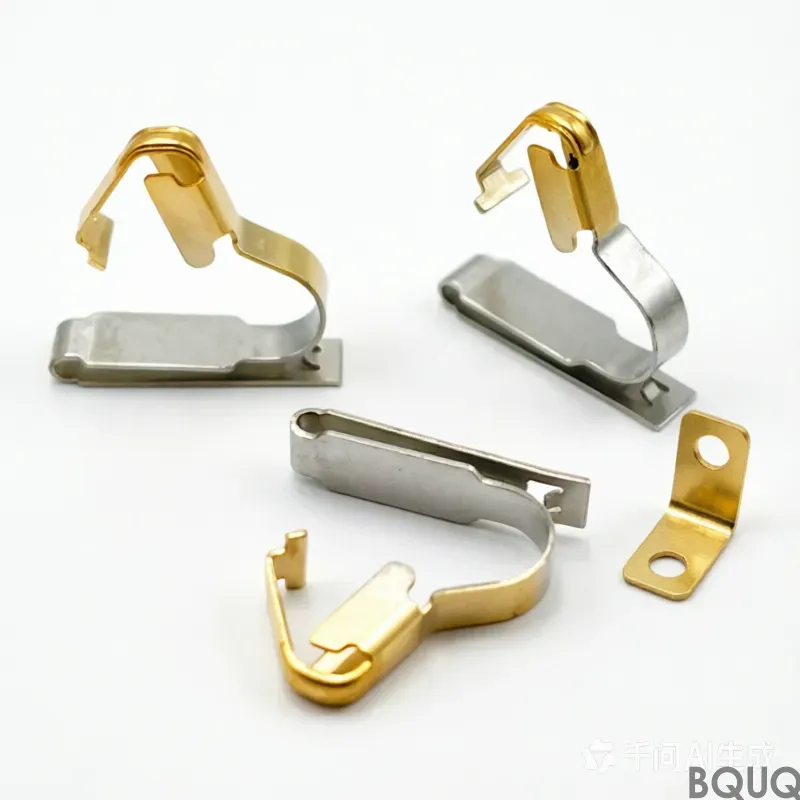

Innovation et application de la technologie d'estampage servo : la transition de la courbe de mouvement à la liberté de processus
Dans l'histoire de l'estampage des métaux depuis plus de 100 ans, il n'y a peut-être pas d'innovation technologique d'équipement qui ait fondamentalement changé la philosophie de conception du processus de formage comme la presse servo. Les presses mécaniques traditionnelles sont centrées sur les volants d'inertie et les mécanismes de liaison de manivelle. La courbe de temps de déplacement du curseur est déterminée lorsqu'il quitte l'usine. Les ingénieurs de procédés ne peuvent ajuster le moule, le matériau et la lubrification qu'autour de cette courbe fixe, comme "danser dans les chaînes". La naissance de la presse servo a brisé cette chaîne. Elle entraîne directement le curseur avec un servomoteur, donnant au processus d'estampage un degré de liberté sans précédent. Cet article analysera en profondeur comment la technologie d'estampage servo mène la révolution de l'industrie à partir des quatre dimensions des principes techniques, des avantages du processus, des scénarios d'application et de la pénétration industrielle.
Principes technologiques : du mouvement fixe au contrôle programmé
La source d'énergie d'une presse mécanique traditionnelle est un volant d'inertie de grande masse qui tourne à une vitesse constante. L'énergie cinétique du volant d'inertie est libérée par l'embrayage au moment de l'estampage, et est convertie en mouvement alternatif du curseur par le mécanisme de liaison de manivelle. En raison de la vitesse fondamentalement constante du volant d'inertie, la courbe de vitesse du curseur présente une forme d'onde sinusoïdale, et sa vitesse maximale apparaît près du milieu de la course, ce qui n'a pas grand-chose à voir avec la répartition de la résistance à la déformation du matériau. Cette rigidité cinématique pose de nombreux problèmes : une vitesse d'impact trop rapide entraîne une surcharge du moule, un froissement instable du matériau ; une vitesse de formage insuffisante entraîne une fissure par emboutissage profond ou une faible efficacité de production.
La machine à poinçonner servo remplace le moteur asynchrone triphasé traditionnel et le système de volant d'inertie par un servomoteur à courant alternatif, et entraîne le curseur par un mécanisme d'entraînement direct ou de décélération. Le système de commande du moteur peut ajuster avec précision la vitesse et le couple en quelques millisecondes, de sorte que le curseur peut fonctionner dans n'importe quelle position et à n'importe quelle vitesse, et même réaliser une pause, un mouvement inverse et de multiples poinçons répétés au milieu. La précision de la commande de position en boucle fermée basée sur le codeur atteint généralement ±0,01mm, et la précision de répétition du point mort inférieur peut même être meilleure que celle de la presse mécanique. Une autre caractéristique clé du servomoteur est qu'il peut renvoyer l'énergie cinétique au réseau électrique pendant le freinage, réduisant la consommation d'énergie totale du système.
Avantage du processus de base : changement qualitatif en quatre dimensions
La valeur de la technologie d'estampage servo n'est pas seulement de remplacer les volants et les embrayages, mais de changer fondamentalement l'espace de conception du processus de formage.
Tout d'abord, la courbe de mouvement est programmable. Les ingénieurs peuvent concevoir indépendamment la répartition de la vitesse du curseur dans les quatre étapes de contact, de formage, de pression de maintien et de retour en fonction des caractéristiques du matériau, de la complexité géométrique et des exigences de durée de vie de la matrice. Par exemple, une faible vitesse est utilisée dans l'étape de contact initiale de l'emboutissage profond pour éviter le froissement par impact, la vitesse est augmentée après l'entrée dans l'étape d'emboutissage profond uniforme pour améliorer l'efficacité, la décélération et la pression de maintien sont appliquées près du point mort inférieur pour réduire le retour de ressort. Ce contrôle de vitesse segmenté augmente le rapport d'emboutissage limite de l'emboutissage profond de 10 % à 18 %, et le taux de réussite des caractéristiques géométriques complexes dans le formage unique passe de 75 % à plus de 95 %.
Deuxièmement, le temps de maintien est flexible et contrôlable. Les presses mécaniques traditionnelles ont un temps de maintien presque nul au point mort inférieur, tandis que les poinçons servo peuvent régler n'importe quel temps de maintien de 0,1 à quelques secondes au point mort inférieur. Cette fonction est cruciale pour la formation de tôles en alliage d'aluminium, car le rebond des tôles en aluminium est beaucoup plus important que celui des tôles en acier. En prolongeant le temps de maintien, la contrainte du matériau peut être entièrement relâchée et la quantité de rebond peut être réduite de 40 % à 60 %. Dans l'estampage des connecteurs de précision, le temps de maintien court peut également éliminer la récupération élastique de la surface d'estampage, de sorte que la cohérence de la taille du terminal peut atteindre le micron.
Troisièmement, la coordination et l'intégration multi-actions. Le poinçon servo peut être programmé pour réaliser des cycles continus de différentes longueurs de course, de sorte qu'un équipement puisse entreprendre simultanément deux tâches différentes d'emboutissage profond et de poinçonnage de précision, sans avoir besoin de remplacement de l'équipement ou de réglage à grande échelle. Parallèlement à cela, le poinçon servo peut être synchronisé avec précision avec le coussin d'air actionné par servo ou le tapis de dessin hydraulique dans le moule pour obtenir un zonage, un partage du temps et un contrôle de pression variable. Cette capacité flexible "multifonction d'une machine" permet à l'usine d'estampage d'intégrer les processus initialement dispersés dans trois équipements différents dans une ligne de production, augmentant l'utilisation de l'équipement et l'efficacité de l'espace à une nouvelle hauteur.
Quatrièmement, la durée de vie de la matrice est considérablement prolongée. Étant donné que la vitesse de contact entre le curseur et le matériau peut être réduite selon les besoins, la charge d'impact sur le bord de la matrice et la surface de formage est considérablement réduite. Un test comparatif effectué par un institut de recherche japonais montre que dans les mêmes conditions de matériau et de course, le poinçon servo prolonge la durée de vie de la matrice progressive de précision de 2,3 à 3 fois, ce qui apporte des avantages économiques considérables aux moules haut de gamme avec des coûts de maintenance annuels de centaines de milliers de yuans.
Scénarios d'application : du laboratoire à la ligne de production principale
La technologie d'estampage servo était initialement axée sur l'électronique et les pièces automobiles de haute valeur et de haute précision, mais à mesure que le coût des systèmes servo domestiques diminue, ses limites d'application se développent rapidement.
Dans le domaine des pièces automobiles, l'estampage à pas variable des guides de siège est une application phare des poinçons servo. L'estampage traditionnel utilise une alimentation à pas égal, et le taux d'utilisation du matériau est inférieur à 65 % ; les poinçons servo peuvent être programmés pour ajuster le pas d'alimentation et la séquence d'estampage, et le taux d'utilisation du matériau peut être augmenté à plus de 82 % en mélangeant des pièces de différentes longueurs sur la même courroie. Les pièces formées à chaud du pilier B utilisent la fonction de maintien de la pression des poinçons servo pour effectuer un cycle de trempe complet dans le moule, et la résistance à la traction des pièces est stable à plus de 1500 MPa, sans traitement thermique ultérieur.
Dans l'industrie électronique, l'estampage des filtres de station de base 5G, des connecteurs de fond de panier à grande vitesse et des micro-relais a des exigences extrêmes en matière de précision et de cohérence. Le niveau de vibration des poinçons servo n'est que de 40 % à 60 % de celui des poinçons traditionnels, ce qui est particulièrement critique dans le micro-poinçonnage haute fréquence. Des vibrations excessives accéléreront le changement de l'écart de moule, entraînant une bavure excessive. Après un robinet de connecteur domestique entièrement commuté, la valeur CPK du produit est passée de 1,0 à plus de 1,67, et le taux de plainte des clients haut de gamme a diminué de 72 %.
Dans les industries médicales et aérospatiales, les caractéristiques de faible vitesse et de couple des poinçons servo leur permettent de manipuler des matériaux difficult-to-machine tels que les alliages de titane, les alliages à mémoire et les alliages de platine-iridium. Ces matériaux ont une fenêtre en plastique extrêmement étroite à température ambiante et sont sujets à se fissurer à des vitesses d'estampage normales. Le poinçon servo peut être avancé à une micro-vitesse de 0,1 mm / s pendant la phase de formage, et avec une matrice chauffée, le matériau peut être formé dans la fenêtre température-vitesse optimale.
Pénétration du marché et tendances futures
La taille du marché mondial des presses servo en 2024 est d'environ 5,20 milliards de dollars américains, et il devrait croître à un taux de croissance annuel composé de plus de 8 % d'ici 2030. Les entreprises japonaises (telles que Komatsu, Huida) et allemandes (telles que Schuler) dominent toujours le segment haut de gamme, mais la part des marques chinoises (telles que Ward, Yangli) augmente rapidement, en particulier dans le segment des presses moyennes de 160 tonnes à 400 tonnes. Le prix des presses servo nationales a chuté à 55 % -65 % des produits importés.
La tendance future pointe vers les directions suivantes : Premièrement, l'intégration profonde du poinçonnage servo et de l'optimisation du processus IA, l'équipement ajustera automatiquement la courbe de mouvement en fonction des données de détection en ligne pour obtenir un véritable "processus en boucle fermée" ; Deuxièmement, le système de presse multi-stations à grande échelle avec coordination multi-servo, chaque station peut être programmée indépendamment, et la flexibilité de toute la ligne a atteint un niveau sans précédent ; Troisièmement, l'architecture hybride de la technologie servo et de la technologie hydraulique, c'est-à-dire la presse hydraulique commandée par pompe servo, en tenant compte du contrôle de précision du servo et des avantages de tonnage importants de la pression hydraulique. L'estampage servo n'est pas une tendance technologique temporaire, mais le canal principal pour l'électrification et l'intelligence de l'équipement d'estampage, qui définira le paradigme de fabrication d'estampage dans la prochaine décennie.
Servo-presse, presse flexible, presse à économie d'énergie, optimisation de la courbe de mouvement, durée de vie des matrices, programmation des curseurs, adaptation des processus.
