Fabrication de ressorts sur mesure : le rôle de l'emboutissage métallique

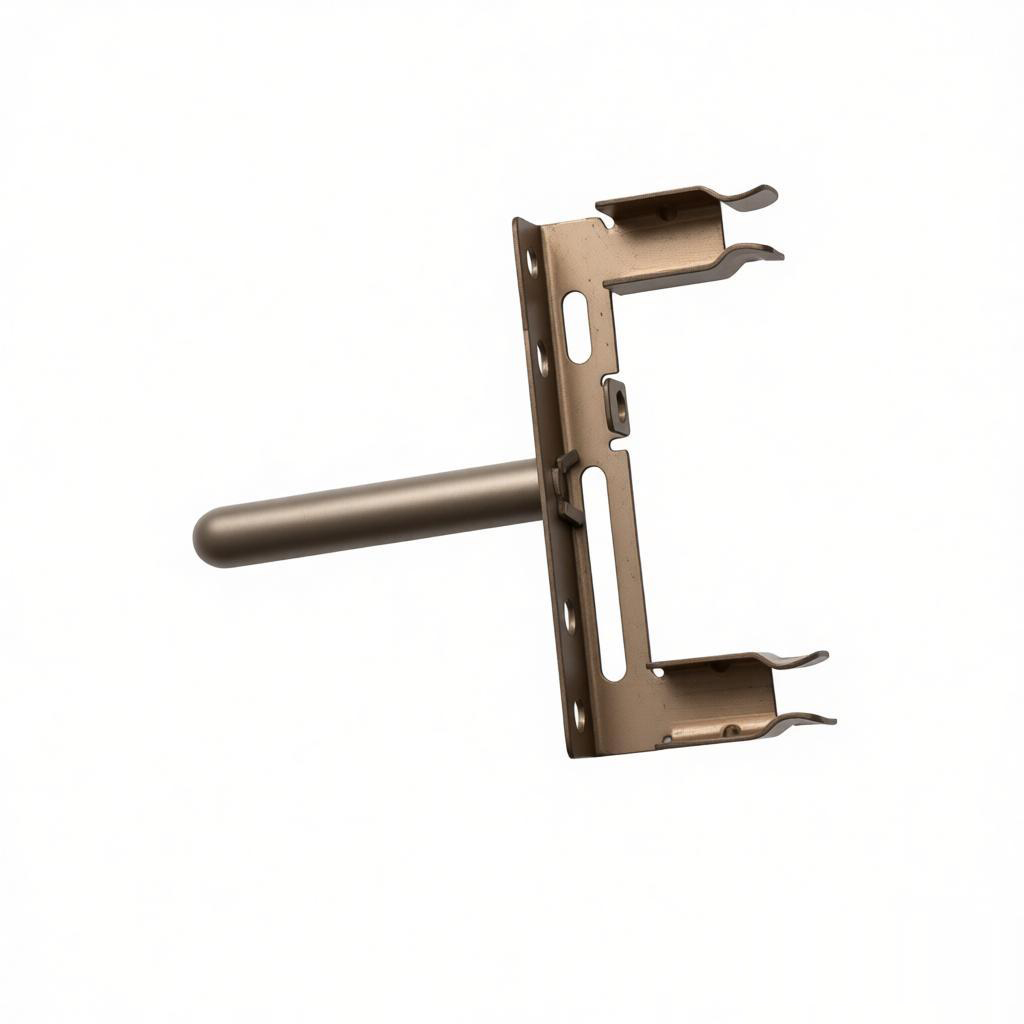

Introduction à la fabrication personnalisée de ressorts et à l'emboutissage métallique
Les ressorts sont des composants essentiels dans d'innombrables dispositifs mécaniques, des suspensions automobiles aux interrupteurs électroniques. Alors que la fabrication traditionnelle de ressorts implique souvent l'enroulement de fil, la fabrication personnalisée de ressorts repose de plus en plus sur les procédés d'emboutissage métallique pour produire des ressorts de haute précision et rentables. L'emboutissage métallique offre des avantages uniques pour créer des ressorts aux géométries complexes, aux tolérances serrées et aux capacités de production en grande série. Ce guide complet explore le rôle de l'emboutissage métallique dans la fabrication personnalisée de ressorts, couvrant les matériaux, les conseils de conception, le contrôle qualité, et plus encore.
Qu'est-ce que l'emboutissage métallique et comment s'applique-t-il aux ressorts ?
L'emboutissage métallique est un procédé de fabrication qui utilise des presses et des matrices pour former des tôles plates en formes souhaitées. Le procédé comprend des opérations telles que le découpage, le poinçonnage, le pliage, le matriçage et le formage. Pour la fabrication de ressorts, l'emboutissage métallique est particulièrement adapté à la production de ressorts à lames, de clips de ressort, de ressorts de contact, de shrapnels et d'autres composants de ressorts plats ou formés. Contrairement aux ressorts en fil, les ressorts emboutis sont fabriqués à partir de tôle, offrant une plus grande flexibilité de conception et la possibilité d'intégrer plusieurs fonctionnalités dans une seule pièce.
Types de ressorts fabriqués par emboutissage métallique
L'emboutissage métallique peut produire une grande variété de types de ressorts, chacun adapté à des applications spécifiques :
Ressorts à lames :
Utilisés dans les suspensions automobiles et les machines industrielles, les ressorts à lames sont des bandes de métal incurvées qui absorbent et stockent l'énergie.Clips de ressort (bagues de retenue) :
Ils sont utilisés pour fixer des composants sur des arbres ou dans des alésages. L'emboutissage permet d'obtenir des dimensions précises et une force de ressort constante.Ressorts de contact (languettes) :
Présents dans les interrupteurs, relais et connecteurs, ces ressorts assurent un contact électrique fiable. L'emboutissage crée des formes complexes avec une grande répétabilité.Rondelles Belleville :
Rondelles coniques offrant une capacité de charge élevée dans des espaces restreints. Elles sont souvent produites par emboutissage puis traitées thermiquement.Ressorts plats sur mesure :
Toute géométrie de ressort plat est réalisable, y compris les conceptions en zigzag, ondulées ou en porte-à-faux.
Matériaux utilisés dans les ressorts estampés
Le choix du matériau est crucial pour les performances du ressort. Les matériaux courants incluent :
Acier à ressort (ex. : 1075, 1095) :
La teneur élevée en carbone offre une excellente élasticité et résistance à la fatigue. Idéal pour les applications à fortes contraintes.Acier inoxydable (ex. : 301, 304, 316) :
Résistant à la corrosion et adapté aux environnements médicaux, alimentaires et marins. L'inox a une conductivité plus faible mais de bonnes propriétés de ressort.Bronze phosphoreux :
Combine une bonne conductivité électrique avec des propriétés de ressort modérées. Utilisé dans les contacts électriques.Cuivre au béryllium :
Offre une résistance élevée, une résistance à la corrosion et une excellente conductivité électrique. Utilisé dans les connecteurs et interrupteurs haute performance.Inconel et Hastelloy :
Superalliages à base de nickel pour environnements à haute température et corrosifs, comme l'aérospatiale ou le traitement chimique.
Considérations de conception pour les ressorts emboutis
L'optimisation de la conception d'un ressort embouti nécessite une attention à plusieurs facteurs :
Épaisseur du matériau :
L'épaisseur de la tôle affecte la force du ressort, la durée de vie en fatigue et la formabilité. Un stock plus épais offre une force plus élevée mais peut nécessiter des rayons de courbure plus grands pour éviter les fissures.Rayon de courbure :
Un rayon de courbure minimal (généralement 1 à 2 fois l'épaisseur du matériau) évite la concentration de contraintes et la rupture. Utilisez un rayon plus grand pour les applications à cycles élevés.Direction du grain :
Plier perpendiculairement à la direction du grain augmente la résistance mais peut provoquer des fissures. Pour les pièces critiques, orientez le grain parallèlement à l'axe de pliage.Taux de rappel et charge :
Le taux de rappel est déterminé par la géométrie (largeur, épaisseur, longueur) et le module du matériau. L'analyse par éléments finis (FEA) peut prédire les performances avec précision.Accumulation de tolérances :
Les matrices d'emboutissage peuvent atteindre des tolérances aussi serrées que ±0.05 mm, mais des tolérances plus serrées augmentent le coût. Définissez soigneusement les dimensions critiques.Direction des bavures :
L'emboutissage crée des bavures sur le bord coupé. Concevez de manière à ce que les bavures n'interfèrent pas avec les surfaces d'accouplement ou ne créent pas de concentrateurs de contraintes.
Avantages de l'emboutissage métallique pour les ressorts sur mesure
Choisir l'emboutissage métallique plutôt que le formage traditionnel du fil offre plusieurs avantages :
Vitesse de production élevée :
Les matrices progressives peuvent produire des centaines de pièces par minute, ce qui rend l'emboutissage idéal pour les grands volumes.Cohérence :
Chaque pièce est identique, garantissant des caractéristiques de ressort uniformes d'un lot à l'autre.Géométrie complexe :
L'emboutissage permet de créer des formes complexes avec des trous, des languettes, des nervures et des plis en une seule opération, réduisant ainsi les étapes d'assemblage.Efficacité matière :
L'emboutissage minimise les déchets grâce à un nesting optimisé et peut utiliser des matériaux en feuille moins coûteux.Rentabilité :
Pour des volumes moyens à élevés, l'emboutissage offre un coût par pièce inférieur à l'usinage ou au formage manuel.
Contrôle qualité dans la fabrication de ressorts emboutis
Pour garantir des ressorts fiables, les fabricants mettent en œuvre des mesures de contrôle qualité rigoureuses :
Certification des matériaux :
Vérifier les propriétés mécaniques et la composition chimique des matériaux entrants.Contrôle dimensionnel :
Utiliser des machines à mesurer tridimensionnelles (MMT) et des comparateurs optiques pour vérifier les dimensions critiques.Essais de charge :
Mesurer la force du ressort à des déflexions spécifiées à l'aide de cellules de charge ou de dynamomètres.Essais de fatigue :
Soumettre des échantillons à des charges cycliques pour estimer la durée de vie.Vérification du traitement thermique :
Pour les ressorts trempés, vérifier la dureté (Rockwell ou Vickers) et la profondeur de décarburation.Inspection visuelle :
Vérifier les défauts de surface, bavures, fissures ou décolorations.
Applications des ressorts estampés sur mesure
Les ressorts estampés se retrouvent dans pratiquement tous les secteurs :
| Secteur | Applications |
|---|---|
| Automobile | Ressorts à lames, ressorts d'embrayage, enrouleurs de ceinture de sécurité, ressorts de serrure de porte |
| Électronique | Contacts de batterie, ressorts de carte SIM, contacts d'interrupteur, ressorts de connecteur |
| Dispositifs médicaux | Instruments chirurgicaux, dispositifs à ressort, composants de cathéter |
| Aérospatiale | Ressorts d'actionneur, ressorts de soupape, composants de système de carburant |
| Machines industrielles | Ressorts de frein, ressorts de décharge, retenues de bande transporteuse |
| Biens de consommation | Jouets, loquets d'appareils électroménagers, charnières de meubles |
Conseils pour choisir un fabricant de ressorts sur mesure
Lors de la sélection d'un partenaire pour vos ressorts emboutis sur mesure, tenez compte de ces facteurs :
Expérience et expertise :
Recherchez un fabricant ayant un historique éprouvé dans l'emboutissage de ressorts et le formage des métaux. Demandez des études de cas ou des échantillons.Capacités d'équipement :
Vérifiez qu'ils disposent de presses à grande vitesse, de matrices progressives et d'outillage CNC pour gérer votre complexité et votre volume.Approvisionnement en matériaux :
Assurez-vous qu'ils peuvent se procurer les matériaux requis avec les certifications appropriées.Support de conception :
Un bon fabricant offrira des retours sur la conception pour la fabricabilité (DFM) afin de réduire les coûts et d'améliorer les performances.Certifications qualité :
ISO 9001 ou IATF 16949 indiquent un engagement envers les systèmes de qualité.Délais de livraison et quantités minimales de commande :
Discutez-en en amont pour garantir l'alignement avec votre planning de production.Opérations secondaires :
Peuvent-ils fournir un traitement thermique, un placage, un revêtement ou un assemblage ? Les prestataires clé en main simplifient la logistique.
Conclusion
L'emboutissage métallique joue un rôle essentiel dans la fabrication de ressorts sur mesure, permettant de produire des ressorts précis, durables et économiques pour une large gamme d'applications. En comprenant le processus, les matériaux, les principes de conception et les exigences de qualité, vous pouvez tirer parti de l'emboutissage pour créer des ressorts répondant à vos spécifications exactes. Que vous ayez besoin de ressorts à lames pour machines lourdes ou de minuscules ressorts de contact pour l'électronique, un partenariat avec un emboutisseur expérimenté garantit des performances fiables et une qualité constante. Contactez-nous dès aujourd'hui pour discuter de votre projet de ressort sur mesure et découvrir comment l'emboutissage métallique peut concrétiser vos conceptions.
