usine de ressorts de contact de batterie en métal embouti sur mesure

Dans le monde des appareils électroniques et électriques, une transmission fiable de l'énergie est cruciale. Un composant souvent négligé mais essentiel est le clip de batterie à ressort de contact en métal embouti. Ces petites pièces robustes assurent des connexions de batterie sécurisées, un flux d'énergie constant et une longévité de l'appareil. Ce guide complet explore les subtilités des clips de batterie à ressort de contact en métal embouti sur mesure, de la conception à la fabrication, et comment une usine spécialisée peut fournir des solutions de haute qualité pour vos applications.

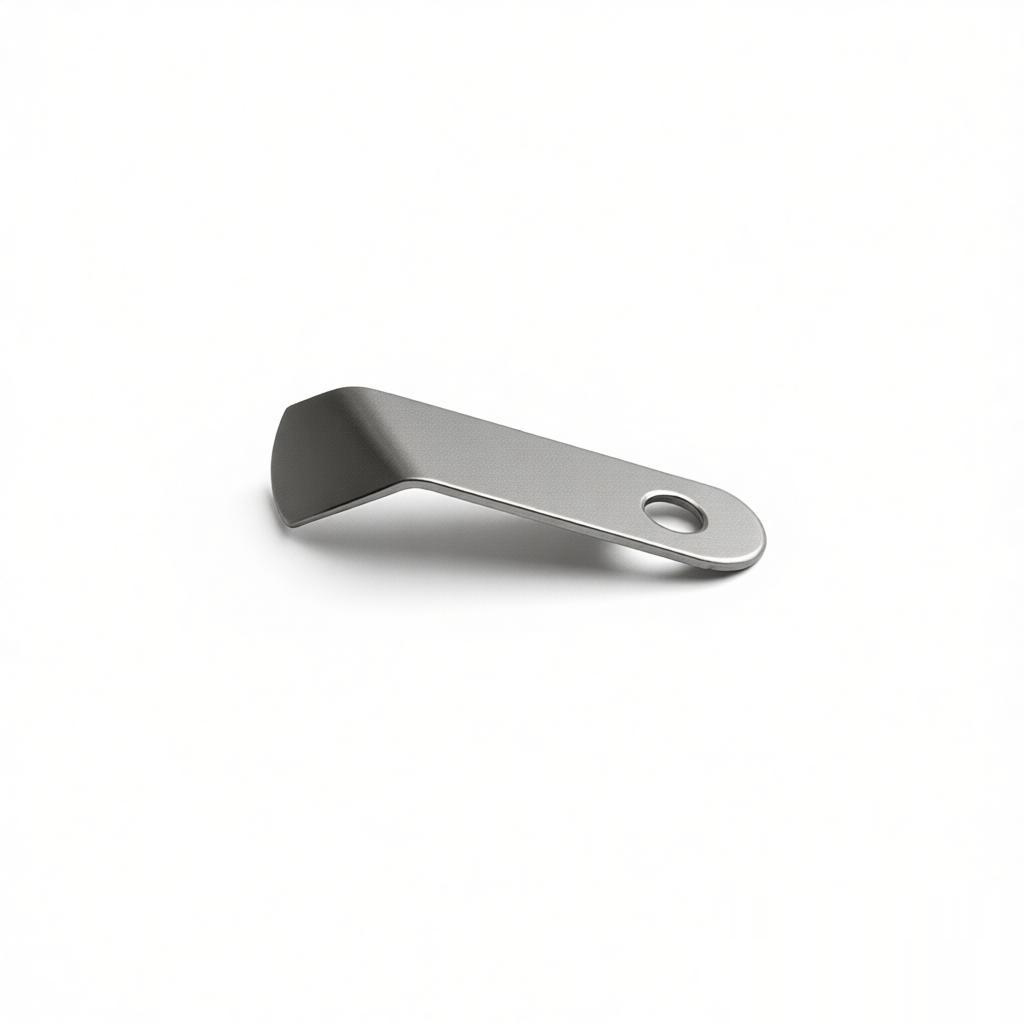

Que sont les clips de batterie à ressort de contact en métal embouti ?

Les clips de batterie à ressort de contact en métal embouti sont des composants de précision utilisés pour maintenir les batteries en place et établir un contact électrique. Ils sont généralement fabriqués à partir de fines bandes métalliques embouties, formées et parfois plaquées pour obtenir des propriétés mécaniques et électriques spécifiques. Ces clips possèdent des caractéristiques de ressort qui appliquent une pression constante sur les bornes de la batterie, garantissant un contact à faible résistance même en cas de vibrations ou de variations de température.

Les matériaux courants incluent le bronze phosphoreux, le cuivre au béryllium, l'acier inoxydable et l'acier nickelé. Le choix dépend des exigences de conductivité, de résistance à la corrosion et des contraintes de coût. Les usines sur mesure peuvent adapter la géométrie, l'épaisseur, le placage et la force du ressort du clip pour répondre aux spécifications uniques de l'appareil.

Le processus de fabrication

1. Conception et ingénierie

Le processus commence par la compréhension du type de batterie (AA, AAA, pile bouton, lithium) et des exigences mécaniques et électriques de l'appareil. Les ingénieurs utilisent la CAO pour concevoir la forme du clip, la déflexion du ressort et les points de contact. Une analyse par éléments finis (FEA) peut être utilisée pour optimiser la répartition des contraintes et garantir une fiabilité à long terme.

2. Sélection des matériaux

Le choix du matériau est crucial. Pour les applications à courant élevé, les alliages de cuivre offrant une excellente conductivité sont privilégiés. Pour les environnements difficiles, l'acier inoxydable ou les matériaux plaqués offrent une résistance à la corrosion. L'usine doit proposer une gamme de matériaux et de finitions de surface, comme le plaquage étain, or ou argent.

3. Estampage et Formage

L'estampage progressif est typique pour la production en grande série. Une bande de métal est alimentée à travers une série de postes qui coupent, plient et forment la pince. La conception de la matrice garantit des dimensions constantes et des propriétés élastiques. La précision est primordiale ; les tolérances vont souvent de ±0,05 mm à ±0,1 mm.

4. Traitement Thermique (Optionnel)

Certains matériaux, comme le cuivre au béryllium, nécessitent un traitement thermique pour obtenir les caractéristiques élastiques souhaitées. Ce processus soulage les contraintes internes et fixe l'élasticité du matériau.

5. Finition de Surface

Le plaquage améliore la conductivité et protège contre l'oxydation. Les finitions courantes incluent le nickel, l'étain et l'or. L'usine doit contrôler l'épaisseur du plaquage pour éviter des changements dimensionnels qui pourraient affecter la pression de contact.

6. Inspection Qualité

Chaque lot est soumis à une inspection rigoureuse, incluant des contrôles dimensionnels, la mesure de la force du ressort, des tests de résistance de contact et un examen visuel des défauts. Les usines avancées utilisent l'inspection optique automatisée (AOI) et les machines à mesurer tridimensionnelles (CMM).

Avantages des clips emboutis personnalisés

• Ajustement parfait :
  Les clips personnalisés sont conçus pour correspondre exactement à votre compartiment de batterie, garantissant une retenue sécurisée et un contact optimal.


• Performance optimisée :
  La force du ressort, la résistance de contact et la capacité de courant peuvent être adaptées aux besoins en puissance de votre appareil.


• Rentabilité :
  L'emboutissage en grand volume réduit le coût unitaire, et les conceptions personnalisées éliminent le besoin de supports ou de quincaillerie supplémentaires.


• Fiabilité :
  La fabrication de précision garantit une qualité constante lot après lot, réduisant les défaillances sur le terrain.


• Innovation :
  Les designs personnalisés peuvent intégrer des fonctionnalités telles que des indicateurs de polarité, un codage ou des points de contact doubles pour des connexions redondantes.


Considérations clés de conception

Conseil pratique :
Collaborez tôt avec votre usine pour examiner la conception en vue de la fabricabilité (DFM). Cela évite des modifications coûteuses d'outillage ultérieures.

Contrôle Qualité en Production

Une usine réputée de fabrication de ressorts de contact de batterie en métal embouti met en œuvre des mesures de contrôle qualité strictes :

• Inspection des Matières Premières :
  Vérifier la composition, l'épaisseur et les propriétés mécaniques des matériaux.


• Suivi en Cours de Production :
  Contrôles en temps réel des paramètres d'emboutissage (tonnage, vitesse) et échantillonnage périodique.


• Inspection Finale :
  Inspection visuelle à 100 % plus échantillonnage statistique pour les dimensions et la force du ressort.


• Tests :
  Mesure de la résistance de contact (milliohmmètre), test de force d'insertion/retrait et tests de contrainte environnementale (température, humidité).


Recherchez des usines certifiées ISO 9001 et IATF 16949 pour les applications automobiles.

Applications

Les clips de batterie emboutis sur mesure se trouvent dans d'innombrables appareils :

• Électronique grand public :
  Télécommandes, jouets, lampes de poche, claviers sans fil.


• Dispositifs médicaux :
  Glucomètres, appareils auditifs, moniteurs portables (nécessitent une haute fiabilité).


• Outils industriels :
  Outils électriques sans fil, instruments de mesure.


• Automobile :
  Télécommandes de clé, capteurs TPMS, feux de détresse.


• Appareils IoT :
  Capteurs intelligents, wearables, balises (exigent une miniaturisation).


Choisir la bonne usine sur mesure

Lors de la sélection d'une usine pour votre ressort de contact en métal embouti sur mesure pour batterie, tenez compte de ces facteurs :

• Expérience :
  Recherchez un historique de production de pièces similaires. Demandez des études de cas ou des échantillons.


• Capacités :
  L'outillage, l'emboutissage, le placage et les centres de test internes rationalisent la production et réduisent les délais.


• Certifications qualité :
  L'ISO 9001 est un minimum ; l'IATF 16949 ou l'ISO 13485 sont des atouts pour les industries réglementées.


• Communication :
  Une communication claire est essentielle pour les projets sur mesure. Assurez-vous qu'ils attribuent un ingénieur dédié.


• Délais et Quantité Minimale de Commande :
  Vérifiez les quantités minimales de commande et les délais de livraison typiques, en particulier pour les prototypes.


• Transparence des coûts :
  Demandez un devis détaillé qui décompose les coûts d'outillage, le coût par pièce et les éventuels frais de mise en place.


Conseil pratique :
Commandez des prototypes avant la production en série. Testez-les dans votre appareil pour confirmer l'ajustement, la force et les performances électriques.

Conclusion

Les ressorts de contact de batterie en tôle emboutie sur mesure sont indispensables pour l'électronique moderne. En vous associant à une usine expérimentée, vous pouvez obtenir une conception qui maximise les performances, la fiabilité et la rentabilité. Que vous développiez un nouveau dispositif médical ou un gadget grand public, investir dans des clips sur mesure adaptés à vos spécifications portera ses fruits en termes de qualité de produit et de satisfaction client. Lancez votre projet dès aujourd'hui avec un fabricant d'emboutissage sur mesure de confiance.
