Progressive Die vs Transfer Die : Quel procédé d'emboutissage choisir ?

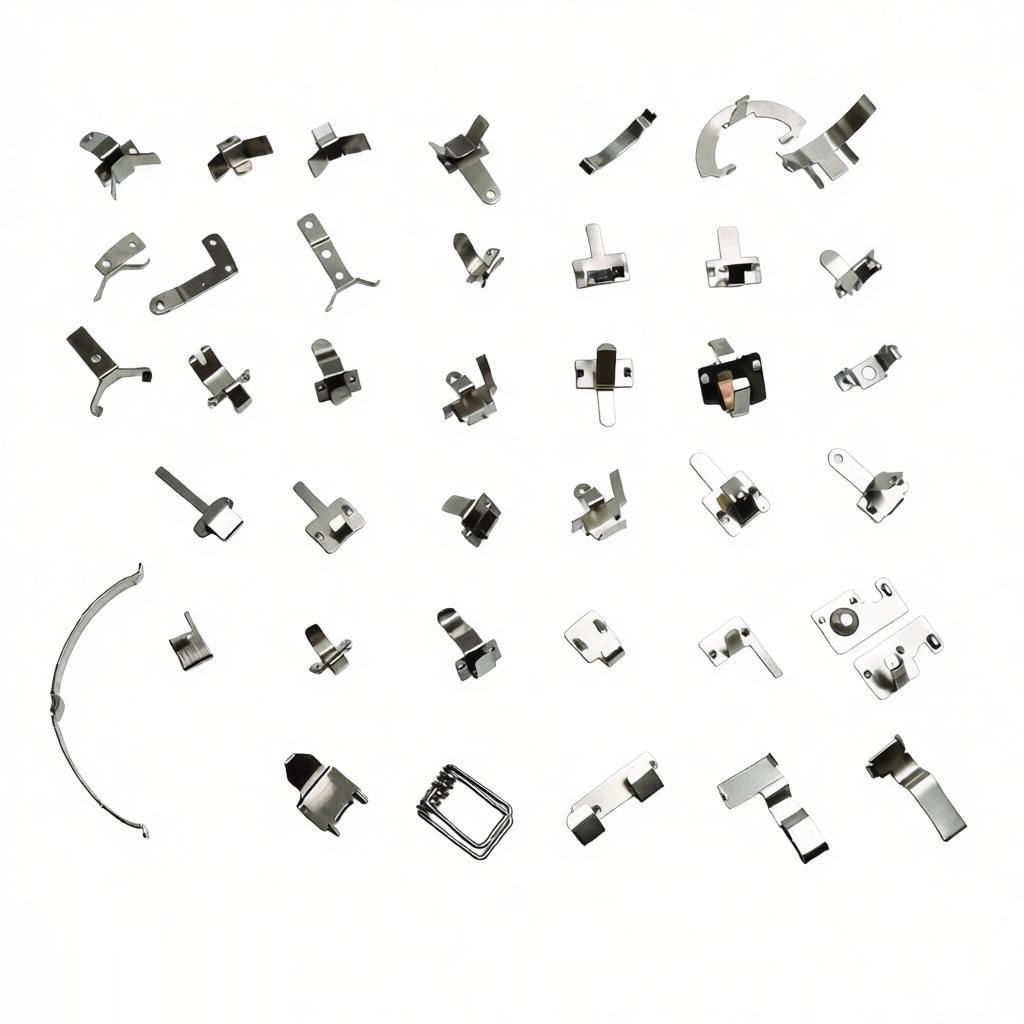

Présentation
Dans le monde de l'emboutissage métallique, choisir le bon procédé de fabrication est essentiel pour équilibrer coût, rapidité, qualité et complexité des pièces. Deux méthodes largement utilisées—l'emboutissage progressif et l'emboutissage par transfert—offrent des avantages distincts selon les exigences de votre projet. Cet article fournit une comparaison approfondie pour vous aider à décider quel procédé d'emboutissage correspond le mieux à vos besoins de production.
Qu'est-ce que l'emboutissage progressif ?
L'emboutissage progressif implique une série de stations au sein d'un même jeu de matrices. Une bande métallique est alimentée à travers la matrice, et à chaque station, une opération différente est effectuée (par exemple, découpe, pliage, matriçage ou étirage). La bande avance progressivement, et la dernière station éjecte une pièce finie. Ce procédé est hautement automatisé, ce qui le rend idéal pour la production en grande série de pièces de petite à moyenne taille avec des géométries complexes.
Avantages de l'emboutissage progressif
Haute vitesse et efficacité : plusieurs opérations en une seule course de presse produisent rapidement des pièces.
Qualité constante : chaque pièce suit la même séquence, minimisant la variabilité.
Main-d'œuvre réduite : l'automatisation élimine la manipulation manuelle entre les opérations.
Déchets minimaux : la bande continue permet une utilisation précise des matériaux.
Inconvénients de l'emboutissage progressif
Coût initial élevé de l'outillage : les matrices complexes nécessitent un investissement important.
Limité aux petites pièces : la taille de la matrice restreint les dimensions de la pièce.
Moins de flexibilité : les modifications de conception nécessitent des modifications coûteuses de la matrice.
Qu'est-ce que l'emboutissage par transfert de matrice ?
L'emboutissage par transfert de matrice utilise plusieurs matrices indépendantes, chacune effectuant une opération spécifique. Un système de transfert mécanique déplace les ébauches individuelles ou les pièces partiellement formées d'une matrice à la suivante. Cette méthode est souvent utilisée pour les pièces plus grandes ou plus complexes qui ne peuvent pas être facilement produites dans une matrice progressive.
Avantages de l'emboutissage par transfert de matrice
Capacité de pièces plus grandes : peut traiter des pièces plus grandes et plus lourdes.
Flexibilité : les matrices individuelles peuvent être changées ou modifiées plus facilement.
Formes complexes : plusieurs emboutissages profonds ou formes complexes sont réalisables.
Coût de matrice inférieur par poste par rapport aux matrices progressives.
Inconvénients de l'emboutissage par transfert
Cycles plus lents : les mécanismes de transfert ajoutent du temps entre les opérations.
Taux de rebut plus élevé : chaque flan est séparé, entraînant plus de déchets de matériau.
Plus d'entretien : les systèmes de transfert ont plus de pièces mobiles nécessitant une maintenance.
Matrice progressive vs Matrice de transfert : Différences clés
| Caractéristique | Estampage à matrice progressive | Estampage à matrice de transfert |
|---|---|---|
| Complexité de l'outillage | Matrice unique intégrée avec plusieurs postes | Plusieurs matrices individuelles |
| Vitesse de production | Très élevée (jusqu'à 1500 coups/min) | Modérée (jusqu'à 200 coups/min) |
| Gamme de tailles de pièces | Petite à moyenne (généralement < 12 pouces) | Petite à grande (< 60 pouces ou plus) |
| Utilisation des matériaux | Excellente – bande continue, déchets minimes | Inférieure – ébauches individuelles, plus de déchets de squelette |
| Coût initial d'outillage | Élevé en raison de la construction complexe de la matrice | Modéré à élevé, mais moins par station |
| Complexité des pièces | Complexité modérée, plusieurs opérations en séquence | Haute complexité, surtout pour les emboutissages profonds et les formes complexes |
| Configuration & Changement | Plus long – la matrice entière doit être remplacée ou ajustée | Plus rapide – les matrices individuelles peuvent être échangées |
| Adaptation au volume | Production en grande série (100 000+ pièces) | Volume moyen à élevé (10 000–500 000) |
Quand choisir l'estampage progressif
L'estampage progressif excelle dans les applications à grand volume où les pièces sont relativement petites et nécessitent plusieurs opérations. Les utilisations courantes incluent les connecteurs électriques, les composants automobiles, les clips et les ressorts. Choisissez l'estampage progressif si vous avez besoin de :
Vitesse de production élevée
Tolérances constantes et reproductibles
Travail manuel minimal
Pièces pouvant être transportées sur une bande
Quand choisir l'emboutissage par transfert de matrice
L'emboutissage par transfert de matrice est privilégié pour les pièces plus grandes et plus complexes qui ne peuvent pas être transportées sur une bande ou nécessitent un emboutissage profond. Des secteurs tels que les panneaux de carrosserie automobile, les portes d'électroménagers et les pièces structurelles aérospatiales utilisent souvent des matrices de transfert. Choisissez la matrice de transfert si vous avez besoin de :
Grande taille de pièce (par exemple, plus de 15 cm)
Caractéristiques géométriques complexes, en particulier les emboutissages profonds
Flexibilité pour modifier les opérations individuelles
Volumes de production modérés
Tableau comparatif détaillé
Voici une comparaison côte à côte des facteurs critiques à considérer lors du choix entre l'estampage progressif et l'estampage par transfert.
| Facteur | Matrice progressive | Matrice de transfert |
|---|---|---|
| Temps de cycle (pièces par minute) | 100–300+ | 10–60 |
| Durée de vie de la matrice (courses) | 1 000 000+ avec un entretien approprié | 500,000–1,000,000 |
| Pourcentage de déchets | 5–15% | 10–30% |
| Temps de configuration | Heures à jours | Heures (par station) |
| Quantité minimale pratique | 50 000+ | 5,000–10,000 |
| Niveau de compétence requis de l'opérateur | Faible (automatisé) | Modéré à élevé |
| Exemple de pièce idéale | Petites bornes électroniques | Panneau de porte de voiture |
Recommandation de nos experts
Chez
Nom de votre entreprise
, nous fabriquons des pièces d'emboutissage métallique, des pièces de tour de précision CNC, des dissipateurs thermiques, des ressorts, etc. Forts de décennies d'expérience, nous recommandons les directives suivantes :
Choisir l'emboutissage par matrice progressive
lorsque votre volume annuel dépasse 100 000 pièces, que la pièce tient dans une bande de 12 pouces et que vous avez besoin d'une qualité constante à grande vitesse. C'est idéal pour notre production typique de dissipateurs thermiques et de ressorts.Choisissez le matricage progressif
lorsque les pièces sont plus grandes, nécessitent des emboutissages profonds ou ont des géométries complexes qui ne peuvent pas être réalisées en une seule bande. Il est également préférable pour les séries à faible volume où le coût de l'outillage doit être maîtrisé.
Si vous n'êtes pas sûr, consultez notre équipe d'ingénierie. Nous pouvons analyser la conception de votre pièce, le matériau et le volume pour recommander le procédé d'emboutissage le plus rentable. Notre installation est équipée de presses à matrices progressives et à matrices transfert, ce qui nous permet de servir une large gamme de projets.
Conclusion
Le matricage progressif et le matricage transfert sont tous deux des techniques précieuses dans l'industrie de l'emboutissage des métaux. La décision dépend en fin de compte de la taille de votre pièce, de sa complexité, du volume de production et du budget. Les matrices progressives offrent une vitesse et une efficacité inégalées pour les petites pièces en grande série, tandis que les matrices transfert offrent la flexibilité et la capacité de taille pour les composants plus grands et plus complexes. En comprenant les atouts de chaque méthode, vous pouvez collaborer avec un fabricant comme nous pour produire efficacement des pièces métalliques de haute qualité.
Contactez-nous dès aujourd'hui pour discuter de votre projet d'emboutissage et obtenir une consultation gratuite.
