Tolérances de fabrication des ressorts : normes à connaître

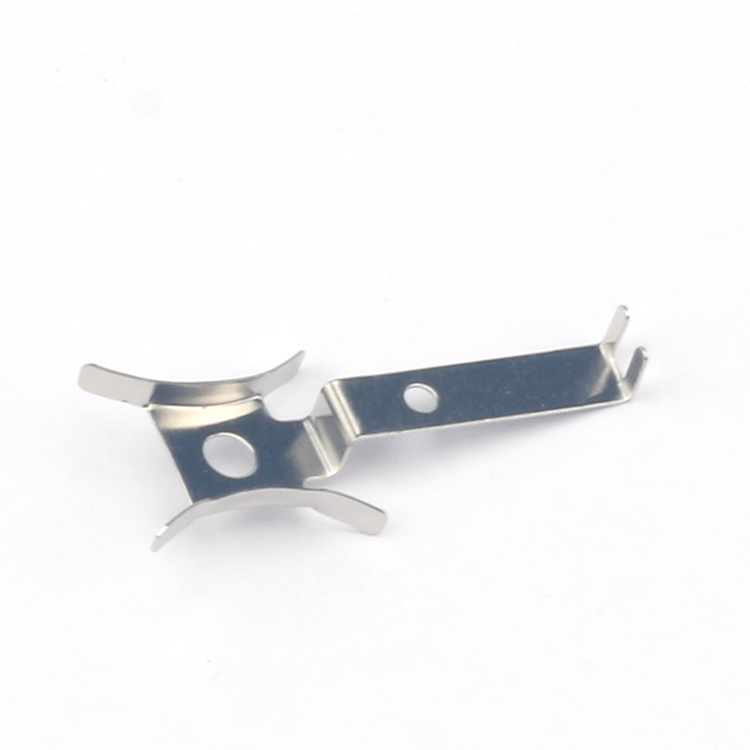

Introduction aux tolérances de fabrication des ressorts
Les ressorts sont des composants essentiels dans d'innombrables assemblages mécaniques, des suspensions automobiles aux dispositifs médicaux. Leur performance et leur fiabilité dépendent fortement de la précision dimensionnelle et de la cohérence. Les tolérances de fabrication définissent la variation admissible des paramètres clés tels que le diamètre du fil, le diamètre de la spire, la longueur libre, la raideur du ressort et la capacité de charge. Comprendre ces tolérances est essentiel pour les ingénieurs, les professionnels des achats et les responsables qualité afin de garantir que les ressorts fonctionnent correctement et s'intègrent parfaitement dans des systèmes plus vastes.
Ce guide complet couvre les normes fondamentales pour les tolérances des ressorts, y compris les normes internationales comme DIN, ISO et ASTM, ainsi que des conseils pratiques pour spécifier et vérifier les tolérances en production.
Pourquoi les tolérances sont importantes dans la fabrication des ressorts
Les ressorts stockent et libèrent de l'énergie par déformation élastique. Même de légers écarts par rapport aux spécifications de conception peuvent entraîner des problèmes de performance tels qu'une fatigue prématurée, une force de sortie incohérente ou une interférence d'assemblage. Des tolérances serrées sont cruciales pour les applications nécessitant une haute précision, comme les actionneurs aérospatiaux ou les mécanismes de montres. À l'inverse, des tolérances trop strictes augmentent le coût de fabrication sans avantage fonctionnel. Équilibrer le coût et la performance nécessite une compréhension claire des classes de tolérance et de leur impact réel.
Paramètres dimensionnels clés et leurs tolérances
Diamètre du fil (d)
Le diamètre du fil affecte directement la rigidité et la résistance du ressort. Les tolérances pour le diamètre du fil sont généralement définies par le fabricant de fil selon des normes comme ASTM A228 (fil à musique) ou ASTM A227 (fil étiré dur). Pour la plupart des ressorts hélicoïdaux, la tolérance du diamètre du fil varie de ±0.001 à ±0.005 pouces (0,025 à 0,13 mm) selon la taille du fil. Les ressorts de précision peuvent nécessiter des tolérances plus serrées, parfois aussi basses que ±0.0005 pouces (0,013 mm).
Diamètre extérieur (DE) et diamètre intérieur (DI) du ressort
Les diamètres du ressort déterminent son ajustement dans son logement. La tolérance pour le DE et le DI est généralement spécifiée sous forme de valeur plus/moins, souvent comprise entre ±0,010 et ±0,030 pouces (0,25 à 0,76 mm) pour les ressorts courants. Des tolérances plus serrées peuvent être nécessaires pour les ressorts fonctionnant sur un mandrin ou à l'intérieur d'un alésage.
Longueur libre (Lf)
La longueur libre est la longueur du ressort sans charge. La tolérance pour la longueur libre est généralement de ±0,015 à ±0,060 pouces (0,38 à 1,5 mm) pour les ressorts de compression, selon le nombre de spires et l'indice du ressort. Les ressorts de précision peuvent atteindre ±0,005 pouces (0,13 mm).
Raideur du ressort (k)
La raideur du ressort, ou rigidité, est la charge par unité de déformation. La tolérance sur la raideur est généralement exprimée en pourcentage (par exemple, ±5 % à ±10 %). Pour les applications de haute précision, ±2 % peut être atteignable avec une conception et un contrôle de fabrication minutieux.
Charge à une hauteur donnée
Pour les ressorts de compression, la charge à une hauteur comprimée spécifiée est un paramètre fonctionnel critique. La tolérance est souvent de ±10 % de la charge spécifiée, bien que des tolérances plus serrées (±5 % ou ±3 %) puissent être obtenues avec un traitement supplémentaire comme les tests de charge et le tri.
Normes internationales de tolérance pour les ressorts
Plusieurs organismes de normalisation fournissent des directives pour les tolérances de fabrication des ressorts. Les plus couramment référencés incluent :
| Norme | Domaine d'application | Classes de tolérance typiques |
|---|---|---|
| DIN EN 10270 | Fil d'acier pour ressorts | Classes A, B, C pour le diamètre du fil ; tolérances spécifiques des ressorts dans DIN 2095 et DIN 2096 |
| ISO 7913 | Ressorts de compression hélicoïdaux – tolérances | Qualités 1, 2, 3 (1 étant la plus serrée) |
| ASTM A125 | Ressorts en acier (divers types) | Spécifie les tolérances pour la longueur libre, le diamètre et la charge |
| JIS B 2704 | Ressorts de compression et d'extension | 1ère qualité, 2ème qualité, 3ème qualité (la 1ère est la plus grossière) |
Ces normes définissent non seulement les tolérances dimensionnelles, mais aussi les imperfections de surface acceptables, les variations de traitement thermique et les méthodes d'essai. Lors de la spécification d'un ressort, les concepteurs doivent se référer à la norme appropriée et au degré de tolérance pour communiquer clairement leurs exigences aux fabricants.
Conseils pratiques pour spécifier les tolérances des ressorts
Utilisez des degrés de tolérance standard lorsque cela est possible :
La sélection du degré 2 (ISO 7913) ou équivalent réduit les coûts et les délais par rapport à des tolérances serrées personnalisées.Tenez compte des tolérances d'empilement :
Dans les assemblages comportant plusieurs ressorts, la variation cumulative peut affecter les performances globales. Ne resserrez les tolérances que sur les dimensions critiques.Spécifiez les paramètres fonctionnels plutôt que dimensionnels :
Par exemple, spécifiez la charge à une hauteur donnée plutôt que la longueur libre exacte, car la charge est plus directement liée aux performances.Prévoyez les variations du processus de fabrication :
Le bobinage, le traitement thermique et la rectification de surface introduisent tous de la variabilité. Tenez-en compte dans votre analyse des tolérances.Demandez une analyse des tolérances à votre fournisseur :
Les fabricants de ressorts expérimentés peuvent vous aider à optimiser les spécifications de tolérances en fonction de leurs capacités de processus.
Comment mesurer et vérifier les tolérances des ressorts
La vérification des tolérances des ressorts nécessite un équipement et des procédures appropriés :
Micromètres et pieds à coulisse :
Pour les mesures de diamètre de fil et de diamètre de bobine.Jauteurs de hauteur et comparateurs :
Pour les tests de longueur libre et de charge à hauteur donnée.Testeurs de ressorts
(par exemple, testeurs mécaniques ou numériques de force-déflexion) pour mesurer la raideur et la charge du ressort.Mesure optique ou laser
pour l'inspection sans contact de géométries complexes.
Des plans d'échantillonnage (par exemple, ANSI/ASQ Z1.4) doivent être utilisés pour garantir une confiance statistique. Pour une production en grande série, les systèmes d'inspection automatisés peuvent fournir des tests dimensionnels et fonctionnels à 100 %.
Défis courants de tolérance et solutions
Spires d'extrémité non planes (ressorts de compression)
Des extrémités de ressort mal meulées peuvent entraîner des surfaces d'appui inégales. Les tolérances de planéité des extrémités sont souvent spécifiées comme un écart angulaire maximal (par exemple, 1) ou un jeu sous la spire d'extrémité. Solution : spécifiez des extrémités fermées et meulées et demandez une mesure de planéité.
Perpendicularité des extrémités
Les ressorts qui ne sont pas perpendiculaires à l'axe peuvent flamber ou se désaligner. La tolérance de perpendicularité est généralement un pourcentage de la longueur libre (par exemple, 1 % à 3 % de Lf par degré). Envisagez une opération de meulage des extrémités du ressort pour améliorer la perpendicularité.
Variation du pas des spires
Un pas irrégulier peut entraîner une raideur non linéaire du ressort. Ceci est contrôlé par la précision de la machine de bobinage et l'uniformité du matériau. Des tolérances de pas serrées peuvent nécessiter un contrôle statistique des processus (SPC) pendant la fabrication.
Conclusion
Les tolérances de fabrication des ressorts sont un aspect critique de la conception et de la production qui influence directement les performances, la fiabilité et le coût. En comprenant les paramètres clés, en se référant aux normes internationales comme l'ISO 7913 ou la DIN 2095, et en appliquant des techniques pratiques de spécification et de vérification, les ingénieurs peuvent garantir que leurs ressorts répondent aux exigences fonctionnelles sans payer pour une précision inutile. Collaborez toujours étroitement avec votre fabricant de ressorts pour établir des tolérances réalisables qui équilibrent qualité et économie.
