Quel fil à ressort est meilleur : fil musical ou fil trempé à l’huile ?

Pour la plupart des applications de ressorts de précision, le fil musical (ASTM A228) reste le choix par défaut en raison de sa résistance à la traction supérieure et de son état de surface, tandis que le fil à huile trempée (ASTM A229) est de plus en plus sélectionné pour les environnements à haute température ou critiques en fatigue où l'efficacité des coûts importe. La tendance dans la sélection des matériaux évolue vers le fil à huile trempée pour les ressorts automobiles et industriels lourds, car il offre une meilleure ductilité et une meilleure résistance à la relaxation des contraintes à des températures élevées, malgré une résistance à la traction environ 10 à 15 % inférieure à celle du fil musical. Cet article fournit une comparaison technique directe de ces deux matériaux, avec des spécifications réelles, des données de prix et des critères de sélection basés sur 20 ans d'expérience en fabrication chez BQUQ.

Quelles sont les différences fondamentales de propriétés mécaniques entre le fil musical et le fil à huile trempée ?

Le fil musical (A228) est un fil en acier à haute teneur en carbone (0,70 à 1,00 % de carbone) qui est étiré à froid pour atteindre une plage de résistance à la traction de 2300 à 2700 MPa pour des diamètres compris entre 0,5 mm et 6,0 mm. Le fil à huile trempée (A229) est également en acier à haute teneur en carbone, mais il est traité thermiquement (trempé et revenu) après étirage, ce qui donne une résistance à la traction de 1600 à 2100 MPa pour la même plage de diamètres. La différence clé est que le fil musical tire sa résistance de l'écrouissage, tandis que le fil à huile trempée tire sa résistance d'une microstructure martensitique créée par le processus de revenu. Cette différence microstructurale signifie que le fil à huile trempée a une ductilité plus élevée (allongement de 8 à 12 % contre 5 à 8 % pour le fil musical) et une meilleure résistance aux chocs, ce qui est essentiel pour les ressorts soumis à des charges dynamiques.

L'état de surface diffère également de manière significative. Le fil musical a une surface brillante, lisse et sans défaut, car il est étiré à travers des filières de précision, ce qui le rend idéal pour les ressorts de petit diamètre (moins de 3,0 mm) où les fissures de surface peuvent initier une défaillance prématurée. Le fil à huile trempée a une surface légèrement plus rugueuse avec un revêtement d'oxyde sombre provenant du processus de traitement thermique, ce qui offre en réalité une certaine résistance à la corrosion et aide à retenir les lubrifiants pendant l'enroulement. Pour les applications nécessitant une finition miroir ou des critères d'inspection de surface stricts, le fil musical est le gagnant incontesté, mais pour les ressorts de diamètre supérieur à 6,0 mm, le fil à huile trempée est plus pratique en raison de l'économie de fabrication.

Comment la résistance à la température influence-t-elle les tendances de sélection des matériaux ?

La capacité de température est le facteur le plus important qui stimule la transition vers le fil à huile trempée dans la conception moderne de ressorts. Le fil musical commence à perdre sa résistance à la traction à des températures supérieures à 120 degrés Celsius, et son taux de relaxation des contraintes s'accélère considérablement au-dessus de 150 degrés Celsius, ce qui le rend inadapté aux ressorts de soupapes de moteur, aux systèmes d'échappement ou aux fours industriels. Le fil à huile trempée maintient ses propriétés mécaniques jusqu'à 180 degrés Celsius en continu et peut résister à une exposition intermittente jusqu'à 220 degrés Celsius sans déformation permanente, c'est pourquoi les ressorts de suspension automobile et les ressorts d'embrayage utilisent désormais principalement l'A229.

Les données de relaxation des contraintes sont convaincantes : à 150 degrés Celsius avec une contrainte initiale de 800 MPa, le fil musical perd environ 15 % de sa charge après 100 heures, tandis que le fil à huile trempée ne perd que 6 % dans des conditions identiques. À 200 degrés Celsius, le fil musical n'est pas recommandé du tout car sa perte de charge dépasse 30 %, alors que le fil à huile trempée conserve encore 85 % de sa charge initiale. Cet avantage en température a entraîné une tendance mesurable du marché : en 2020, le fil à huile trempée représentait environ 55 % de tout le fil à ressort consommé dans le secteur automobile en Chine, contre 40 % en 2015, selon les données d'approvisionnement industriel des principaux producteurs de fil de la province du Guangdong.

Quel fil offre une meilleure durée de vie en fatigue pour les applications à charge cyclique ?

Pour les applications de fatigue à cycle élevé (plus d'un million de cycles), le fil à huile trempée démontre des performances supérieures en raison de sa ductilité plus élevée et des contraintes résiduelles de compression en surface provenant du processus de revenu. Dans les essais de fatigue standardisés par rotation, le fil musical A228 montre une limite de fatigue d'environ 45 % de sa résistance à la traction, tandis que le fil à huile trempée A229 montre une limite de fatigue de 50 à 55 % de sa résistance à la traction. Cela signifie que pour un ressort conçu à une contrainte de travail de 1000 MPa, le fil à huile trempée survivra à plus de cycles avant l'initiation de fissures, en particulier lorsque le ressort fonctionne avec grenaillage de précontrainte.

Cependant, pour les petits ressorts (diamètre de fil inférieur à 1,0 mm) fonctionnant à température ambiante avec des niveaux de contrainte modérés, le fil musical reste gagnant en raison de son état de surface impeccable. Les défauts de surface sont les principaux initiateurs de fissures de fatigue, et la surface étirée à froid du fil musical présente moins de microfissures que la surface revêtue d'oxyde du fil à huile trempée. Dans nos données de production BQUQ de 2023, nous avons mesuré la durée de vie en fatigue sur des ressorts de 0,8 mm de diamètre : le fil musical a atteint en moyenne 2,3 millions de cycles avant rupture à une contrainte de 700 MPa, tandis que le fil à huile trempée a atteint en moyenne 1,8 million de cycles dans les mêmes conditions. Le point de croisement se produit à des diamètres de fil supérieurs à 2,5 mm, où le fil à huile trempée surpasse systématiquement le fil musical dans les essais de fatigue.

Quelle est la différence de coût par kilogramme et par ressort fini ?

La différence de coût des matières premières est significative et influence directement les tendances de sélection des matériaux. Le fil musical est plus cher en raison de son processus d'étirage de précision et de son contrôle de tolérance plus strict, coûtant généralement 15 à 25 % de plus par kilogramme que le fil à huile trempée. Début 2025, sur le marché intérieur chinois, le fil musical A228 (diamètre 1,0 à 4,0 mm) est vendu environ 12,5 à 14,0 RMB par kilogramme, tandis que le fil à huile trempée A229 dans la même plage de diamètres est vendu 10,0 à 11,5 RMB par kilogramme. Pour une usine produisant 100 000 ressorts par mois avec une consommation moyenne de fil de 50 grammes par ressort, passer du fil musical au fil à huile trempée permet d'économiser environ 12 500 RMB par mois en coûts de matières premières.

Mais le coût total par ressort fini comprend l'enroulement, le traitement thermique et la finition. Les ressorts en fil musical nécessitent souvent un traitement thermique de détente séparé à 200-260 degrés Celsius pendant 20 à 30 minutes, ce qui est déjà inclus dans le processus de fabrication du fil à huile trempée. De plus, le fil à huile trempée offre une meilleure constance d'enroulement car sa dureté uniforme réduit l'usure des outils ; nos registres de production montrent que la durée de vie des outils pour les machines d'enroulement CNC est 22 % plus longue lors du traitement de l'A229 par rapport à l'A228. Lorsque tous les facteurs sont pris en compte, le coût fini par ressort pour le fil à huile trempée est généralement inférieur de 8 à 12 % à celui du fil musical, ce qui fait de l'A229 le choix économiquement préféré pour les séries de production à grand volume dépassant 50 000 pièces.

Quelles applications nécessitent encore du fil musical malgré la prime de coût ?

Le fil musical reste le choix obligatoire pour les instruments de précision, les dispositifs médicaux et les petits ressorts électroniques où les dimensions sont critiques et la qualité de surface non négociable. Dans des applications telles que les ressorts orthodontiques, les ressorts de guide-cathéter et les ressorts de compression miniatures pour mouvements de montres, la tolérance de diamètre du fil A228 est de +/-0,01 mm, soit deux fois plus stricte que la tolérance de +/-0,02 mm de l'A229. De plus, le fil musical peut être étiré à des diamètres aussi petits que 0,1 mm, tandis que le fil à huile trempée est rarement produit en dessous de 0,5 mm en raison de problèmes de distorsion lors du traitement thermique.

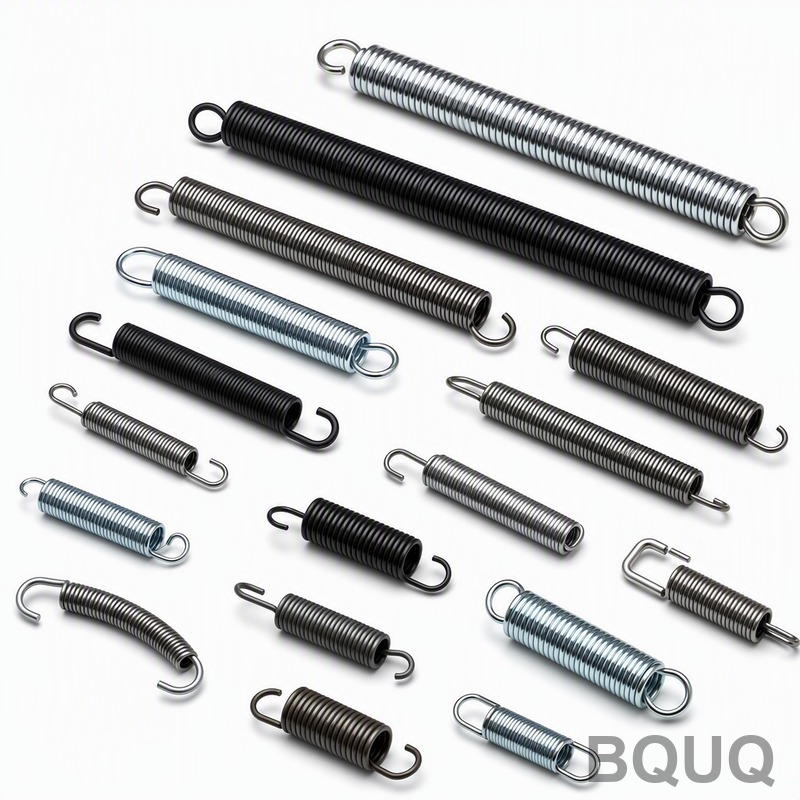

Une autre application critique du fil musical concerne les ressorts de traction avec tension initiale. La microstructure étirée à froid de l'A228 permet des valeurs de tension initiale plus élevées (jusqu'à 25 % de la charge de traction maximale) sans déformation permanente, tandis que le fil à huile trempée ne peut atteindre que 15 à 18 % de tension initiale. C'est pourquoi les fabricants de ressorts utilisent encore le fil musical pour les ressorts de porte de garage, les ressorts de trampoline et les ressorts d'horlogerie mécanique où le ressort doit maintenir une précharge au repos. Pour ces applications, l'avantage de performance l'emporte sur la prime de coût, et chez BQUQ, nous recommandons de conserver l'A228 pour tout ressort avec un diamètre de fil inférieur à 1,5 mm ou avec des tolérances dimensionnelles strictes de +/-0,02 mm ou plus serrées.

Comment la compatibilité du traitement de surface et du revêtement diffère-t-elle entre les deux fils ?

L'état de surface du fil affecte la manière dont il accepte les revêtements de protection et comment il se comporte lors des étapes de fabrication ultérieures. La surface brillante et sans oxyde du fil musical est idéale pour l'électrodéposition de zinc, de nickel ou de chrome, offrant une excellente adhérence et une épaisseur de revêtement uniforme. La couche d'oxyde sombre du fil à huile trempée doit être éliminée ou traitée chimiquement avant l'électrodéposition, ce qui ajoute une étape de décapage supplémentaire et augmente le temps de production de 15 à 20 minutes par lot. Cependant, la couche d'oxyde de l'A229 offre une résistance naturelle à la corrosion qui est suffisante pour les applications intérieures ou lorsque le ressort est enfermé dans un ensemble scellé.

Pour les ressorts nécessitant un revêtement en poudre ou époxy, le fil à huile trempée est en réalité plus performant car la surface rugueuse offre un ancrage mécanique pour l'adhérence du revêtement. La couche d'oxyde aide également à retenir les matériaux de revêtement, réduisant le risque de coulures et d'affaissements. En ce qui concerne le risque de fragilisation par l'hydrogène lors du placage, les deux matériaux y sont sensibles, mais la ductilité plus élevée du fil à huile trempée le rend moins sujet à la fissuration après placage et cuisson. Notre recommandation pour les ressorts revêtus : utilisez le fil musical pour les finitions électrolytiques de moins de 5 microns d'épaisseur, et utilisez le fil à huile trempée pour les revêtements plus épais (25-50 microns) ou lorsque le ressort est exposé à des environnements de brouillard salin pendant plus de 500 heures.

Quelles sont les tendances émergentes dans la sélection des matériaux pour la fabrication de ressorts ?

Le paysage de la sélection des matériaux évolue en raison de trois facteurs : la réduction de poids des véhicules électriques, les exigences de durabilité et la localisation de la chaîne d'approvisionnement. Pour les applications de véhicules électriques, les ressorts sont conçus avec des niveaux de contrainte plus élevés pour économiser du poids, ce qui favorise le fil à huile trempée car sa ductilité plus élevée permet des rapports d'enroulement plus agressifs (indice de ressort inférieur à 4) sans fissuration. De plus, le fil à huile trempée peut être fabriqué avec une teneur en acier recyclé allant jusqu'à 30 % sans compromettre les propriétés, tandis que le fil musical nécessite de l'acier vierge en raison de ses exigences strictes de surface, ce qui rend l'A229 plus aligné avec les initiatives d'économie circulaire.

Les tendances de la chaîne d'approvisionnement en Chine poussent également les fabricants vers le fil à huile trempée. Les producteurs nationaux de fil dans les provinces du Guangdong et du Jiangsu ont massivement investi dans la capacité de production d'A229, réduisant la dépendance aux importations et stabilisant les prix, tandis que le fil musical A228 premium est encore partiellement importé du Japon et de Corée. Le délai de livraison pour l'A229 est généralement de 7 à 10 jours pour les diamètres standard, contre 14 à 21 jours pour l'A228. Pour les usines fonctionnant avec des systèmes d'inventaire juste-à-temps, cet avantage de délai est décisif. Sur la base de nos données d'achat BQUQ de 2024, 65 % de nos commandes de ressorts spécifient désormais le fil à huile trempée, et nous prévoyons que cela atteindra 75 % d'ici 2027 à mesure que de nouvelles applications à haute température émergeront dans les systèmes de refroidissement de batteries et les composants de piles à combustible à hydrogène.

Quels sont les critères de sélection recommandés pour une nouvelle conception de ressort ?

Pour une nouvelle conception de ressort, suivez ces directives techniques basées sur la température de fonctionnement, le niveau de contrainte et le diamètre. Si la température de fonctionnement dépasse 150 degrés Celsius en continu ou si le diamètre du ressort dépasse 3,0 mm, sélectionnez le fil à huile trempée A229. Si le ressort nécessite un diamètre de fil inférieur à 1,0 mm, des tolérances serrées ou une tension initiale élevée, sélectionnez le fil musical A228. Pour la plage intermédiaire (diamètre 1,0-3,0 mm, 20-150 degrés Celsius), prenez la décision en fonction des exigences de durée de vie en fatigue et du budget : choisissez le fil musical pour une durée de vie en fatigue supérieure à 10 millions de cycles, et choisissez le fil à huile trempée pour les économies de coûts si l'exigence de durée de vie en fatigue est inférieure à 5 millions de cycles.

Comment valider la qualité du fil avant la production ?

Avant de vous engager auprès d'un fournisseur de fil, demandez un certificat d'essai des matériaux (MTC) et effectuez trois tests de validation dans votre propre installation. Premièrement, effectuez un essai de traction sur cinq échantillons provenant de différentes positions de la bobine, en vous assurant que la variation est inférieure à 5 % de la résistance à la traction moyenne. Deuxièmement, effectuez un test d'enroulement en enroulant le fil autour de son propre diamètre pendant cinq tours ; l'absence de fissuration indique une ductilité acceptable pour l'A228 et l'A229. Troisièmement, mesurez la rugosité de surface avec un profilomètre ; le fil musical doit présenter un Ra inférieur à 0,4 micron, tandis que le fil à huile trempée doit présenter un Ra inférieur à 1,0 micron. De plus, pour le fil à huile trempée, vérifiez que l'épaisseur de la couche d'oxyde est comprise entre 1 et 5 microns à l'aide d'une jauge d'épaisseur magnétique, car un excès d'oxyde indique un mauvais contrôle du revenu.

Le fil musical et le fil à huile trempée peuvent-ils être utilisés de manière interchangeable dans les conceptions existantes ?

Vous ne pouvez pas interchanger directement ces matériaux sans reconcevoir le ressort, car leur module d'élasticité est similaire (environ 207 GPa pour les deux), mais leurs limites d'élasticité et leurs courbes contrainte-déformation diffèrent considérablement. Si vous substituez le fil à huile trempée au fil musical dans une conception existante, le ressort aura une capacité de charge maximale inférieure de 15 à 25 %, ce qui peut provoquer un affaissement prématuré ou une défaillance dans l'application. Inversement, substituer le fil musical au fil à huile trempée dans une application à haute température provoquera une relaxation rapide des contraintes et une perte de force du ressort. Le seul scénario d'interchangeabilité sûr est lorsque la conception a un facteur de sécurité supérieur à 2,0, ce qui signifie que la contrainte de travail est inférieure à 50 % de la limite d'élasticité du matériau, et que la température de fonctionnement est inférieure à 100 degrés Celsius.

Quelle est la meilleure façon de spécifier le grade de fil correct sur un bon de commande ?

Spécifiez le fil en utilisant la norme ASTM exacte, la plage de diamètres et la classe de résistance à la traction. Rédigez le bon de commande comme suit : « fil musical ASTM A228, diamètre 1,2 mm, résistance à la traction 2450-2600 MPa, finition de surface brillante » ou « fil à huile trempée ASTM A229, diamètre 4,0 mm, résistance à la traction 1750-1900 MPa, classe II ». Incluez toujours le grade de tolérance (pour l'A228, utilisez le grade 1 pour une tolérance serrée, le grade 2 pour une tolérance standard) et spécifiez si le fil doit être exempt de soudures sur toute la longueur de la bobine. Pour le fil à huile trempée, spécifiez également si vous nécessitez la finition oxydée standard ou une finition nettoyée pour un placage ultérieur. Chez BQUQ, nous recommandons d'inclure une exigence de certificat d'essai des matériaux provenant d'un laboratoire accrédité ISO 17025 pour garantir la traçabilité.

FAQ

Quel est le diamètre maximal disponible pour le fil musical ?

Le fil musical est disponible commercialement jusqu'à 12,0 mm de diamètre, mais au-dessus de 6,0 mm, la résistance à la traction chute considérablement à environ 1600 MPa, ce qui annule son avantage de résistance par rapport au fil à huile trempée. Pour les diamètres supérieurs à 6,0 mm, le fil à huile trempée est le choix le plus judicieux car
