Comment les tours à poupée mobile stimulent-ils la demande de pinces dans les pièces médicales et horlogères ?

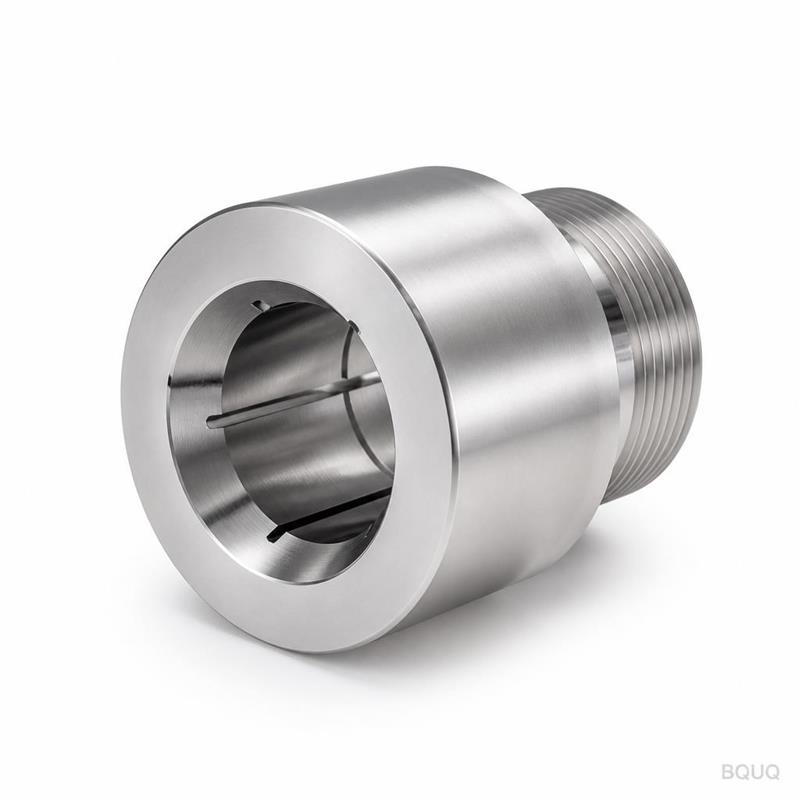

La réponse directe est que les tours à poupée mobile entraînent la demande de pinces dans les secteurs médical et horloger, car leur conception à tête de broche coulissante exige que les pièces soient alimentées à travers une douille de guidage, ce qui nécessite une pince de précision pour chaque diamètre et profil de barre. Cette architecture fondamentale signifie que chaque nouvelle spécification de pièce—qu'il s'agisse d'une vis à os en titane ou d'un pignon de montre en laiton—requiert une pince dédiée de haute précision pour maintenir des tolérances de ±0,005 mm ou moins. À mesure que la miniaturisation des dispositifs médicaux et la complexité des montres de luxe augmentent, la variété des tailles et des formes de matières premières s'élargit, ce qui accroît directement le volume et la spécificité des commandes de pinces.
Quelles tolérances spécifiques les tours à poupée mobile exigent-ils des pinces ?
Les tours à poupée mobile atteignent une précision exceptionnelle en soutenant la pièce immédiatement adjacente à l'outil de coupe, mais ce soutien n'est aussi bon que la pince qui saisit la barre. Pour les composants médicaux et horlogers, le faux-rond requis (concentricité) de la pince doit être maintenu entre 0,003 mm et 0,005 mm (3 à 5 microns) pour garantir que la pièce finale respecte sa propre tolérance de ±0,01 mm. Une pince ER standard utilisée sur un tour conventionnel offre généralement un faux-rond de 0,015 mm, ce qui est insuffisant pour l'usinage suisse ; par conséquent, les fabricants doivent utiliser des pinces rectifiées de précision (souvent sur mesure) qui garantissent un TIR (lecture totale de l'indicateur) de 0,003 mm au nez. Ce niveau de précision est non négociable pour des pièces comme les balanciers de montres ou les guides médicaux, où un écart de 2 microns peut provoquer une défaillance fonctionnelle ou un rejet lors d'une inspection en salle blanche.
Comment le principe de la poupée mobile augmente-t-il l'usure des pinces et la fréquence de remplacement ?
L'axe Z de la poupée mobile déplace l'ensemble barre et pince vers l'avant contre un outil de coupe stationnaire, ce qui signifie que la pince n'est pas seulement un dispositif de maintien mais un composant d'usure qui subit une friction axiale continue et une contrainte de serrage radiale. Au cours d'un seul quart de travail de 8 heures, un tour à poupée mobile peut ouvrir et fermer la pince plus de 3 000 fois, et chaque cycle implique la saisie d'une nouvelle section de barre avec une force de serrage élevée (souvent 80 à 120 Nm de couple). Cette contrainte répétée provoque l'usure des mâchoires en acier trempé de la pince, avec un changement dimensionnel mesurable après environ 20 000 à 30 000 cycles pour les pinces en acier standard. Pour le titane de qualité médicale ou l'acier inoxydable (316L), la nature abrasive de ces alliages accélère l'usure des pinces de 30 à 40 %, forçant un remplacement toutes les 2 à 3 semaines en production à haut volume, plutôt que l'intervalle de 6 semaines typique pour les pièces horlogères en laiton.
Pourquoi les profils de pinces personnalisés sont-ils essentiels pour les géométries des pièces médicales et horlogères ?
Les pièces médicales et horlogères utilisent souvent des sections transversales de barres non standard, telles que des profils hexagonaux ou carrés pour les vis de montres, ou des tiges micro-rainurées pour les dispositifs implantables, qui ne peuvent pas être maintenues de manière fiable par des pinces à alésage rond. Une pince ronde standard exerce une pression radiale uniforme, mais un profil hexagonal nécessite une pince avec six surfaces de préhension précisément angulées pour éviter de déformer la pièce et empêcher la rotation pendant la coupe. Par exemple, un tour à poupée mobile produisant une vis à os à entraînement hexagonal de 1,5 mm nécessite une pince rectifiée sur mesure avec un alésage hexagonal de 1,5 mm sur plats, usinée à une tolérance de +0,005/-0,000 mm, coûtant entre 180 et 350 $ par unité. De même, l'horlogerie utilise des pinces avec des alésages étagés pour accueillir des pignons à épaulement, et ces profils personnalisés ne peuvent pas être remplacés par des pinces ER ou 5C standard, ce qui oblige à s'approvisionner auprès de fournisseurs spécialisés avec des délais de 3 semaines.
Quels matériaux et revêtements de pinces sont les mieux adaptés à l'usinage suisse à haut volume ?
Le choix du matériau de la pince a un impact direct sur la durée de vie de l'outil et la qualité des pièces, et pour les tours à poupée mobile, la norme industrielle est soit l'acier à outils trempé (par exemple, AISI 4140 ou 8620), soit le carbure massif pour les travaux de micro-diamètres inférieurs à 3 mm. Pour les applications médicales usinant des alliages de titane (Ti-6Al-4V), une pince revêtue utilisant du nitrure de titane (TiN) ou du nitrure de chrome (CrN) réduit la friction et l'usure jusqu'à 50 %, avec une dureté de surface de 2 500 à 3 000 HV contre 700 HV pour l'acier non revêtu. Pour les pièces horlogères en laiton ou en maillechort (argent allemand), une pince en acier poli non revêtue avec une dureté de 58 à 60 HRC est préférée pour éviter le grippage et maintenir un état de surface lisse sur la pièce décorative. Le tableau ci-dessous résume les spécifications typiques des pinces pour ces deux industries :
| Application | Diamètre de la barre (mm) | Matériau de la pince | Revêtement recommandé | Tolérance de faux-rond (mm) | Coût par pince (USD) | Durée de vie prévue (cycles) |
| Médical (vis à os en titane) | 2,0-4,0 | Carbure massif | CrN (nitrure de chrome) | 0,003 | 250 $ - 400 $ | 15 000 |
| Médical (guide en acier inoxydable) | 0,5-1,5 | Acier à outils trempé | TiN (nitrure de titane) | 0,004 | 120 $ - 200 $ | 20 000 |
| Horloger (pignon en laiton) | 1,0-3,0 | Acier à outils trempé | Aucun (poli) | 0,005 | 80 $ - 150 $ | 30 000 |
| Horloger (vis hexagonale) | 1,5 (hexagonal) | Acier à outils trempé | Aucun (poli) | 0,005 | 180 $ - 350 $ | 25 000 |
Combien coûte l'outillage de pinces de précision pour une nouvelle pièce sur tour à poupée mobile ?
L'investissement initial dans les pinces pour une nouvelle pièce médicale ou horlogère peut aller de 500 $ pour une seule pince ronde standard à plus de 2 500 $ pour un ensemble de cinq pinces à profil personnalisé nécessaires pour une séquence d'usinage multi-opérations. Une pince ronde de précision standard (par exemple, 20 mm de diamètre, alésage de 1/8 de pouce) d'une marque réputée comme Schaublin ou Hainbuch coûte entre 90 $ et 160 $, tandis qu'un profil hexagonal ou carré personnalisé commence à 200 $ en raison de l'électroérosion à fil (EDM) ou de la rectification de profil requise. De plus, les opérateurs de tours à poupée mobile achètent généralement une « pince mère » et un ensemble de « mors » (inserts interchangeables) pour chaque taille de barre ; une pince mère avec mors coûte 300 $ à 500 $, mais les mors eux-mêmes coûtent 40 $ à 70 $ chacun, et vous avez besoin d'un ensemble de mors par diamètre spécifique. Pour une usine produisant 10 composants horlogers différents, cela se traduit par un budget annuel de pinces d'environ 15 000 $ à 25 000 $, ce qui est une dépense opérationnelle significative mais nécessaire.
Comment les fabricants peuvent-ils optimiser la durée de vie des pinces et réduire les temps d'arrêt ?
Pour maximiser la durée de vie des pinces, les fabricants doivent mettre en œuvre un programme de maintenance préventive comprenant un nettoyage par ultrasons du cône et de l'alésage de la pince toutes les 500 heures de fonctionnement pour éliminer les fines métalliques et les résidus de liquide de refroidissement. Une lubrification appropriée avec une huile à haute viscosité (par exemple, ISO VG 68) sur les filetages externes et le cône de la pince réduit la friction, et le réglage de la pression de serrage au minimum requis (généralement 50 à 60 % du maximum) évite de surcharger les mâchoires. Par exemple, un fabricant de pièces médicales produisant 10 000 vis en titane par mois peut réduire la fréquence de remplacement des pinces de toutes les 2 semaines à toutes les 4 semaines en passant à une pince en carbure revêtue de CrN et en réduisant la force de serrage de 100 Nm à 70 Nm. De plus, l'utilisation d'un système de pince à « tirage arrière » (où la pince se rétracte dans la broche pour le serrage) au lieu d'un type à « poussée » réduit la contrainte axiale sur la barre, prolongeant la durée de vie de la pince et de la douille de guidage de 20 à 30 %.
Pourquoi la sélection de la pince est-elle critique pour l'état de surface des pièces horlogères et médicales ?
La force de serrage de la pince influence directement l'état de surface de la pièce finie, car tout glissement microscopique ou vibration pendant la coupe est transféré à la pièce, créant des marques de broutage ou des stries d'outil. Pour les pièces horlogères nécessitant un poli miroir (Ra 0,05-0,1 micromètre), une pince usée ou mal dimensionnée avec un faux-rond de 0,01 mm provoquera des marques d'outil visibles nécessitant un polissage secondaire, ajoutant 30 à 50 % au coût de production. Dans les implants médicaux, la rugosité de surface (Ra) doit être inférieure à 0,2 micromètre pour empêcher l'adhésion bactérienne, et une pince de haute précision garantit des conditions de coupe stables qui atteignent cet objectif sans opérations de finition supplémentaires. Par conséquent, les ingénieurs spécifient des pinces avec une plage de serrage de +0,01/-0,005 mm par rapport au diamètre de la barre, garantissant que la pince serre fermement mais ne déforme pas la pièce, ce qui est particulièrement critique pour les boîtiers de montres à parois minces ou les canules médicales creuses.
FAQ
Quelle est la différence entre une pince de douille de guidage et une pince de broche principale ?
Une pince de douille de guidage (également appelée pince de « contre-broche » ou de « douille ») soutient la barre juste au niveau de la zone de coupe pour éliminer la déflexion, tandis que la pince de broche principale maintient et fait tourner la barre. La pince de douille de guidage a généralement une tolérance plus serrée (faux-rond de 0,002 mm) et s'use plus rapidement car elle est plus proche de l'action de coupe. Les deux doivent être assorties en diamètre et en matériau pour garantir une alimentation fluide.
Peut-on utiliser des pinces ER standard sur des tours à poupée mobile ?
Non, les pinces ER standard ne sont généralement pas recommandées pour les tours à poupée mobile car leur faux-rond (0,015 mm) est trop élevé et leur longueur de préhension trop courte pour un soutien adéquat. Les tours à poupée mobile nécessitent des pinces « fendues » ou « à tension uniquement » avec une surface d'appui plus longue et un angle de cône de 30 ou 45 degrés spécifique à la broche de la machine. L'utilisation de pinces ER risque une déflexion de la pièce et une casse prématurée de l'outil.
À quelle fréquence dois-je remplacer les pinces sur un tour à poupée mobile fonctionnant 24h/24 et 7j/7 ?
Pour un fonctionnement continu 24h/24 et 7j/7 sur acier ou titane, remplacez les pinces en acier standard toutes les 3 à 4 semaines ou après 20 000 à 25 000 cycles. Pour les pinces en carbure, vous pouvez prolonger cette durée à 6 à 8 semaines, mais vous devez inspecter l'usure (augmentation mesurée du faux-rond) toutes les 500 heures. Remplacez toujours les pinces par paires si vous utilisez une douille de guidage et une broche principale pour maintenir une précision équilibrée.
Quelle marque de pinces est la meilleure pour l'usinage du titane de qualité médicale ?
Des marques comme Schaublin, Hainbuch et REGO-FIX sont des leaders de l'industrie pour le titane de qualité médicale car elles proposent des pinces en carbure avec des revêtements CrN ou DLC (diamant amorphe). Ces marques fournissent des certificats de faux-rond certifiés inférieurs à 0,003 mm et disposent de mors remplaçables pour une rentabilité optimale. Pour les très petits diamètres (moins de 1 mm), envisagez des pinces en carbure massif rectifiées sur mesure auprès de fabricants suisses spécialisés.
Quel est le délai de livraison pour les pinces à profil personnalisé ?
Les pinces personnalisées avec des profils hexagonaux, carrés ou étagés nécessitent généralement un délai de 2 à 3 semaines de la commande à la livraison, y compris la consultation de conception et l'usinage par électroérosion à fil. Des commandes urgentes avec un délai de 5 à 7 jours sont possibles mais entraînent un supplément de 30 à 50 %. Il est conseillé de commander des pinces de rechange lors de la configuration initiale de la pièce pour éviter les temps d'arrêt.
Comment mesurer le faux-rond d'une pince en environnement de production ?
Utilisez un comparateur à cadran de précision (résolution 0,001 mm) monté sur une base magnétique, placé contre l'alésage intérieur de la pince pendant qu'elle est serrée sur une barre de référence. Faites tourner la broche manuellement ou à bas régime (50-100) et enregistrez le TIR maximal. Si le faux-rond dépasse 0,005 mm pour les pièces médicales, remplacez la pince immédiatement.
La force de serrage de la pince affecte-t-elle la rondeur de la pièce ?
Oui, une force de serrage excessive peut déformer les pièces à parois minces (par exemple, les boîtiers de montres avec des parois de 0,5 mm), provoquant une ovalisation ou un « lobe » (distorsion à 3 lobes). Pour éviter cela, utilisez une pince avec une plus grande surface de contact ou une conception « zéro déformation » avec des évidements de décharge. Pour les pièces minces, réduisez la pression de serrage hydraulique à 30-40 % du maximum et mesurez le diamètre de la pièce avant et après le serrage.
En conclusion, l'essor des tours à poupée mobile dans la fabrication médicale et horlogère a fondamentalement augmenté la demande de pinces de haute précision spécifiques à l'application. La nécessité de tolérances au micron, de profils personnalisés et de matériaux résistants à l'usure fait des pinces un consommable critique qui a un impact direct sur la qualité des pièces et l'économie de production. En comprenant les exigences techniques—des tolérances de faux-rond à la sélection des revêtements—les fabricants peuvent optimiser leur stratégie d'outillage, réduire les temps d'arrêt et maintenir un avantage concurrentiel dans ces secteurs exigeants.
