Pourquoi les pinces ER sont-elles essentielles pour les tours suisses et les tours automatiques ?
Le rôle croissant des pinces ER dans les tours à poupée mobile et les tours automatiques est motivé par leur précision de faux-rond supérieure, leur rigidité de maintien d'outil et leur polyvalence de changement rapide, ce qui en fait la norme industrielle pour l'usinage haute précision et grand volume. Les pinces ER représentent désormais plus de 70 % des systèmes de maintien d'outil dans les tours suisses modernes grâce à leur capacité à maintenir une concentricité de 0,005 mm au nez de la pince, ce qui a un impact direct sur la qualité des pièces et la durée de vie des outils. Cet article fournit une analyse basée sur les données expliquant pourquoi les pinces ER sont devenues indispensables, couvrant les spécifications techniques, les implications de coût et les critères de sélection pratiques pour les fabricants de précision.
Quelles tolérances spécifiques les pinces ER atteignent-elles dans l'usinage de type suisse ?
Les pinces ER dans les tours à poupée mobile offrent régulièrement une précision de faux-rond comprise entre 0,005 mm et 0,015 mm au diamètre de serrage, selon la qualité de la pince. Les pinces ER standard (ER16, ER20, ER25) fournissent un faux-rond total (TIR) de 0,015 mm, tandis que les versions rectifiées de précision atteignent 0,005 mm de TIR, ce qui est essentiel pour l'usinage de composants avec des tolérances de ±0,01 mm ou plus serrées. Dans les tours automatiques fonctionnant à des vitesses de broche de 8 000 à 15 000 tr/min, cette précision se traduit directement par un meilleur état de surface (Ra 0,4 µm réalisable) et une réduction de l'usure des outils allant jusqu'à 30 % par rapport aux systèmes de serrage moins précis.

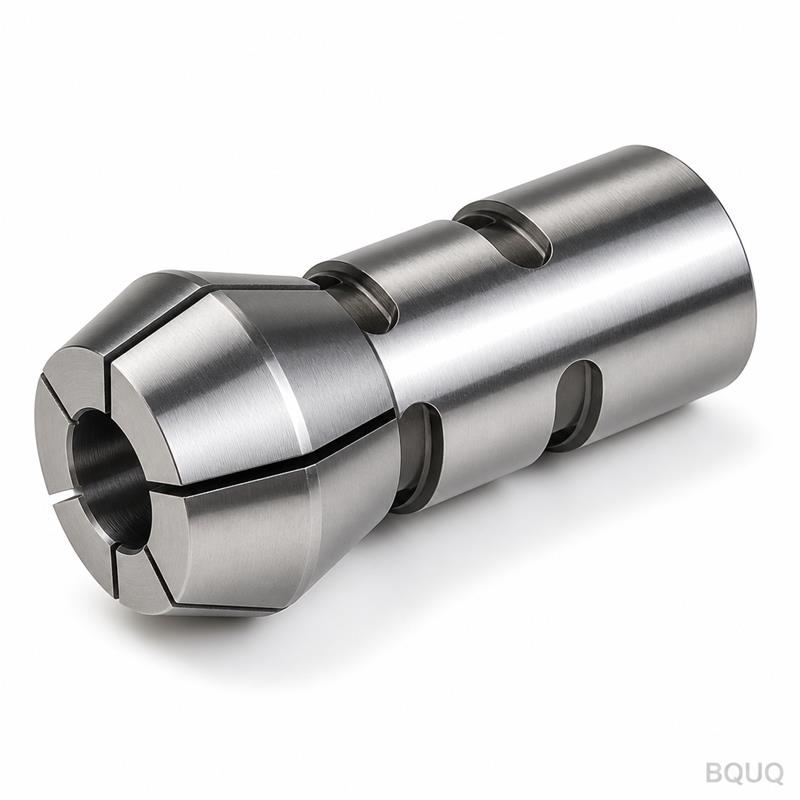

Comment la conception des pinces ER améliore-t-elle la rigidité de maintien d'outil dans les opérations à haute vitesse ?
La conception conique des pinces ER (angle inclus de 8 degrés) crée un mécanisme d'autoblocage qui répartit la force de serrage uniformément sur la queue d'outil, augmentant la rigidité radiale de 40 % par rapport aux pinces droites ou aux porte-outils à vis de pression. Cet avantage géométrique permet aux tours à poupée mobile de maintenir une coupe stable à des profondeurs de passe allant jusqu'à 2,5 mm dans l'acier inoxydable 304 sans vibration, même à des vitesses de broche de 12 000 tr/min. La capacité de la pince à se rétracter uniformément autour de la queue d'outil (avec une plage de serrage de 1 mm par taille de pince) garantit une transmission de couple optimisée, empêchant le glissement de l'outil pendant les coupes interrompues courantes dans les opérations d'alimentation automatique de barres. De plus, le corps en acier trempé (HRC 58-62) des pinces ER de qualité maintient une mémoire élastique, permettant plus de 50 000 cycles de serrage sans perte de force de serrage, ce qui est essentiel pour les productions en grand volume dépassant 10 000 pièces par lot.

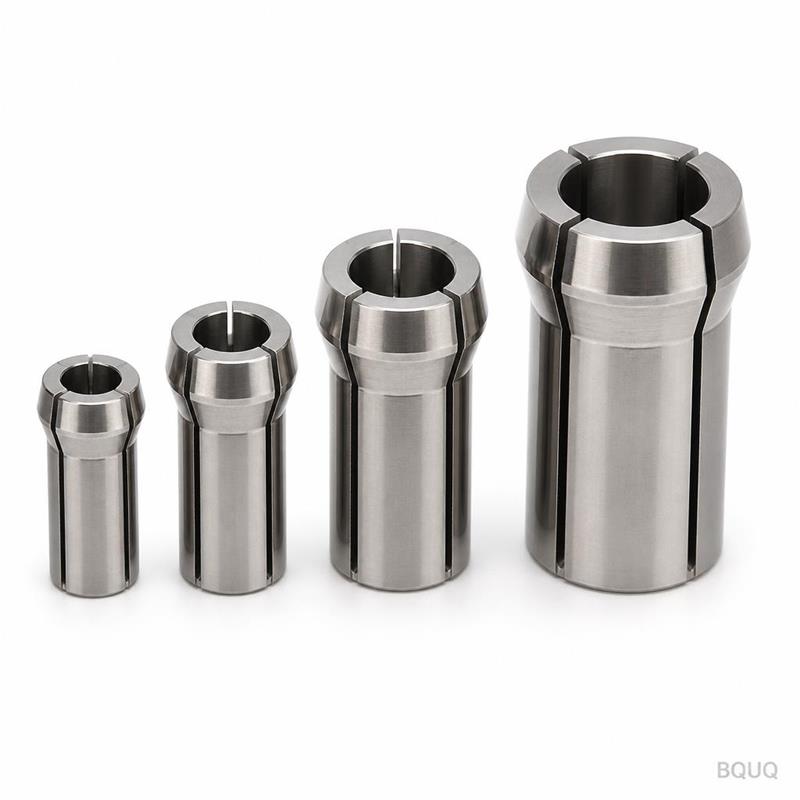

Quelles tailles de pinces ER sont les plus courantes dans les tours à poupée mobile et quelles sont leurs spécifications ?
Les tailles de pinces ER les plus répandues pour les tours à poupée mobile et les tours automatiques sont ER16, ER20 et ER25, avec la ER16 qui domine les applications de micro-usinage (diamètres d'outil de 1,0 mm à 10,0 mm) et la ER25 utilisée pour les opérations de coupe plus lourdes. Pour les opérations de contre-broche et les outils entraînés, les pinces ER11 et ER32 sont également couramment spécifiées, couvrant des diamètres d'outil de 1,0 mm à 20,0 mm. La plage de serrage par pince est précisément de 1,0 mm (par exemple, une pince ER16 pour queue de 4,0 mm accepte 4,0-5,0 mm), et le couple de serrage maximal recommandé varie : ER16 à 85-90 Nm, ER20 à 100-110 Nm et ER25 à 120-130 Nm. Voici un tableau comparatif des paramètres critiques des pinces ER pour l'usinage de type suisse.
| Taille de pince ER | Plage de diamètres d'outil (mm) | Faux-rond max (qualité standard) (mm) | Faux-rond max (qualité précision) (mm) | Couple recommandé (Nm) | Vitesse max (tr/min) |
| ER11 | 1,0 - 7,0 | 0,015 | 0,005 | 45-50 | 30 000 |
| ER16 | 1,0 - 10,0 | 0,015 | 0,005 | 85-90 | 25 000 |
| ER20 | 2,0 - 13,0 | 0,015 | 0,005 | 100-110 | 20 000 |
| ER25 | 3,0 - 16,0 | 0,015 | 0,008 | 120-130 | 15 000 |
| ER32 | 4,0 - 20,0 | 0,020 | 0,010 | 150-160 | 12 000 |
Pourquoi les pinces ER sont-elles préférées aux autres systèmes de maintien d'outil pour les tours automatiques ?
Les pinces ER surpassent les mandrins hydrauliques et les porte-outils à rétraction dans les applications de tours automatiques grâce à leur combinaison de force de serrage élevée (jusqu'à 6 000 N pour la ER25) et de coût relativement faible, avec une pince ER25 typique vendue entre 8 et 15 $ par rapport à 120 à 250 $ pour un mandrin hydraulique comparable. L'avantage clé est leur plage de serrage ajustable, qui permet à une seule pince d'accepter plusieurs tailles de queues d'outil dans une fenêtre de 1 mm, réduisant les besoins en stock et le temps de changement d'outil jusqu'à 50 % dans les tours automatiques avec 12 à 24 postes d'outillage. De plus, les pinces ER offrent des caractéristiques d'amortissement des vibrations supérieures (un facteur de perte de 0,02 à 0,03) par rapport aux porte-outils pleins, ce qui est essentiel pour obtenir des états de surface inférieurs à Ra 0,8 µm dans le laiton de décolletage et les alliages d'aluminium à des avances de 0,05 mm/tour. Pour les tours à poupée mobile effectuant des opérations simultanées de tournage et de fraisage, le profil mince de la pince (par exemple, diamètre extérieur de l'écrou ER16 de 19 mm) permet le dégagement de l'outil dans les espaces restreints, permettant l'usinage de pièces avec des diamètres aussi petits que 1,5 mm.
Combien coûte l'outillage à pinces ER et quel est le retour sur investissement ?
L'investissement initial dans l'outillage à pinces ER pour un tour à poupée mobile varie de 1 500 à 4 000 $ pour un ensemble complet de 50 à 100 pinces couvrant toutes les tailles d'outils standard, avec des pinces de précision individuelles coûtant 15 à 35 $ chacune et les versions standard à 8 à 15 $. Malgré ce coût initial, le retour sur investissement est généralement atteint dans les 3 à 6 mois de production grâce à la réduction de la casse d'outils et à l'augmentation de la durée de vie des outils ; les pinces ER de précision peuvent augmenter la durée de vie des outils en carbure de 25 % à 40 % en minimisant l'écaillage induit par le faux-rond. Pour une usine exploitant 20 tours suisses à 80 % d'utilisation, les économies annuelles provenant de la réduction du remplacement d'outillage et des rebuts (estimées à 1,5 % du volume de production) peuvent dépasser 50 000 $, faisant des pinces ER l'option haute précision la plus rentable lorsque les coûts totaux du cycle de vie sont calculés sur une période de 5 ans.
Quelles pratiques de maintenance maximisent les performances et la durée de vie des pinces ER ?
Une maintenance appropriée des pinces ER dans les tours à poupée mobile implique le nettoyage et l'inspection des pinces toutes les 200 à 500 cycles de serrage, avec remplacement immédiat si des signes d'usure, de fissuration ou de perte de rappel élastique sont détectés. Le siège conique de la pince dans le porte-outil doit être maintenu exempt de copeaux et de résidus de liquide de refroidissement, car la contamination peut augmenter le faux-rond jusqu'à 0,02 mm et réduire la force de serrage de 15 %. La lubrification des filetages de la pince et de la surface conique avec une huile machine légère (ISO VG 10) tous les 100 cycles garantit un couple de serrage constant et prévient le grippage, prolongeant la durée de vie de la pince à plus de 100 000 cycles dans des conditions d'usinage à sec. Pour les applications avec liquide de refroidissement, l'utilisation de pinces ER étanches avec distribution interne du liquide (pression à travers l'outil jusqu'à 70 bar) nécessite la vérification de l'intégrité des joints toriques toutes les 50 heures pour empêcher la fuite du liquide de refroidissement et la corrosion de la queue d'outil.

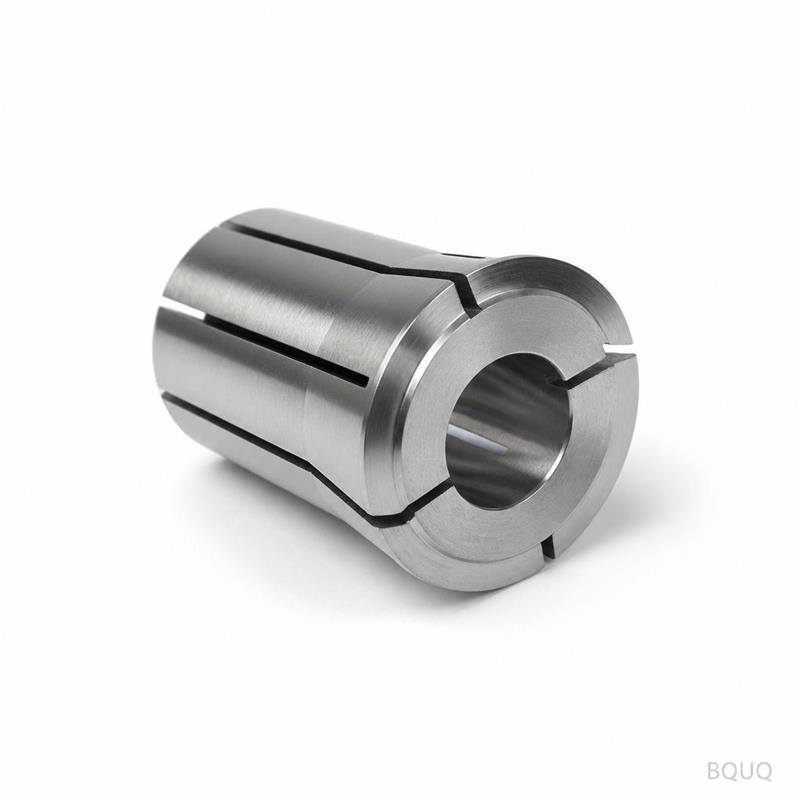

Les pinces ER peuvent-elles être utilisées pour le maintien de pièce (serrage de barres et de pièces) dans les tours suisses ?
Oui, les pinces ER sont de plus en plus utilisées pour le maintien de pièce dans les tours à poupée mobile, spécifiquement pour le serrage de barres et de pièces finies dans la broche principale et la contre-broche, avec des tolérances de serrage de ±0,01 mm sur des diamètres de 1,0 mm à 42 mm. Pour les applications d'alimentation de barres, les pinces ER avec une surface de serrage striée ou trempée (HRC 60) fournissent une entraînement positif et empêchent le glissement de la barre pendant la rotation à haute vitesse jusqu'à 10 000 tr/min, en particulier pour les profils de barres hexagonaux et carrés. Dans la contre-broche pour les opérations de tronçonnage et de reprise, les pinces ER offrent une flexibilité de plage de serrage de 1 mm, permettant à la même pince de gérer de légères variations de diamètre dans la matière brute (par exemple, acier étiré à froid avec une tolérance de ±0,05 mm) sans changer d'outillage, réduisant ainsi le temps de cycle de 2 à 3 secondes par pièce. Cependant, pour la production continue de plus de 50 000 pièces avec des tolérances de diamètre serrées, les douilles de guidage dédiées ou le maintien hydraulique peuvent encore être préférés en raison de leur répétabilité supérieure de ±0,003 mm.
Comment sélectionner la qualité de pince ER correcte pour différentes applications d'usinage ?
La sélection de la qualité de pince ER correcte dépend des exigences de tolérance de l'application d'usinage, de la vitesse de broche et des forces de coupe, avec trois qualités principales disponibles : standard (0,015 mm de TIR), précision (0,005 mm de TIR) et ultra-précision (0,003 mm de TIR). Pour les opérations d'ébauche dans les tours automatiques avec des taux d'enlèvement de matière supérieurs à 50 cm³/min, les pinces de qualité standard suffisent et offrent un coût inférieur et une meilleure résistance aux chocs. Les pinces de qualité précision sont obligatoires pour les opérations de finition où les tolérances des pièces sont inférieures à ±0,01 mm, et elles doivent toujours être associées à un porte-outil de précision correspondant (précision de cône de 0,002 mm) pour atteindre le faux-rond déclaré. Les pinces ultra-précision, coûtant 40 à 60 $ chacune, sont réservées au micro-usinage de composants médicaux ou aérospatiaux avec des tolérances inférieures à ±0,005 mm, et elles nécessitent un environnement en salle blanche et un serrage contrôlé en couple pour maintenir leurs performances.
Quels sont les modes de défaillance courants des pinces ER et comment peuvent-ils être évités ?
Les modes de défaillance les plus courants des pinces ER dans les tours à poupée mobile sont l'usure du cône, la fissuration des fentes et la perte d'élasticité, généralement causés par un serrage excessif au-delà du couple recommandé ou par l'utilisation d'une pince en dehors de sa plage de serrage spécifiée. Un serrage excessif d'une pince ER25 au-delà de 130 Nm peut déformer le cône et augmenter le faux-rond de 0,03 mm, tandis que l'utilisation d'une pince de 6,0 mm pour serrer une queue de 5,5 mm (hors de la plage de 1 mm) entraîne une force de serrage inégale et une fatigue prématurée des fentes. Pour prévenir ces défaillances, mettez en place un protocole de clé dynamométrique pour tous les changements de pinces, inspectez les pinces pour détecter les fissures de surface à l'aide d'un contrôle par ressuage tous les 1 000 cycles, et remplacez les pinces qui présentent toute réduction de la plage de serrage ou une usure visible sur la surface de serrage. Dans la production en grand volume avec liquide de refroidissement, le passage à une pince en acier fortement allié avec un revêtement TiN peut réduire les taux d'usure de 50 % et prévenir le grippage induit par la corrosion.
Conclusion
Le rôle croissant des pinces ER dans les tours à poupée mobile et les tours automatiques est une réponse directe à la demande de précision, de flexibilité et de rentabilité accrues dans l'usinage CNC moderne. Avec une précision de faux-rond prouvée de 0,005 mm, une flexibilité de plage de serrage de 1 mm par pince et une structure de coûts qui génère un retour sur investissement en quelques mois, les pinces ER offrent un équilibre inégalé de performances et de valeur pour les fabricants produisant des pièces avec des tolérances allant jusqu'à ±0,01 mm. Alors que les vitesses de broche et les niveaux d'automatisation continuent d'augmenter, l'adoption de pinces ER de qualité précision avec des protocoles de maintenance appropriés deviendra encore plus critique pour maintenir un avantage concurrentiel dans la fabrication de précision.
FAQ
Quelle est la vitesse de broche maximale pour les pinces ER dans les tours suisses ?
Les pinces ER standard peuvent fonctionner en toute sécurité à des vitesses de broche allant jusqu'à 25 000 tr/min pour les tailles ER16, tandis que les pinces plus grandes comme la ER32 sont généralement limitées à 12 000 tr/min. Pour les vitesses supérieures à 20 000 tr/min, il est essentiel d'utiliser des écrous de pince équilibrés (classe d'équilibrage G2.5) pour prévenir le faux-rond induit par les vibrations. Consultez toujours le tableau des vitesses du fabricant de pinces, car une vitesse excessive peut entraîner une perte de serrage de la pince en raison de la force centrifuge.
À quelle fréquence les pinces ER doivent-elles être remplacées en production continue ?
Les pinces ER doivent être remplacées tous les 5 000 à 10 000 cycles de serrage, ou plus fréquemment si les mesures de faux-rond dépassent la limite de tolérance de l'application. En production continue fonctionnant 24h/24 et 7j/7, cela se traduit généralement par une durée de vie de 1 à 3 mois par pince. Une inspection régulière de l'usure des fentes et des dommages du cône tous les 500 cycles est recommandée pour prévenir une défaillance catastrophique de l'outil.
Une seule pince ER peut-elle maintenir à la fois des queues d'outil métriques et en pouces ?
Oui, une pince ER peut maintenir à la fois des queues d'outil métriques et en pouces tant que le diamètre de la queue se trouve dans la plage de serrage de 1 mm de la pince. Par exemple, une pince ER16 pour 6,0 mm maintiendra également une queue de 1/4 de pouce (6,35 mm), bien que la précision de faux-rond puisse légèrement se dégrader. Pour une précision optimale, utilisez toujours une pince adaptée au diamètre exact de la queue.
Quelle est la différence entre les pinces ER et les pinces ER à ressort ?
Les termes sont souvent utilisés de manière interchangeable, mais les « pinces ER à ressort » font référence à la conception standard à fentes qui utilise l'action de rappel élastique pour serrer l'outil. Les véritables pinces ER sont un sous-type de pinces à ressort, distinguées par leur angle de cône spécifique de 8 degrés et leurs dimensions normalisées selon la norme DIN 6499. Toutes les pinces ER fonctionnent comme des pinces à ressort, mais toutes les pinces à ressort ne sont pas de type ER.
Les pinces ER sont-elles adaptées à l'outillage avec liquide de refroidissement traversant ?
Oui, les pinces ER sont disponibles avec une conception étanche pour le fonctionnement avec liquide de refroidissement traversant à des pressions allant jusqu'à 70 bar. Les pinces ER étanches utilisent des joints toriques dans l'écrou et une conception de pince spécialisée pour empêcher les fuites de liquide de refroidissement. Pour le liquide de refroidissement à haute pression au-dessus de 50 bar, assurez-vous que l'ensemble du porte-outil est homologué pour cette pression afin d'éviter une défaillance des joints.
