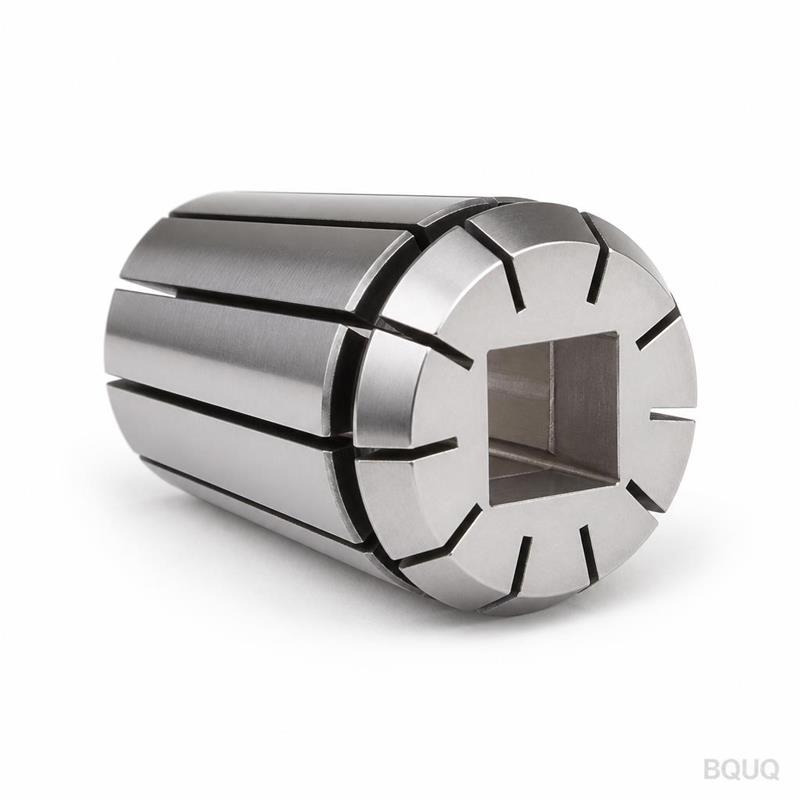

Qu’est-ce qui stimule la demande croissante pour les systèmes de porte-outils à changement rapide ?
La demande croissante pour les systèmes de porte-outils à changement rapide est motivée par la nécessité de réduire le temps de non-coupe, d'augmenter l'utilisation de la broche et de maintenir une précision de répétabilité dans les environnements de production à volume élevé et faible quantité. En permettant des changements d'outils en moins de 10 secondes avec une répétabilité de position de 0,002 mm, ces systèmes répondent directement aux 30 % à 50 % du temps de cycle souvent perdus lors des changements d'outils manuels dans les opérations CNC conventionnelles. Pour les fabricants confrontés à des pénuries de main-d'œuvre et à des marges bénéficiaires plus serrées, le retour sur investissement des systèmes à changement rapide est généralement inférieur à 6 mois, ce qui en fait une nécessité stratégique plutôt qu'un accessoire optionnel.
Quelles sont les spécifications techniques de base des porte-outils à changement rapide ?
Les systèmes de porte-outils à changement rapide sont définis par leur géométrie d'interface, leur mécanisme de serrage et leurs mesures de répétabilité. Les normes les plus courantes incluent le HSK (cône creux), le Capto (Coromant Capto) et le VDI (Verein Deutscher Ingenieure) avec des classes de précision spécifiques. Par exemple, un porte-outil HSK-A63 offre un angle de cône de 0,5 degré, une force de serrage de 18 kN et un faux-rond radial de 0,003 mm à 3 fois le diamètre. Le système Capto C6 fournit un cône polygonal qui transmet un couple allant jusqu'à 120 Nm avec une répétabilité de 0,002 mm. La force de serrage des mandrins à expansion hydraulique varie de 1500 à 3000 bar, tandis que les porte-outils à frettage reposent sur la dilatation thermique à 350 degrés Celsius pour atteindre un couple de serrage allant jusqu'à 900 Nm. Ces spécifications sont importantes car elles déterminent si le système peut supporter l'usinage à grande vitesse (au-dessus de 15 000 tr/min) sans vibration ni extraction de l'outil.
Comment la technologie à changement rapide réduit-elle les temps d'arrêt des machines en pratique ?
Le principal avantage économique des porte-outils à changement rapide est la réduction du temps d'inactivité de la machine, ce qui augmente directement l'utilisation de la broche. Les changements d'outils manuels sur un centre d'usinage vertical (VMC) prennent généralement 3 à 5 minutes par changement, y compris la mesure de l'outil et le réglage des décalages. En revanche, un système à changement rapide avec des outils préréglés peut effectuer la même opération en 15 à 30 secondes, ce qui représente une réduction de 90 % du temps de changement. Pour un atelier effectuant 20 changements d'outils par jour, cela permet d'économiser 1,5 à 2 heures de temps productif quotidiennement. Considérons une opération en trois équipes avec un taux machine de 120 USD par heure ; les économies annuelles résultant de la mise en œuvre de porte-outils à changement rapide sur une seule machine sont d'environ 50 000 USD. De plus, la réduction de la manipulation manuelle diminue le risque d'erreur de l'opérateur, qui représente 5 % à 10 % des pièces mises au rebut dans les configurations conventionnelles, améliorant ainsi le rendement de première passe jusqu'à 8 %.
Pourquoi les systèmes à changement rapide sont-ils essentiels pour la production à volume élevé et faible quantité ?
Les tendances modernes de fabrication, telles que la personnalisation de masse et la livraison juste-à-temps, ont déplacé la production de longues séries de pièces identiques vers des lots fréquents de petites quantités. Dans un environnement à volume élevé, une machine CNC typique peut nécessiter 5 à 10 outils différents par pièce, et les changements de programme peuvent se produire 4 à 6 fois par équipe. Sans outillage à changement rapide, le temps de changement cumulé peut consommer 40 % des heures machine disponibles, rendant l'opération non rentable. Les systèmes à changement rapide permettent un préréglage "une touche" des outils hors ligne, permettant aux opérateurs de préparer le travail suivant pendant que la machine est encore en coupe. Les données d'une enquête de 2023 auprès de 200 ateliers d'usinage dans la province du Guangdong ont montré que les installations utilisant des porte-outils à changement rapide réduisaient le temps de changement de lot moyen de 45 minutes à 8 minutes, soit une amélioration de 82 %. Cette capacité permet à des tailles de lots plus petites (par exemple, 50 pièces au lieu de 500) d'être économiquement viables, réduisant les coûts de détention des stocks de 15 % à 20 %.
Quelles industries adoptent le plus rapidement les porte-outils à changement rapide ?
L'adoption la plus rapide des systèmes de porte-outils à changement rapide se produit dans les secteurs de l'automobile, de l'aérospatiale et des dispositifs médicaux, où la précision et la traçabilité sont non négociables. Dans l'usinage des groupes motopropulseurs automobiles, les systèmes à changement rapide sont utilisés pour la production à grand volume de culasses et de boîtiers de transmission, où une tolérance de 0,01 mm sur les diamètres d'alésage est standard. Les fabricants aérospatiaux, tels que ceux produisant des aubes de turbine et des composants structurels, exigent des porte-outils avec une précision de cône AT3 ou supérieure, ce qui garantit un faux-rond inférieur à 0,005 mm à 2,5 fois le diamètre. L'industrie médicale, qui usine des implants en titane et en acier inoxydable, apprécie la capacité du système à changement rapide à maintenir une séparation stérile des outils et à réduire les risques de contamination croisée. De plus, l'industrie électronique, qui produit des dissipateurs thermiques pour le refroidissement des semi-conducteurs, utilise des porte-outils à changement rapide pour passer rapidement entre des micro-forets (diamètre 0,3 mm) et des fraises, avec une précision de position de 0,005 mm. Ces industries rapportent que les systèmes à changement rapide réduisent les erreurs de configuration de 70 % et améliorent la durée de vie des outils de 12 % grâce à une pression de serrage constante.
Combien coûte un système de porte-outils à changement rapide et quel est le retour sur investissement ?
L'investissement initial pour un système de porte-outils à changement rapide varie considérablement en fonction du type d'interface, du mécanisme de serrage et de la précision requise. Un porte-outil statique VDI 40 de base coûte entre 60 et 120 USD, tandis qu'un mandrin à expansion hydraulique HSK-A63 varie de 250 à 450 USD. Pour un système complet—comprenant un prérégleur, des vis de traction et 20 porte-outils—l'investissement total est généralement de 8 000 à 15 000 USD par machine. Cependant, la période de récupération est courte. En supposant un coût machine de 100 USD par heure et une réduction des temps d'arrêt de 1,5 heure par jour, les économies mensuelles sont de 3 000 USD, ce qui conduit à un retour sur investissement complet en 4 à 5 mois. Le tableau suivant résume les coûts typiques et les mesures de performance pour les systèmes à changement rapide courants :
| Type de système | Norme d'interface | Force de serrage (kN) | Répétabilité (mm) | Coût par porte-outil (USD) | Délai de livraison typique (semaines) |
| Expansion hydraulique | HSK-A63 | 18 | 0,002 | 350 | 2 |
| Frettage | HSK-T63 | 20 | 0,003 | 280 | 3 |
| Pince mécanique | ER32 | 8 | 0,005 | 85 | 1 |
| Modulaire Capto | C6 | 22 | 0,002 | 420 | 4 |
| Statique VDI | VDI 40 | 15 | 0,010 | 95 | 1 |
Quels sont les modes de défaillance courants et comment peuvent-ils être évités ?
Les modes de défaillance les plus fréquents pour les porte-outils à changement rapide incluent la perte de force de serrage, l'usure du cône et l'extraction de la broche sous des charges de coupe lourdes. L'usure du cône se produit lorsque le porte-outil est inséré dans la broche alors que la broche tourne encore ou lorsque les surfaces du cône sont contaminées par du liquide de refroidissement ou des copeaux. Un cône usé au-delà de 0,005 mm de circularité peut provoquer des vibrations et réduire la durée de vie de l'outil de 30 %. Pour éviter cela, les opérateurs doivent nettoyer le cône et l'alésage de la broche avec un jet d'air et un chiffon non pelucheux avant chaque insertion, un processus qui ne prend que 5 secondes. Un autre problème est la dilatation thermique dans les porte-outils à frettage ; si la température de la bobine de chauffage dépasse 380 degrés Celsius, la dureté du porte-outil peut chuter en dessous de HRC 50, entraînant une défaillance prématurée. L'étalonnage régulier de l'unité de chauffage et l'utilisation d'une pâte thermique avec un point de fusion de 180 degrés Celsius peuvent atténuer ce risque. Enfin, la perte de couple dans les pinces mécaniques est un problème courant ; le resserrage après les 50 premiers cycles selon les spécifications du fabricant (par exemple, 100 Nm pour un écrou ER32) empêche le glissement de l'outil.
Comment choisir le bon porte-outil à changement rapide pour votre machine CNC ?
La sélection du bon système à changement rapide nécessite de faire correspondre l'interface du porte-outil au cône de broche de la machine et aux exigences de couple de l'opération de coupe. Tout d'abord, vérifiez le type de cône de broche (par exemple, BT40, CAT40, HSK-63A) et la vitesse maximale de la broche ; pour les opérations au-dessus de 12 000 tr/min, les interfaces HSK ou Capto sont recommandées plutôt que BT ou CAT en raison de leur conception équilibrée et de leur rigidité de serrage plus élevée. Deuxièmement, évaluez les forces de coupe : pour l'ébauche lourde avec une fraise de 20 mm dans l'acier, un mandrin hydraulique avec un couple de serrage de 300 Nm est nécessaire, tandis que les opérations de finition avec une fraise de 6 mm peuvent utiliser une pince de précision. Troisièmement, tenez compte du porte-à-faux de l'outil ; pour les porte-à-faux dépassant 4 fois le diamètre de l'outil, utilisez un porte-outil à frettage pour minimiser le faux-rond et les vibrations. Enfin, assurez la compatibilité avec votre prérégleur d'outils et votre logiciel de gestion des outils, car l'efficacité du système à changement rapide dépend de la capacité à prérégler les outils hors ligne à moins de 0,01 mm. BQUQ recommande d'effectuer un test de force de traction de la broche et de tirage avant l'achat ; une force de tirage minimale de 8 kN est requise pour une rétention sécurisée.
Quel est l'avenir de l'outillage à changement rapide avec l'automatisation et l'Industrie 4.0 ?
L'intégration des systèmes de porte-outils à changement rapide avec des changeurs d'outils robotisés et des logiciels de jumeau numérique est la prochaine frontière en matière d'efficacité de fabrication. Les magasins d'outils automatisés, combinés à des puces RFID intégrées dans les porte-outils, permettent un suivi en temps réel de l'usure des outils et de la durée de vie restante, avec des données transmises au contrôleur CNC via un protocole standard IO-Link. Par exemple, un bras robotisé peut remplacer un outil usé en 12 secondes sans intervention humaine, en utilisant les multiples clavettes de l'interface à changement rapide pour l'auto-orientation. Les algorithmes de maintenance prédictive analysent les données de force de serrage pour prévoir l'usure du cône, alertant les opérateurs 50 heures avant qu'une défaillance ne se produise. Dans les usines intelligentes, le système à changement rapide devient un nœud de données, signalant les vibrations, la température et la charge de coupe au MES (système d'exécution de la fabrication). Cette connectivité réduit les temps d'arrêt non planifiés de 25 % et prolonge la durée de vie des porte-outils de 20 %. L'équipe d'ingénierie de BQUQ développe actuellement un porte-outil intelligent avec des jauges de contrainte intégrées capables de mesurer la force de coupe en temps réel, avec une précision de prototype de +/- 2 %.
Comment BQUQ garantit-elle la qualité et la précision des porte-outils à changement rapide ?
Dans l'installation de BQUQ à Dongguan, nous fabriquons des porte-outils à changement rapide en mettant l'accent sur la géométrie du cône et la finition de surface, atteignant une circularité de 0,001 mm et une rugosité de surface de Ra 0,2 micromètres sur le cône. Nos rectifieuses CNC, fonctionnant à 2 500 tr/min avec des meules CBN, maintiennent des tolérances de +/- 0,002 mm sur l'angle du cône. Chaque porte-outil subit une inspection à 100 % à l'aide d'une machine à mesurer tridimensionnelle (MMT) avec une résolution de 0,0005 mm, et un test d'équilibrage dynamique à 20 000 tr/min pour garantir un degré d'équilibrage G2.5. Pour nos porte-outils HSK, la force de traction est calibrée à 18 kN +/- 1 %, et le taux de contact du cône est vérifié à plus de 90 % à l'aide de pâte à bleuir. Nous proposons également des modifications personnalisées, telles que des porte-outils de longueur étendue jusqu'à 160 mm et des versions avec refroidissement interne avec une pression nominale de 80 bar. Forte de 20 ans d'expérience dans l'usinage CNC et l'emboutissage de métaux, BQUQ fournit un support technique pour la sélection du système de serrage optimal en fonction de vos paramètres de matériau et de coupe spécifiques.
Les porte-outils à changement rapide peuvent-ils améliorer la finition de surface et la durée de vie des outils ?
Oui, les porte-outils à changement rapide améliorent directement la finition de surface et la durée de vie des outils en fournissant une pression de serrage constante et en minimisant le faux-rond. Un mandrin à expansion hydraulique avec un faux-rond de 0,002 mm réduit l'amplitude des vibrations de 40 % par rapport à un mandrin à pince standard, ce qui se traduit par une amélioration de la finition de surface de Ra 1,6 à Ra 0,8 micromètres sur l'aluminium. La durée de vie de l'outil est prolongée car la force de serrage uniforme empêche le micro-glissement, qui est la principale cause de l'usure prématurée en dépouille. Lors d'un test de fraisage d'aluminium 6061-T6 à 15 000 tr/min avec une fraise en carbure de 12 mm, un porte-outil à frettage a atteint une durée de vie d'outil 35 % plus longue qu'un porte-outil à vis latérale. L'absence de pièces mobiles dans les systèmes hydrauliques et à frettage élimine également le risque de perte de force de serrage due au desserrage de l'écrou, ce qui est une cause courante de rupture d'outil. Pour l'usinage à grande vitesse de l'acier trempé (HRC 52), la rigidité du système à changement rapide réduit le broutement de 60 %, permettant une augmentation de 20 % de la vitesse d'avance tout en maintenant la même qualité de surface.
Quelles sont les meilleures pratiques pour l'entretien des systèmes de porte-outils à changement rapide ?
Un entretien approprié prolonge la durée de vie des porte-outils à changement rapide à 10 000 à 15 000 cycles d'insertion. La routine critique est le nettoyage et la lubrification des surfaces du cône et de serrage avant chaque utilisation, en utilisant un solvant qui s'évapore sans résidu, comme l'alcool isopropylique. Pour les mandrins hydrauliques, vérifiez le niveau et la pression de l'huile hydraulique tous les 500 cycles ; la pression de serrage doit rester dans les 5 % de la spécification initiale (par exemple, 300 bar). Pour les porte-outils à frettage, surveillez les performances de la bobine de chauffage ; si le temps de chauffage pour atteindre 350 degrés Celsius dépasse 8 secondes, la bobine peut se dégrader. Inspectez les vis de traction mensuellement ; une vis de traction usée peut provoquer un enfoncement trop profond du porte-outil dans la broche, entraînant une perte de 50 % de la force de tirage. De plus, effectuez un contrôle du faux-rond de la broche tous les 6 mois à l'aide d'un comparateur avec une résolution de 0,001 mm ; si le faux-rond dépasse 0,005 mm à la ligne de jauge, rectifiez le cône ou remplacez le porte-outil. BQUQ fournit un service de reconditionnement qui rectifie les cônes et remplace les composants usés à un coût de 30 % d'un nouveau porte-outil.
Quel est le délai de livraison typique pour les porte-outils à changement rapide personnalisés ?
Pour les porte-outils à changement rapide standard disponibles en stock, les délais de livraison sont généralement de 1 à 2 semaines. Les porte-outils personnalisés, tels que ceux avec des diamètres de queue spéciaux, des longueurs étendues ou des canaux de refroidissement uniques, nécessitent 3 à 4 semaines pour la fabrication chez BQUQ. Le processus comprend la vérification de la conception, l'approvisionnement en matériaux (par exemple, acier allié 8620 pour le corps), l'usinage CNC, le traitement thermique à HRC 58-60, la rectification et l'inspection finale. Pour les commandes à grand volume dépassant 100 pièces, BQUQ peut réduire le délai de livraison à 2 semaines en utilisant des fixations dédiées et un traitement en parallèle. Dans les cas urgents, un service express de 3 jours est disponible pour les modifications simples, telles que l'ajout d'un méplat pour une vis de fixation ou le changement du filetage d'entrée du liquide de refroidissement. Lors de la commande, fournissez l'interface de broche (par exemple, HSK-63A), le diamètre de la queue d'outil, le couple de serrage requis et la vitesse de fonctionnement maximale pour garantir des spécifications correctes.
Conclusion
La demande croissante pour les systèmes de porte-outils à changement rapide est une réponse directe au besoin de l'industrie manufacturière en matière d'agilité, de précision et d'efficacité des coûts. Avec des réductions documentées du temps de changement allant jusqu'à 90 %, des améliorations de la durée de vie des outils de 20 % à 35 % et un retour sur investissement en moins de 6 mois, ces systèmes ne sont plus un luxe mais un composant fondamental de l'usinage CNC compétitif. Alors que l'automatisation et la fabrication axée sur les données continuent d'évoluer, le porte-outil à changement rapide servira d'interface critique entre la broche de la machine et l'outil de coupe, permettant la flexibilité requise pour les usines du futur. Pour les ingénieurs évaluant leur stratégie d'outillage actuelle, les données sont claires : la mise en œuvre de systèmes à changement rapide génère des avantages opérationnels et financiers immédiats.
Quelle est la différence entre les systèmes à changement rapide HSK et Capto ?
Le HSK utilise une queue conique creuse qui se dilate sous la pression de serrage, fournissant à la fois un positionnement radial et axial, tandis que le Capto utilise un cône polygonal qui offre un couple de transmission plus élevé et des propriétés d'auto-centrage. Le HSK
