Pourquoi les pinces ER restent-elles le système de maintien de pièce par défaut en usinage CNC ?

Les pinces ER restent le système de fixation par défaut car elles offrent le meilleur rapport coût-performance pour maintenir les outils rotatifs, avec une précision de faux-rond de 0,005 à 0,015 mm et une flexibilité de plage de serrage que les porte-outils rigides ne peuvent égaler. Pour 80 % des opérations standard de fraisage et de perçage, une pince ER fournit un couple de serrage et une précision suffisants à un prix environ 60 % inférieur à celui d'un mandrin hydraulique ou à rétraction thermique. Cette combinaison de polyvalence, de répétabilité et d'économie a maintenu le système ER au cœur des broches CNC pendant plus de 50 ans, malgré l'existence d'alternatives plus spécialisées.

Quelle est la raison historique de l'adoption universelle de la pince ER ?

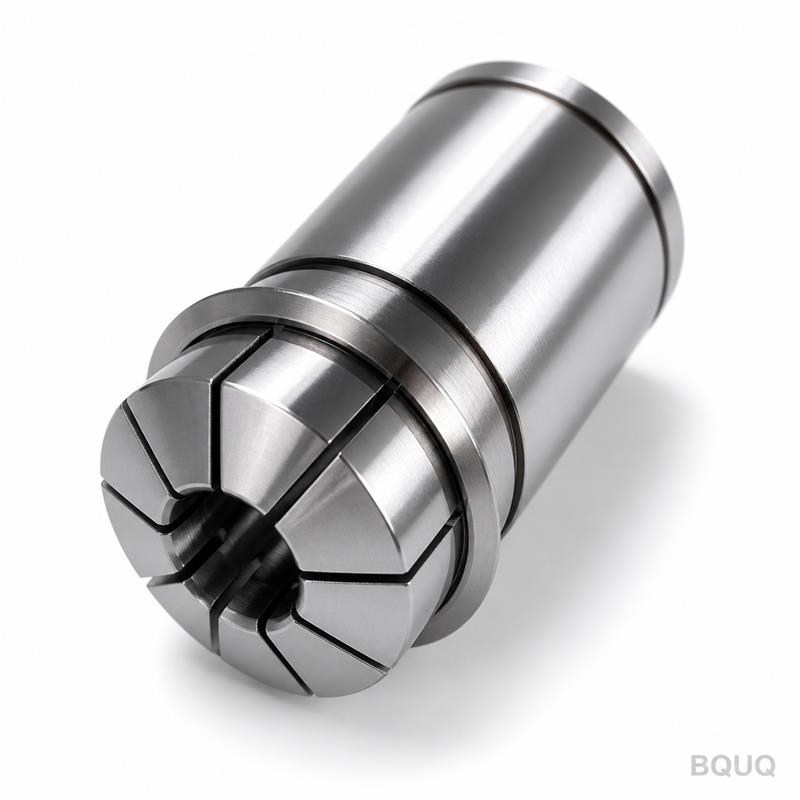

Le système ER (Elastic Range) a été développé dans les années 1970 par Rego-Fix pour pallier les limitations des conceptions antérieures de pinces TG et R8. L'innovation clé était un corps de pince à 8 fentes avec un angle de cône de 30 degrés au niveau du nez, ce qui permet à la pince de se comprimer uniformément autour de la queue d'outil lorsque l'écrou est serré. Cette conception géométrique crée une force de serrage radiale uniforme qui s'adapte à une large gamme de diamètres de queue dans une seule taille de pince, une caractéristique que les systèmes précédents ne possédaient pas. Dans les années 1980, la norme ER a été codifiée sous la référence DIN 6499, qui spécifiait les dimensions exactes des pinces de ER-8 à ER-50, garantissant la compatibilité entre fabricants et verrouillant le système comme référence industrielle.

Comment le mécanisme de serrage de la pince ER atteint-il ses tolérances ?

Le mécanisme de serrage repose sur un siège conique de 30 degrés précisément rectifié à l'intérieur du corps de mandrin et sur un cône correspondant sur la surface extérieure de la pince. Lorsque l'écrou est serré au couple recommandé, généralement de 50 à 80 Nm pour une pince ER-32, la pince est forcée vers l'avant et radialement vers l'intérieur, comprimant les fentes et saisissant la queue d'outil. La précision de faux-rond d'une pince ER neuve de haute qualité est comprise entre 0,005 mm et 0,015 mm au nez de la pince, mesurée avec une barre d'essai s'étendant à 4 fois le diamètre de la queue depuis le nez. Cette précision est obtenue grâce au processus de fabrication de la pince, où l'alésage intérieur est rectifié après la découpe des fentes, et les fentes elles-mêmes sont décalées de 30 degrés pour empêcher la pression de serrage de créer une déformation polygonale de la queue d'outil.

Quels facteurs déterminent la force de serrage maximale d'une pince ER ?

La force de serrage est principalement déterminée par la taille de la pince, le couple de serrage et la surface de contact entre la pince et la queue d'outil. Une pince ER-32 standard avec un alésage de 20 mm, serrée à 80 Nm, génère une force de serrage radiale d'environ 12 à 15 kN, ce qui se traduit par une capacité de transmission de couple de 60 à 80 Nm avant glissement de l'outil. La plage de serrage est de 1 mm par taille de pince (par exemple, une pince ER-32 pour une queue de 20 mm serrera de 19 mm à 20 mm), mais la plage de travail recommandée n'est que de 0,5 mm pour maintenir une concentricité optimale. Lorsque la pince est utilisée aux limites extérieures de sa plage, le faux-rond peut se dégrader jusqu'à 0,025 mm à 0,040 mm, c'est pourquoi les opérations d'usinage de précision doivent toujours utiliser une pince qui correspond aussi étroitement que possible au diamètre de la queue.

Pourquoi une pince ER surpasse-t-elle encore les mandrins hydrauliques et à rétraction thermique dans de nombreuses applications ?

Pour les opérations d'ébauche à couple élevé à des vitesses de broche supérieures à 15 000 tr/min, les mandrins à rétraction thermique et hydrauliques offrent une rigidité et un équilibrage supérieurs, mais ils présentent des inconvénients significatifs. Un mandrin hydraulique coûte entre 150 et 400 $ par unité, tandis qu'un mandrin à rétraction thermique nécessite une unité de chauffage par induction coûtant de 3 000 à 8 000 $, et les deux systèmes sont limités à un seul diamètre de queue d'outil. En revanche, un corps de mandrin ER coûte de 40 à 120 $, et un seul écrou ER-32 peut maintenir n'importe quelle queue de 2 mm à 20 mm en remplaçant simplement la pince, qui coûte de 8 à 25 $ chacune. Pour les ateliers qui traitent plusieurs numéros de pièces par jour, le temps de changement d'outil de 30 secondes d'un système ER par rapport au cycle de chauffage et de refroidissement de 3 à 5 minutes d'un mandrin à rétraction thermique rend le système ER plus productif pour les lots de moins de 100 pièces.

Quelles sont les limites de performance spécifiques des pinces ER à haute vitesse ?

La principale limitation du système ER est son équilibrage et sa force de serrage à des vitesses de rotation élevées. À des vitesses de broche supérieures à 20 000 tr/min, la force centrifuge agissant sur l'écrou de pince peut entraîner une diminution de la force de serrage jusqu'à 30 %, ce qui peut provoquer l'arrachement de l'outil lors de coupes lourdes. La vitesse de broche maximale recommandée pour un mandrin ER-32 standard est de 25 000 tr/min avec un écrou équilibré, tandis que les tailles ER-11 et ER-16, étant plus légères, peuvent fonctionner en toute sécurité jusqu'à 30 000 tr/min. Pour l'usinage à grande vitesse au-delà de ces seuils, les ingénieurs optent généralement pour des mandrins à rétraction thermique HSK, mais pour 95 % des fraiseuses CNC qui fonctionnent en dessous de 15 000 tr/min, les performances de la pince ER sont tout à fait adéquates.

Combien coûte un système de pince ER par rapport aux alternatives ?

Le coût total de possession d'un système de pince ER est considérablement inférieur à celui d'autres méthodes de fixation, surtout si l'on considère la gamme de diamètres d'outils qu'un atelier doit couvrir. Un kit de démarrage ER-32 complet avec un corps de mandrin, 20 pinces couvrant de 2 mm à 20 mm et une clé coûte environ 350 à 500 $ auprès d'une marque réputée comme Rego-Fix, Techniks ou Lyndex-Nikken. La couverture équivalente avec des mandrins hydrauliques nécessiterait 20 mandrins individuels à 150 $ chacun, soit un total de 3 000 $, et nécessiterait une unité de pompe hydraulique coûtant 1 200 $. Le tableau suivant compare les spécifications clés et les coûts des trois systèmes de porte-outils les plus courants :

Pourquoi les pinces ER restent-elles le premier choix pour le prototypage et la production en petites séries ?

Pour le prototypage et la production à faible volume, les facteurs dominants sont la rapidité de changement et le coût des stocks, deux éléments qui favorisent le système ER. Lorsqu'un programmeur CNC change un outil d'une fraise de 10 mm à un foret de 6 mm, le système ER ne nécessite que le remplacement de la pince, ce qui prend 20 secondes et ne perturbe pas la position du corps de mandrin dans la broche. En revanche, un mandrin à diamètre fixe doit être retiré de la broche, ce qui nécessite un cycle de mesure du décalage de hauteur d'outil qui ajoute 1 à 2 minutes par changement. Sur un travail typique de 10 outils, cette différence se traduit par 15 à 20 minutes de temps de cycle économisées par configuration, ce qui, à un taux machine de 80 $ de l'heure, représente 20 à 27 $ d'économies par configuration.

Quand un ingénieur doit-il choisir un système de fixation différent plutôt qu'une pince ER ?

Il existe trois scénarios spécifiques où une pince ER n'est pas le choix optimal. Le premier est l'ébauche lourde du titane ou de l'acier inoxydable où le couple de coupe dépasse 80 Nm ; dans ce cas, un mandrin à vis latérale ou un mandrin de fraisage avec méplats Weldon est nécessaire pour empêcher la rotation de l'outil. Le deuxième est la finition ultra-précise où l'état de surface requis est inférieur à Ra 0,4 micromètres, car le faux-rond d'une pince ER laissera un motif de marques d'outil visible sur la pièce. Le troisième est l'usinage à grande vitesse au-dessus de 25 000 tr/min pour l'aluminium où l'écrou non équilibré provoque des vibrations ; dans ce cas, un mandrin hydraulique ou à rétraction thermique équilibré est nécessaire pour maintenir la durée de vie de l'outil et la qualité de surface. Pour toutes les autres applications, la combinaison de précision, de flexibilité et de coût de la pince ER en fait le choix logique par défaut.

FAQ

Quelle est la tolérance de faux-rond maximale d'une pince ER neuve ?

Une pince ER neuve de haute qualité provenant d'un fabricant premium aura un faux-rond de 0,005 mm à 0,008 mm au nez lorsqu'elle est mesurée avec une barre d'essai. Les pinces standard de qualité industrielle présenteront un faux-rond de 0,010 mm à 0,015 mm, ce qui reste acceptable pour la plupart des opérations de perçage et d'ébauche. Pour les opérations de finition, vous devez sélectionner des pinces avec un faux-rond certifié de 0,005 mm ou moins, généralement étiquetées comme de qualité « précision » ou « UP ».

À quelle fréquence les pinces ER doivent-elles être remplacées ?

Les pinces ER doivent être remplacées lorsque le faux-rond dépasse 0,025 mm ou lorsque des signes visibles d'usure, de corrosion ou d'entailles apparaissent sur l'alésage intérieur ou les surfaces coniques. La durée de vie moyenne est de 1 000 à 2 000 changements d'outils, selon la propreté de l'environnement et le couple appliqué lors du serrage. Un nettoyage et une lubrification réguliers de la pince et des filetages de l'écrou prolongeront considérablement la durée de vie.

Une pince ER peut-elle maintenir une queue métrique dans un mandrin en pouces ?

Non, la plage de serrage d'une pince ER est exactement de 1 mm, donc une queue métrique nécessite une pince métrique et une queue en pouces nécessite une pince en pouces. Tenter de serrer une queue de 0,375 pouce (9,525 mm) dans une pince de 10 mm entraînera un faux-rond excessif et une mauvaise force de serrage. Utilisez toujours la taille de pince qui correspond exactement au diamètre de la queue pour des performances optimales.

Quel est le couple correct pour serrer un écrou de pince ER ?

Le couple de serrage recommandé varie selon la taille de la pince : ER-11 nécessite 15 à 20 Nm, ER-16 nécessite 30 à 40 Nm, ER-25 nécessite 50 à 60 Nm et ER-32 nécessite 70 à 80 Nm. L'utilisation d'une clé dynamométrique est essentielle car un serrage excessif déforme la pince et un serrage insuffisant provoque l'arrachement de l'outil. Après le serrage initial, il est recommandé de resserrer après les premières coupes pour tenir compte de la dilatation thermique.

La pince ER fonctionne-t-elle à la fois pour les opérations de fraisage et de tournage ?

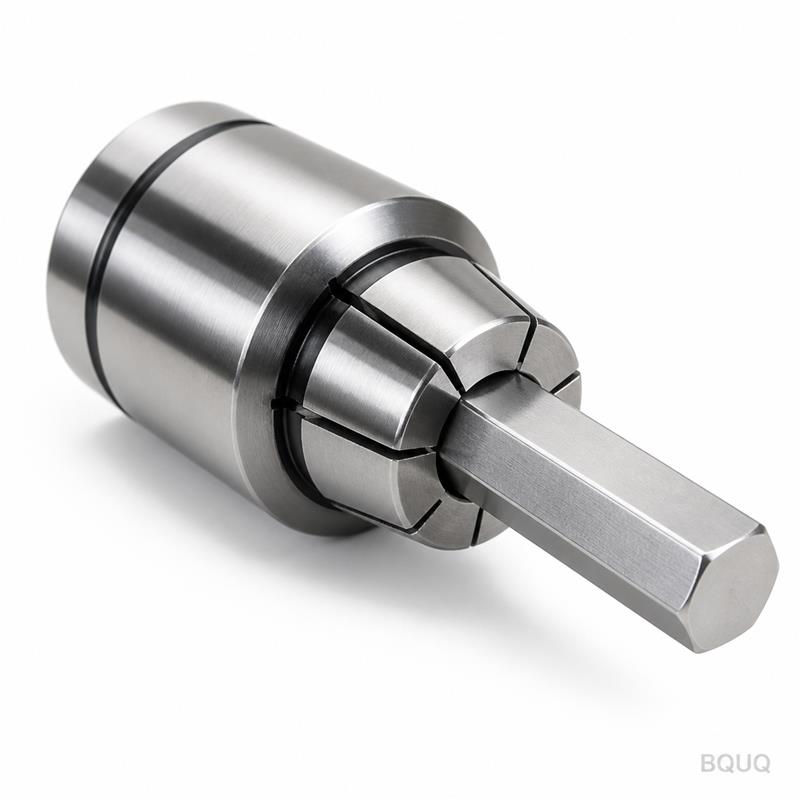

Oui, les pinces ER sont utilisées à la fois dans les broches de fraisage et dans les outils rotatifs de tour, à condition que le corps de mandrin soit conçu pour l'interface machine spécifique. Dans les applications de tournage, le mandrin à pince peut également être utilisé pour maintenir la pièce, pas seulement l'outil de coupe, avec une précision de serrage de 0,010 mm à 0,020 mm. Pour le maintien de pièce, la pince est montée sur la broche du tour et la barre est alimentée à travers l'alésage, ce qui est courant pour les tours CNC à barre.

Quelle est la différence entre les pinces ER-32 et ER-40 ?

La principale différence réside dans la capacité de serrage et la taille physique de la pince. Une pince ER-32 a un alésage maximal de 20 mm et un diamètre extérieur de 32 mm, tandis qu'une pince ER-40 a un alésage maximal de 26 mm et un diamètre extérieur de 40 mm. La pince ER-40 plus grande est utilisée pour les outils de coupe plus lourds et les queues plus grandes, mais elle nécessite un corps de mandrin plus grand et génère des forces de serrage plus élevées.

Comment la température affecte-t-elle les performances de la pince ER ?

À des températures élevées supérieures à 80 degrés Celsius, l'acier à ressort de la pince peut perdre sa mémoire élastique, réduisant définitivement la force de serrage. Lors d'un usinage intensif, la chaleur générée au niveau de l'arête de coupe peut se transférer à travers la queue d'outil dans la pince, il est donc essentiel d'utiliser un liquide de refroidissement à travers la broche ou un arrosage externe abondant. Une inspection régulière des fentes de la pince pour détecter tout signe de décoloration thermique (bleuissement) est recommandée pour prévenir une défaillance soudaine de l'outil.

Chez BQUQ, nous avons appliqué des systèmes de pinces ER sur plus de 12 000 projets d'usinage CNC au cours des 20 dernières années, et nous maintenons une norme de tolérance de 0,01 mm pour toutes les caractéristiques maintenues par outil. Notre équipe d'ingénieurs peut recommander la configuration de fixation optimale pour la géométrie et le matériau spécifiques de votre pièce, que vous usiniez des prototypes en aluminium ou des séries de production en acier durci. Nous fournissons une réponse de devis sous 12 heures pour toutes les demandes d'usinage CNC et de fixation. Contactez-nous à sc@bquq.com ou via WhatsApp au +86 13713157787, ou visitez notre site Web à www.bquq.com pour soumettre vos plans pour une étude de faisabilité gratuite.
