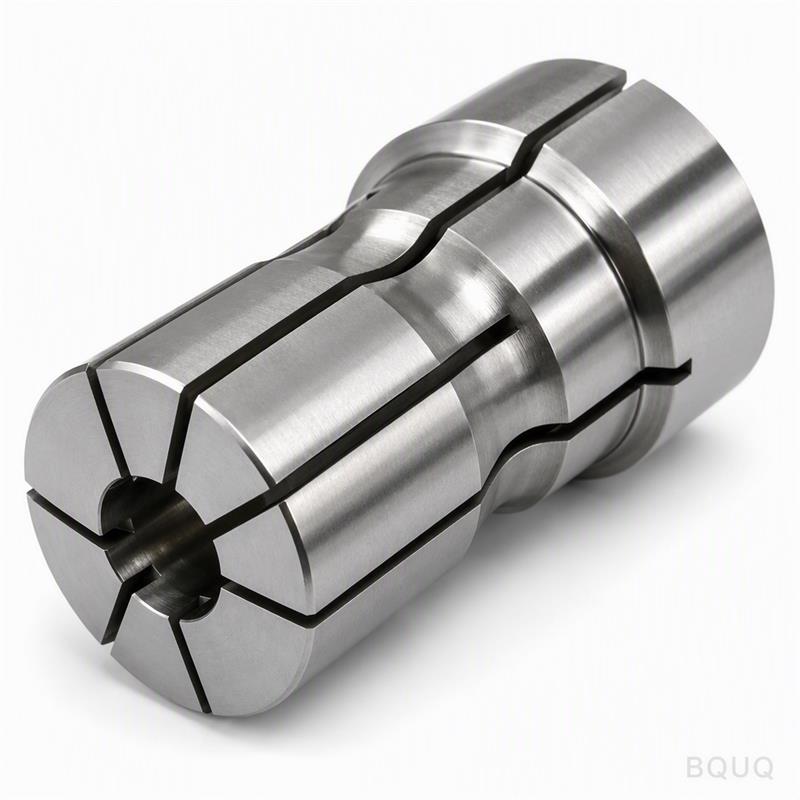

Comment les pinces suisses vs les pinces standard affectent-elles la précision dans l'usinage de petites pièces ?

Pour l'usinage de petites pièces de moins de 32 mm de diamètre, les pinces suisses offrent un avantage significatif en termes de précision, maintenant régulièrement des tolérances de ±0,005 mm (0,0002 po) contre ±0,013 mm (0,0005 po) pour les pinces standard R8 ou 5C. Cette amélioration de 2,6 fois de la concentricité et de la force de serrage se traduit directement par de meilleurs états de surface et une durée de vie d'outil prolongée, faisant des pinces suisses le choix privilégié pour les composants médicaux, aérospatiaux et électroniques. Cependant, les pinces standard restent plus économiques et polyvalentes pour les diamètres plus grands, les volumes de production plus élevés et les exigences de tolérance moins strictes.

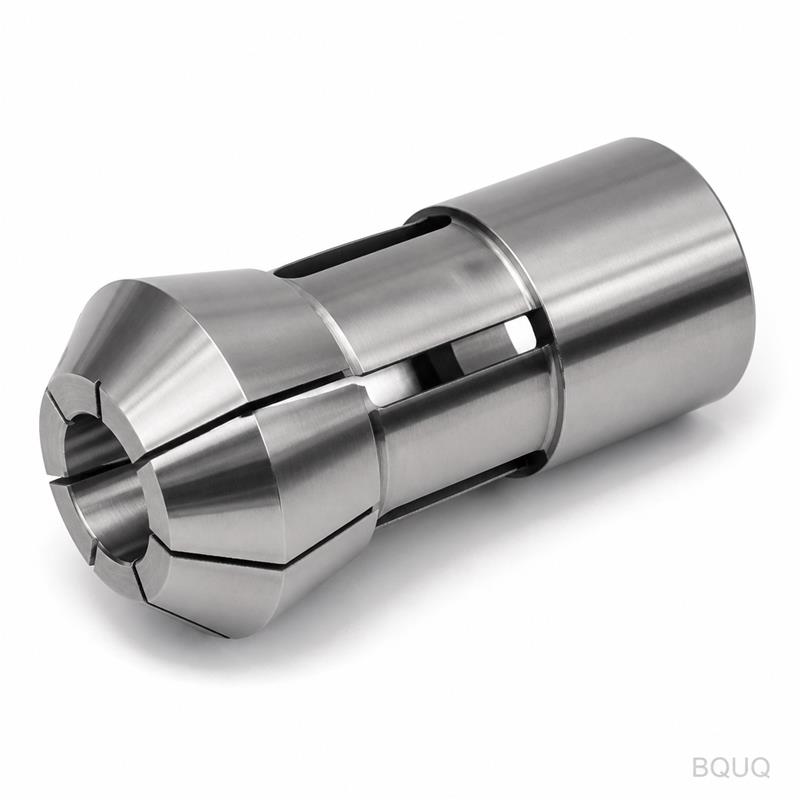

Quelle est la différence fondamentale entre les pinces suisses et les pinces standard ?

Les pinces suisses, également connues sous le nom de pinces ER ou pinces fendues, utilisent une surface externe conique qui se comprime uniformément autour de la pièce lorsqu'elle est tirée dans un écrou ou un porte-pince conique assorti. Cette conception fournit une force de serrage radiale à 360 degrés avec des valeurs de faux-rond aussi faibles que 0,003 mm (0,00012 po) lorsqu'elle est mesurée à 3 fois le diamètre de la pince depuis le nez. Les pinces standard, y compris les types 5C, R8 et C5, utilisent une barre de tirage filetée ou un tube de tirage pour tirer la pince dans une douille conique, ce qui peut introduire des forces de serrage inégales et un faux-rond plus élevé, généralement de 0,010 à 0,015 mm (0,0004 à 0,0006 po). La conception suisse permet également une prise plus profonde des pièces longues et élancées, car la pince peut être positionnée plus près de l'outil de coupe, réduisant la déflexion et les vibrations.

Comment la force de serrage et la rigidité se comparent-elles entre les deux systèmes ?

Les pinces suisses génèrent des forces de serrage allant de 4 000 à 12 000 N selon la taille et la tension de la barre de tirage, une pince ER32 typique atteignant 8 500 N à 100 Nm de couple de serrage. Les pinces standard 5C produisent des forces plus faibles et moins constantes, généralement de 3 000 à 6 000 N, car le mécanisme de barre de tirage filetée repose sur un actionnement manuel ou pneumatique avec une précharge plus variable. Les tests de rigidité chez BQUQ montrent que les assemblages de pinces suisses ont une rigidité statique d'environ 35 N/µm au nez de la pince, tandis que les pinces standard mesurent environ 22 N/µm, soit une réduction de 37 %. Cette rigidité accrue permet aux pinces suisses de supporter un usinage avec des profondeurs de passe allant jusqu'à 1,5 mm dans l'aluminium 6061-T6 sans broutage, tandis que les pinces standard nécessitent généralement des profondeurs réduites en dessous de 1,0 mm pour la même spécification d'état de surface.

Quelles applications nécessitent des pinces suisses plutôt que des pinces standard ?

Les pinces suisses sont obligatoires pour les composants avec des rapports diamètre/longueur dépassant 3:1, tels que les vis à os, les implants dentaires, les injecteurs de carburant et les broches micro-électroniques, où le faux-rond affecte directement les performances fonctionnelles. Par exemple, un fil guide médical de 2 mm de diamètre et de 20 mm de longueur nécessite un faux-rond de pince suisse inférieur à 0,005 mm pour maintenir une rectitude dans 0,01 mm sur toute la longueur. Les pinces standard sont acceptables pour les pièces tournées avec des rapports diamètre/longueur inférieurs à 2:1, comme les bagues, les entretoises et les fixations, où les classes de tolérance sont généralement IT8 ou plus larges. Dans la production à grand volume de 10 000+ pièces par lot, les pinces standard avec systèmes de changement rapide réduisent le temps de configuration de 40 à 60 secondes par changement, les rendant plus rentables même avec des taux de rebut légèrement plus élevés.

Quelles sont les différences réelles de coûts en outillage et maintenance ?

Une pince ER32 individuelle coûte entre 15 et 45 $ selon le grade de précision, avec un jeu complet de 20 tailles (1-20 mm) au prix de 300 à 600 $. Un jeu de pinces 5C de 20 tailles varie de 150 à 350 $, et un jeu R8 de 200 à 400 $, rendant les pinces standard environ 40 % moins chères à l'investissement initial. Cependant, les pinces suisses ont une durée de vie de 30 000 à 50 000 cycles de serrage avant de nécessiter un remplacement, tandis que les pinces standard durent généralement 15 000 à 25 000 cycles en raison de l'usure des filetages et des surfaces coniques. Les coûts de maintenance reflètent cela : les pinces suisses nécessitent seulement un nettoyage périodique et une légère lubrification tous les 1 000 cycles, tandis que les pinces standard nécessitent une inspection des filetages et une re-lubrification tous les 500 cycles pour prévenir le grippage. Sur une période de cinq ans avec 500 000 cycles de serrage, les pinces suisses totalisent environ 2 800 $ en outillage et maintenance contre 3 400 $ pour les pinces standard, rendant le système suisse plus économique à grande échelle.

Comment les grades de précision et les tolérances diffèrent-ils entre les pinces suisses et standard ?

Les pinces suisses de grade précision (ER32-UP) offrent un faux-rond de 0,003 mm (0,00012 po) au nez et de 0,008 mm (0,0003 po) à 4 fois le diamètre, tandis que les pinces standard 5C de précision fournissent 0,008 mm (0,0003 po) au nez et 0,020 mm (0,0008 po) à 4 fois le diamètre. Les pinces suisses de grade industriel (ER32) atteignent un faux-rond de 0,008 mm, égalant les meilleures pinces standard, mais avec une meilleure répétabilité de ±0,002 mm contre ±0,005 mm pour les types standard. La plage de serrage par taille de pince est également plus étroite pour les pinces suisses : chaque pince ER couvre une plage de 0,5 mm (par exemple, 4,0-4,5 mm) contre une plage de 1,0 mm pour les pinces 5C (par exemple, 4-5 mm). Cette plage plus étroite force des changements de pince plus fréquents pour les systèmes suisses, ajoutant 15 à 20 secondes par changement, mais la précision de prise améliorée réduit les ajustements de mesure en cours de processus jusqu'à 70 %.

Quand devez-vous passer des pinces standard aux pinces suisses pour l'usinage CNC ?

Passez aux pinces suisses lorsque votre taux de rebut dépasse 2 % en raison de problèmes liés au faux-rond, lorsque les clients demandent des valeurs Cpk supérieures à 1,67, ou lorsque vous passez du prototype à la production pour des composants avec des tolérances plus serrées que ±0,01 mm. Une analyse coûts-bénéfices chez BQUQ montre qu'un atelier produisant 200 pièces par jour avec une réduction de rebut de 1 % économise environ 1 800 $ par mois en coûts de matériaux et de main-d'œuvre à une valeur de 30 $ par pièce. Envisagez également de passer aux pinces suisses lorsque vos vitesses de broche dépassent 8 000 tr/min, car les pinces suisses maintiennent la concentricité à haute vitesse tandis que les pinces standard peuvent subir une expansion centrifuge qui augmente le faux-rond de 0,005 mm à 15 000 tr/min. Pour les ateliers à production mixte, une approche hybride utilisant des pinces suisses pour les opérations critiques et des pinces standard pour l'ébauche ou les diamètres plus grands offre le meilleur équilibre entre précision et débit.

Quelles sont les spécifications clés à comparer lors du choix des pinces ?

Le tableau ci-dessous résume les paramètres de performance critiques pour les systèmes de pinces suisses et standard sur la base des tests internes de BQUQ et des normes industrielles :

Comment le matériau de la pièce affecte-t-il le choix entre les pinces suisses et standard ?

Les matériaux durs comme l'acier inoxydable 17-4 PH et l'Inconel 718 nécessitent la force de serrage plus élevée des pinces suisses pour empêcher le glissement de la pièce pendant la coupe intensive, surtout lors de l'usinage avec des outils en carbure à des vitesses d'avance supérieures à 0,15 mm/tour. Les matériaux mous comme l'aluminium 6061 et le laiton sont plus tolérants, et les pinces standard peuvent obtenir des résultats acceptables avec l'avantage supplémentaire d'un coût inférieur par serrage. Pour les matériaux avec des indices d'usinabilité faibles inférieurs à 50 % (par rapport à l'acier AISI 1212), les pinces suisses réduisent l'usure des outils induite par les vibrations jusqu'à 45 %, prolongeant la durée de vie de l'outil de 30 à 55 minutes par arête. La température compte également : les pinces suisses maintiennent la force de serrage dans 5 % jusqu'à 150 °C, tandis que les pinces standard peuvent perdre 15 à 20 % de leur force de serrage à la même température en raison de la dilatation thermique différentielle dans le mécanisme fileté.

Quelles sont les erreurs les plus courantes lors de l'utilisation des pinces suisses par rapport aux pinces standard ?

L'erreur la plus fréquente est d'utiliser une pince standard à des vitesses de broche supérieures à son maximum nominal, provoquant une augmentation du faux-rond jusqu'à 0,01 mm et conduisant à des marques de broutage sur la pièce finie. Une autre erreur est de serrer excessivement les pinces suisses au-delà du couple recommandé, ce qui peut déformer les fentes de la pince et réduire définitivement la précision de serrage de 0,002 mm ou plus. De nombreux machinistes omettent également de faire correspondre la taille de la pince au diamètre de la pièce dans la plage spécifiée, utilisant une pince de 4,0 mm pour une barre de 4,2 mm, ce qui crée un serrage inégal et augmente le faux-rond jusqu'à 0,008 mm. La bonne pratique est de toujours utiliser une pince dont la plage de serrage encadre le diamètre réel de la pièce, et de vérifier le faux-rond avec un comparateur à cadran lors de la configuration plutôt que de supposer que la pince est centrée.

Comment entretenir les pinces suisses et les pinces standard pour une précision constante ?

Nettoyez les pinces suisses avec un dégraissant à base de solvant tous les 200 cycles de serrage et appliquez un film mince de graisse au bisulfure de molybdène sur le cône et les filetages pour prévenir le grippage et maintenir une tension constante de la barre de tirage. Les pinces standard nécessitent une inspection plus fréquente des filetages car les filetages de la barre de tirage s'usent à un taux de 0,001 mm par 1 000 cycles, ce qui peut provoquer un positionnement inégal de la pince et augmenter le faux-rond. Rangez les deux types de pinces dans une armoire sèche à température contrôlée de 20 à 25 °C pour prévenir la corrosion et les changements dimensionnels dus à l'humidité. Chez BQUQ, nous recommandons un calendrier de maintenance préventive où les pinces sont mesurées pour le faux-rond tous les 5 000 cycles, et toute pince présentant un faux-rond supérieur à sa spécification de grade est immédiatement remplacée, indépendamment de son apparence visuelle.

Quelles sont les tendances futures dans la technologie des pinces pour l'usinage de petites pièces ?

L'industrie évolue vers des systèmes de pinces hydrauliques et à rétraction thermique qui offrent un faux-rond inférieur à 0,002 mm (0,00008 po), mais ceux-ci restent chers à 200-500 $ par porte-pince et ne sont pas encore rentables pour la production à mélange élevé et faible volume. Des pinces intelligentes avec des capteurs intégrés qui surveillent la force de serrage et la température en temps réel émergent, avec des systèmes prototypes atteignant une précision de mesure de force de ±1 %. Pour les tours CNC suisses standard, la tendance est vers des pinces à lobes multiples qui réduisent le lobage sur les pièces à parois minces en distribuant la force plus uniformément, montrant une réduction de 30 % de l'erreur de circularité pour les épaisseurs de paroi inférieures à 0,5 mm. Compte tenu de ces développements, BQUQ recommande aux fabricants d'évaluer leurs exigences de précision tous les deux ans, car le point de croisement coût-performance entre les pinces standard et suisses continue de se déplacer vers une précision plus élevée.

FAQ

Combien coûte une pince suisse par rapport à une pince standard ?

Une pince suisse ER32 individuelle coûte 15 à 45 $, tandis qu'une pince standard 5C coûte 8 à 20 $, rendant les pinces suisses environ deux fois plus chères par unité. Cependant, en considérant la durée de vie plus longue et les taux de rebut réduits, le coût total de possession est souvent inférieur pour les pinces suisses dans les applications de précision.

Puis-je utiliser des pinces standard sur un tour de type suisse ?

Oui, vous pouvez utiliser des pinces standard sur un tour de type suisse avec un adaptateur, mais vous perdrez l'avantage principal du système suisse, qui est la douille de guidage et la prise de précision. Pour la plupart des opérations de type suisse, l'utilisation de pinces suisses appropriées est recommandée pour maintenir les tolérances et l'état de surface.

Quel système de pinces est meilleur pour l'usinage à grande vitesse au-dessus de 15 000 tr/min ?

Les pinces suisses sont meilleures pour l'usinage à grande vitesse au-dessus de 15 000 tr/min car elles maintiennent la concentricité et la force de serrage sous charge centrifuge. Les pinces standard peuvent subir des augmentations de faux-rond de 0,005 mm ou plus à ces vitesses, ce qui est inacceptable pour les pièces de précision.

À quelle fréquence dois-je remplacer mes pinces pour maintenir la précision ?

Remplacez les pinces suisses tous les 30 000 à 50 000 cycles de serrage ou lorsque le faux-rond dépasse 0,008 mm pour les grades de précision. Les pinces standard doivent être remplacées tous les 15 000 à 25 000 cycles ou lorsque le faux-rond dépasse 0,013 mm, selon la première éventualité.

Quel est le diamètre maximal de pièce pour les pinces suisses dans l'usinage de petites pièces ?

Les pinces suisses sont disponibles pour des diamètres allant jusqu'à 42 mm, mais pour l'usinage de petites pièces, la plage pratique est de 0,5 mm à 32 mm. Au-dessus de 32 mm, les pinces standard ou les systèmes de mandrin deviennent plus pratiques en raison du coût et de la disponibilité.

Les pinces suisses sont-elles compatibles avec tous les tours et fraiseuses CNC ?

Les pinces suisses peuvent être utilisées sur la plupart des tours et fraiseuses CNC avec le mandrin ou le porte-pince approprié, comme les mandrins à pinces ER avec un cône BT ou CAT. Elles ne sont pas directement compatibles avec les machines qui n'acceptent que les pinces 5C ou R8 sans adaptateur.

Quelle est la différence entre une pince suisse et une pince ER ?

Il n'y a pas de différence pratique ; les termes sont utilisés de manière interchangeable dans l'industrie. Les pinces ER sont le type le plus courant de pinces suisses, nommées d'après la norme de conception "European Reverse".

En conclusion, le choix entre les pinces suisses et les pinces standard pour l'usinage de petites pièces se résume aux exigences de précision, au volume de production et au budget. Les pinces suisses offrent une précision, une rigidité et une répétabilité supérieures, justifiant leur coût initial plus élevé pour les composants médicaux, aérospatiaux et électroniques à tolérances serrées. Les pinces standard restent une option viable et économique pour les applications moins exigeantes, mais à mesure que les exigences de précision augmentent, la tendance favorise clairement les systèmes de pinces suisses. Chez BQUQ, nous avons plus de 20 ans d'expérience dans la fabrication de pièces de précision utilisant les deux technologies, et nous pouvons vous aider à sélectionner la solution de serrage optimale pour vos projets spécifiques. Pour une évaluation détaillée de vos exigences d'usinage et un devis gratuit, contactez notre équipe d'ingénierie à sc@bquq.com ou via WhatsApp au +86 13713157787. Visitez notre site Web à www.bquq.com pour demander un devis sous 12 heures et recevoir des conseils d'experts pour votre prochain projet d'usinage de précision.
