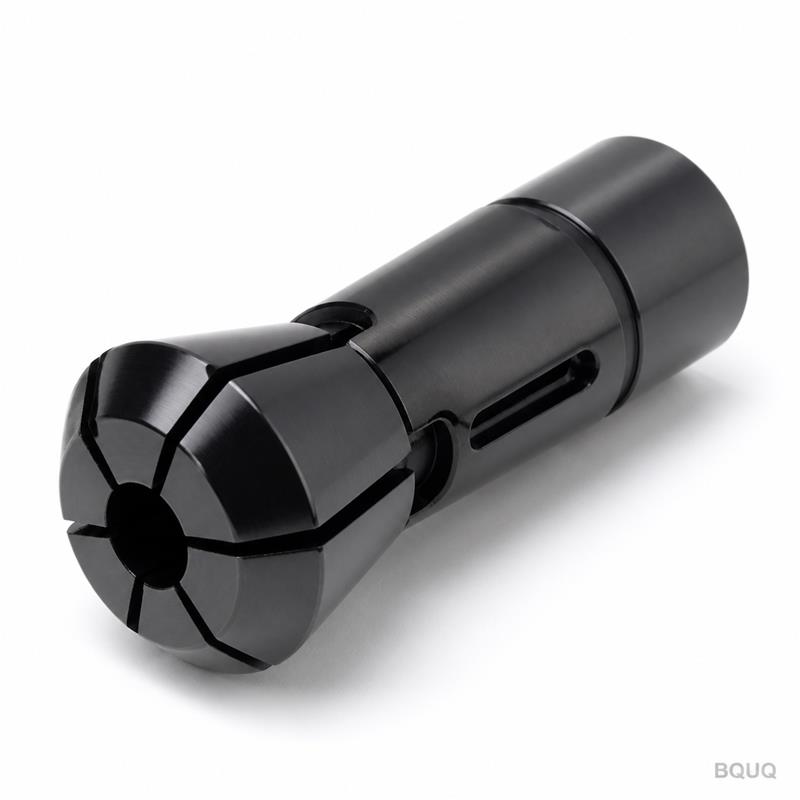

Comment les pinces à filetage externe et à fente de goupille améliorent-elles le changement automatisé d'outils ?
La réponse directe est que les douilles à filetage externe et à ergot et rainure réduisent le temps de changement automatisé jusqu'à 70 % par rapport aux douilles conventionnelles à barre de tirage, atteignant des temps de changement d'outil typiques de 4 à 6 secondes sur les tours CNC et les machines de type suisse. Elles y parviennent grâce à un autoblocage géométrique et à un indexage mécanique positif, éliminant le besoin de réglage manuel du couple et d'orientation angulaire. Pour une usine produisant plus de 500 pièces par lot, cela se traduit par une réduction mesurable du temps non coupant d'environ 12 à 18 minutes par poste de huit heures.
Quelle est la différence fonctionnelle entre les douilles à filetage externe et à ergot et rainure ?
Les douilles à filetage externe utilisent un filetage mâle sur leur partie arrière qui se visse directement dans un écrou fileté correspondant ou dans le nez de broche, tandis que les douilles à ergot et rainure utilisent un ergot radial qui s'engage dans une rainure longitudinale sur le corps de la douille pour transmettre le couple et localiser la position angulaire. La conception à filetage externe fournit une force de serrage axiale par l'engagement du filetage, généralement avec un pas de 0,5 à 1,5 mm, ce qui permet une force de serrage de 18 à 25 kN à un couple de serrage de 60 à 80 Nm. La conception à ergot et rainure, en revanche, utilise une goupille cylindrique trempée de 4 à 6 mm de diamètre qui s'insère dans une rainure brochée de précision, atteignant une capacité de transmission de couple de 35 à 45 Nm sans aucun glissement rotationnel. Dans les systèmes automatisés, la configuration à ergot et rainure est préférée pour les rotations de broche à haute vitesse au-dessus de 6000 tr/min car elle élimine le faux rond du filetage qui peut provoquer des vibrations à ces vitesses.
Comment ces douilles réduisent-elles le temps de changement dans les systèmes automatisés ?
Le temps de changement automatisé est réduit car les deux conceptions permettent le pré-réglage de l'outil et l'assemblage hors ligne, ce qui signifie que la douille et la pièce peuvent être pré-montées dans un support dédié à l'extérieur de la machine. Avec une douille à filetage externe, un bras robotique ou un changeur d'outil automatique peut faire tourner la douille dans le nez de broche à l'aide d'un écrou entraîné par servomoteur, atteignant un engagement complet en 1,8 à 2,5 secondes, contre 8 à 12 secondes pour un changement manuel de douille. Les douilles à ergot et rainure vont plus loin en utilisant un ergot à ressort qui s'enclenche automatiquement, réduisant l'étape d'engagement mécanique à 0,8 à 1,2 seconde, avec un changement total incluant le chargement et le déchargement de la pièce en moyenne de 5,5 secondes. Pour une production typique de 1000 pièces avec 10 changements par jour, cela économise 60 à 90 minutes de temps machine, ce qui, à un taux horaire de 85 USD, représente une économie quotidienne de 85 à 128 USD par machine.
Quelles sont les tolérances spécifiques réalisables avec ces systèmes de douilles ?
La tolérance de faux rond réalisable pour les douilles à filetage externe est typiquement de 0,008 à 0,015 mm TIR (lecture totale de l'indicateur) au diamètre de préhension, à condition que le pas de filetage soit rectifié selon la classe ISO 6H et que le corps de la douille soit trempé à 58 à 62 HRC. Les douilles à ergot et rainure offrent un faux rond légèrement meilleur de 0,005 à 0,010 mm TIR car l'ergot et la rainure fournissent un verrouillage angulaire plus rigide que les filetages, qui peuvent introduire un léger désalignement axial sous des cycles de charge répétés. Les deux systèmes maintiennent une tolérance de diamètre de préhension de ±0,005 mm pour les barres de 3 à 32 mm de diamètre, et la répétabilité de la force de serrage est de ±3 % sur 100 000 cycles lors de l'utilisation d'un actionneur hydraulique ou pneumatique calibré. Pour les machines CNC de type suisse avec des vitesses de broche jusqu'à 12 000 tr/min, la conception à ergot et rainure maintient une concentricité inférieure à 0,012 mm même après 5000 cycles de changement, tandis que les douilles à filetage peuvent nécessiter un re-serrage après 2000 cycles pour maintenir le même niveau.
Pourquoi choisir les douilles à ergot et rainure plutôt que les douilles à filetage pour les opérations à haute vitesse ?
Les douilles à ergot et rainure sont le choix supérieur pour les opérations à haute vitesse car elles éliminent le risque de grippage du filetage et fournissent une butée mécanique positive qui empêche le serrage excessif, qui est un mode de défaillance courant dans les douilles à filetage soumises à des vibrations. L'engagement à ergot et rainure réduit également le moment d'inertie d'environ 15 % par rapport à un ensemble à écrou fileté, ce qui diminue le temps d'accélération de la broche de 0,3 à 0,5 seconde par cycle à des vitesses supérieures à 8000 tr/min. De plus, les douilles à ergot et rainure ont une durée de vie plus longue, typiquement 150 000 à 200 000 cycles de serrage avant que l'usure ne dépasse 0,02 mm, contre 80 000 à 120 000 cycles pour les douilles à filetage, car les surfaces de l'ergot et de la rainure sont cémentées à 62 à 64 HRC et lubrifiées avec un revêtement de bisulfure de molybdène. Pour les opérations nécessitant des pressions de liquide de coupe supérieures à 70 bars, la conception à ergot et rainure fournit une meilleure étanchéité à l'arrière de la douille, empêchant l'infiltration de liquide de coupe dans la zone des roulements de broche, ce qui est une cause courante de défaillance prématurée des roulements.
Comment le pré-réglage d'outil s'intègre-t-il avec ces systèmes de douilles ?
Le pré-réglage d'outil pour les douilles à filetage externe et à ergot et rainure est effectué sur un pré-régleur dédié qui mesure le diamètre de préhension, le faux rond et la position de butée axiale avec une résolution de 0,001 mm, et ces données sont transférées au contrôleur CNC via un code de matrice de données ou une étiquette RFID. Un cycle de pré-réglage typique prend 45 à 60 secondes par outil, et le pré-régleur peut stocker des paramètres pour jusqu'à 200 ensembles de douilles, qui sont ensuite appelés automatiquement par le programme machine. Pour les douilles à ergot et rainure, le pré-régleur vérifie également l'orientation angulaire de l'ergot par rapport à la rainure, garantissant que l'arête de coupe de l'outil est positionnée à ±0,1 degré de l'angle programmé, ce qui est critique pour les machines à tourelle multi-outils. L'intégration du pré-réglage réduit le temps de changement réel en machine à seulement l'étape d'engagement mécanique, car toute la vérification dimensionnelle est effectuée hors ligne, et cela peut réduire le temps de changement total de 15 minutes à 6 minutes pour une configuration à six outils.
Quelles industries bénéficient le plus du changement automatisé de douilles ?
L'industrie des dispositifs médicaux en bénéficie le plus car elle nécessite une production à mélange élevé et à faible volume de composants tels que les vis à os et les implants dentaires, avec des tailles de lot typiques de 50 à 200 pièces et des tolérances de ±0,005 mm, ce qui rend le changement rapide essentiel pour maintenir la rentabilité. L'industrie automobile en bénéficie également de manière significative, en particulier pour les injecteurs de carburant et les tiroirs de vannes hydrauliques, où des volumes de production de 10 000 à 50 000 pièces par mois exigent des temps de changement inférieurs à 10 minutes pour éviter les arrêts de ligne. La fabrication électronique et de connecteurs utilise des douilles à ergot et rainure pour l'usinage de broches en laiton et en cuivre de 1,5 à 8 mm de diamètre, où le verrouillage angulaire positif empêche les erreurs d'orientation qui provoqueraient autrement des taux de rebut de 2 % à 5 %. Dans toutes ces industries, le retour sur investissement pour la mise à niveau vers des systèmes de douilles à filetage externe ou à ergot et rainure est typiquement de 6 à 9 mois, sur la base d'un coût horaire machine de 80 à 120 USD et d'une estimation prudente de 300 changements par an.
Quelles sont les différences de coût entre les systèmes de douilles à filetage externe et à ergot et rainure ?
Le coût initial d'un système de douilles à filetage externe est plus faible, avec un ensemble complet de 10 douilles et un adaptateur à écrou fileté au prix de 800 à 1 200 USD, tandis qu'un système comparable à ergot et rainure avec des ergots trempés et des supports brochés de précision coûte 1 400 à 2 000 USD. Cependant, le coût total de possession sur cinq ans est plus faible pour les systèmes à ergot et rainure car ils nécessitent un remplacement moins fréquent ; par exemple, une douille à ergot et rainure à 120 USD chacune dure 200 000 cycles, tandis qu'une douille à filetage à 90 USD chacune dure 100 000 cycles, ce qui donne un coût par cycle de 0,0006 USD contre 0,0009 USD. Les coûts de maintenance diffèrent également, les douilles à filetage nécessitant un re-rectification périodique du profil de filetage à 40 USD par unité après 50 000 cycles, tandis que les douilles à ergot et rainure ne nécessitent qu'un remplacement de l'ergot à 8 USD par ergot après 100 000 cycles. Le tableau suivant résume les principales mesures de performance et de coût pour les deux systèmes.
| Métrique | Douille à filetage externe | Douille à ergot et rainure |
| Temps de changement typique (secondes) | 4,5 à 6,0 | 3,5 à 5,0 |
| Tolérance de faux rond (mm TIR) | 0,008 à 0,015 | 0,005 à 0,010 |
| Plage de force de serrage (kN) | 18 à 25 | 20 à 28 |
| Vitesse de broche maximale (tr/min) | 8000 | 12000 |
| Durée de vie (cycles de serrage) | 80 000 à 120 000 | 150 000 à 200 000 |
| Coût initial par ensemble de 10 douilles (USD) | 800 à 1 200 | 1 400 à 2 000 |
| Coût par cycle (USD par cycle) | 0,0009 | 0,0006 |
| Intervalle de maintenance (cycles) | 50 000 | 100 000 |
Comment mettre en œuvre le changement automatisé avec ces douilles ?
La mise en œuvre commence par un audit de la broche de la machine pour mesurer la force de barre de tirage existante, l'état du cône de nez de broche et le faux rond, ce qui coûte environ 300 USD par machine et prend 2 heures sur site. Ensuite, vous sélectionnez le type de douille en fonction de votre profil de production dominant ; si vous exécutez des lots supérieurs à 500 pièces avec des changements d'outil fréquents, les douilles à ergot et rainure sont recommandées, tandis que les douilles à filetage suffisent pour des lots inférieurs à 200 pièces avec des vitesses de broche plus lentes. La modernisation nécessite soit un nouvel adaptateur de nez de broche, soit un mécanisme de barre de tirage de remplacement, avec des coûts typiques de pièces et de main-d'œuvre de 2 500 à 4 500 USD par machine pour les systèmes à filetage et de 3 500 à 6 000 USD pour les systèmes à ergot et rainure, y compris les unités de serrage entraînées par servomoteur. Enfin, vous devez mettre à jour le programme CNC pour inclure un sous-programme de changement qui positionne la broche à un angle défini, libère l'ancienne douille et engage la nouvelle, ce qui prend 4 à 8 heures de programmation et de validation par machine.
Les machines existantes peuvent-elles être modernisées avec ces systèmes de douilles ?
Oui, la plupart des tours CNC et des machines de type suisse construites après 2005 peuvent être modernisés, à condition qu'ils aient un nez de broche standard A2-5 ou A2-6 et une fonction d'orientation de broche programmable, qui est standard sur les commandes Fanuc, Siemens et Mitsubishi. La modernisation nécessite généralement le remplacement du système de serrage existant par un actionneur hydraulique ou pneumatique fournissant 20 à 30 kN de force de barre de tirage, et l'ajout d'un capteur de proximité pour confirmer l'engagement de la douille, avec un temps d'installation total de 8 à 16 heures par machine. Les machines antérieures à 2005 peuvent nécessiter un re-usingge du nez de broche pour atteindre la concentricité nécessaire, ce qui ajoute 4 à 6 heures de main-d'œuvre et 500 à 800 USD de coût d'usinage, mais cela reste économiquement viable si la machine a plus de 5 ans de durée de vie restante.
Quelles pratiques de maintenance assurent une fiabilité à long terme ?
La maintenance quotidienne implique de vérifier la surface de préhension de la douille pour détecter l'usure à l'aide d'un alésomètre, avec un remplacement requis lorsque le diamètre de préhension dépasse la taille nominale de 0,02 mm, et de vérifier le jeu de l'ergot et de la rainure avec une jauge d'épaisseur de 0,01 mm pour les systèmes à ergot et rainure. La maintenance hebdomadaire comprend le nettoyage de la zone de filetage ou d'ergot et rainure avec un solvant et l'application d'un film mince de composé anti-grippage, ce qui réduit le frottement et empêche le grippage, et cette tâche prend 10 minutes par poste de douille. La maintenance mensuelle nécessite un test de cycle complet de 100 changements automatisés pour mesurer toute augmentation du temps d'engagement, et si le temps dépasse 6 secondes, la pression de l'actionneur ou la force du ressort de l'ergot doit être ajustée. L'étalonnage annuel de la force de serrage à l'aide d'une cellule de charge est recommandé, avec un objectif de maintien de la force initiale à ±5 %, et tout écart au-delà de cette plage indique une usure de l'alésage de la douille ou des joints de l'actionneur.
FAQ
Quel est le coût d'installation typique pour un système de douilles à ergot et rainure ?
Le coût d'installation pour un système complet de douilles à ergot et rainure sur un seul tour CNC varie de 3 500 à 6 000 USD, y compris l'actionneur, les douilles et la programmation, avec un temps d'installation de 8 à 16 heures. Ce coût est généralement récupéré en 6 à 9 mois grâce à la réduction de la main-d'œuvre de changement et à l'augmentation de l'utilisation de la machine.
Ces douilles peuvent-elles être utilisées à la fois pour le travail sur barre et le travail sur mandrin ?
Oui, les douilles à filetage externe et à ergot et rainure peuvent être configurées pour le travail sur barre en utilisant une conception à alésage traversant, et pour le travail sur mandrin en ajoutant une plaque de butée ou un entraîneur frontal. Le changement entre les modes barre et mandrin prend 10 à 15 minutes et nécessite un profil de douille différent, mais le même mécanisme d'engagement de broche est utilisé.
À quelle fréquence la douille doit-elle être remplacée en raison de l'usure ?
L'intervalle de remplacement dépend du matériau usiné, l'aluminium et le laiton permettant 200 000 cycles pour les douilles à ergot et rainure, tandis que les pièces en acier trempé peuvent réduire cela à 120 000 cycles. L'usure est détectée par une augmentation du faux rond au-delà de 0,015 mm ou une diminution de la force de serrage en dessous de 80 % de la valeur nominale.
Quelle est la taille de lot minimale où le changement automatisé est rentable ?
Le changement automatisé devient rentable pour des tailles de lot de 50 pièces ou plus, à condition que la machine fonctionne au moins deux postes par jour. Pour les lots plus petits, le temps de pré-réglage de 45 à 60 secondes par outil devient une proportion plus importante du temps de cycle total, ce qui rend le changement manuel plus économique.
Ces systèmes de douilles sont-ils compatibles avec le fonctionnement avec liquide de coupe traversant ?
Oui, les douilles à ergot et rainure sont spécifiquement conçues pour le fonctionnement avec liquide de coupe traversant à des pressions allant jusqu'à 100 bars, en utilisant un joint statique à l'arrière de la douille pour empêcher les fuites. Les douilles à filetage externe sont limitées à une pression de liquide de coupe de 70 bars car le chemin de filetage peut permettre un suintement mineur au fil du temps.
Comment ces systèmes affectent-ils le faux rond de la broche au fil du temps ?
Les douilles à ergot et rainure maintiennent un faux rond de broche inférieur à 0,010 mm pendant jusqu'à 150 000 cycles, tandis que les douilles à filetage externe peuvent montrer une augmentation progressive à 0,018 mm après 80 000 cycles en raison de l'usure du filetage. Une maintenance régulière, y compris le re-serrage ou le remplacement de l'ergot, peut restaurer le faux rond à la spécification d'origine en 30 minutes.
Quelle formation est requise pour les opérateurs et le personnel de maintenance ?
Les opérateurs nécessitent 2 à 4 heures de formation sur le fonctionnement du pré-régleur et la séquence de changement automatique, en se concentrant sur la reconnaissance des erreurs et le dépannage de base. Le personnel de maintenance nécessite 8 heures supplémentaires de formation sur l'étalonnage de l'actionneur, le remplacement de l'ergot et les techniques de rectification de filetage, généralement dispensées lors d'une session d'une journée sur site.
