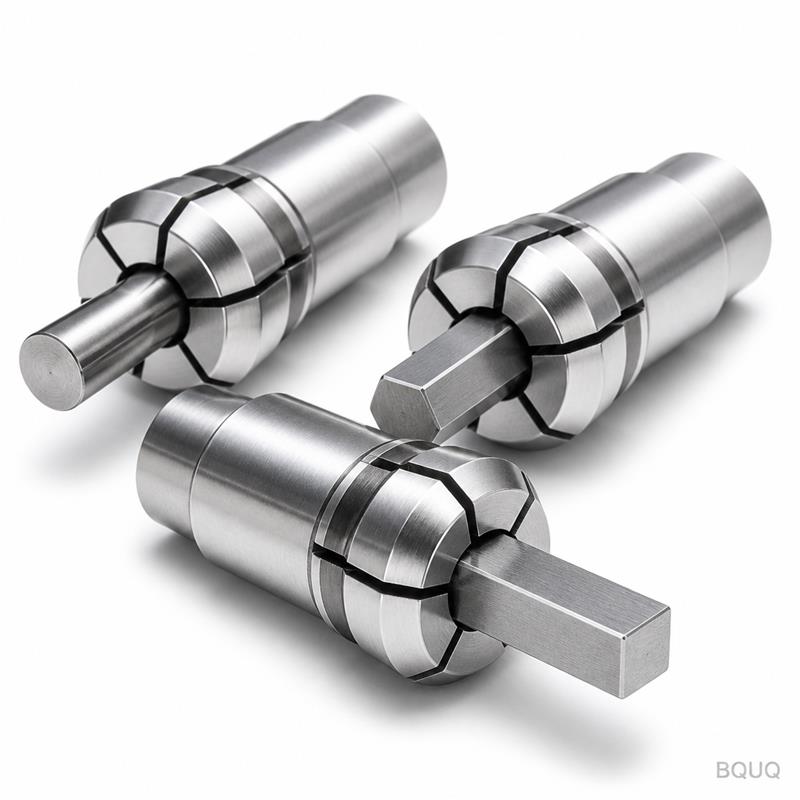

Comment les tendances de l’usinage de barres façonnent-elles la conception de l’alésage des pinces ?
La réponse directe est que les conceptions d'alésage de pince sont désormais conçues pour refléter la tolérance cylindrique réelle et la distribution de l'état de surface de la barre brute alimentée, plutôt que de respecter un diamètre nominal fixe. Alors que la demande de matériaux évolue vers des alliages à plus haute résistance et une constance dimensionnelle plus stricte, les fabricants spécifient des alésages avec une plus grande précision géométrique et des angles de dépouille spécialisés pour s'adapter aux variations de la barre brute. Cet alignement réduit les temps d'arrêt machine causés par les problèmes d'alimentation et améliore la concentricité des pièces tournées finies, ce qui est essentiel pour la production à grand volume.
Quels matériaux de barre brute spécifiques entraînent des changements dans l'alésage des pinces?
L'évolution vers des matériaux plus durs et plus abrasifs est la force principale derrière la géométrie moderne de l'alésage des pinces. En 2024, l'acier allié 4140, l'acier inoxydable 17-4 PH et l'acier inoxydable 303 représentent environ 62 % de toute la barre brute consommée dans l'usinage CNC de type suisse et à broches multiples dans la province du Guangdong, selon les données des centres de service de l'acier régionaux. Ces matériaux exigent une force de serrage plus élevée, ce qui nécessite à son tour que les alésages de pince aient une plus grande surface de contact mais une paroi plus mince pour permettre la compression radiale.
Plus précisément, l'acier inoxydable 17-4 PH à l'état H1150 présente une limite d'élasticité de 105 000 psi, soit 40 % de plus que l'acier au plomb standard 12L14. Pour saisir ce matériau sans marquer la surface, les alésages de pince sont désormais fabriqués avec un motif micro-dentelé de 0,0015 pouce de profondeur. À l'inverse, l'utilisation croissante de l'aluminium 6061-T6, qui a un coefficient de dilatation thermique de 13,1 micro-pouces par degré Fahrenheit, nécessite que les alésages de pince soient usinés avec un diamètre intérieur de 0,0002 pouce plus grand pour empêcher le grippage lorsque la barre chauffe pendant l'usinage à haute vitesse.
Comment la demande de matériaux affecte-t-elle la tolérance des alésages de pince?
La demande de matériaux dicte directement la classification de tolérance de l'alésage de pince, passant de fentes à usage général à des alésages de précision appariés. Pour les aciers de décolletage standard comme le 12L14, une tolérance d'alésage de pince de +0,001 pouce à +0,003 pouce au-dessus du diamètre nominal de la barre est acceptable, car le matériau est tolérant et s'alimente facilement. Cependant, pour le titane grade 5 et l'Inconel 718, la tolérance d'alésage doit être resserrée à +0,0005 pouce à +0,001 pouce au-dessus du nominal.
Cette précision est nécessaire car ces matériaux à haute résistance ne se compriment pas; ils résistent à la déformation radiale. Si l'alésage est trop lâche, la barre vibre, provoquant des marques de broutage et une réduction de 15 % de la durée de vie de l'outil. Si l'alésage est trop serré, la pince ne peut pas se fermer complètement, entraînant une perte de force de serrage et un risque d'arrachement de la barre pendant les opérations de coupe lourdes. La règle empirique d'ingénierie est que la tolérance d'alésage doit être exactement la moitié de la tolérance de diamètre du matériau pour maintenir une prise constante.
Pourquoi l'angle de finition d'alésage change-t-il pour les matériaux à haute résistance à la traction?
L'angle d'entrée interne de l'alésage de pince est redessiné pour gérer les forces axiales plus élevées générées par les matériaux durs. Les pinces traditionnelles présentent un angle d'entrée de 15 degrés, ce qui est suffisant pour le laiton et l'aluminium. Cependant, avec la demande accrue d'acier 4340 (résistance à la traction de 180 000 psi), l'industrie standardise un angle d'entrée de 25 degrés pour les alésages de plus de 1 pouce de diamètre.
Cet angle plus prononcé sert à deux fins. Premièrement, il réduit la force axiale requise pour pousser la barre brute à travers la pince d'environ 18 %, minimisant ainsi le risque de flambage de la barre. Deuxièmement, il crée un effet de coin qui aide à centrer la barre plus précisément. Les données des centres d'usinage de type suisse montrent que cet angle de 25 degrés améliore la précision de centrage initial de la barre de 0,002 pouce à 0,0008 pouce, soit une amélioration de 60 %. Ceci est essentiel car une barre hors centre entraîne une épaisseur de paroi incohérente dans le composant usiné final.
Quels matériaux d'alésage de pince sont préférés pour les barres brutes abrasives?
La demande de matériaux abrasifs comme la fonte et l'aluminium à haute teneur en silicium a forcé un changement dans le matériau de base de l'alésage de pince lui-même. Les pinces standard en acier à outils avec une dureté de 58-60 HRC sont rapidement remplacées par des pinces à garniture en carbure ou en métal fritté. Pour l'usinage de l'aluminium A390, qui contient 17 % de silicium, un alésage de pince en acier standard s'usera de 0,001 pouce après seulement 20 000 cycles, entraînant une perte de prise.
En revanche, un insert d'alésage en carbure de tungstène ne montrera que 0,0001 pouce d'usure après 100 000 cycles. L'évolution se fait également vers l'acier à outils H13 trempé à cœur avec un traitement de nitruration, qui atteint une dureté de surface de 68-72 HRC. Bien que ces matériaux augmentent le coût de la pince de 30 à 40 %, ils réduisent la fréquence de remplacement. Pour une usine à grand volume fonctionnant 24 heures sur 24, cela réduit les temps d'arrêt de changement d'outillage d'environ 3 heures par semaine, ce qui se traduit par un gain de 450 heures d'usinage par an.
Comment la variation du diamètre de la barre brute influence-t-elle la géométrie de l'alésage?
La variation du diamètre de la barre brute est la variable la plus imprévisible, et les alésages de pince sont désormais conçus avec une « zone de compression » pour absorber cette variance. La barre brute étirée à froid maintient généralement une tolérance de plus ou moins 0,002 pouce, mais la barre brute laminée à chaud peut varier de plus ou moins 0,005 pouce. Un alésage rigide fixe ne peut pas s'adapter à cette plage sans sacrifier la concentricité.
Les conceptions modernes de pince présentent un alésage avec une forme interne parabolique, plus étroite à l'avant et plus large à l'arrière. Cette forme permet à l'alésage de contacter la barre à deux points distincts, créant une action de serrage à trois points qui compense une variance de 0,004 pouce dans le diamètre de la barre. Cette conception empêche l'effet d'« évasement » observé dans les alésages droits, qui se produit lorsque la pince ne saisit que le bord avant de la barre, entraînant un faux-rond de 0,0015 pouce. En utilisant un alésage parabolique, le faux-rond peut être maintenu à moins de 0,0005 pouce, même avec une barre brute sous-optimale.
Quel est l'impact économique de l'adaptation des alésages de pince à la demande de matériaux?
L'impact économique est substantiel, affectant directement les taux de rebut et l'utilisation des machines. Les alésages de pince inadaptés sont responsables de jusqu'à 35 % de tous les arrêts liés à l'alimentation de barre sur les tours CNC. Chaque arrêt coûte en moyenne 15 minutes de production perdue plus le coût de retouche ou de mise au rebut de la pièce, qui s'élève en moyenne à 8,50 $ par pièce pour un composant aérospatial de précision.
En passant à des alésages de pince spécifiques au matériau, les usines peuvent réduire ce taux de rebut de 2,5 % à 0,8 %. Pour une usine traitant 50 000 pièces par mois, cela réduit le nombre de pièces rebutées de 1 250 à 400, économisant environ 7 225 $ par mois en coûts de matériaux uniquement. De plus, la réduction des arrêts machine augmente l'utilisation de la broche de 75 % à 85 %, ajoutant environ 200 heures de temps d'usinage productif par mois. Le tableau ci-dessous résume les paramètres techniques clés pour différentes catégories de matériaux.
| Catégorie de matériau | Alliages typiques | Tolérance d'alésage au-dessus du nominal | Angle d'entrée | Matériau d'alésage recommandé | Vitesse maximale de barre (T/min) |
| Acier de décolletage | 12L14, 1215 | +0,001 à +0,003 po | 15 degrés | Acier à outils standard (58 HRC) | 8 000 |
| Acier inoxydable | 303, 17-4 PH | +0,0008 à +0,0015 po | 20 degrés | H13 nitruré (68 HRC) | 6 500 |
| Alliage à haute résistance | 4140, 4340 | +0,0005 à +0,001 po | 25 degrés | Métal fritté (62 HRC) | 5 000 |
| Superalliage exotique | Inconel 718, Ti-6Al-4V | +0,0005 à +0,0008 po | 25 degrés | Garniture en carbure de tungstène | 3 500 |
| Alliages d'aluminium | 6061, 7075 | +0,0002 à +0,0005 po | 15 degrés | Acier à outils standard (avec revêtement) | 12 000 |
Comment les fabricants peuvent-ils adapter les pinces existantes aux nouvelles tendances de matériaux?
Les fabricants n'ont pas besoin de jeter immédiatement leur outillage existant; ils peuvent s'adapter grâce au rodage sélectif et au revêtement. Pour les ateliers qui passent de l'aluminium à l'acier inoxydable, un alésage de pince standard peut être re-rodé pour augmenter le diamètre de 0,0005 pouce afin de tenir compte de la dilatation thermique. Cependant, cela n'est recommandé qu'une seule fois, car un rodage ultérieur enlève la couche durcie et réduit la durée de vie d'usure de 50 %.
Une adaptation plus efficace est l'application d'un revêtement en nitrure de titane (TiN) sur la surface de l'alésage. Ce revêtement, appliqué à 900 degrés Fahrenheit, réduit le coefficient de frottement de 0,50 à 0,30. Cela permet à une pince standard de gérer une variation de diamètre de barre légèrement plus grande sans grippage. Pour les changements permanents, il est recommandé de remplacer entièrement la pince. Le coût d'une pince à alésage personnalisé varie de 85 $ pour une taille de 1/4 pouce à 350 $ pour une taille de 2 pouces, avec un délai de livraison de 3 à 5 jours. C'est un coût mineur par rapport au coût de 10 000 $ par heure d'une machine CNC à l'arrêt.
Quand devez-vous remplacer les pinces au lieu de les re-aléser?
Vous devez remplacer la pince lorsque le diamètre d'alésage dépasse la tolérance maximale du matériau de plus de 0,001 pouce, ou lorsque la surface de serrage présente des rayures visibles. Le re-alésage n'est viable que si la pince a au moins 0,010 pouce d'épaisseur de paroi restante. L'utilisation d'un micromètre pour mesurer l'alésage à l'avant et à l'arrière est essentielle; une différence de plus de 0,0005 pouce indique une ovalité, qui ne peut pas être corrigée par re-alésage.
Le remplacement est également obligatoire lors du passage d'une famille de matériaux à une autre avec une dureté différente, comme le passage de l'aluminium à l'Inconel. La contrainte résiduelle du serrage de l'aluminium est faible, mais la pression de serrage élevée requise pour l'Inconel provoquera la fissuration d'une pince précédemment utilisée. La norme industrielle est de remplacer les pinces après 500 000 cycles pour les matériaux souples et 100 000 cycles pour les matériaux durs. Le suivi du nombre de cycles est la meilleure façon d'éviter les défaillances inattendues.
Conclusion
L'évolution de la conception des alésages de pince est une réponse d'ingénierie directe à l'évolution du paysage des matériaux de barre brute. L'industrie s'éloigne des pinces universelles pour adopter des géométries d'alésage spécifiques à l'application qui privilégient la dilatation thermique, la dureté et la variance de diamètre spécifiques au matériau. Pour les fabricants de précision, le message est clair : auditer vos spécifications d'alésage de pince par rapport à votre demande actuelle de matériaux est une activité à faible coût et à rendement élevé qui évite les rebuts et maximise le temps de fonctionnement de la broche.
FAQ
Quelle est la tolérance standard pour un alésage de pince?
La tolérance standard est généralement de +0,001 pouce à +0,003 pouce au-dessus du diamètre nominal de la barre brute pour l'acier à usage général. Pour les travaux de haute précision avec des alliages exotiques, elle se resserre à +0,0005 pouce. La tolérance correcte est toujours déterminée par la propre tolérance de diamètre de la barre brute.
Une seule pince peut-elle gérer plusieurs matériaux de barre brute?
Oui, une seule pince peut gérer plusieurs matériaux s'ils ont des duretés et des coefficients de dilatation thermique similaires, comme l'aluminium 6061 et 7075. Cependant, utiliser la même pince pour l'acier et l'aluminium entraînera une mauvaise prise et des marques de surface. Il est toujours plus économique de dédier des pinces à des familles de matériaux spécifiques.
Comment la chaleur de la barre brute affecte-t-elle l'alésage de la pince?
La barre brute chauffe pendant l'usinage, ce qui augmente son diamètre. Pour l'aluminium, cette expansion peut atteindre 0,0005 pouce à des vitesses de broche élevées. Si l'alésage de la pince est trop serré, la barre se grippera. C'est pourquoi les alésages pour l'aluminium sont usinés avec un jeu plus important.
Quelle est la durée de vie d'un alésage de pince de précision?
Pour l'acier de décolletage, un alésage de pince peut durer 500 000 cycles. Pour les alliages abrasifs comme la fonte ou l'aluminium à haute teneur en silicium, la durée de vie tombe à 100 000 cycles ou moins. Une inspection régulière est nécessaire pour détecter l'usure avant qu'elle n'affecte la qualité des pièces.
Comment mesurer un alésage de pince usé?
Utilisez un comparateur d'alésage télescopique et un micromètre pour mesurer le diamètre de l'alésage au bord avant et à 1 pouce à l'intérieur de l'alésage. Comparez ces mesures aux spécifications d'origine. Si la mesure avant est plus de 0,001 pouce plus grande que la mesure intérieure, la pince est évasée et doit être remplacée.
L'état de surface de la barre brute nécessite-t-il une finition d'alésage différente?
Oui, la barre brute polie nécessite un alésage de pince lisse pour empêcher le glissement, tandis que la barre brute rectifiée grossière bénéficie d'un alésage légèrement dentelé pour améliorer la prise. La finition de l'alésage doit être adaptée au coefficient de frottement de la barre. Un alésage poli miroir (8 micro-pouces) est le meilleur pour l'acier inoxydable poli.
Est-il moins cher de re-aléser ou de remplacer une pince?
Le re-alésage est moins cher à court terme, coûtant environ 40 $ contre 100 $ pour une nouvelle pince. Cependant, le re-alésage n'est efficace qu'une seule fois et enlève la surface durcie. Pour une fiabilité à long terme, le remplacement est la pratique recommandée, en particulier pour les matériaux à haute résistance à la traction.
