Qu’est-ce qui motive le passage du BT au HSK dans l’usinage de moules et de matrices ?
La transition des porte-outils BT (British Taper) vers HSK (Hollow Shank Taper) dans l'usinage de moules et matrices est motivée par la demande de vitesses de broche plus élevées, d'une rigidité supérieure et de tolérances de finition de surface plus strictes, en particulier dans les aciers trempés et les alliages à haute température. Le système de contact double face du HSK offre une répétabilité axiale et radiale inférieure à 0,003 mm, contre 0,005 mm pour le BT, tout en permettant des vitesses de broche supérieures à 20 000 tr/min sans extraction de l'outil. Pour les fabricants de moules confrontés à une durée de vie d'outil 30 % plus longue et à des temps de cycle 15 % plus rapides, la transition n'est plus facultative mais une nécessité concurrentielle.
Comment le contact double face du HSK améliore-t-il la stabilité d'usinage par rapport au BT ?
La différence fondamentale réside dans la géométrie de l'interface. Le BT utilise un cône 7:24 qui repose sur le tirage de la broche pour tirer le porte-outil dans le cône, créant un frottement uniquement sur la surface conique. Le HSK emploie un cône creux 1:10 qui se déforme élastiquement sous le serrage, réalisant un contact simultané sur la surface conique et sur la face de la broche. Ce contact double face augmente la rigidité axiale jusqu'à 50 % et la rigidité radiale de 30 % par rapport au BT à tailles équivalentes (par exemple, HSK-A63 vs BT40). Dans l'usinage de moules, où les fraises hémisphériques génèrent des forces radiales élevées à des profondeurs de passe de 0,5 mm à 2,0 mm, la réduction de la déflexion se traduit directement par une meilleure finition de surface—typiquement Ra 0,4 µm à 0,8 µm contre Ra 0,8 µm à 1,2 µm pour le BT dans des paramètres identiques.
Quelles tolérances spécifiques le HSK peut-il atteindre que le BT ne peut pas ?
En pratique, les porte-outils HSK offrent une précision de faux-rond de 0,002 mm à 0,003 mm à la ligne de jauge, tandis que les porte-outils BT atteignent typiquement 0,005 mm à 0,008 mm après plusieurs cycles de serrage. Plus important encore, le HSK maintient cette précision pendant plus de 10 000 cycles de serrage grâce à l'absence d'usure par fretting sur la surface conique. La compensation de la dilatation thermique est également supérieure : le contact facial du HSK absorbe l'expansion thermique de la broche, limitant le déplacement de la pointe d'outil à 0,010 mm à 10 000 tr/min, tandis que le BT peut subir un déplacement de 0,025 mm dans les mêmes conditions. Pour l'usinage de cavités profondes avec des rapports d'atteinte sur diamètre de 5:1 ou plus, ces différences font la différence entre une pièce conforme et une reprise.
Pourquoi les vitesses de broche supérieures à 15 000 tr/min sont-elles un facteur décisif pour la finition des moules ?
La finition moderne des moules utilise des stratégies d'usinage à grande vitesse (HSM) avec des vitesses de broche de 18 000 à 30 000 tr/min et des avances de 3 000 à 6 000 mm/min. À ces vitesses, les porte-outils BT souffrent de l'expansion due à la force centrifuge, ce qui provoque le desserrage du cône et l'extraction de l'outil de 0,01 à 0,03 mm. La conception de la tige creuse du HSK se dilate vers l'intérieur sous l'effet de la force centrifuge, augmentant en réalité la force de serrage à des régimes plus élevés. Cela permet aux ateliers de moules d'utiliser des fraises de plus petit diamètre (6 mm à 10 mm) à des régimes plus élevés sans vibration, obtenant des finitions miroir sur l'acier trempé P20 et H13 (45-52 HRC). Le résultat est que les broches équipées de HSK peuvent réduire le temps de polissage de 40 % à 60 %, un facteur de coût critique puisque le polissage manuel peut représenter 15 % à 25 % du coût total de fabrication d'un moule.
Quelles variantes HSK sont les plus courantes dans les applications de moules et matrices ?
Les séries HSK-A et HSK-E dominent l'usinage de moules et matrices. Les HSK-A63 et HSK-A100 sont standard pour le fraisage général de moules, équilibrant rigidité et capacité d'outillage. Les HSK-E32 et HSK-E40 sont préférés pour la finition à grande vitesse en raison de leur conception symétrique et de leur poids plus léger, réduisant la charge sur la broche et les vibrations. Pour les grandes matrices avec un enlèvement de matière important, le HSK-A100 offre une transmission de couple 35 % supérieure au BT50 à diamètre de bride identique. Le tableau suivant résume les différences clés pour les ateliers de moules envisageant un changement :
| Paramètre | BT40 | HSK-A63 | BT50 | HSK-A100 |
| Angle du cône | 7:24 | 1:10 creux | 7:24 | 1:10 creux |
| Répétabilité axiale (mm) | 0,005 | 0,002 | 0,008 | 0,003 |
| Vitesse de broche max (tr/min) | 12 000 | 25 000 | 8 000 | 20 000 |
| Rigidité radiale (N/µm) | 250 | 380 | 320 | 450 |
| Extraction d'outil à 20k tr/min (mm) | 0,02 (non recommandé) | 0,005 | N/A | 0,008 |
| Coût typique par porte-outil (USD) | 45-80 | 90-150 | 60-100 | 140-220 |
| Cycles de serrage avant usure | 3 000 | 10 000+ | 2 500 | 8 000+ |
Combien coûte la conversion d'un atelier de moules du BT au HSK ?
Le passage d'un centre d'usinage vertical 3 axes standard de BT40 à HSK-A63 implique trois composantes de coût. Premièrement, le remplacement de la cartouche de broche coûte entre 4 500 $ et 8 000 $ par machine, selon l'OEM et si la broche dispose d'une option de cône HSK standard. Deuxièmement, un ensemble de départ de 20 porte-outils HSK (pinces, porte-fraises et adaptateurs pour fraises à surfacer) varie de 1 800 $ à 3 000 $. Troisièmement, le changement des tirants et des goujons de retenue n'est pas nécessaire, car le HSK utilise un système de serrage différent—aucun tirant n'est requis. Le coût total de rénovation est typiquement de 6 500 $ à 11 000 $ par machine. Cependant, si l'atelier achète de nouvelles machines, les broches HSK sont souvent une option sans coût supplémentaire ou une mise à niveau de 1 500 $, ce qui fait de l'équipement neuf la voie la plus économique. La période de retour sur investissement, basée sur la réduction des coûts d'outillage et de la main-d'œuvre de polissage, est typiquement de 6 à 9 mois pour un atelier fonctionnant en 2 équipes.
Quand est-il encore justifié d'utiliser le BT au lieu du HSK ?
Le BT reste un choix valable pour les opérations d'ébauche à basse vitesse inférieures à 8 000 tr/min, où sa plus grande surface de contact conique offre une rigidité suffisante pour un enlèvement de matière important (par exemple, des profondeurs de passe de 3 mm à 5 mm dans l'acier pré-trempé). Le BT est également préféré dans les ateliers équipés de machines plus anciennes (antérieures à 2005) où les cartouches de broche ne sont pas conçues pour les forces de tirage du HSK, et pour les opérations standard de perçage et de taraudage avec des outils courts et rigides. De plus, l'outillage BT est 40 % à 50 % moins cher par porte-outil, ce qui compte pour les ateliers disposant de grands inventaires d'outils ou de budgets limités. Cependant, pour tout travail de moules et matrices impliquant des passes de finition, l'usinage de parois minces ou les électrodes, les avantages de performance du HSK surpassent la prime de coût.
Les machines CNC existantes peuvent-elles être rénovées en HSK sans perdre en précision ?
Oui, mais avec des réserves. La rénovation d'une broche BT en HSK nécessite le remplacement de la cartouche de broche, pas seulement du porte-outil, car le mécanisme de tirage et la géométrie du cône sont fondamentalement différents. Un atelier de rénovation expérimenté peut effectuer le changement en 3 à 5 jours par machine, y compris l'alignement et les tests thermiques. La précision après rénovation dépend de l'état d'origine de la broche ; si la broche BT avait un faux-rond inférieur à 0,005 mm, la rénovation HSK peut atteindre 0,003 mm. Cependant, les machines avec des roulements de broche usés (plus de 10 000 heures) devraient avoir leurs roulements remplacés simultanément, ajoutant 1 500 $ à 2 500 $ au coût. Pour les ateliers de moules, la voie la plus sûre est de rénover uniquement les machines dédiées à la finition, en gardant les machines BT pour l'ébauche.
Quelles sont les erreurs courantes lors du passage au HSK dans l'usinage de moules ?
L'erreur la plus fréquente est l'utilisation de porte-outils HSK avec des réglages de force de serrage incorrects—un couple excessif provoque la déformation de la tige, tandis qu'un couple insuffisant entraîne l'extraction de l'outil. Suivez toujours les spécifications de couple du fabricant (par exemple, 30 Nm pour HSK-A63). Une autre erreur est de mélanger l'outillage BT et HSK sur la même machine sans ajustement approprié du magasin d'outils ; les porte-outils HSK ont des diamètres de bride plus grands, ce qui peut provoquer des collisions avec les poches adjacentes. Enfin, les ateliers négligent souvent la distribution du liquide de refroidissement : la tige creuse du HSK permet un refroidissement traversant à des pressions allant jusqu'à 80 bars, mais la pompe à liquide de refroidissement de la machine doit être mise à niveau de 20 bars à 70 bars pour en tirer parti. Ignorer ces détails réduit de moitié les gains de durée de vie d'outil attendus.
FAQ
Combien de temps faut-il pour former les machinistes à l'outillage HSK ?
La formation prend 1 à 2 jours pour les machinistes expérimentés, en se concentrant sur le couple de serrage, l'assemblage de l'outil et la détection de l'usure sur le cône. La plupart des ateliers rapportent une pleine compétence en 50 heures de fonctionnement, car la manipulation est similaire au BT à l'exception de la tige creuse et du contact facial.
Le HSK fonctionnera-t-il avec mes porte-outils existants pour le perçage et le taraudage ?

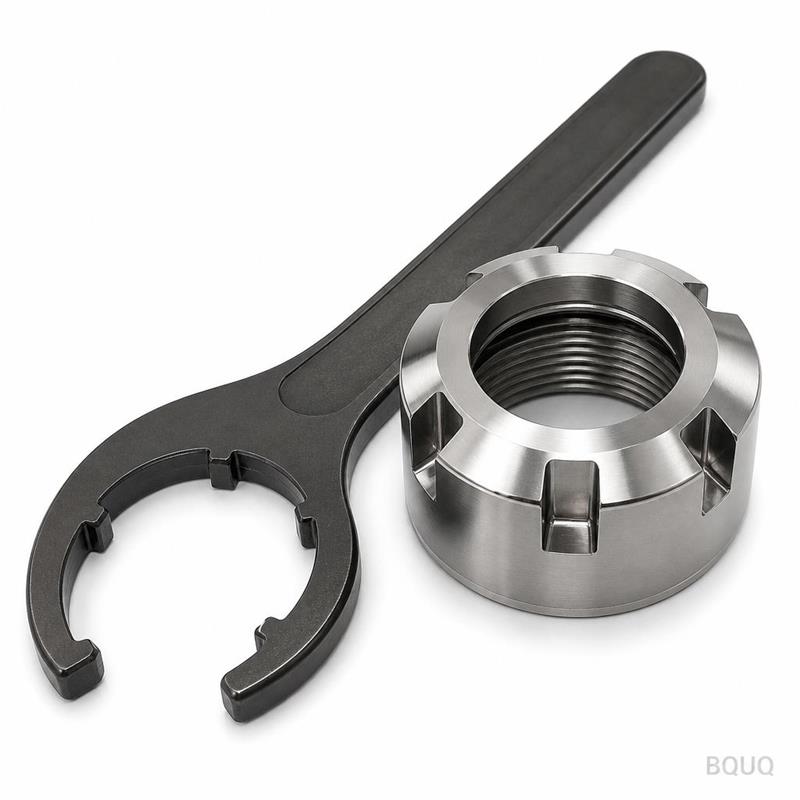

Non, le HSK nécessite des porte-outils dédiés ; les pinces et mandrins BT ne sont pas compatibles. Vous devez acheter de nouvelles pinces (par exemple, ER32), des mandrins de taraudage et des porte-outils à rétraction. Prévoyez un budget pour un minimum de 10 nouveaux porte-outils par machine afin d'éviter les temps d'arrêt.
Le HSK améliore-t-il la durée de vie de l'outil dans le fraisage dur de l'acier H13 ?
Oui, la rigidité améliorée réduit le broutement, qui est la principale cause de l'usure prématurée en dépouille. Dans des tests comparatifs sur H13 à 52 HRC, le HSK-A63 a prolongé la durée de vie de l'outil de 25 % à 35 % par rapport au BT40 à 16 000 tr/min, avec une vitesse de coupe de 150 m/min et une avance de 0,05 mm/dent.
Quel est le couple maximal que le HSK-A63 peut transmettre ?
Le HSK-A63 peut transmettre jusqu'à 90 Nm de couple en fonctionnement continu, contre 70 Nm pour le BT40. Cela est suffisant pour la plupart des ébauches de moules avec des fraises jusqu'à 20 mm de diamètre.
Puis-je utiliser le HSK sur une machine avec une broche BT40 et simplement un adaptateur ?
Non, les adaptateurs ajoutent du faux-rond et réduisent la rigidité, ce qui va à l'encontre du but recherché. Le cône de la broche doit être HSK pour que le contact facial fonctionne. Les adaptateurs ne sont acceptables que pour des opérations non critiques comme le perçage de centrage.
À quelle fréquence les porte-outils HSK doivent-ils être inspectés pour l'usure ?
Inspectez la surface conique et la face tous les 500 cycles de serrage à l'aide d'un comparateur à cadran et d'un produit pénétrant. Remplacez les porte-outils si l'usure de la face dépasse 0,005 mm ou si des rayures sont visibles près de la ligne de jauge. Avec un entretien approprié, les porte-outils HSK durent 3 à 5 fois plus longtemps que le BT.
Le HSK est-il plus coûteux à entretenir que le BT ?
Non, les coûts de maintenance sont inférieurs car il n'y a pas de tirant à remplacer et moins d'usure du cône. Le coût principal est l'achat initial et l'entretien occasionnel de la cartouche de broche, ce qui est le même pour les deux systèmes.
Conclusion
La transition du BT vers le HSK dans l'usinage de moules et matrices n'est pas une tendance mais une réponse à des écarts de performance mesurables en matière de rigidité, de vitesse et de répétabilité. Avec une répétabilité axiale passant de 0,005 mm à 0,002 mm et une capacité de vitesse de broche doublant à 25 000 tr/min, le HSK permet aux ateliers de moules de réduire le temps de polissage jusqu'à 60 % et de prolonger la durée de vie de l'outil de 30 %. Bien que le coût de rénovation de 6 500 $ à 11 000 $ par machine soit significatif, le retour sur investissement en 6 à 9 mois en fait une décision financièrement judicieuse pour tout atelier produisant des moules de haute précision. Pour l'achat de nouvelles machines, le HSK est le choix par défaut évident, et le BT devrait être réservé exclusivement aux opérations d'ébauche à basse vitesse.
