Réponse courte : Une inspection du premier article (FAI) pour les pièces embouties doit vérifier l'intégralité du plan — chaque dimension, tolérance, limite de bavure, nuance de matériau et finition — sur des pièces issues d'une matrice de production, et non d'un prototype. Vérifiez la bande, la pièce et le processus : certification matière, réglage de la matrice, disposition des flans, angles de pliage, positions des trous, hauteur de bavure, planéité, épaisseur de revêtement et une étude de capabilité sur au moins 30 pièces consécutives. Ne validez que lorsque le rapport FAI correspond au plan, que l'échantillon est conservé et que la matrice est verrouillée sur des réglages documentés. Prévoyez 12 heures ouvrées pour l'étape de devis et 3 à 10 jours ouvrés pour un dossier FAI complet sur une nouvelle matrice progressive.

L'inspection du premier article est la porte entre « la matrice fonctionne » et « nous pouvons en expédier des milliers ». Pour les pièces embouties, les enjeux sont plus élevés que pour de nombreux composants usinés, car une matrice progressive engage des dizaines de caractéristiques dans de l'acier trempé en une seule fois. Si un trou est décalé de 0,05 mm, vous ne réglez pas un programme — vous rectifiez un insert de matrice.

Ce guide couvre ce que contient réellement une FAI rigoureuse pour les pièces métalliques embouties, ce qu'il faut mesurer, ce qu'il faut documenter, et les modes de défaillance qui passent le plus souvent à travers un examen de premier article laxiste.

Qu'est-ce qu'une inspection du premier article pour pièces embouties ?

Une inspection du premier article est une vérification formelle et documentée que les premières pièces produites à partir d'un outillage de production sont conformes à toutes les exigences d'ingénierie. Pour l'emboutissage, cela signifie que la matrice, la presse, la bobine, le lubrifiant et le réglage de l'opérateur sont tous en configuration de production — pas un échantillon fabriqué à la main ni un prototype en outillage souple.

Le rapport FAI est un enregistrement. Il comprend généralement :

• La révision du plan et le numéro de pièce vérifiés
• Un plan ballonné avec des caractéristiques numérotées
• Les valeurs mesurées pour chaque dimension ballonnée, avec tolérance et conforme/non conforme
• Les certificats de matériau et de finition
• Les contrôles visuels et fonctionnels (bavures, fissures, revêtement, retour élastique)
• L'équipement de mesure utilisé, avec statut d'étalonnage
• Un échantillon de premier article conservé, signé et daté

Pour les chaînes d'approvisionnement automobile, médicale ou aérospatiale, la FAI alimente généralement une soumission PPAP ou similaire. Pour les acheteurs industriels et d'électronique grand public, un rapport FAI bien construit reste l'assurance la moins chère que vous puissiez acheter : il détecte un problème de matrice alors que la matrice est encore tendre, encore sur l'établi, et encore peu coûteuse à corriger.

FAI vs PPAP vs inspection de disposition

Ces termes sont souvent confondus. La FAI est la vérification dimensionnelle et visuelle des premières pièces de production. Le PPAP est un dossier de soumission plus large qui inclut la FAI plus le flux de processus, l'AMDEC processus, le plan de contrôle, les études de capabilité et les pièces échantillons. Une inspection de disposition est un contrôle dimensionnel complet de chaque caractéristique du plan, ce qui constitue essentiellement le cœur dimensionnel d'une FAI. Si votre fournisseur dit « nous avons fait une disposition », demandez si c'était sur outillage de production et si le rapport est signé.

La liste de contrôle FAI essentielle pour les pièces métalliques embouties

Le tableau ci-dessous est la liste de contrôle de travail que nous utilisons pour les pièces embouties chez BQUQ. Elle est organisée par ce que vous inspectez, et non par service.

Deux lignes de ce tableau méritent d'être soulignées car elles sont les plus souvent sous-spécifiées : les bavures et la planéité. Les acheteurs écrivent souvent « ébavurer » sur un plan sans chiffre. Cela laisse la décision au constructeur de matrice et à l'inspecteur, et sera interprété différemment à la commande suivante.

Spécifications de bavure : mettez un chiffre sur le plan

La hauteur de bavure est fonction du jeu de matrice, de l'acuité du poinçon et du matériau. Une matrice progressive bien entretenue fonctionnant avec un jeu raisonnable maintient généralement une hauteur de bavure inférieure à 0,05 mm sur de l'acier fin, mais c'est une valeur typique, pas une garantie — cela dépend du matériau, de l'épaisseur et du nombre de coups sur l'outil.

Spécifiez la hauteur de bavure comme valeur maximale, et précisez de quel côté la bavure est autorisée. Dans de nombreux assemblages, le sens de la bavure importe plus que sa taille, car une bavure sur la mauvaise face peut interférer avec un contact d'accouplement ou rayer un revêtement sur une pièce adjacente.

Planéité, torsion et cambrure

Les pièces embouties sont rarement parfaitement planes. La bobine a des contraintes résiduelles, et chaque cisaillement et pliage les redistribue. Définissez la planéité comme une valeur mesurée sur une zone définie, et la cambrure comme l'écart le long de la longueur de bande. Si votre assemblage est sensible à l'empilement — pensez aux cales, entretoises, grilles de connexion ou ressorts de contact — la planéité est souvent la caractéristique qui détermine réellement votre rendement, et non le diamètre du trou.

Quelles dimensions importent vraiment le plus ?

Toutes les caractéristiques ne présentent pas le même risque. Une FAI utile hiérarchise par fonction, et non par ordre du plan. Le tableau ci-dessous montre comment nous classons typiquement les caractéristiques des pièces embouties.

Le point pratique : un rapport de premier article qui mesure 40 dimensions mineures et omet les deux caractéristiques d'accouplement critiques est pire qu'inutile — il crée une fausse confiance. Poussez votre fournisseur à identifier les caractéristiques critiques pour la fonction avant la découpe de la matrice, et assurez-vous que le rapport FAI les mesure avec le bon instrument.

Pour un examen plus approfondi de la façon dont les choix de construction de matrice affectent les caractéristiques que vous pouvez tenir, consultez notre article sur la disposition de bande en matrice progressive.

Que doit contenir le dossier de rapport FAI ?

Un dossier FAI complet pour une pièce emboutie doit arriver sous forme d'un ensemble de documents unique et sous contrôle de révision. Demandez :

1. Plan ballonné — chaque caractéristique numérotée, correspondant ligne par ligne au rapport.

2. Tableau des résultats dimensionnels — nominal, tolérance, réel, écart, conforme/non conforme.

3. Certification matière — certificat de laminage avec numéro de coulée traçable jusqu'à la bobine utilisée.

4. Certification de finition — relevés d'épaisseur de placage, résultats de test d'adhérence le cas échéant.

5. Enregistrement d'inspection visuelle — avec échantillon limite signé ou jeu de photos.

6. Données de capabilité — Cp/Cpk sur les caractéristiques critiques à partir d'une série de pièces consécutives.

7. Enregistrement de réglage de matrice — presse, tonnage, hauteur de fermeture, longueur d'avance, lubrification.

8. Échantillon conservé — au moins une pièce de premier article, étiquetée et stockée.

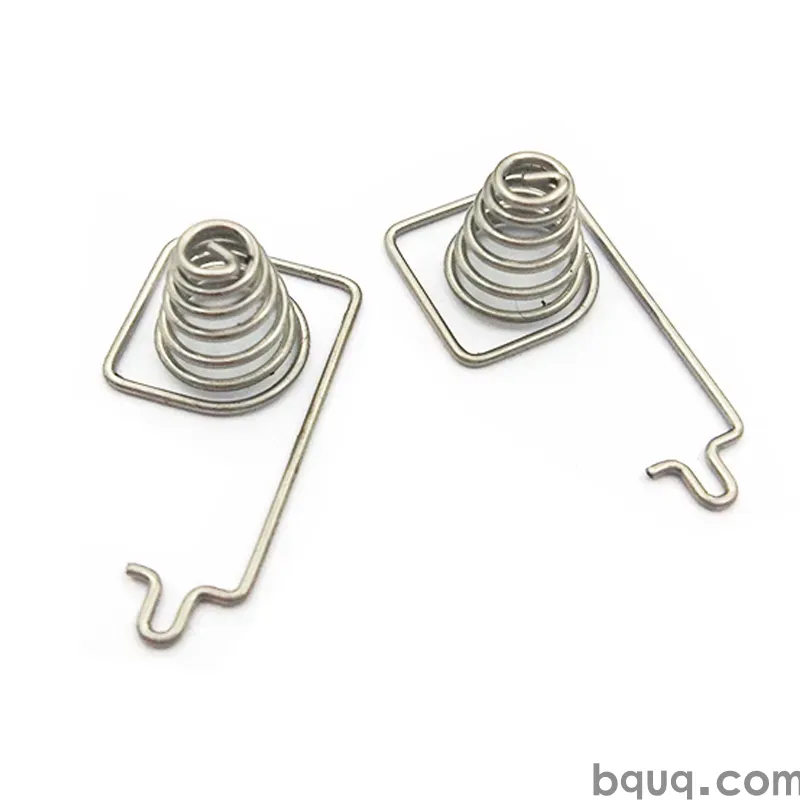

Si vous sourcez des bornes ou contacts emboutis, les lignes finition et fonctionnel ont un poids supplémentaire. La variation d'épaisseur de placage sur une bobine peut modifier la force d'insertion et la résistance de contact, donc la FAI doit inclure des relevés à plusieurs emplacements sur la bande, et non une seule pièce au milieu. Notre page bornes et contacts emboutis couvre la façon dont nous structurons cette vérification pour les pièces de connecteur et de contact de batterie.

Combien de pièces faut-il mesurer ?

Une seule pièce ne prouve rien sur un processus ; elle prouve seulement qu'une pièce a existé. Pour une FAI significative, mesurez un minimum de 30 pièces consécutives issues du même réglage pour les caractéristiques critiques, et au moins 5 à 10 pièces pour l'ensemble complet des dimensions ballonnées. La série de 30 pièces donne une image approximative de la capabilité — suffisante pour voir si le processus est centré ou dérive vers une limite de tolérance.

Pour les programmes à très grand volume, une série plus longue de 100 pièces ou plus est raisonnable sur les deux ou trois caractéristiques les plus critiques. Notez qu'une étude de 30 pièces donne une estimation indicative de la capabilité, et non un Cpk statistiquement robuste ; traitez-la comme un outil de dépistage.

Modes de défaillance courants qu'une FAI doit détecter

Une bonne FAI est conçue autour de ce qui va réellement mal en emboutissage. Les problèmes les plus fréquents que nous voyons lors de l'examen des premiers articles entrants :

• Jeu de matrice trop grand — bords cisaillés déchirés, bavure excessive, finition de bord médiocre.
• Jeu de matrice trop petit — cisaillement secondaire, éclats, usure rapide du poinçon.
• Pression de maintien ou de ressort insuffisante — torsion, cambrure, angle de pliage incohérent.
• Retour élastique non compensé — angles de pliage dérivant hors tolérance sur matériau à haute résistance.
• Erreur d'avance de bande — dérive du pas progressif, causant une erreur cumulative de position des trous.
• Désalignement du pilote — trous décentrés qui passent la FAI sur une pièce mais échouent aux extrémités de bobine.
• Grippage — accumulation de matière sur la face de matrice, visible sous forme de rayures qui s'aggravent au fil de la production.
• Variation d'épaisseur de bobine — dimensions qui passent au début de la bobine et échouent à la fin.

Les deux derniers sont la raison pour laquelle la FAI doit échantillonner sur toute la bobine, et non sur une chute pratique. Si votre fournisseur ne mesure que des pièces des premiers mètres, vous n'avez pas vérifié le processus — vous avez vérifié le réglage.

Pour une approche systématique du diagnostic de ces problèmes après le démarrage de la production, consultez dépannage des matrices d'emboutissage.

Comment BQUQ réalise l'inspection du premier article

BQUQ exploite quatre lignes de production dans une seule usine à Dongguan sous ISO9001 : usinage CNC à ±0,005 mm, emboutissage des métaux, ressorts sur mesure et production de dissipateurs thermiques. Parce que l'emboutissage, le formage de ressorts et l'usinage sont sous un même toit, un support embouti nécessitant un trou taraudé ou une patte de ressort formée peut être vérifié comme un assemblage complet plutôt que comme une pièce isolée — c'est là que se cachent la plupart des cumuls de tolérance inter-processus.

Notre flux de travail FAI pour une nouvelle pièce emboutie :

1. Revue du plan — nous signalons les spécifications manquantes de bavure, planéité et finition avant le devis.

2. Retour DFM — recommandations de tolérance et de caractéristiques, généralement dans la fenêtre de devis de 12 heures ouvrées.

3. Construction de matrice et première pièce — pièces prélevées sur outillage de production.

4. FAI dimensionnelle et visuelle — plan ballonné, résultats mesurés, échantillon conservé.

5. Étude de capabilité — 30+ pièces consécutives sur les caractéristiques critiques.

6. Validation et libération — fiche de réglage verrouillée, rapport sous contrôle de révision, production flexible MOQ.

Pour les supports et la quincaillerie de montage, la FAI repose généralement sur la position des trous, la planéité et le sens de bavure — les trois éléments qui décident si la pièce s'assoit à plat et s'assemble sans reprise. Les détails sont sur notre page supports et fixations emboutis.

Si vous comparez des régions de sourcing ou avez besoin d'une vue plus large de ce qu'implique un programme d'emboutissage en Chine, notre guide de l'emboutissage des métaux sur mesure détaille l'outillage, les délais et les attentes documentaires.

Questions fréquentes

Q : Quand faut-il réaliser une inspection du premier article ?

R : La FAI est réalisée après la construction d'une nouvelle matrice, après toute réparation de matrice ou remplacement d'insert affectant une caractéristique du plan, après un transfert d'outil vers une presse différente, et après toute modification d'ingénierie de la pièce ou du matériau. Elle est également standard au début d'une nouvelle campagne de production si l'outil est resté inactif pendant une période prolongée. Le principe est simple : tout changement susceptible de déplacer une dimension nécessite une re-vérification avant expédition.

Q : Combien de pièces faut-il mesurer dans une FAI d'emboutissage ?

R : Mesurez l'ensemble complet des dimensions ballonnées sur au moins 5 à 10 pièces, et réalisez une série de 30 pièces consécutives ou plus pour la capabilité sur les caractéristiques critiques. Échantillonnez sur toute la bobine plutôt qu'à un seul endroit, afin de capturer les variations d'épaisseur et de trempe. Une étude de 30 pièces donne une estimation indicative de la capabilité plutôt qu'un Cpk statistiquement robuste, donc traitez-la comme un outil de dépistage et poursuivez avec un SPC continu.

Q : Quelle hauteur de bavure est acceptable sur les pièces métalliques embouties ?

R : Il n'y a pas de chiffre universel — cela dépend du matériau, de l'épaisseur, de la fonction et de l'assemblage d'accouplement. Pour les pièces en acier fin et en laiton, une cible de production typique est une hauteur de bavure inférieure ou égale à 0,05 mm, mais cela doit être écrit sur le plan comme maximum avec le côté de bavure autorisé indiqué. Si le plan dit seulement « ébavurer », attendez-vous à une interprétation incohérente entre fournisseurs et entre séries de production.

Q : La FAI remplace-t-elle l'inspection continue ?

R : Non. La FAI vérifie que le processus est capable au démarrage ; elle ne garantit pas qu'il le reste. Les outils d'emboutissage s'usent, les poinçons s'ébrèchent et les jeux s'ouvrent au fil de la production. La FAI doit être soutenue par un plan de contrôle avec des vérifications en cours de processus, un échantillonnage dimensionnel périodique et des intervalles de maintenance de matrice documentés. Pour les programmes à grand volume, ajoutez un SPC sur les caractéristiques critiques identifiées lors de la revue FAI.

Q : Quelle est la différence entre FAI et inspection de disposition ?

R : Une inspection de disposition est la mesure dimensionnelle complète de chaque caractéristique du plan. La FAI est plus large : elle combine cette vérification dimensionnelle avec la certification matière et finition, les contrôles visuels et fonctionnels, la documentation de processus et un échantillon conservé, le tout réalisé sur outillage de production. En pratique, le rapport de disposition constitue souvent la section dimensionnelle du dossier FAI, et les deux sont soumis ensemble.
