Broches et bornes estampées : conceptions à force d'insertion et à brasage
Réponse courte : les broches et bornes estampées sont produites sur des matrices progressives à partir de bandes de 0,10 à 3,0 mm, généralement en laiton, bronze phosphoreux ou cuivre béryllium. Les conceptions à force d'insertion tiennent grâce à une bande d'interférence d'environ 0,05 à 0,15 mm dans un trou métallisé et nécessitent un retour élastique ; les conceptions à brasage nécessitent une surface mouillable et résistante à la chaleur ainsi qu'un conducteur compliant. Choisissez d'abord la méthode d'assemblage — la géométrie, le matériau et le revêtement en découlent. BQUQ estampille les deux types à Dongguan et maintient ±0,05 mm sur les caractéristiques de bande.

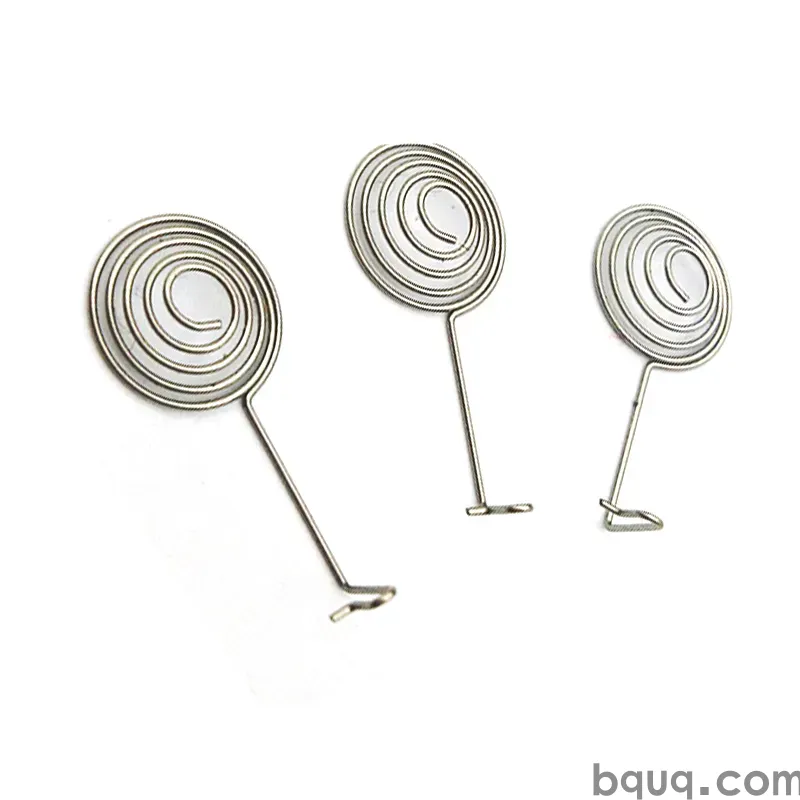

Les broches et bornes estampées sont le tissu conjonctif de l'électronique. Elles transportent le courant d'un connecteur à une carte, d'une batterie à un contact, d'un fusible à une barre omnibus. Leur fabrication en volume est peu coûteuse, c'est précisément pourquoi les détails de conception comptent : un centime ou deux de bande supplémentaire par pièce, multiplié par deux millions de pièces, représente de l'argent réel. Ce guide couvre les deux méthodes d'assemblage dominantes — force d'insertion et brasage — et comment chacune modifie la conception, le matériau et la tolérance à spécifier. Pour une vue d'ensemble de la famille de pièces, commencez par notre guide des pièces estampées sur mesure.
Force d'insertion vs brasage : choisir l'assemblage avant la géométrie
La plus grande erreur des acheteurs est de traiter les broches à force d'insertion et à brasage comme la même pièce avec une finition différente. Ce n'est pas le cas. Une broche à force d'insertion est un ressort. Elle est conçue pour que, lorsqu'elle est enfoncée dans un trou légèrement plus petit que sa bande la plus large, le métal fléchisse élastiquement et repousse contre la paroi du barillet. Cette force normale maintient la pièce en place et crée l'interface électrique. Elle doit survivre à l'insertion, ne pas se déformer de façon permanente et conserver sa force de contact lors des cycles thermiques.
Une borne à brasage fait le travail inverse. Elle n'a pas besoin de se maintenir mécaniquement — le brasage s'en charge. Elle doit présenter une surface que l'alliage peut mouiller, tolérer les températures de refusion sans perdre l'intégrité du revêtement, et fournir un conducteur ou un pied compliant qui absorbe les petits écarts entre la borne et le plot. Une broche optimisée pour la force d'insertion donne une mauvaise jointure brasée, et un pied à braser enfoncé dans un trou ne tiendra pas. Choisissez l'assemblage, puis concevez.
Un repère utile : la force d'insertion est destinée aux cartes que vous ne voulez pas refondre, aux chemins à courant élevé et aux connecteurs réparables sur site. Le brasage est destiné aux lignes de refusion SMT ou à trou traversant où la borne est l'un des nombreux composants du panneau. Des populations mixtes existent, mais il s'agit généralement de deux références distinctes.
Matériaux et revêtements pour broches et bornes
| Matériau de base | Utilisation typique | Conductivité vs cuivre | Remarques |
|---|---|---|---|
| Laiton (H65/C2600) | Bornes générales, broches économiques | ~28% IACS | Facile à estamper et à revêtir, ressort modéré |
| Bronze phosphoreux (C51000) | Broches à force d'insertion, contacts | ~15% IACS | Bon ressort, résiste à la relaxation des contraintes |
| Cuivre béryllium (C17200) | Force d'insertion à cycles élevés, relais | ~22% IACS | Meilleur ressort et durée de fatigue, coût plus élevé |
| Alliage de cuivre (C194) | Grilles de connexion, broches à courant élevé | ~60% IACS | Excellente conductivité, résistance modérée |
| Inox 301/304 | Blindage, clips non conducteurs | Faible | Résistance à la corrosion, mauvaise conductivité |
Le revêtement est choisi en fonction de la méthode d'assemblage et de l'environnement. L'étain (1–3 µm, mat ou brillant) est la solution de prédilection pour les bornes à braser car il se mouille facilement et est peu coûteux. L'or sélectif (0,05–0,8 µm sur 0,5–1,5 µm de nickel) est standard pour les broches à force d'insertion et pour les contacts devant survivre à de nombreux cycles d'accouplement ou transporter des signaux basse tension où les films d'oxyde comptent. L'argent est utilisé sur les contacts à courant élevé et les clips de fusible. La sous-couche de nickel est importante : elle bloque la diffusion entre le métal de base et la finition supérieure et maintient la surface stable dans le temps.
| Méthode d'assemblage | Revêtement courant | Guide d'épaisseur | Pourquoi |
|---|---|---|---|
| Brasage (SMT/THT) | Étain mat | 5–10 µm | Mouillabilité, faible coût |
| Brasage (pas fin) | Étain ou Ni/Pd/Au | 1–3 µm étain | Stabilité thermique |
| Force d'insertion | Or sur nickel | 0,4–0,8 µm Au | Résistance de contact stable, usure |
| Force d'insertion (réduction des coûts) | Étain sur nickel | 2–5 µm | Acceptable pour quelques insertions |
| Courant élevé | Argent sur nickel | 2–5 µm | Faible résistance, tolérance à l'arc |
Nous restons honnêtes sur le choix du revêtement : si votre nombre d'insertions est inférieur à cinq et vos tensions ordinaires, l'or est souvent de l'argent jeté par les fenêtres. Si la broche transporte un signal analogique de faible niveau ou subit des centaines de cycles d'accouplement, l'étain vous posera problème. Indiquez-nous le nombre de cycles et le courant, et nous vous indiquerons la finition adaptée. Plus d'informations sur les options de finition dans notre guide de finition des pièces estampées.
Règles géométriques pour les broches à force d'insertion
Le succès de la force d'insertion repose sur trois nombres : la bande d'interférence, le chanfrein d'introduction et la longueur de compliance.
| Caractéristique | Plage typique | Effet si incorrect |
|---|---|---|
| Diamètre du trou | 0,6–1,0 mm | Détermine la force d'insertion |
| Interférence | 0,05–0,15 mm | Trop peu = desserré ; trop = endommagement du barillet |
| Chanfrein d'introduction | 0,2–0,5 mm, 15–30° | Absent = endommagement de la carte, désalignement |
| Longueur de compliance | 1,5–3,0 mm | Courte = pas de ressort ; longue = flambage |
| Épaisseur de revêtement | 0,4–0,8 µm Au | Fine = usure complète |
Les formes en œil d'aiguille et en broche fendue sont les deux conceptions compliantes courantes. Toutes deux reposent sur la capacité de la broche à fléchir sans déformation permanente. C'est pourquoi on utilise du bronze phosphoreux ou du cuivre béryllium plutôt que du laiton : le laiton prend une déformation après quelques insertions et la force de contact diminue. Si votre dessin spécifie une broche à force d'insertion en laiton, attendez-vous à une baisse de la force de rétention après quelques retouches.
La tolérance sur la largeur de bande est le facteur de coût. Une bande de ±0,05 mm convient à la plupart des conceptions ; pousser à ±0,02 mm sur une bande de 2 mm de large commence à exiger une meilleure bande et une maintenance de matrice plus stricte. Nous maintenons ±0,05 mm en standard sur les caractéristiques de bande et signalons lorsqu'un dessin demande quelque chose que la matrice ne peut pas tenir économiquement. Voir notre guide des tolérances d'emboutissage des métaux pour le détail complet.
Liste de contrôle de conception pour les bornes à braser
La borne à braser est un problème thermique et de mouillage plus que mécanique. Points à verrouiller avant de diffuser un dessin :
- Géométrie du pied : les ailes de mouette et les J-leads s'auto-centrent pendant la refusion ; une broche traversante droite ne le fait pas.
- Zone brasable : gardez le plot mouillé à l'écart du placage sur moulage et de la bavure de cisaillement de matrice sur la face inférieure.
- Chemin thermique : les bornes fines et longues conduisent la chaleur loin de la jointure et l'appauvrissent ; gardez la section de conducteur courte et la section transversale adéquate.
- Relief thermique : sur un plot mis à la terre, une connexion directe à un grand plan de cuivre absorbe la chaleur et provoque des jointures froides. Utilisez des rayons de relief.
- Coplanarité : pour les bornes SMT, spécifiez la coplanarité — généralement 0,1 mm max pour une petite broche, plus serré pour les pas fins.
Les bornes à braser sont fréquemment combinées avec un barillet de sertissage côté fil, c'est pourquoi de nombreuses pièces sont décrites comme des languettes à sertir-braser. Ce hybride est couvert dans notre article sur les languettes à sertir et à braser.
Outillage, tolérances et essais
Les deux familles de broches sont produites sur des matrices progressives, ce qui signifie que la même matrice produit la broche, la bande de support et la découpe en une seule passe. Les caractéristiques inférieures à 0,3 mm exigent un outillage à arêtes fines et un contrôle soigné des bavures, car la bavure sur une bande à force d'insertion modifie l'interférence effective. Prévoyez une inspection de première pièce sur la largeur de bande, l'angle de chanfrein et l'épaisseur de revêtement, plus un essai de traction de force de rétention sur un coupon revêtu pour les pièces à force d'insertion. Pour les bornes à braser, les essais de brasabilité (balance de mouillage ou immersion-observation) font partie du dossier PPAP si votre client l'exige. Notre article sur les méthodes d'inspection d'emboutissage détaille les jauges et les fréquences.
L'outillage est un coût unique. Une matrice simple à une rangée de broches est économique ; une matrice multi-rangées produisant huit bornes par course répartit l'outillage sur plus de pièces et est le bon choix une fois le volume justifié. Pour les quantités prototypes, nous pouvons également fournir des pièces à partir d'une matrice souple ou, pour des formes simples, un échantillon découpé au laser et formé, afin que vous puissiez valider l'ajustement avant de vous engager sur un outillage dur. La sélection des matériaux interagit avec tout cela — un alliage plus rigide s'estampe avec plus de retour élastique et peut nécessiter une station de formage différente, c'est pourquoi nous confirmons la nuance de bande avant de finaliser la disposition de la matrice. Si vous êtes encore en train de choisir l'alliage, notre article sur les matériaux de bornes estampées compare les nuances courantes côte à côte.
Questions fréquentes
Q : Quelle est la différence entre une broche à force d'insertion et une broche à braser ?
R : Une broche à force d'insertion se maintient mécaniquement par interférence élastique dans un trou métallisé et nécessite de bonnes propriétés de ressort ; une broche à braser est maintenue par la jointure et nécessite une surface mouillable et résistante à la chaleur ainsi qu'un conducteur compliant. Les deux exigent des matériaux et une géométrie différents et sont normalement des références distinctes.
Q : Quel matériau est le meilleur pour les bornes estampées ?
R : Laiton pour les bornes économiques à faible courant ; bronze phosphoreux pour les broches à force d'insertion et les contacts devant maintenir une force de ressort ; cuivre béryllium pour les contacts à cycles élevés ou de relais ; alliage de cuivre C194 pour les grilles de connexion à courant élevé. La sélection suit le courant, les cycles d'insertion et l'objectif de coût.
Q : De combien de placage d'or les broches à force d'insertion ont-elles besoin ?
R : Typiquement 0,4–0,8 µm d'or sur 0,5–1,5 µm de nickel. Cette plage survit aux cycles d'insertion et maintient une résistance de contact stable. Un placage d'or plus fin s'use lors d'accouplements répétés ; un placage plus épais est rarement rentable en dehors d'environnements sévères.
Q : BQUQ peut-il estamper des broches avec placage sélectif ?
R : Oui. Nous réalisons un placage sélectif d'or, d'étain et d'argent sur des bandes estampées et pouvons ne revêtir que la zone de contact pour économiser des coûts tout en conservant la zone brasable ou à force d'insertion spécifiée. Envoyez le dessin et les spécifications de placage pour un devis.
Q : Quelle tolérance pouvez-vous tenir sur les caractéristiques des broches estampées ?
R : ±0,05 mm sur les caractéristiques de bande est notre standard, avec ±0,02 mm disponible sur les bandes critiques lorsque la matrice et la bande le permettent. Nous signalons toute spécification qui augmenterait fortement le coût avant de devis, plutôt que de la coter discrètement.
