Votre plan. Nos machines. Un dissipateur thermique qui s'adapte exactement là où il le faut.
Nous usinons et emboutissons des dissipateurs thermiques en aluminium avec bases de montage selon votre plan. Chaque unité est contrôlée avant expédition—dimensions, planéité, positions des trous. Aucune surprise sur votre ligne d'assemblage.
Tolérance : ±0,05 mm sur les caractéristiques critiques
Délai : 7 à 12 jours pour les prototypes, 15 à 20 jours pour la production
Sans MOQ—commandez 1 pièce ou 10 000
Finition de surface : anodisation noire, anodisation claire, ou selon spécification
Taille de lot : du prototype unique aux séries de production complètes
Spécifications
Paramètre
Valeur
Matériau
Aluminium 6063-T5, 6061-T6, 5052, ou selon votre spécification
Anodisation (noire, claire), revêtement par poudre, nickelage, passivation
Base de montage
Intégrée ou sertie, configuration des trous selon plan
Options d'ailettes
Ailettes extrudées, embouties ou pliées ; pas d'ailettes 2,5–10 mm
Taille maximale
600 mm × 400 mm × 150 mm (CNC), 300 mm × 200 mm (emboutissage)
Équipement de contrôle
MMT, comparateur optique, profilomètre de surface
Traçabilité des lots
Code de lot complet, numéro de coulée du matériau, enregistrements de processus
Délai
Prototype 7–12 jours, production 15–20 jours
MOQ
Sans MOQ—du prototype à la production de masse
Pays d'origine
Fabriqué en Chine, usine de Dongguan
Trois raisons pour lesquelles les acheteurs nous envoient leurs plans
1. Qualité traçable par lot.
Chaque dissipateur thermique reçoit un code de lot. Nous enregistrons le numéro de coulée du matériau, les réglages machine et les résultats de contrôle pour ce lot. Si un problème apparaît sur le terrain, nous le retraçons en quelques heures, pas en quelques semaines.
2. Rapport de contrôle par lot.
Vous recevez un rapport dimensionnel avec chaque lot—planéité, positions des trous, finition de surface et dureté du matériau. Nous mesurons avec une MMT et un profilomètre de surface. Le rapport est signé par notre responsable qualité. Pas de tampons vagues « conforme ».
3. Une seule usine pour CNC + emboutissage + ressorts + dissipateurs thermiques.
Votre dissipateur thermique peut nécessiter un support de montage embouti. Ou un clip à ressort pour maintenir le ventilateur. Ou une plaque de base usinée. Nous réalisons ces quatre lignes sous un même toit. Vous envoyez un seul dossier de plans, vous recevez un seul devis, une seule expédition, un seul fournisseur responsable. Pas de coordination de multiples fournisseurs.
Où ces pièces sont utilisées
Nos dissipateurs thermiques avec bases de montage équipent des appareils qui chauffent et fonctionnent longtemps.
Électronique de puissance : Modules IGBT, redresseurs et variateurs de vitesse. La base de montage est usinée plane à 0,05 mm pour garantir un contact complet avec le module.

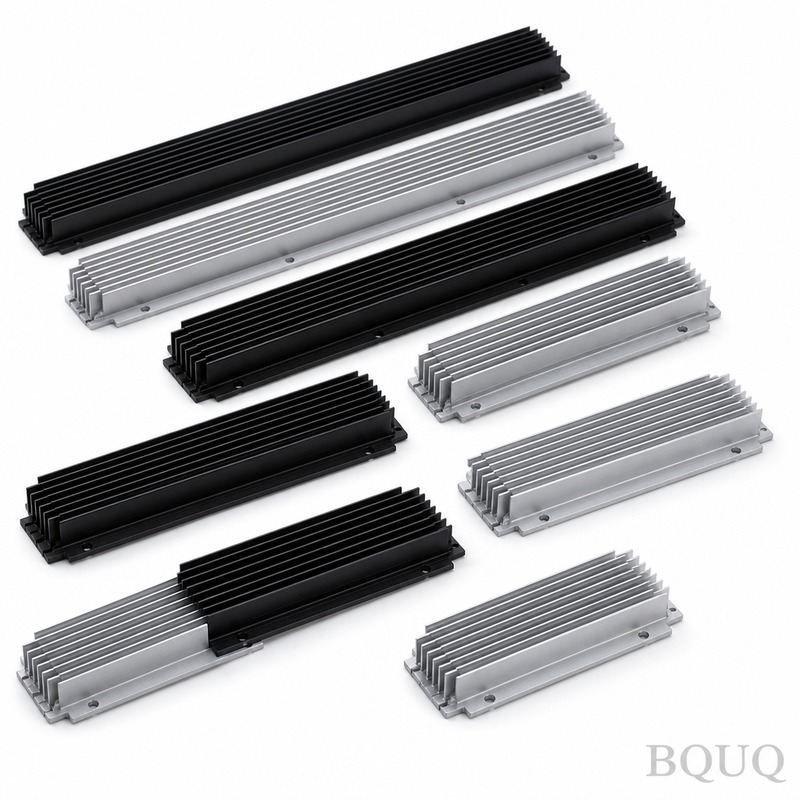

Éclairage LED : Luminaires haute baie et lampadaires. La base offre un support rigide pour le PCB, et les ailettes sont optimisées pour la convection naturelle.
Enceintes télécom : Stations de base et serveurs edge. Les ailettes embouties réduisent le poids, tandis que la base ajoute une rigidité structurelle contre les vibrations.
Dispositifs médicaux : Équipements laser et systèmes d'imagerie. Nous tenons des tolérances plus serrées et fournissons des certificats matériaux complets pour les évaluations de biocompatibilité.
Électronique automobile : Systèmes de gestion de batterie et convertisseurs DC-DC. La base de montage intégrée élimine les supports séparés, réduisant le temps d'assemblage.
Si votre application est différente, envoyez le plan. Nous vous dirons si nous pouvons le fabriquer—et comment.
Q : Avez-vous vraiment sans MOQ ?
R : Oui. Nous réalisons des quantités prototypes de 1 à 5 pièces pour les tests d'ajustement. Les séries de production commencent à 100 pièces. Le prix unitaire diminue avec le volume, mais le processus qualité est identique.
Q : Quelle tolérance pouvez-vous tenir sur la base de montage ?
R : Les surfaces usinées tiennent ±0,05 mm. Les caractéristiques embouties tiennent ±0,10 mm. Si vous avez besoin de plus serré, nous pouvons rectifier la face de la base à ±0,02 mm—mais cela ajoute du coût et du délai.
Q : Quel est le délai typique ?
R : Les prototypes sont expédiés sous 7 à 12 jours après approbation du plan. Les commandes de production prennent 15 à 20 jours. Nous pouvons accélérer les prototypes en 5 jours moyennant des frais d'urgence.
Q : Pouvez-vous fournir des certificats de matériaux ?
R : Oui. Nous fournissons les certificats d'usine pour l'alliage d'aluminium et le traitement thermique. Pour le médical ou l'aérospatial, nous ajoutons une documentation de traçabilité complète sans frais supplémentaires.
Envoyez votre plan
Envoyez votre fichier PDF ou STEP par e-mail. Nous vérifierons la géométrie, suggérerons des améliorations si nécessaire, et enverrons un devis ferme sous 12 heures.
Sans MOQ. Sans frais d'outillage cachés. Sans promesses vagues.
E-mail : sc@bquq.com
WhatsApp : +86 13713157787
Fabrication de précision. Dissipateurs thermiques personnalisés. Fabriqué en Chine—vérifié avant expédition.
