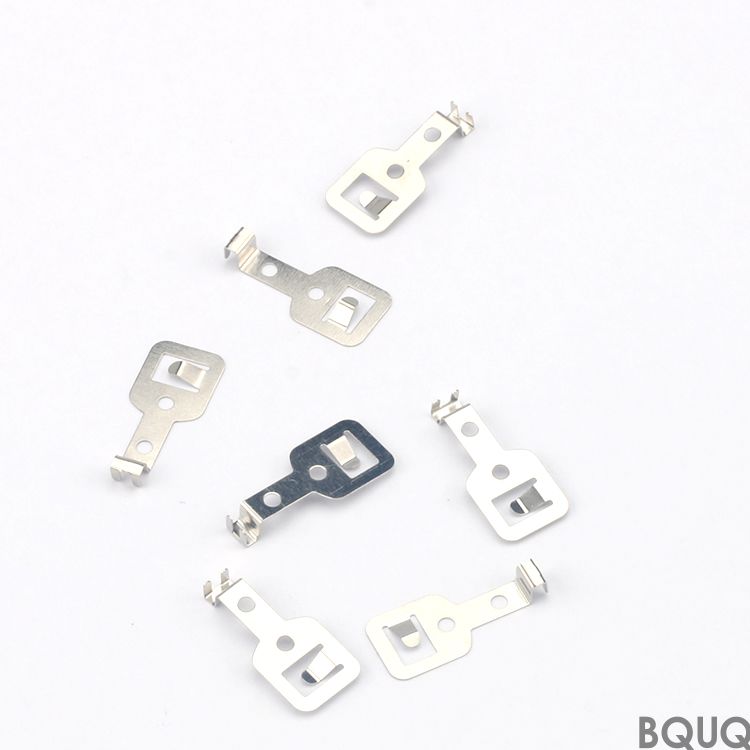

Ce que fait ce ressort de contact embouti à l'intérieur de votre jouet
Il s'agit d'un ressort de contact de batterie et d'une borne d'alimentation emboutis en métal, produits avec un outillage de moule personnalisé fabriqué dans notre usine de Dongguan. L'avantage concret : vous obtenez un contact à ressort avec une tolérance de position de ±0,02 mm, un faux-rond total de 0,05 mm sur la face de la bobine, et un état de surface Ra 0,8 µm — le tout à partir d'une seule matrice progressive qui fonctionne à 300 coups par minute. Le délai de livraison typique pour un nouveau moule personnalisé est de 15 jours ouvrables, et les rapports de contrôle du premier article sont envoyés avec chaque lot.
Pourquoi un ressort embouti surpasse un ressort enroulé pour les contacts de batterie de jouets
Les ressorts enroulés ont un pas irrégulier et une planéité d'extrémité incohérente, ce qui provoque des contacts de batterie intermittents dans les jouets qui tombent. Notre ressort de contact embouti est formé à partir d'une bande plate, puis plié en une forme de bobine multitours avec une platine d'appui matriçée. Le résultat : une planéité d'extrémité de 0,03 mm, aucun bord tranchant qui pourrait couper l'emballage de la batterie, et une répétabilité du taux de rappel de ±3 % sur 100 000 cycles. Nous utilisons ce procédé pour les bornes d'alimentation des télécommandes, des jouets en peluche et des consoles de jeux portables.
Sélection de l'acier à outils et traitement thermique pour 1 million de coups
Votre moule personnalisé est fabriqué en acier à outils SKD11 ou DC53, selon l'épaisseur de la bande et le rayon de pliage. Pour les bandes de moins de 0,3 mm d'épaisseur, nous utilisons du SKD11 trempé à 58–60 HRC. Pour les bandes plus épaisses jusqu'à 1,2 mm, le DC53 à 60–62 HRC offre une meilleure résistance à l'usure. Chaque cavité de moule est découpée au fil, puis polie à la main pour obtenir un fini miroir de Ra 0,2 µm sur les surfaces de formage. Nous garantissons 1 million de coups avant la première maintenance de l'outil, et nous incluons un poinçon et une matrice de rechange avec chaque jeu de moules.
Matériaux que nous stockons pour les contacts de batterie de jouets et les bornes d'alimentation
Nous stockons cinq matériaux qui couvrent 90 % des applications de contacts de batterie de jouets : le maillechort C7521 (meilleure résistance à la corrosion), le bronze phosphoreux C5210 (meilleure constance du retour élastique), l'acier inoxydable SUS301 (pour les environnements à haute température), l'acier laminé à froid SPCC (coût le plus bas), et le laiton étamé (pour la soudabilité). Tous les matériaux sont livrés avec des certificats d'usine. Si vous avez besoin d'un alliage spécifique, nous pouvons nous le procurer en 3 jours tout en respectant le délai de livraison du moule de 15 jours.
Spécification
Valeur / Plage
Options de matériaux
C7521, C5210, SUS301, SPCC, laiton étamé
Épaisseur de la bande
0,08 mm – 1,20 mm
Diamètre extérieur de la bobine du ressort
2,0 mm – 15,0 mm
Largeur de la broche de la borne
1,0 mm – 8,0 mm
Dureté (à la sortie de formage)
HV 150 – HV 480 (selon le matériau)
Dureté de l'acier du moule
58 – 62 HRC
Tolérance de position
±0,02 mm
Faux-rond sur la face de la bobine
≤ 0,05 mm
État de surface
Ra 0,8 µm (standard), Ra 0,2 µm (poli)
Délai de livraison (nouveau moule + échantillons)
15 jours ouvrables
MOQ
Aucun MOQ pour les échantillons ; 10 000 pièces pour la production
Comment nous maintenons une tolérance de ±0,02 mm sur une matrice progressive à 300 coups
La tolérance n'est pas le fruit du hasard — elle provient d'une matrice progressive à 6 postes avec une goupille pilote fixe à chaque poste. La bande est avancée à 300 coups par minute à travers une presse servo avec capteur de tonnage. Chaque poste dispose d'une came micro-réglable séparée pour la correction de l'angle de pliage, et nous effectuons des contrôles dimensionnels en cours de processus toutes les 500 pièces à l'aide d'un micromètre laser. Pour votre référence, notre stratégie complète de tolérance est documentée dans notre guide des tolérances d'usinage CNC, qui est basé sur les mêmes principes de mesure que nous appliquons aux pièces embouties.
Inspection avant chaque expédition : test de contact en 5 points
Chaque lot de ressorts de contact de batterie de jouets passe par une inspection en 5 points avant l'emballage. Premièrement, nous mesurons la force du ressort à 1,0 mm de compression à l'aide d'un dynamomètre numérique — la fenêtre acceptable est votre valeur nominale ±5 %. Deuxièmement, nous vérifions la résistance de contact contre une borne de batterie standard à l'aide d'un micro-ohmmètre 4 fils, avec un objectif inférieur à 20 mΩ. Troisièmement, nous vérifions le diamètre extérieur de la bobine avec un calibre passe/ne passe pas. Quatrièmement, nous effectuons un test d'insertion/retrait de 50 cycles sur un support de batterie standard AA ou AAA. Cinquièmement, nous vérifions l'état de surface avec un profilomètre sur trois pièces aléatoires par 1 000 pièces. Le rapport complet vous est envoyé par e-mail dans les 24 heures suivant l'expédition.
Liste de contrôle de maintenance d'outil qui prolonge la durée de vie du moule à 3 millions de coups
Nous ne vous remettons pas simplement un moule et ne vous disons pas au revoir. Chaque moule personnalisé est livré avec une liste de contrôle de maintenance imprimée, et nous publions également le même protocole en ligne — voir notre guide de sélection des outils de coupe CNC pour le point de vue côté équipement. En bref : essuyez les surfaces de la matrice avec de l'huile antirouille toutes les 5 000 coups, inspectez l'usure des goupilles pilotes toutes les 50 000 coups, et remplacez le nez du poinçon après 500 000 coups. Si vous nous renvoyez le moule, nous le reconditionnons pour la moitié du coût d'un nouveau moule et le retournons en 7 jours.
Avez-vous une quantité minimale de commande pour le moule d'emboutissage personnalisé ?
Aucun MOQ pour le moule lui-même — vous payez les frais d'ingénierie du moule une seule fois, et vous pouvez commander seulement 1 échantillon prototype après la finition du moule, puis passer à l'échelle supérieure à 10 000 pièces par lot lorsque vous êtes prêt.
Pouvez-vous fabriquer un ressort de contact qui s'adapte à une pile bouton CR2032 ?
Oui, nous fabriquons des contacts pour piles bouton avec une bande de bronze phosphoreux C5210 de 0,10 mm d'épaisseur, formée en une bobine de 6,5 mm de diamètre extérieur avec un creux matriçé de 0,3 mm pour le bord de la pile, et nous maintenons la hauteur totale à 1,5 mm ±0,05 mm.
Comment garantissez-vous que le ressort ne perd pas de force après 100 000 compressions ?
Nous pré-réglons chaque ressort avec 3 compressions complètes à 80 % de la hauteur pleine après l'emboutissage, ce qui élimine les contraintes résiduelles — nos échantillons testés montrent une perte de force inférieure à 5 % après 100 000 cycles, et nous incluons les données du test de cycle avec votre rapport du premier article.
Quel est votre délai de livraison pour une borne d'alimentation personnalisée avec un placage spécifique ?
Si le matériau est en stock, la fabrication du moule prend 15 jours ouvrables, et le premier lot de production avec placage or sélectif ou étamage complet ajoute 3 jours ouvrables supplémentaires — soit un total de 18 jours ouvrables jusqu'à votre porte.
Envoyez votre dessin pour un devis ferme sous 12 heures
Nous sommes un fabricant de précision basé en Chine, et nous travaillons directement avec les ingénieurs de conception de jouets et les équipes d'approvisionnement. Envoyez votre dessin 2D (PDF ou DXF) ou un fichier STEP 3D à sc@bquq.com, et nos ingénieurs répondront sous 12 heures avec un devis ferme pour le moule, le prix à la pièce, et une liste de retours DFM si nous voyons des problèmes potentiels de formage. Pour les questions urgentes, contactez-nous sur WhatsApp au +86 13713157787. Pas de pression de MOQ, pas de frais de conception pour la première revue.
