Exigences de précision et de certification en fabrication aérospatiale expliquées

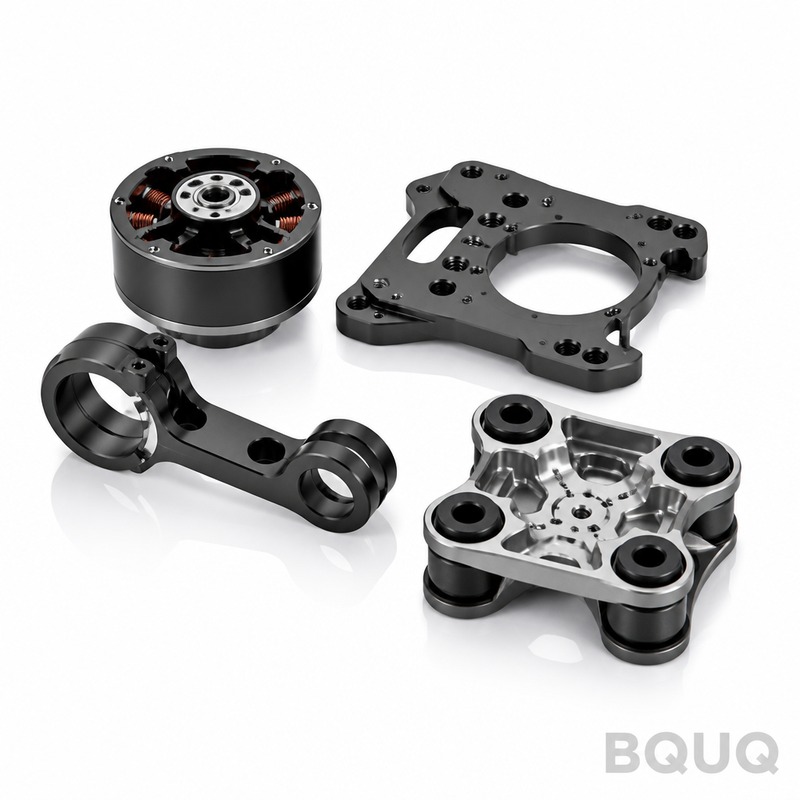

La fabrication aérospatiale exige des tolérances plus serrées, une traçabilité plus stricte et une certification plus rigoureuse que presque toute autre industrie. Pour qu’une usine fournisse des composants aérospatiaux, elle doit maîtriser la précision dimensionnelle au micron près, maintenir une provenance complète des matériaux et se conformer à des normes telles que l’AS9100D et le NADCAP. Cet article fournit une analyse technique pratique des exigences de précision, des parcours de certification et des implications financières pour l’usinage CNC, l’emboutissage de tôles et la production de dissipateurs thermiques dans le secteur aérospatial.

Définition des tolérances de qualité aérospatiale

Les composants aérospatiaux commerciaux exigent généralement des tolérances de ±0,005 mm (0,0002 pouce) pour les surfaces d’accouplement critiques, tandis que les pièces générales de cellule admettent souvent ±0,025 mm (0,001 pouce). En comparaison, la fabrication automobile travaille couramment à ±0,1 mm, ce qui rend les spécifications aérospatiales cinq à vingt fois plus serrées. Par exemple, une empreinte d’aube de turbine doit respecter une tolérance de profil de 0,008 mm pour garantir une répartition correcte des charges à des vitesses de rotation dépassant 15 000 tr/min. La dilatation thermique compte également : à des températures de fonctionnement de 1 200 °C, une pièce en Inconel 718 de 100 mm peut croître de 1,5 mm ; la dimension usinée à froid doit donc tenir compte de ce coefficient de dilatation thermique.

Normes de certification à connaître absolument

L’AS9100D est le système de management de la qualité de référence pour les fournisseurs aérospatiaux. Il ajoute plus de 120 exigences spécifiques par rapport à l’ISO 9001, notamment la pensée fondée sur les risques, la gestion de configuration et la prévention des pièces contrefaites. Pour les procédés spéciaux comme le traitement thermique, le soudage et la finition de surface, l’accréditation NADCAP est souvent obligatoire. Une usine doit également maintenir sa conformité ITAR si elle traite des données de défense d’origine américaine, ainsi que la certification FAA/EASA Partie 21G pour la production de pièces critiques pour la sécurité des vols. Sans cela, vous ne pouvez pas légalement vendre des composants destinés à être installés sur des aéronefs certifiés.

Sélection des matériaux et traçabilité

Les matériaux aérospatiaux doivent répondre aux normes AMS (Aerospace Material Specifications) ou ASTM. L’aluminium 7075-T6, le titane Ti-6Al-4V, l’Inconel 718 et l’acier inoxydable 15-5PH sont des choix courants. Chaque lot doit être accompagné d’un certificat de coulée (MTR) indiquant la composition chimique et les propriétés mécaniques. Par exemple, le 7075-T6 doit présenter une limite d’élasticité d’au moins 503 MPa et une résistance à la traction de 572 MPa. L’usine doit conserver les MTR pendant plus de 10 ans et maintenir une traçabilité du numéro de coulée depuis la matière première jusqu’à la pièce finie numérotée en série. Tout écart dans la composition de l’alliage, même de 0,1 % dans la teneur en fer, peut provoquer une corrosion sous contrainte lors des cycles d’humidité à haute altitude.

Capacités d’usinage CNC pour l’aérospatiale

L’usinage CNC à cinq axes est essentiel pour les géométries aérospatiales complexes telles que les roues, les blisks et les supports structurels. Un centre d’usinage aérospatial typique doit maintenir une précision de positionnement de ±0,002 mm et une répétabilité de ±0,001 mm. Des vitesses de broche de 20 000 à 30 000 tr/min sont nécessaires pour finir les sections minces en aluminium sans broutage. Pour le titane et l’Inconel, les vitesses de coupe sont limitées à 30-60 m/min, ce qui exige des broches à couple élevé et un arrosage traversant à 100 bar. Les exigences d’état de surface imposent souvent un Ra de 0,4 µm sur les surfaces d’étanchéité et un Ra de 0,8 µm sur les zones structurelles. Une cellule CNC BQUQ pour l’aérospatiale utilise un palpage en cours de processus toutes les 5 pièces et une vérification par MMT avec une précision volumétrique de ±0,0025 mm.

Emboutissage de tôles et tôlerie pour cellules d’aéronefs

Pour l’emboutissage, l’aérospatiale utilise des épaisseurs plus fines (0,3-3,0 mm) mais avec des alliages à plus haute résistance. Les outillages progressifs pour supports aérospatiaux doivent maintenir un jeu de matrice de 5 à 8 % de l’épaisseur du matériau, contre 10 à 15 % pour l’emboutissage commercial. Une pièce en acier inoxydable 301 à ressort de 0,5 mm d’épaisseur nécessite un rayon de pliage d’au moins 1,0 mm pour éviter les fissures. Les tolérances sur les pièces embouties sont typiquement de ±0,05 mm pour les positions de trous et de ±0,03 mm pour les caractéristiques formées. La fabrication de ressorts pour actionneurs aérospatiaux utilise des diamètres de fil de 0,1 mm à 12,7 mm, avec des tolérances de charge de ±3 % à une déflexion spécifiée. L’usine doit effectuer un contrôle dimensionnel à 100 % sur les premières pièces et un contrôle statistique des procédés (SPC) sur les caractéristiques critiques pendant les séries de production.

Production de dissipateurs thermiques pour la gestion thermique de l’avionique

Les dissipateurs thermiques d’avionique doivent dissiper 50-200 W/cm² à partir de modules de puissance fonctionnant à des températures de jonction de 150 °C. Les dissipateurs à convection forcée utilisent de l’aluminium 6063-T5 avec des ailettes de 0,8 mm d’épaisseur et un pas de 2,5 mm, atteignant une résistance thermique de 0,05 °C/W. Pour les environnements à haute fiabilité, les plaques froides liquides utilisent du cuivre ou de l’aluminium avec une géométrie à micro-canaux (0,5 mm de large, 2,0 mm de profondeur) usinée par fraisage CNC. La planéité de la surface de montage doit être inférieure à 0,02 mm pour garantir une compression correcte du matériau d’interface thermique (TIM). L’anodisation selon la norme MIL-A-8625 Type II Classe 2 (noire) est courante, ajoutant une couche d’oxyde de 10-18 µm pour la résistance à la corrosion et une émissivité de 0,85. La certification exige des essais de cyclage thermique de -55 °C à +125 °C pendant 500 cycles sans délaminage ni déformation des ailettes.

Répartition des coûts et délais

Les pièces aérospatiales coûtent 3 à 10 fois plus cher que leurs équivalents commerciaux en raison des frais de certification, de la traçabilité des matériaux et de l’intensité des contrôles. Un simple support en aluminium qui coûte 15 $ dans l’automobile peut coûter 45 à 60 $ dans l’aérospatiale. Les tarifs d’usinage CNC pour l’aérospatiale varient de 85 $ à 150 $ de l’heure en raison des vitesses plus lentes et des étapes d’inspection supplémentaires. L’usinage du titane coûte de 200 $ à 350 $ de l’heure en raison de l’usure des outils et des exigences de lubrification. Les délais pour les pièces aérospatiales certifiées sont de 4 à 8 semaines pour les prototypes et de 10 à 16 semaines pour les quantités de production, contre 2 à 3 semaines pour les travaux non certifiés.

Recommandations pratiques pour les acheteurs aérospatiaux

Premièrement, vérifiez que votre fournisseur détient la certification AS9100D et demandez ses derniers résultats d’audit. Deuxièmement, exigez une inspection de première pièce (FAI) selon l’AS9102 pour chaque nouvelle référence, avec des données dimensionnelles complètes sur chaque caractéristique. Troisièmement, confirmez que l’usine dispose d’une capacité de mesure CMM interne avec une salle de métrologie à température contrôlée à 20 °C ±1 °C. Quatrièmement, pour l’emboutissage, renseignez-vous sur les intervalles de maintenance des outillages et le choix de l’acier à outils — l’utilisation d’acier rapide M2 plutôt que d’acier à outils D2 double la durée de vie de l’outillage pour l’emboutissage du titane. Cinquièmement, pour les dissipateurs thermiques, demandez un rapport de simulation thermique (analyse CFD) validant la conception des ailettes par rapport à vos exigences de débit d’air et de perte de charge. Enfin, négociez toujours une clause contractuelle pour le traitement des matières non conformes (retour, retouche ou rebut) avec des délais clairs.

Conseils de type FAQ pour les défis courants de la fabrication aérospatiale

Jusqu’où les tolérances peuvent-elles aller ? Les limites pratiques pour l’usinage CNC sont de ±0,002 mm avec rectification, mais cela augmente le coût de 200 % par rapport à ±0,01 mm. Quelle est la quantité minimale de commande ? Dans l’aérospatiale, les quantités minimales sont souvent de 10 à 50 pièces en raison des frais de configuration et de certification, mais nous recommandons une série pilote de 5 pièces pour la validation du procédé. Comment gérer l’inflammabilité du titane ? Utilisez un arrosage noyé avec une concentration minimale de 8 % d’huile et surveillez la température des copeaux sous 400 °C. Quel état de surface est nécessaire pour l’étanchéité par joint torique ? Un Ra de 0,4 µm ou mieux, plus une ondulation inférieure à 0,1 mm pour éviter les fuites. Pouvez-vous usiner des pièces à partir de matériaux fournis par le client ? Oui, mais nous exigeons une vérification du MTR et un test d’identification positive des matériaux (PMI) par analyse XRF avant l’usinage.

Conclusion

La fabrication aérospatiale est une discipline d’absolus : tolérances exactes, certifications exactes et documentation exacte. La voie du succès réside dans le choix d’un partenaire ayant une conformité AS9100D éprouvée, une métrologie interne et un historique de traitement des alliages aérospatiaux. Chez BQUQ, nous combinons 20 ans d’usinage de précision, d’emboutissage, de fabrication de ressorts et de production de dissipateurs thermiques avec un système qualité aérospatial dédié. Nous fournissons des devis sous 12 heures pour vos plans d’ingénierie, y compris une étude de faisabilité préliminaire des tolérances et de la certifiabilité. Envoyez votre conception à sc@bquq.com ou contactez-nous sur WhatsApp au +86 13713157787. Visitez www.bquq.com pour télécharger notre matrice de capacités aérospatiales et consulter nos derniers certificats d’audit.
