Défauts courants d'emboutissage métallique et comment les corriger

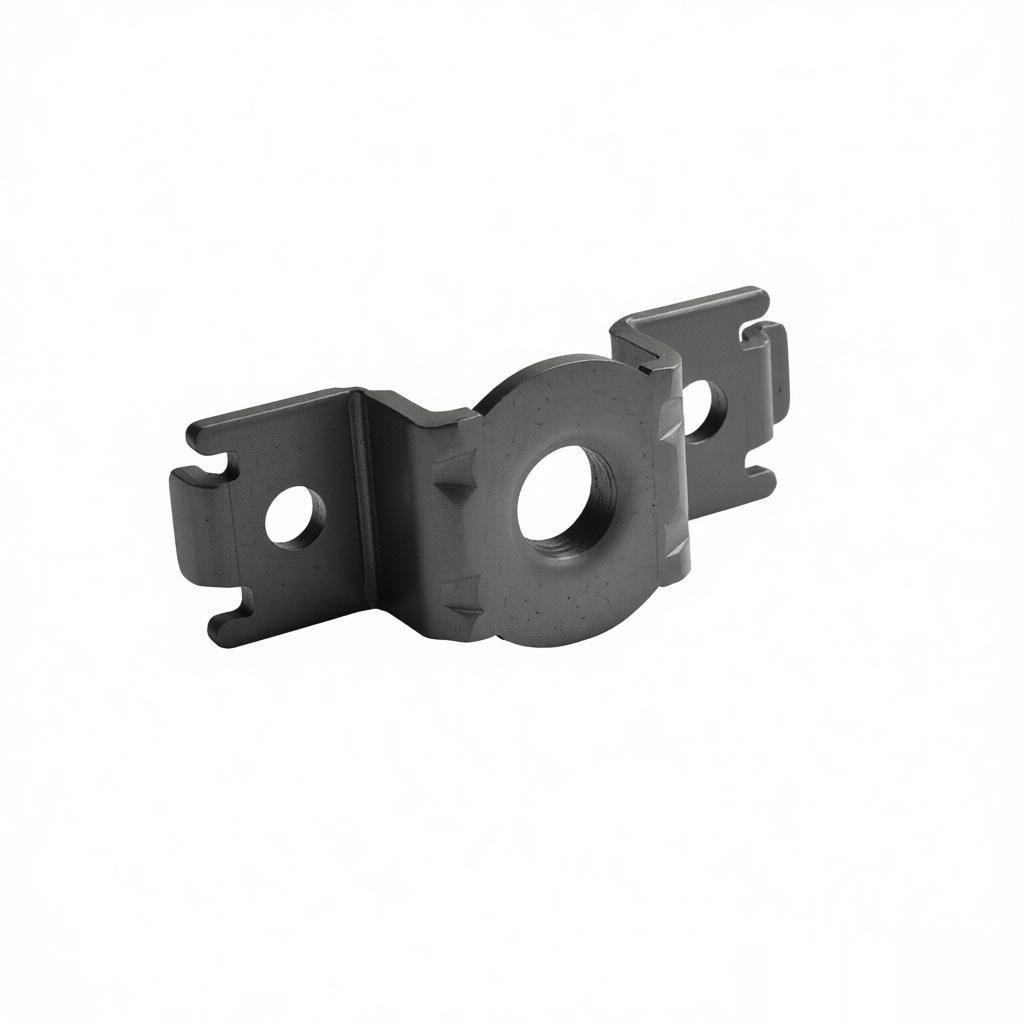

Présentation

L'emboutissage des métaux est un procédé de fabrication à grande vitesse et à grand volume utilisé dans diverses industries, de l'automobile à l'électronique grand public. Cependant, même avec des outillages et une automatisation avancés, des défauts peuvent survenir. Comprendre ces défauts et leurs causes profondes est essentiel pour minimiser les rebuts, réduire les coûts et garantir la qualité des pièces. Ce guide couvre les défauts d'emboutissage les plus courants et propose des solutions concrètes pour les corriger et les prévenir.

1. Formation de bavures

Les bavures sont des bords surélevés ou de petits morceaux de matériau qui dépassent du bord de la pièce emboutie. Elles se produisent lorsque le jeu entre le poinçon et la matrice est trop important ou lorsque les arêtes de coupe deviennent émoussées.

Causes courantes

• Jeu excessif de la matrice (supérieur à 10 % de l'épaisseur du matériau)


• Arêtes de coupe émoussées du poinçon ou de la matrice


• Lubrification insuffisante ou inappropriée


Solutions

• Optimiser le jeu à 5–8 % de l'épaisseur du matériau (pour l'acier standard).


• Inspectez et affûtez régulièrement les composants du poinçon et de la matrice.


• Appliquez une lubrification constante pour réduire la friction et la chaleur.


2. Retour élastique

Le retour élastique est la récupération élastique du métal après formage, provoquant un écart de la pièce par rapport à la forme prévue. Il est plus prononcé dans les matériaux à haute résistance.

Causes courantes

• Limite d'élasticité élevée du matériau


• Force ou course de formage insuffisante


• Conception de matrice inadaptée (absence de marge de surcintrage)


Solutions

• Utiliser un matériau aux propriétés mécaniques constantes.


• Appliquer un surcintrage (surformer de 1 à 3 degrés selon le matériau).


• Intégrer des opérations de matriçage ou de frappe pour fixer la forme.


• Utiliser l'analyse par éléments finis (FEA) pour prédire et compenser.


3. Plissement

Les plis sont des ondulations qui se produisent principalement dans les pièces embouties profondément en raison d'une instabilité en compression.

Causes courantes

• Force de serre-flan insuffisante


• Écoulement excessif de la matière


• Conception incorrecte des nervures d'emboutissage


Solutions

• Augmenter la pression du serre-flan pour contrôler l'écoulement de la matière.


• Ajouter ou modifier les nervures d'emboutissage pour créer une résistance.


• Utiliser un flan plus grand ou modifier sa forme pour réduire la contrainte de compression.


4. Déchirure ou Fissuration

Des déchirures ou fissures apparaissent lorsque la contrainte de traction dépasse la résistance ultime du matériau lors du formage.

Causes courantes

• Rayons de matrice trop vifs (provoquant une concentration de contraintes)


• Matériau à faible ductilité


• Profondeur d'emboutissage ou taux de réduction excessif


Solutions

• Augmenter les rayons d'angle de la matrice (minimum recommandé : 4 épaisseurs de matériau).


• Choisir un matériau plus ductile (par exemple, pourcentage d'allongement plus élevé).


• Réduire la profondeur d'emboutissage ou utiliser un processus d'emboutissage en plusieurs étapes.


5. Rayures de surface

Les rayures altèrent la finition de la pièce, souvent causées par le contact avec les surfaces de la matrice ou des particules étrangères.

Causes courantes

• Surfaces de matrice sales ou rugueuses


• Lubrification insuffisante


• Particules dures (calamine, saleté) piégées entre la matrice et le flan


Solutions

• Polir régulièrement les surfaces de matrice et appliquer un revêtement dur (TiN, DLC).


• Utiliser un lubrifiant propre et filtré.


• Installer des patins d'essuyage ou des souffleries d'air pour éliminer les débris.


6. Poinçonnage incomplet ou désalignement

Les trous ou les caractéristiques ne sont pas entièrement percés ou sont décalés par rapport à l'emplacement prévu.

Causes courantes

• Poinçon usé ou cassé


• Désalignement entre le poinçon et la matrice


• Tonage ou vitesse de presse insuffisants


Solutions

• Inspectez régulièrement les poinçons et remplacez-les lorsqu'ils sont usés.


• Alignez l'outillage à l'aide de guides de précision et de cales.


• Vérifiez que les paramètres de la presse (tonnage, course, vitesse) correspondent aux exigences.


7. Imprécisions dimensionnelles

Les pièces ne respectent pas les tolérances spécifiées en raison de variations dans le processus ou le matériau.

Causes courantes

• Dilatation thermique due à l'emboutissage à grande vitesse


• Variation de l'épaisseur du matériau


• Usure de l'outillage au fil du temps


Solutions

• Autoriser les cycles de préchauffage et surveiller la température.


• Spécifier des tolérances d'épaisseur serrées pour le matériau entrant.


• Mettre en œuvre un contrôle statistique des processus (SPC) et ajuster périodiquement l'outillage.


8. Étirement ou Amincissement

Un amincissement excessif se produit lorsque le métal est trop étiré, souvent dans les pièces embouties profondes.

Causes courantes

• Rapport d'emboutissage trop élevé (hauteur par rapport au diamètre)


• Lubrification insuffisante


• Taille d'ébauche incorrecte


Solutions

• Limiter le rapport d'emboutissage à 1,5–2,0 pour la première passe (selon le matériau).


• Utiliser un stock recuit ou plus tendre pour les emboutissages profonds.


• Appliquer un lubrifiant à haute viscosité pour réduire le frottement.


9. Taches d'huile ou contamination

Le lubrifiant résiduel, la saleté ou l'oxydation laissent des taches qui affectent l'apparence ou les processus ultérieurs (peinture, soudure).

Causes courantes

• Application excessive ou non uniforme du lubrifiant


• Stockage prolongé sans nettoyage


• Environnement (poussière, humidité)


Solutions

• Utilisez des lubrifiants hydrosolubles et minimaux dans la mesure du possible.


• Installez des postes de nettoyage automatiques (lavage, séchage).


• Stockez les pièces dans des conditions propres et sèches avec une protection antirouille.


10. Marques de matrice

Indentations ou motifs réguliers transférés de la surface de la matrice à la pièce.

Causes courantes

• Surface de matrice rugueuse ou usure


• Film de lubrification insuffisant


• Pression de contact élevée


Solutions

• Meuler et polir les matrices jusqu'à une faible rugosité (Ra ≤ 0,4 μm).


• Appliquer un lubrifiant avec additifs extrême pression (EP).


• Utiliser des matériaux de matrice flexibles (par exemple, polyuréthane pour pièces délicates).


Conclusion

La prévention des défauts d'emboutissage nécessite une approche globale — en commençant par la sélection des matériaux, la conception des outillages et le contrôle des processus. Un entretien régulier, une lubrification adéquate et une surveillance en temps réel peuvent réduire considérablement les taux de défauts. Pour les pièces complexes, envisagez un logiciel de simulation pour prédire les problèmes avant la production. En traitant chaque défaut avec les solutions ci-dessus, les fabricants peuvent améliorer le rendement, réduire les coûts et fournir des composants emboutis de haute qualité de manière constante.

Résumé des défauts courants et des solutions clés
