Emboutissage profond : considérations et conseils de conception
L'emboutissage profond est un procédé de formage des métaux polyvalent qui transforme des flans de tôle plats en formes tridimensionnelles complexes. Il est largement utilisé dans des secteurs tels que l'automobile, l'aérospatiale, l'électronique et les dispositifs médicaux. Ce guide explore les principales considérations de conception et les conseils pratiques pour optimiser vos projets d'emboutissage profond en termes de qualité, d'efficacité et de rentabilité.

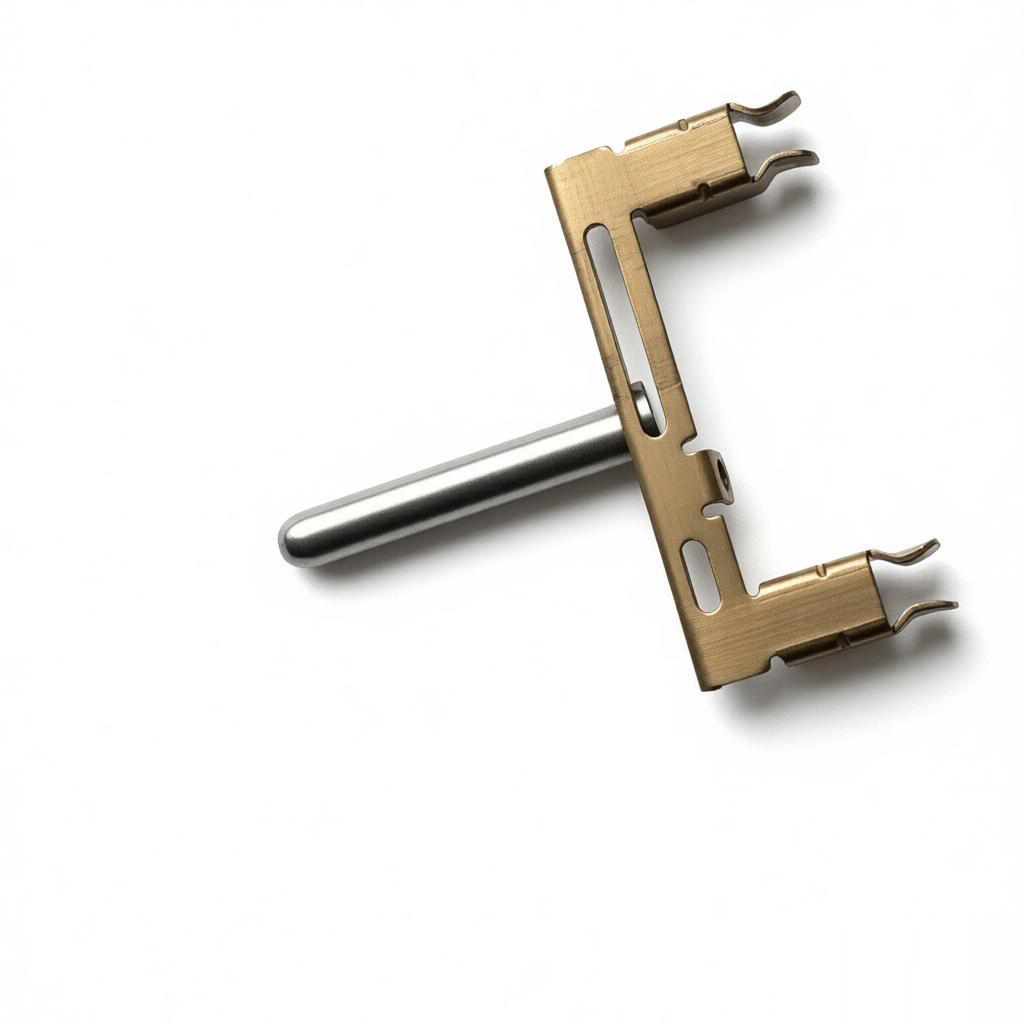

Comprendre l'emboutissage profond
L'emboutissage profond implique un poinçon qui pousse un flan métallique dans une cavité de matrice, provoquant l'écoulement du matériau et la prise de la forme de la matrice. Le procédé est qualifié de « profond » lorsque la profondeur de la pièce emboutie dépasse son diamètre. Il nécessite un contrôle minutieux de l'écoulement du matériau, de la lubrification et de la vitesse de la presse pour éviter des défauts tels que déchirures, plis ou amincissement.
Comment fonctionne l'emboutissage profond
Le processus commence par un flan placé sur une ouverture de matrice. Un poinçon descend, forçant le flan dans la matrice. Le métal s'étire et s'écoule radialement vers l'intérieur. Plusieurs emboutissages peuvent être nécessaires pour les pièces très profondes, avec un recuit intermédiaire pour soulager l'écrouissage. Les paramètres clés incluent la force du serre-flan, le rayon du poinçon, le rayon de la matrice et le jeu entre le poinçon et la matrice.
Considérations clés de conception
La conception d'une pièce pour l'emboutissage profond nécessite une attention particulière à la géométrie, aux propriétés du matériau et aux limites du procédé. Voici les facteurs critiques.
Géométrie de la pièce
Rapport profondeur/diamètre :
Plus la pièce est profonde par rapport à son diamètre, plus l'emboutissage est difficile. Les limites typiques sont de 2:1 pour un seul emboutissage ; les pièces plus profondes nécessitent plusieurs emboutissages.Rayons de courbure :
Les angles vifs augmentent la concentration de contraintes et le risque de déchirure. Utilisez des rayons généreux (au moins 3 à 5 fois l'épaisseur du matériau) sur le poinçon et la matrice.Épaisseur de paroi :
Attendez-vous à un amincissement, en particulier aux coins et aux parois latérales. Tenez compte des variations d'épaisseur dans la conception.Angles de dépouille :
Les parois verticales sont difficiles ; incluez une légère dépouille (1 à 5 degrés) pour faciliter l'écoulement du matériau et l'éjection de la pièce.
Sélection des matériaux
| Matériau | Formabilité | Applications courantes |
|---|---|---|
| Acier à bas carbone | Excellent | Panneaux automobiles, éviers de cuisine |
| Acier inoxydable | Bonne (nécessite plus de force) | Dispositifs médicaux, équipements alimentaires |
| Aluminium | Modéré (sujet aux plis) | Boîtiers légers, dissipateurs thermiques |
| Cuivre/Laiton | Très bon | Composants électriques, articles décoratifs |
Choisissez des matériaux à allongement élevé et faible limite d'élasticité pour un emboutissage plus facile. Évitez les matériaux à gros grains ou présentant des défauts de surface.
Conception des outillages et matrices
Un outillage approprié est essentiel pour une qualité constante. Tenez compte des aspects suivants :
Rayons du poinçon et de la matrice :
Des rayons plus grands réduisent les contraintes et permettent un écoulement plus fluide du matériau. Pour les emboutissages profonds, utilisez un rayon de poinçon de 4 à 8 fois l'épaisseur du matériau.Jeu :
Le jeu optimal entre le poinçon et la matrice est généralement de 1,1 à 1,2 fois l'épaisseur du matériau. Un jeu trop serré provoque des déchirures ; un jeu trop lâche provoque des plis.Force du serre-flan :
Appliquez une force suffisante pour éviter les plis, mais pas trop pour ne pas restreindre l'écoulement du matériau. Utilisez des nervures ou des gradins d'emboutissage pour contrôler l'écoulement.Lubrification :
Utilisez des lubrifiants haute pression pour réduire la friction et éviter le grippage. Appliquez uniformément sur les deux faces de l'ébauche.
Défauts courants et solutions
Même avec une bonne conception, des défauts peuvent survenir. Voici les problèmes typiques et comment les résoudre :
| Défaut | Cause | Solution |
|---|---|---|
| Froissage | Force de serre-flan insuffisante ou écoulement excessif de matière | Augmenter la force du serre-flan, ajouter des nervures d'emboutissage, réduire le jeu |
| Déchirure | Concentration de contraintes élevée, rayons vifs ou matériau trop fragile | Augmenter les rayons, utiliser un matériau plus ductile, réduire la profondeur d'emboutissage par étape |
| Amincissement | Étirement excessif | Ajuster la taille du flan, ajouter un recuit intermédiaire, utiliser plusieurs passes d'emboutissage |
| Rayures | Mauvaise lubrification ou finition de surface de l'outil | Améliorer la lubrification, polir les matrices, utiliser des matériaux d'outillage plus durs |
Conseils pour un emboutissage profond réussi
Basés sur les meilleures pratiques de l'industrie, voici des conseils pratiques :
Effectuer une analyse par éléments finis (FEA) :
Simuler le processus pour identifier les problèmes potentiels avant de fabriquer l'outillage. Cela permet d'économiser du temps et des coûts.Optimiser la forme de l'ébauche :
Utiliser des ébauches à coins arrondis plutôt que carrés pour réduire les concentrations de contraintes. Envisager un logiciel de développement d'ébauches.Utiliser l'outillage progressif :
Pour la production en grande série, les matrices progressives à plusieurs postes peuvent effectuer la découpe, l'emboutissage et l'ébarbage en une seule course de presse.Contrôler la température :
Pour les emboutissages profonds, la chaleur peut être bénéfique. Le formage à chaud (par exemple pour l'aluminium) améliore la formabilité et réduit le retour élastique.Tester et itérer :
Prototyper avec un outillage souple si possible. Ajuster les paramètres en fonction des résultats d'essai avant de s'engager dans un outillage dur.S'associer à des fabricants expérimentés :
Travailler avec un expert en emboutissage métallique qui comprend les subtilités de l'emboutissage profond, comme notre équipe chez [Nom de l'entreprise]. Nous offrons une assistance à la conception et une assurance qualité.
Conclusion
L'emboutissage profond est un moyen très efficace de produire des composants métalliques solides et sans soudure. En prêtant attention à la géométrie de conception, au choix des matériaux, à l'outillage et aux paramètres de processus, vous pouvez obtenir une qualité constante et minimiser les défauts. Que vous conceviez une nouvelle pièce ou optimisiez une pièce existante, ces considérations et conseils vous guideront vers un emboutissage profond réussi. Contactez-nous pour discuter de vos besoins de projet et tirer parti de notre expertise en services d'emboutissage métallique.
