Emboutissage profond vs emboutissage peu profond : quand utiliser chaque procédé

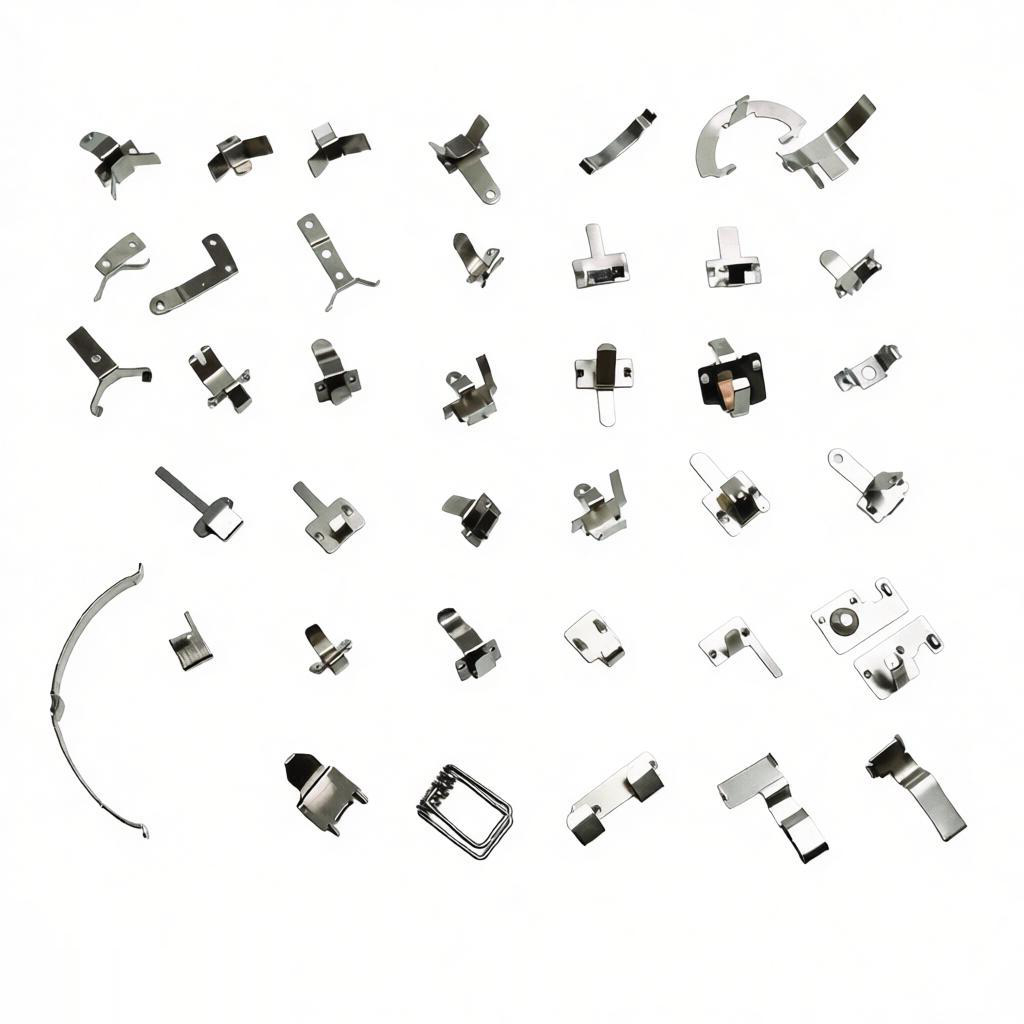

Introduction à l'emboutissage profond et superficiel
Dans le monde de l'emboutissage des métaux, comprendre la différence entre les procédés d'emboutissage profond et superficiel est crucial pour choisir la méthode de fabrication adaptée. Les deux techniques consistent à former de la tôle en formes souhaitées à l'aide d'un poinçon et d'une matrice, mais elles diffèrent considérablement en profondeur, complexité et application. Cet article fournit une comparaison complète pour vous aider à décider quand utiliser chaque méthode.
Tableau comparatif : Emboutissage profond vs superficiel
| Caractéristique | Emboutissage profond | Emboutissage superficiel |
|---|---|---|
| Rapport profondeur/diamètre | Supérieur à 1:1 (généralement 2:1 ou plus) | Inférieur à 1:1 (généralement 0,5:1 ou moins) |
| Nombre d'emboutissages requis | Tirages multiples avec recuit | Tirage unique ou peu d'étapes |
| Complexité de l'outillage | Élevée – nécessite des matrices progressives et des serre-flans | Faible à modérée – matrices simples |
| Amincissement du matériau | Significatif – nécessite un contrôle minutieux | Minimal |
| Vitesse de production | Plus lent en raison de multiples étapes | Plus rapide, débit plus élevé |
| Applications typiques | Composants automobiles, éviers, boîtes, réservoirs sous pression | Panneaux, supports, couvercles, boîtiers |
| Coût par pièce | Plus élevé pour les faibles volumes, économique pour les grands volumes | Globalement plus bas, surtout pour les pièces simples |
| Utilisation des matériaux | Plus bas en raison des déchets et de l'ébarbage | Plus élevé, moins de déchets |
Quand utiliser l'emboutissage profond
Exigences de profondeur élevée
L'emboutissage profond est idéal lorsque la pièce finale a une profondeur supérieure à son diamètre, comme dans les conteneurs cylindriques, les réservoirs de carburant automobiles ou les coques d'échangeurs de chaleur. Le processus implique plusieurs étirements progressifs pour former le métal sans déchirure.
Formes et caractéristiques complexes
Les pièces nécessitant des géométries complexes, des angles vifs ou des détails embossés bénéficient souvent de l'emboutissage profond. Le flux de matière contrôlé permet un formage précis des profils complexes.
Production en grande série
Une fois l'outillage configuré, l'emboutissage profond est très efficace pour la production de masse. Les industries comme l'automobile et l'électroménager y recourent pour des séries à grande échelle rentables.
Considérations sur les matériaux
L'emboutissage profond fonctionne mieux avec des matériaux ductiles comme l'acier à faible teneur en carbone, l'aluminium ou l'acier inoxydable. Les matériaux doivent résister à un allongement important sans se fissurer.
Quand utiliser l'emboutissage peu profond
Pièces peu profondes
Pour les pièces dont la profondeur est inférieure à la moitié du diamètre, l'emboutissage peu profond est la méthode privilégiée. Les exemples incluent les panneaux plats, les supports et les couvercles simples. Le processus est simple et nécessite moins d'outillage.
Faibles à Moyens Volumes
L'emboutissage peu profond est économique pour les petites séries de production car les coûts d'outillage sont plus faibles et la configuration est plus rapide. Cela le rend adapté au prototypage ou à la fabrication sur mesure.
Vitesse et Efficacité
Avec moins d'étapes d'emboutissage, l'emboutissage peu profond est plus rapide, réduisant le temps de cycle. Il est idéal lorsque les délais sont serrés.
Contraintes Budgétaires
Si votre projet a un budget limité, l'emboutissage peu profond minimise l'investissement initial dans les matrices et les presses. Il réduit également les taux de rebut, améliorant l'utilisation des matériaux.
Avantages et Inconvénients
Emboutissage profond
Avantages :
Capacité à créer des pièces profondes et sans joint ; rapport résistance/poids élevé ; excellente finition de surface ; qualité constante en grands volumes.Inconvénients :
Coût d'outillage élevé ; production plus lente ; risque de plissement ou de déchirure ; nécessite un réglage expérimenté.
Emboutissage superficiel
Avantages :
Coût réduit ; cycles plus rapides ; outillage plus simple ; moins de déchets de matériau ; facile à modifier les conceptions.Inconvénients :
Capacité de profondeur limitée ; ne convient pas aux caractéristiques internes complexes ; peut nécessiter des opérations supplémentaires comme le pliage.
Facteurs Clés Influençant le Choix
Lors du choix entre l'emboutissage profond et l'emboutissage peu profond, tenez compte de ces facteurs :
Géométrie de la pièce :
Profondeur, diamètre, épaisseur de paroi et complexité des caractéristiques.Type de matériau :
Ductilité, épaisseur et limites de formage.Volume de production :
Les volumes élevés justifient l'investissement dans l'outillage d'emboutissage profond.Exigences de tolérance :
L'emboutissage profond permet d'obtenir des tolérances plus serrées avec une conception de matrice appropriée.Contraintes de coût :
L'emboutissage peu profond est souvent privilégié pour les projets à faible budget.
Matrice de recommandation
| Scénario | Procédé recommandé |
|---|---|
| Profondeur > Diamètre | Emboutissage profond |
| Profondeur < Moitié du diamètre | Emboutissage peu profond |
| Grand volume (100k+ pièces) | Emboutissage profond après investissement initial |
| Petit volume (1k-10k pièces) | Emboutissage peu profond |
| Forme complexe avec raidisseurs | Emboutissage profond |
| Géométrie plate simple | Emboutissage peu profond |
| Budget limité | Emboutissage peu profond |
Conclusion
Le choix entre l'emboutissage profond et l'emboutissage peu profond dépend de la conception de votre pièce, de vos besoins de production et de votre budget. L'emboutissage profond excelle dans la création de composants profonds et robustes à grande échelle, tandis que l'emboutissage peu profond offre flexibilité et économies pour les pièces plus simples. En évaluant la profondeur, le volume et le matériau, vous pouvez optimiser votre projet d'emboutissage métallique. Pour des conseils d'experts, contactez notre équipe pour discuter de vos besoins spécifiques.
