Techniques efficaces de réduction des bavures en emboutissage métallique

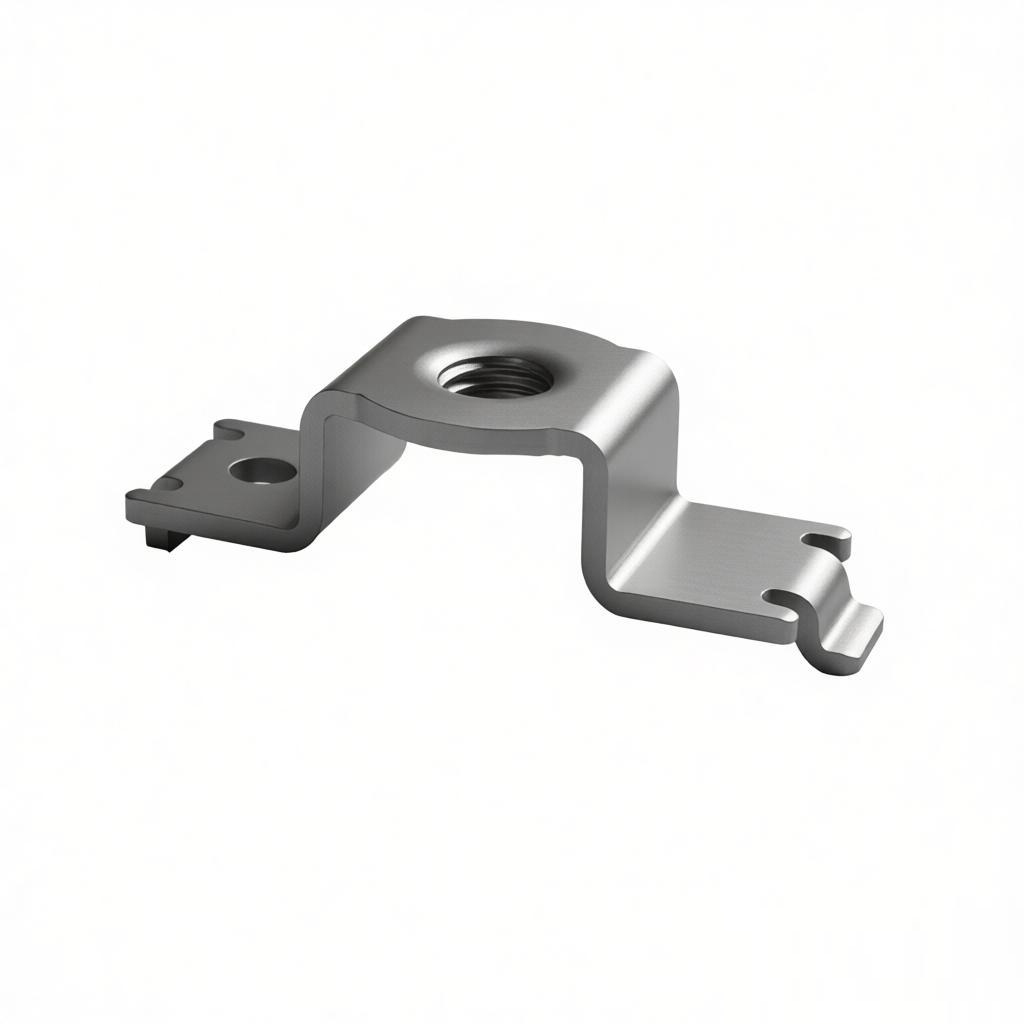

Comprendre les bavures en emboutissage métallique
Les bavures sont des arêtes surélevées indésirables ou de petits morceaux de matière qui restent attachés à une pièce après usinage ou emboutissage. En emboutissage métallique, les bavures se forment lorsque le poinçon et la matrice coupent le métal, provoquant une déformation plastique sur les bords. Elles peuvent apparaître à la fois du côté du poinçon (roulé) et du côté de la matrice (zone de rupture). Les types courants incluent les bavures de roulé, les bavures de rupture et les bavures d'arrachement. La taille et la forme dépendent des propriétés du matériau, de l'état de l'outil et des paramètres du processus. Comprendre ces facteurs est essentiel pour une réduction efficace des bavures.
L'impact des bavures sur la qualité et la sécurité des produits
Les bavures compromettent la qualité des produits de plusieurs manières. Elles peuvent interférer avec l'assemblage, provoquer un désalignement, ou entraîner une concentration de contraintes et une défaillance prématurée. Dans les composants électriques, les bavures peuvent provoquer des courts-circuits. Les bavures tranchantes présentent des risques de sécurité lors de la manipulation. De plus, les bavures augmentent la friction et l'usure, réduisent la précision et nécessitent des opérations d'ébavurage secondaires qui ajoutent du coût et du temps. Pour les industries de haute précision comme l'automobile, l'aérospatiale et l'électronique, le contrôle des bavures est critique.
Techniques clés de réduction des bavures
Optimisation du jeu de la matrice
Le jeu de la matrice—l'écart entre le poinçon et la matrice—est le paramètre le plus influent. Un jeu trop grand entraîne un roulé excessif et de grandes bavures. Un jeu trop petit provoque une usure de l'outil et une augmentation des bavures de rupture. Le jeu optimal se situe généralement entre 5 % et 10 % de l'épaisseur du matériau pour l'acier doux. Utilisez les valeurs de jeu recommandées pour des matériaux spécifiques (voir tableau ci-dessous). Une vérification et un ajustement réguliers du jeu à l'aide de cales ou de matrices de précision sont essentiels.
| Matériau | Épaisseur (mm) | Jeu optimal (par côté en %) |
|---|---|---|
| Acier | 0.5–1.5 | 5–7% |
| Aluminium | 0.5–3.0 | 6–8% |
| Acier inoxydable | 0.5–2.0 | 4–6% |
| Cuivre | 0.5–2.0 | 7–9% |
Conception et entretien des outils
Des arêtes de coupe tranchantes produisent des coupes plus nettes avec moins de bavures. Inspectez et affûtez régulièrement les poinçons et les matrices. Utilisez de l'acier à outils de haute qualité avec des revêtements comme TiN ou CrN pour réduire la friction et l'usure. Incorporez des angles de cisaillement sur la face du poinçon pour répartir les forces de coupe et minimiser la formation de bavures. Assurez un alignement correct et une uniformité du jeu. Remplacez rapidement les outils usés.
Sélection des matériaux
Les matériaux ductiles (par exemple, l'acier à faible teneur en carbone) ont tendance à produire des bavures plus grandes que les matériaux fragiles. Choisissez des matériaux avec une plus faible allongement et une dureté plus élevée lorsque cela est possible. Utilisez des matériaux prétraités ou détensionnés pour minimiser la déformation. Pour les applications critiques, envisagez des matériaux comme le cuivre au béryllium ou l'acier trempé qui génèrent des bavures plus petites.
Paramètres de processus : Vitesse, Pression, Lubrification
La vitesse d'emboutissage affecte la génération de chaleur et l'écoulement du matériau. Des vitesses plus faibles réduisent la hauteur des bavures en permettant une déformation contrôlée. Une vitesse trop élevée peut provoquer des déchirures. La lubrification réduit les frottements et la chaleur ; utilisez des lubrifiants à base d'huile ou synthétiques conçus pour l'emboutissage. Appliquez une lubrification constante sur le poinçon et la matrice. Les réglages de pression doivent être ajustés pour maintenir une pénétration correcte sans surcharge.
Méthodes avancées : Réduction, Vibration, Laser
La réduction consiste à utiliser une opération secondaire avec une matrice plus petite pour ciseler les bavures. L'emboutissage assisté par vibration utilise un mouvement oscillant pour réduire les frottements et améliorer la qualité des bords. Le débourrage laser est une méthode sans contact qui fait fondre rapidement les bavures. D'autres techniques incluent le débourrage électrochimique (ECD) et l'usinage par flux abrasif (AFM). Ces méthodes conviennent aux géométries complexes ou à la production en grande série.
Conseils pratiques pour la mise en œuvre du contrôle des bavures
Effectuez régulièrement des mesures de bavures avec des micromètres ou des systèmes de vision. Définissez des limites de hauteur de bavure acceptables (par exemple,
