Emboutissage de dissipateurs thermiques : techniques pour une gestion thermique efficace

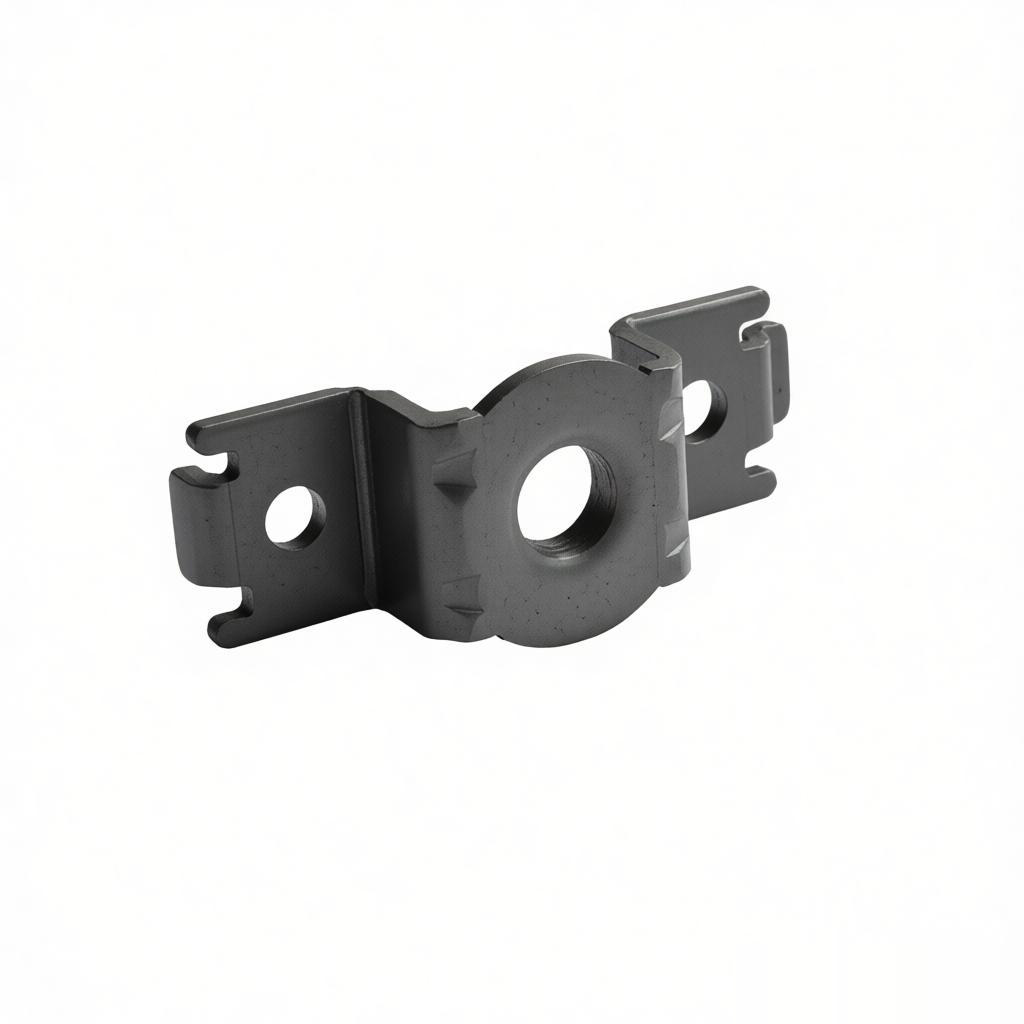

Introduction à l'emboutissage des dissipateurs thermiques
Les dissipateurs thermiques sont des composants essentiels dans les appareils électroniques, dissipant la chaleur pour éviter la surchauffe et garantir un fonctionnement fiable. Parmi les différentes méthodes de fabrication, l'emboutissage offre une solution économique et à grand volume pour produire des géométries complexes de dissipateurs thermiques. Ce guide explore les techniques et les bonnes pratiques pour une gestion thermique efficace via l'emboutissage des dissipateurs thermiques.
Matériaux pour dissipateurs thermiques emboutis
Alliages d'aluminium
L'aluminium (par exemple, 6061, 6063) est le matériau le plus courant en raison de son excellente conductivité thermique (200–240 W/mK), de sa légèreté et de sa formabilité. Pour les applications hautes performances, des alliages de cuivre (conductivité thermique ~400 W/mK) sont utilisés, mais ils sont plus chers et plus difficiles à emboutir.
Critères de sélection des matériaux
Conductivité thermique : plus elle est élevée, meilleure est la dissipation thermique.
Ductilité : doit résister à l'emboutissage profond et au pliage sans fissuration.
Coût : l'aluminium offre le meilleur équilibre pour la production de masse.
Finition de surface : affecte la résistance de contact avec les composants électroniques.
Conception de matrices d'emboutissage pour dissipateurs thermiques
La conception de la matrice est cruciale pour obtenir la géométrie d'ailette souhaitée, la répartition de l'épaisseur et la précision dimensionnelle. Les matrices progressives sont couramment utilisées pour effectuer plusieurs opérations (découpage, poinçonnage, formage et coupe) en une seule course de presse.
Considérations clés de conception
Géométrie des ailettes :
des ailettes hautes et fines maximisent la surface d'échange mais nécessitent un contrôle minutieux de l'écoulement du matériau pour éviter les déchirures.Rayon de courbure :
le rayon minimum doit être au moins 1,5 fois l'épaisseur du matériau pour éviter la concentration de contraintes.angles de dépouille :
permettent un démoulage facile de la pièce depuis la matrice.compensation du retour élastique :
cintrer le matériau pour compenser la reprise élastique.
Techniques de processus d'emboutissage
Découpage et poinçonnage
D'abord, le flan est découpé dans la bande. Le poinçonnage crée des trous pour le montage ou la circulation d'air. Le jeu entre le poinçon et la matrice doit être de 5 à 10 % de l'épaisseur du matériau pour des bords nets.
Formage et pliage
Les opérations de formage séquentielles façonnent les ailettes. Pour éviter les plis, utilisez des cordons de retenue et une force de serrage appropriée du flan. La lubrification réduit le frottement et améliore l'écoulement du matériau.
Découpe et ébarbage
Après le formage, la pièce est ébarbée aux dimensions finales. Le découpage fin peut produire des bords lisses sans opérations secondaires.
Contrôle qualité dans l'emboutissage de dissipateurs thermiques
| Paramètre | Spécification | Méthode d'inspection |
|---|---|---|
| Planéité |
