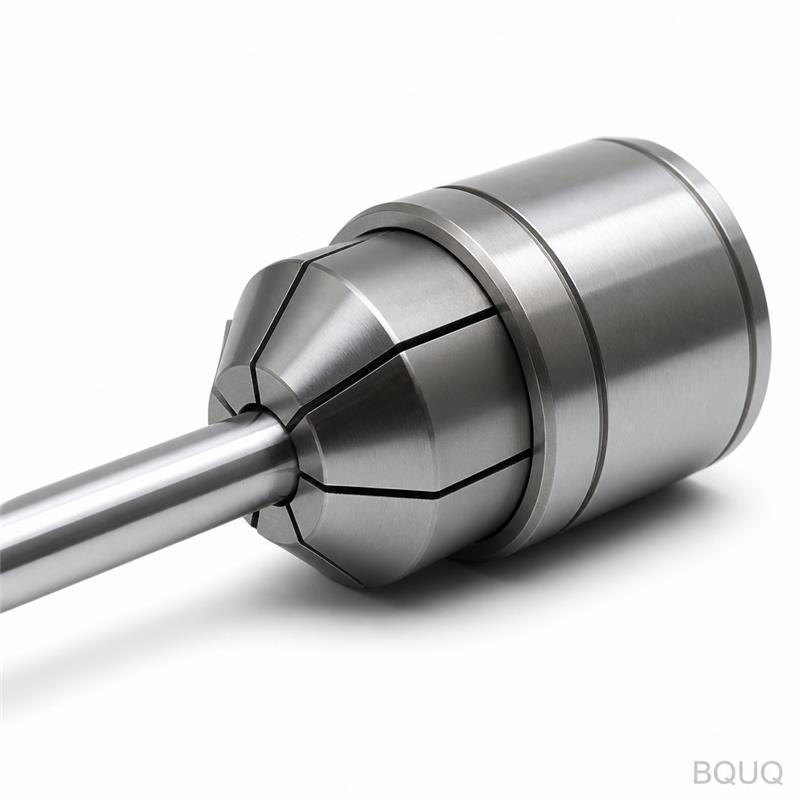

Comment les barres de prolongement de mandrin pince pour porte-outils peuvent-elles atteindre les profondeurs sans perdre en rigidité ?
L'usinage de cavités profondes et les opérations à grande portée présentent un dilemme d'ingénierie classique : plus le porte-outil est long, plus la déflexion est importante et plus le risque de broutement est élevé. La réponse directe est que les barres de prolongement pour pince de porte-outil modernes maintiennent leur rigidité grâce à une combinaison de sélection optimisée d'alliages d'acier, de profils géométriques coniques et d'interfaces de pince rectifiées de précision qui minimisent le faux-rond et maximisent la force de serrage. En utilisant de l'acier à outils H13 durci ou des matériaux équivalents avec un module de Young supérieur à 200 GPa, et en employant une conception de queue fine et étagée, ces barres atteignent des rapports de prolongement allant jusqu'à 5:1 tout en conservant une rigidité statique supérieure à 20 N/µm à la ligne de jauge.
Quels sont les principes de conception fondamentaux derrière les barres de prolongement rigides ?
La rigidité d'une barre de prolongement est régie par son moment d'inertie, qui évolue avec la quatrième puissance du diamètre. Par conséquent, la stratégie de conception principale consiste à maximiser le diamètre extérieur (DE) sur autant de longueur que possible, en ne réduisant le diamètre qu'à proximité du nez. Une barre de prolongement typique de 20 mm de diamètre avec une portée de 100 mm aura une épaisseur de paroi de 8 mm, offrant une section transversale qui résiste à la flexion. De plus, la zone de transition entre la queue et le prolongement est arrondie, et non à angle vif, afin d'éliminer les concentrateurs de contraintes qui pourraient provoquer des microfissures sous charge cyclique. L'alésage interne, qui abrite la pince, est rectifié à une tolérance H7, garantissant que la pince s'assoit parfaitement concentrique à l'axe de la queue, généralement à moins de 0,003 mm de TIR (Total Indicator Reading - Lecture Totale de l'Indicateur).
Comment l'interface de la pince affecte-t-elle la rigidité et le faux-rond ?
L'interface de la pince est le maillon faible du système ; une barre de prolongement de haute qualité est inutile si la pince ne peut pas transférer la force de serrage uniformément. La plupart des barres de prolongement professionnelles utilisent des pinces ER (ER16, ER20, ER32) ou des mandrins hydrauliques de haute précision. Pour les pinces ER, le facteur critique est le couple de l'écrou de pince. Une pince ER32 standard nécessite un couple de serrage de 120 Nm, ce qui génère une force de serrage radiale d'environ 15 kN. Cette force déforme élastiquement la pince, saisissant la queue d'outil avec une pression uniforme d'environ 300 MPa. Cependant, le faux-rond est directement corrélé à la qualité de la pince. Une pince ER rectifiée de précision, certifiée DIN 6499, maintiendra un faux-rond de 0,005 mm à 3x le diamètre depuis le nez. Pour les applications nécessitant un faux-rond inférieur à 0,003 mm, un mandrin de dilatation hydraulique est recommandé, car il utilise la pression hydraulique pour fournir une surface de serrage à 360 degrés, éliminant les problèmes de contact en trois points courants avec les pinces fendues.
Quels matériaux sont les meilleurs pour maximiser la rigidité statique et dynamique ?
Le choix du matériau ne concerne pas uniquement la dureté ; il s'agit du module d'élasticité (module de Young) et de la capacité d'amortissement. L'acier au carbone standard (AISI 1045) a un module de Young de 205 GPa, mais son taux d'amortissement est faible, ce qui entraîne du broutement. Les barres de prolongement haut de gamme utilisent de l'acier à outils pré-durci comme le H13 ou le 42CrMo4, traité thermiquement à 48-52 HRC. Le traitement thermique augmente la limite d'élasticité à environ 1 400 MPa, permettant à la barre de supporter des moments de flexion plus élevés sans déformation plastique. Pour les applications ultra-légères, l'alliage de titane (Ti-6Al-4V) est utilisé, offrant un module de Young de 114 GPa mais une densité seulement 60 % de celle de l'acier. Ceci est bénéfique pour réduire la charge sur la broche, mais la rigidité est plus faible, donc les barres en titane sont limitées à des rapports portée/diamètre de 3:1. Le tableau ci-dessous compare les matériaux typiques utilisés dans la fabrication de barres de prolongement.
| Nuance de matériau | Module de Young (GPa) | Dureté (HRC) | Taux d'amortissement | Rapport de portée maximal recommandé |
| Acier à outils H13 | 210 | 48-52 | 0,005 | 5:1 |
| Acier allié 42CrMo4 | 205 | 45-48 | 0,004 | 4:1 |
| Titane Ti-6Al-4V | 114 | 36-40 | 0,008 | 3:1 |
| Carbure de tungstène (massif) | 600 | 70-75 | 0,002 | 6:1 |
| Inconel 718 | 200 | 40-45 | 0,006 | 4:1 |
Pourquoi le rapport longueur/diamètre détermine-t-il la portée maximale sûre ?
Le rapport longueur/diamètre (L/D) est la spécification la plus importante pour prédire la déflexion. Pour une poutre en porte-à-faux, la déflexion augmente avec le cube de la longueur. Cela signifie que doubler la portée d'une barre de 20 mm de 50 mm à 100 mm entraîne une augmentation de la déflexion d'un facteur 8 sous la même force de coupe. En pratique, cela impose que pour un rapport L/D de 4:1, la force de coupe radiale maximale admissible est d'environ 1 200 N avant que la déflexion ne dépasse 0,01 mm. Pour un rapport de 5:1, cela chute à 600 N. Au-delà d'un rapport de 6:1, même les barres en carbure massif présenteront des vibrations excessives à moins de réduire la vitesse de broche de 40 % pour éviter la résonance. Par conséquent, lors de l'usinage de poches profondes, vous devez calculer la force de coupe réelle et la comparer à la courbe de rigidité de la barre pour sélectionner le diamètre correct.
Comment réduire les vibrations et le broutement dans les applications à grande portée ?
Le broutement est une vibration auto-excitée qui se produit lorsque la fréquence de coupe coïncide avec la fréquence naturelle du porte-outil. Les barres de prolongement avec des rapports L/D élevés ont des fréquences naturelles basses, généralement entre 800 et 1 500 Hz. Pour atténuer cela, les fabricants utilisent des barres « accordées » ou « anti-vibrations » qui contiennent un élément amortisseur, généralement un noyau en métal lourd (tungstène) suspendu dans un élastomère. Cet amortisseur de masse absorbe l'énergie vibratoire, réduisant l'amplitude du broutement jusqu'à 60 % par rapport aux barres pleines. De plus, augmenter l'angle de coupe de l'outil de coupe de 6 degrés à 12 degrés réduit les forces de coupe de 25 %, ce qui diminue l'énergie d'excitation. Enfin, la stratégie d'usinage devrait favoriser le fraisage trochoïdal (haute vitesse, faible engagement radial) qui réduit la composante de force radiale, permettant à la barre de prolongement de fonctionner dans sa limite élastique.
Quelles tolérances et finitions de surface peut-on attendre avec les barres de prolongement ?
La tolérance réalisable dépend directement du faux-rond et de la déflexion de la barre. Avec une barre de prolongement à mandrin hydraulique de haute qualité (faux-rond < 0,003 mm) et un processus de coupe stable, vous pouvez maintenir des tolérances de position de +/- 0,01 mm et une finition de surface de Ra 0,4 µm dans les alliages d'aluminium. Dans l'acier durci (45 HRC), attendez-vous à ce que les tolérances s'ouvrent jusqu'à +/- 0,02 mm en raison de l'augmentation des forces de coupe et de la dilatation thermique. La croissance thermique d'une barre de prolongement en acier est significative : une barre de 100 mm s'allongera de 0,012 mm pour chaque augmentation de 10 degrés Celsius de la température. Par conséquent, pour un travail de précision, l'application de liquide de refroidissement doit être constante pour maintenir la stabilité thermique. Le tableau ci-dessous illustre les limites pratiques pour une barre de 20 mm de diamètre avec une portée de 100 mm.
| Condition de coupe | Force radiale maximale (N) | Déflexion attendue (mm) | Tolérance réalisable (mm) | Finition de surface Ra (µm) |
| Aluminium 6061, 10 000 tr/min | 900 | 0,008 | +/- 0,010 | 0,4 |
| Acier doux 1020, 6 000 tr/min | 700 | 0,006 | +/- 0,015 | 0,8 |
| Acier durci 45 HRC, 4 000 tr/min | 450 | 0,004 | +/- 0,020 | 1,2 |
| Titane Grade 5, 3 000 tr/min | 350 | 0,003 | +/- 0,025 | 1,6 |
Quand devriez-vous choisir une barre de prolongement en carbure massif plutôt qu'une barre en acier ?
Les barres de prolongement en carbure massif sont la solution ultime pour une rigidité extrême, offrant un module de Young trois fois supérieur à celui de l'acier. Cela permet des rapports L/D allant jusqu'à 6:1 avec une déflexion minimale. Cependant, le carbure massif est fragile et coûteux, avec un prix environ 5 à 8 fois plus élevé qu'une barre en acier comparable. Par exemple, une barre de prolongement en acier de base de 20 mm x 100 mm coûte environ 150 USD, tandis qu'un équivalent en carbure massif coûte 900 USD. Vous devriez choisir le carbure massif uniquement lors de l'usinage de matériaux durs (au-dessus de 50 HRC) ou lorsque le rapport de portée dépasse 5:1 et que les vibrations ne peuvent pas être contrôlées par des ajustements de vitesse. Pour l'usinage à usage général dans l'aluminium et l'acier doux, une barre en acier avec un amortisseur accordé est plus rentable et durable, car elle est moins sujette à une défaillance catastrophique en cas de collision accidentelle d'outil.
Quelles sont les meilleures pratiques pour la maintenance et l'inspection ?
Pour maintenir la rigidité et la précision des barres de prolongement, vous devez inspecter le cône de la pince et l'alésage interne pour détecter l'usure ou les ébréchures. Un cône endommagé entraînera un mauvais positionnement de la pince, augmentant le faux-rond jusqu'à 0,01 mm. Nettoyez le cône et la pince avec un chiffon non pelucheux et appliquez une légère couche de lubrifiant anti-grippage sur les filetages de l'écrou de pince pour garantir un couple constant. Calibrez le faux-rond du porte-outil assemblé à l'aide d'un comparateur à cadran au nez et à 50 mm du nez ; la différence ne doit pas dépasser 0,005 mm. Si le faux-rond augmente au-delà de cela, remplacez la pince, pas la barre, car les pinces sont des composants sacrificiels. La barre de prolongement elle-même doit être vérifiée pour sa rectitude toutes les 200 heures de fonctionnement à l'aide d'une règle de précision ; toute flexion supérieure à 0,02 mm sur toute la longueur nécessite un remplacement.
Section FAQ
Quelle est la longueur de prolongement maximale sûre pour un mandrin à pince standard ?
La longueur de prolongement maximale sûre pour un mandrin à pince ER standard est généralement de 4 fois le diamètre de la queue. Au-delà de ce rapport, la déflexion et le broutement deviennent ingérables dans l'acier. Utilisez une barre en carbure massif ou anti-vibrations pour les portées plus longues.
Combien coûte une barre de prolongement de haute qualité ?
Une barre de prolongement en acier de haute qualité avec une interface de mandrin hydraulique coûte entre 250 et 600 USD selon la longueur et la précision. Les versions en carbure massif vont de 800 à 1 500 USD. Le coût de l'outillage est justifié par la réduction des rebuts et la capacité d'usiner des pièces complexes en un seul montage.
Les barres de prolongement peuvent-elles être utilisées avec des systèmes de lubrification par le centre ?
Oui, la plupart des barres de prolongement sont disponibles avec des capacités de lubrification par le centre, permettant au liquide de refroidissement de passer à travers le centre et de sortir près de l'arête de coupe. Ceci est essentiel pour l'usinage de trous profonds afin d'évacuer les copeaux et de contrôler la chaleur. Assurez-vous que la barre et la pince sont compatibles avec la pression de liquide de refroidissement de votre machine, généralement jusqu'à 70 bar.
Quel système de serrage offre la meilleure précision de faux-rond ?
Les mandrins hydrauliques offrent la meilleure précision de faux-rond, maintenant 0,003 mm TIR ou mieux. Les porte-outils à frettage sont deuxièmes, avec un faux-rond d'environ 0,004 mm, mais ils nécessitent un équipement de chauffage par induction. Les pinces ER standard sont les moins précises, avec un faux-rond entre 0,005 et 0,010 mm.
Pourquoi le broutement se produit-il plus fréquemment avec les barres de prolongement plus longues ?
Le broutement se produit parce que les barres plus longues ont des fréquences naturelles plus basses et une rigidité plus faible. La force de coupe excite la fréquence naturelle de la barre, provoquant une résonance. Les barres anti-vibrations avec amortisseurs internes sont conçues pour absorber cette énergie et briser la boucle de résonance.
À quelle fréquence dois-je remplacer la pince dans une barre de prolongement ?
Remplacez la pince lorsque le faux-rond mesuré dépasse 0,008 mm à 3x le diamètre de l'outil, ou lorsque vous voyez des signes d'usure ou de décoloration sur la surface de préhension. Une pince typique dure de 500 à 1 000 changements d'outils dans des conditions normales.
Puis-je usiner de l'acier durci avec une barre de prolongement en acier standard ?
Il n'est pas recommandé d'usiner de l'acier au-dessus de 45 HRC avec une barre en acier standard en raison des forces de coupe élevées et du risque de déflexion. Utilisez une barre en carbure massif ou une barre en acier robuste avec un amortisseur accordé et réduisez les paramètres de coupe de 30 % pour maintenir la précision.
Conclusion
Choisir la bonne barre de prolongement pour pince de porte-outil nécessite un équilibre minutieux entre portée, rigidité et coût. Priorisez toujours le rapport L/D le plus bas possible, car la déflexion croît géométriquement avec la longueur. Pour la plupart des applications, une barre en acier durci avec une pince ER rectifiée de précision et un amortisseur accordé offre le meilleur compromis entre rigidité et valeur. Lorsque votre géométrie exige une portée extrême ou que vos matériaux sont difficiles à couper, investissez dans des systèmes en carbure massif ou hydrauliques pour protéger la qualité de vos pièces et la broche de votre machine. Chez BQUQ, nous appliquons 20 ans d'expérience en usinage CNC pour construire des solutions d'outillage personnalisées qui maximisent la stabilité de vos processus. Pour une évaluation rapide et précise de vos besoins en usinage à grande portée, contactez-nous pour un devis sous 12 heures. Envoyez-nous un e-mail à sc@bquq.com, joignez-nous sur WhatsApp au +86 13713157787, ou visitez notre site Web à www.bquq.com.
