Comment l'emboutissage métallique améliore l'efficacité des dissipateurs thermiques

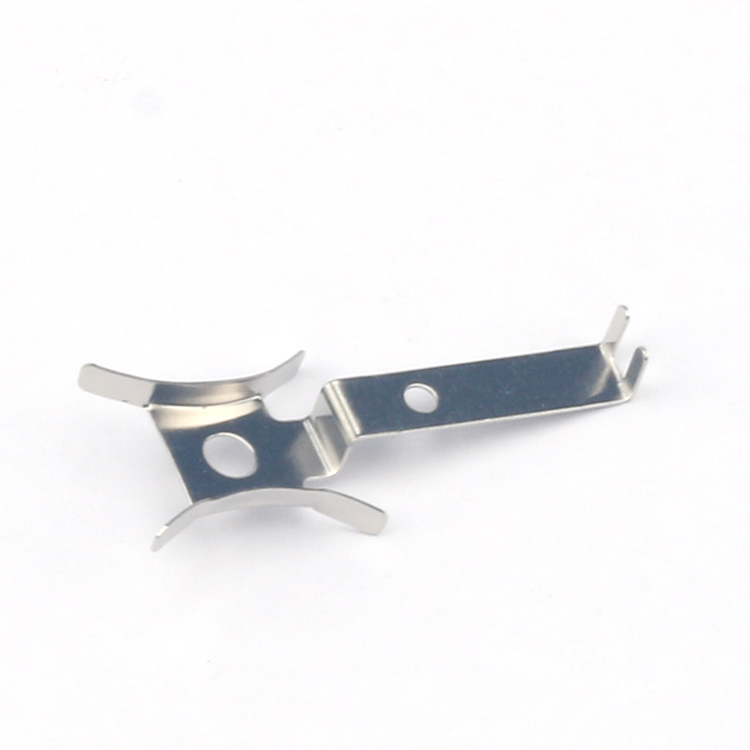

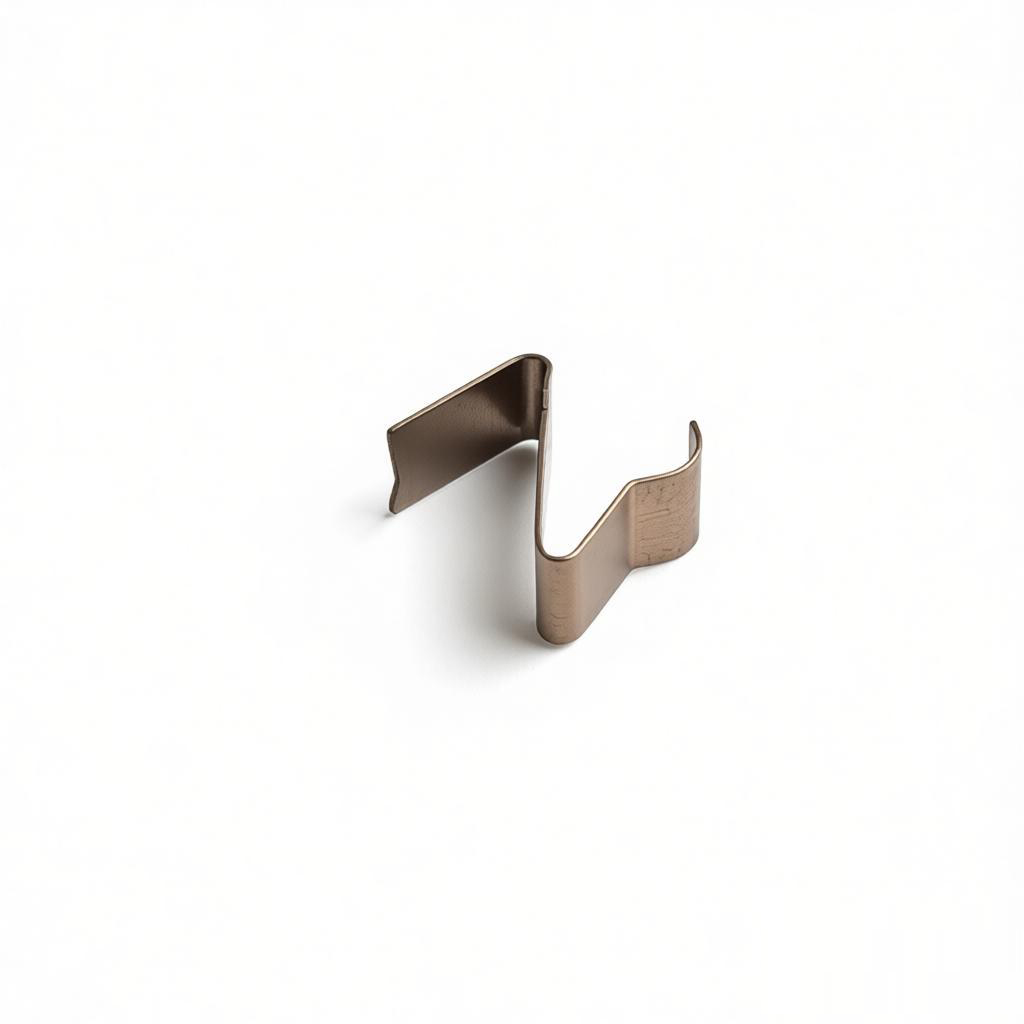

Introduction à l'emboutissage métallique dans la fabrication de dissipateurs thermiques
Les dissipateurs thermiques sont des composants essentiels en électronique, dissipant la chaleur des appareils comme les CPU, LED et modules d'alimentation. Leur fabrication efficace est cruciale pour répondre à la demande. L'emboutissage métallique, un procédé de formage à grande vitesse, a révolutionné la production de dissipateurs thermiques en offrant précision, évolutivité et rentabilité. Ce guide explore comment l'emboutissage métallique améliore l'efficacité à chaque étape, de la conception à la livraison.
Avantages de l'emboutissage métallique pour les dissipateurs thermiques
Vitesse et volume
L'emboutissage métallique utilise des matrices progressives pour produire des centaines de pièces par minute. Pour les dissipateurs thermiques, cela signifie des temps de cycle plus rapides par rapport à l'usinage ou à l'extrusion. Une seule presse peut produire des milliers de dissipateurs en aluminium ou en cuivre par jour, réduisant les délais.
Précision et cohérence
L'emboutissage atteint des tolérances serrées (par exemple, ±0,1 mm) avec une précision reproductible. Pour les dissipateurs à ailettes, des espacements constants garantissent un flux d'air uniforme et des performances thermiques. Le processus élimine les erreurs humaines et les variations.
Utilisation des matériaux
L'emboutissage permet souvent de disposer les pièces de manière serrée sur une bande, minimisant les déchets. Une conception avancée des matrices peut atteindre plus de 80 % d'utilisation des matériaux, réduisant les coûts des matières premières, surtout important avec des métaux coûteux comme le cuivre.
Rentabilité
L'emboutissage à grand volume amortit le coût de l'outillage sur des millions de pièces. Le coût unitaire est nettement inférieur à celui de l'usinage CNC, ce qui le rend idéal pour la production de masse. Les temps de réglage sont minimes après l'outillage initial.
Le processus d'emboutissage pour la production de dissipateurs thermiques
Étape 1 : Sélection du matériau et préparation de la bobine
Des bobines d'aluminium (par exemple, 6061, 5052) ou de cuivre sont choisies pour leur conductivité thermique et leur formabilité. Les bobines sont introduites dans la presse avec un redresseur et un dispositif d'alimentation.
Étape 2 : Emboutissage progressif à l'aide d'une matrice progressive
Une matrice multi-stations effectue le découpage, le pliage, le matriçage et la coupe. Pour les dissipateurs thermiques, des caractéristiques telles que les ailettes, la plaque de base et les trous de montage sont créées en séquence. Chaque course produit une pièce finie.
Étape 3 : Formation des ailettes
Les ailettes sont souvent pliées vers le haut depuis la base selon un motif en persienne ou en zigzag. L'emboutissage permet une densité et une hauteur variables des ailettes sans opérations secondaires.
Étape 4 : Finition de surface
Après emboutissage, les pièces peuvent être ébavurées, nettoyées ou anodisées pour la résistance à la corrosion et l'émissivité.
Considérations de conception pour les dissipateurs thermiques emboutis
Hauteur et épaisseur des ailettes
: Des ailettes plus hautes augmentent la surface mais nécessitent un matériau plus épais et des emboutissages plus profonds. Limiter le rapport d'aspect pour éviter les déchirures.Angles de dépouille
: De légères conicités (1–3) facilitent l'éjection de la matrice.Caractéristiques minimales
: Simplifier la géométrie pour réduire le coût de la matrice. Intégrer les pattes de montage dans l'emboutissage.Épaisseur du matériau
: Un matériau plus épais (0,5–2,0 mm) améliore la rigidité mais augmente la force d'emboutissage.
Comparaison avec d'autres méthodes de fabrication
| Méthode | Vitesse | Précision | Coût par pièce (grand volume) | Déchet de matière |
|---|---|---|---|---|
| Estampage métallique | Élevée (100–400 ppm) | Élevé (±0.1 mm) | Faible | Faible |
| Usinage CNC | Faible (1–10 ppm) | Très élevé (±0.01 mm) | Élevé | Élevé |
| Extrusion | Moyen (10–20 ppm) | Moyen (±0.5 mm) | Moyen | Moyen |
| Moulage sous pression | Moyen (10–30 ppm) | Moyen (±0.3 mm) | Moyen | Moyen |
Conseils pour optimiser l'efficacité de l'emboutissage des dissipateurs thermiques
Utiliser des presses à grande vitesse
: Les presses servo-commandées améliorent le contrôle de la vitesse et réduisent le temps de cycle.Lubrification
: Appliquer une micro-lubrification pour réduire la friction et prolonger la durée de vie de la matrice.Entretien de la matrice
: Une inspection et un polissage réguliers des arêtes de coupe empêchent les bavures.Logiciel de simulation
: Utiliser la simulation par éléments finis (FEA) pour prédire l'écoulement de la matière et minimiser les essais.Manutention automatisée des pièces
: Intégrer des convoyeurs ou des robots pour réduire le travail manuel.
Contrôle qualité et tests
Les dissipateurs thermiques emboutis subissent des contrôles dimensionnels à l'aide de MMT, de comparateurs optiques et de tests d'étanchéité (pour les types scellés). La résistance thermique est mesurée selon la norme ASTM D5470. La surveillance en cours de processus avec des capteurs détecte les fissures ou les désalignements, permettant des ajustements en temps réel.
Tendances futures des dissipateurs thermiques emboutis
Les avancées incluent l'emboutissage multi-glissière pour les formes 3D complexes, le micro-emboutissage pour l'électronique miniature, et les procédés hybrides combinant l'emboutissage avec le forgeage à froid pour une densité accrue. La durabilité favorise l'utilisation de métaux recyclés et de presses économes en énergie.
Conclusion
L'emboutissage métallique révolutionne la fabrication de dissipateurs thermiques, offrant une efficacité inégalée en termes de vitesse, de coût et de régularité. En optimisant la conception et les paramètres de processus, les fabricants peuvent répondre à la demande croissante de solutions de gestion thermique dans l'électronique. Associez-vous à un emboutisseur expérimenté pour exploiter tout le potentiel de cette technologie.
