Guide pour prolonger la durée de vie des matrices d'emboutissage : matériaux et revêtements
Les matrices d'emboutissage sont la colonne vertébrale des opérations d'emboutissage, impactant directement la productivité, les coûts et la qualité. Cependant, l'usure des matrices est inévitable en raison du contact à haute contrainte, des cycles thermiques et de l'abrasion. Prolonger la durée de vie des matrices réduit non seulement les temps d'arrêt, mais aussi les coûts d'outillage et améliore la constance des pièces. Ce guide explore la sélection des matériaux et les technologies de revêtement qui prolongent considérablement la durée de vie des matrices d'emboutissage, soutenu par des conseils pratiques de maintenance.

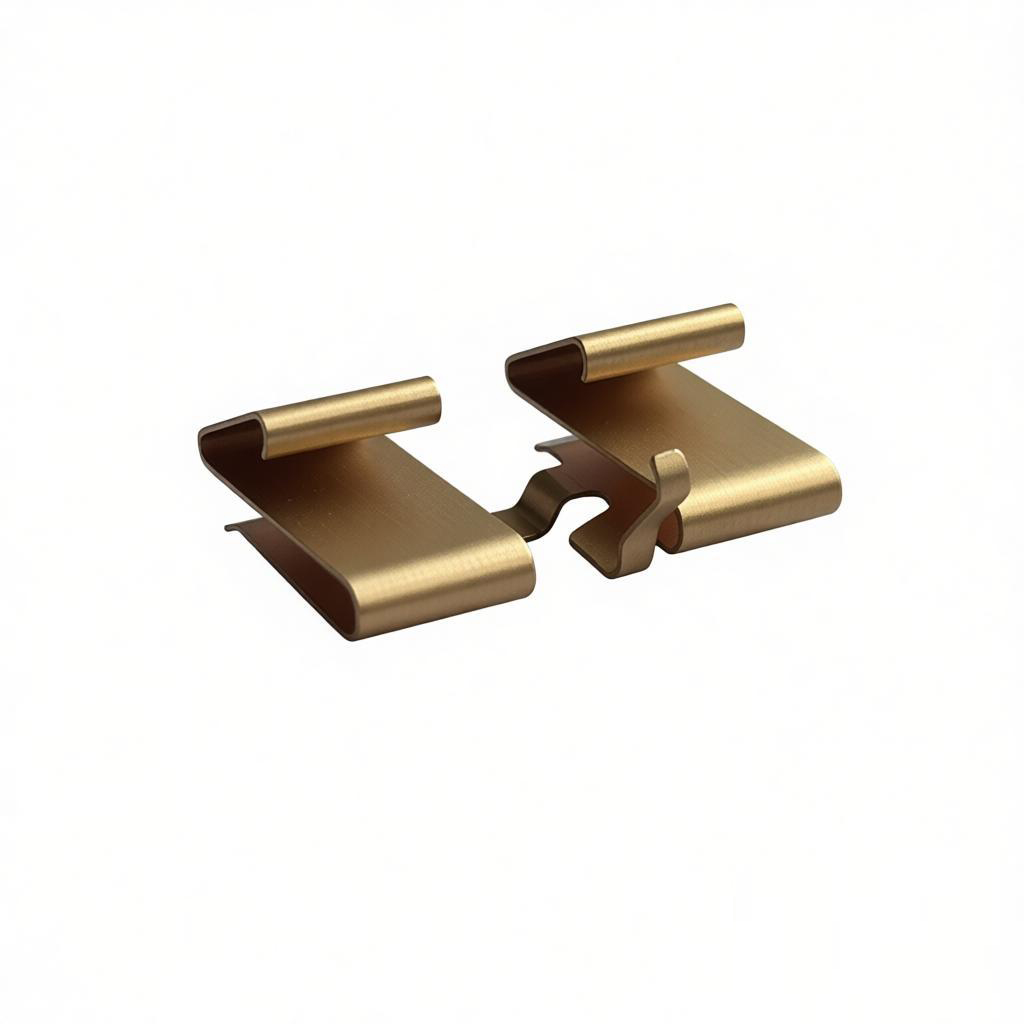

Comprendre les mécanismes d'usure des matrices
L'usure des matrices se produit par plusieurs mécanismes : usure abrasive due aux particules dures, usure adhésive due au grippage, fissuration par fatigue due aux charges cycliques et usure thermique due à la chaleur de friction. Le mécanisme dominant dépend du matériau d'emboutissage, de la lubrification et des paramètres de processus. Par exemple, l'emboutissage d'acier à haute résistance accélère l'usure abrasive, tandis que les matériaux mous comme l'aluminium provoquent une usure adhésive. Identifier le type d'usure principal est crucial pour sélectionner les matériaux et les revêtements.
Sélection des matériaux pour la longévité
Aciers à outils
La plupart des matrices d'emboutissage sont fabriquées à partir d'aciers à outils comme D2, A2, M2 et les aciers métallurgiques des poudres (PM). Le D2 offre une haute résistance à l'usure grâce à de gros carbures, mais est moins résistant, adapté aux courtes séries ou aux matériaux abrasifs. L'A2 offre une meilleure ténacité pour les opérations sujettes aux chocs. Les aciers PM, comme le CPM 10V, offrent une résistance à l'usure supérieure en distribuant uniformément de fins carbures. Pour les productions à haut volume, envisagez l'acier rapide (M2) ou les nuances PM.
Carbures et céramiques
Le carbure de tungstène (WC-Co) est extrêmement dur et résistant à l'usure, idéal pour l'emboutissage à long terme de matériaux abrasifs. Cependant, il est cassant et sujet à l'écaillage. Les carbures cémentés avec liant cobalt (6-15 %) équilibrent ténacité et dureté. Les matrices en céramique (par exemple, alumine ou nitrure de silicium) offrent une dureté exceptionnelle mais une ténacité limitée, utilisées dans des applications de niche comme l'emboutissage de métaux mous à grande vitesse.
Directives de sélection
Pour les matériaux abrasifs (ex. acier galvanisé) : Utilisez des aciers PM à haute teneur en vanadium ou des inserts en carbure.
Pour les matériaux à haute résistance : Choisissez des aciers à outils résistants comme l'A2 ou le S7 avec un revêtement approprié.
Pour la production en grande série : Investissez dans des outillages en carbure ou PM.
Considérez le rapport coût vs durée de vie : Le carbure peut être 3 à 5 fois plus cher mais dure 10 à 20 fois plus longtemps.
Revêtements avancés pour réduire la friction et l'usure
Les revêtements transforment les surfaces des matrices en offrant une couche dure, à faible friction et thermiquement stable. Ils réduisent le contact direct métal-métal, minimisent le grippage et abaissent la charge thermique.
Types de revêtements courants
| Revêtement | Dureté (HV) | Température max (°C) | Idéal pour |
|---|---|---|---|
| TiN (Nitrure de titane) | 2300 | 600 | Usage général, faible friction |
| TiCN (Carbonitrure de titane) | 3000 | 400 | Usure abrasive, haute dureté |
| AlTiN (Nitrure d'aluminium et de titane) | 3300 | 900 | Haute température, emboutissage à sec |
| CrN (Nitrate de Chrome) | 2000 | 700 | Résistance à la corrosion, anti-grippage |
| DLC (Carbone de type diamant) | 3000-7000 | 300 | Faible friction, anti-adhésif |
Comment les revêtements prolongent la durée de vie des matrices
Dureté : les revêtements comme TiCN ou AlTiN résistent à l'usure abrasive.
Faible friction : DLC et TiN réduisent les forces de glissement et la génération de chaleur.
Barrière thermique : AlTiN résiste aux températures élevées de flash, empêchant le ramollissement.
Anti-grippage : CrN empêche le transfert de matière des tôles molles.
Considérations sur l'application du revêtement
La PVD (dépôt physique en phase vapeur) est la méthode la plus courante, offrant des arêtes vives et aucun changement dimensionnel. La CVD (dépôt chimique en phase vapeur) fournit des revêtements plus épais mais peut provoquer une accumulation sur les bords. Faites toujours correspondre le revêtement au matériau de la matrice et au processus d'emboutissage. Par exemple, AlTiN est idéal pour l'emboutissage à grande vitesse de l'acier inoxydable, tandis que DLC fonctionne bien pour l'aluminium afin de réduire l'adhérence.
Conseils pratiques pour l'entretien des matrices
Inspection régulière : Vérifiez l'usure, les éclats et les fissures à l'aide de loupes ou de microscopes.
Lubrification appropriée : Utilisez des lubrifiants d'emboutissage adaptés pour réduire la friction et évacuer les débris.
Nettoyage des matrices : Retirez les fines de métal et les résidus après chaque cycle pour éviter l'abrasion.
Réaffûtage : Maintenez des arêtes de coupe vives ; reappliquez le revêtement s'il s'use.
Stockage : Stocker les matrices dans des zones sèches et climatisées pour éviter la corrosion.
Optimisation des processus : Ajuster le jeu, la vitesse et la taille de l'ébauche pour minimiser les contraintes.
Études de cas
Cas 1 : Passage de l'acier D2 à l'acier métallurgique des poudres
Un atelier d'emboutissage a subi une usure excessive lors de l'emboutissage d'acier à haute résistance de 1,5 mm d'épaisseur. Les matrices ont cédé après 20 000 coups. En passant au CPM 10V avec un revêtement TiCN, la durée de vie des matrices a augmenté à 150 000 coups, réduisant les coûts d'outillage de 60 %.
Cas 2 : Revêtement AlTiN pour l'emboutissage à sec
Lors d'une opération d'estampage à sec pour des contacts électriques, les matrices en acier à outils présentaient un grippage sévère et nécessitaient un nettoyage fréquent. L'application d'un revêtement AlTiN a éliminé le grippage et prolongé la durée de vie des matrices de 50 000 à 200 000 coups, avec une réduction significative des temps d'arrêt.
Conclusion
Prolonger la durée de vie des matrices d'estampage est un investissement stratégique. En comprenant les mécanismes d'usure, en sélectionnant des matériaux de matrice appropriés (aciers à outils, carbure ou nuances PM) et en appliquant des revêtements avancés (TiN, TiCN, AlTiN, DLC), les fabricants peuvent obtenir des améliorations significatives de la longévité des outils. Combinées à une maintenance rigoureuse, ces choix conduisent à une productivité accrue, des coûts réduits et une qualité de pièce constante. Évaluez vos conditions d'estampage spécifiques et consultez des fournisseurs de matériaux et de revêtements pour adapter les solutions à une durée de vie maximale des matrices.
