DFM pour emboutissage métallique : 7 règles pour une conception économique
La conception pour la fabricabilité (DFM) est cruciale dans l'emboutissage des métaux pour réduire les coûts, améliorer la qualité et accélérer la production. En suivant ces 7 règles, vous pouvez optimiser vos conceptions d'emboutissage pour une fabrication rentable.

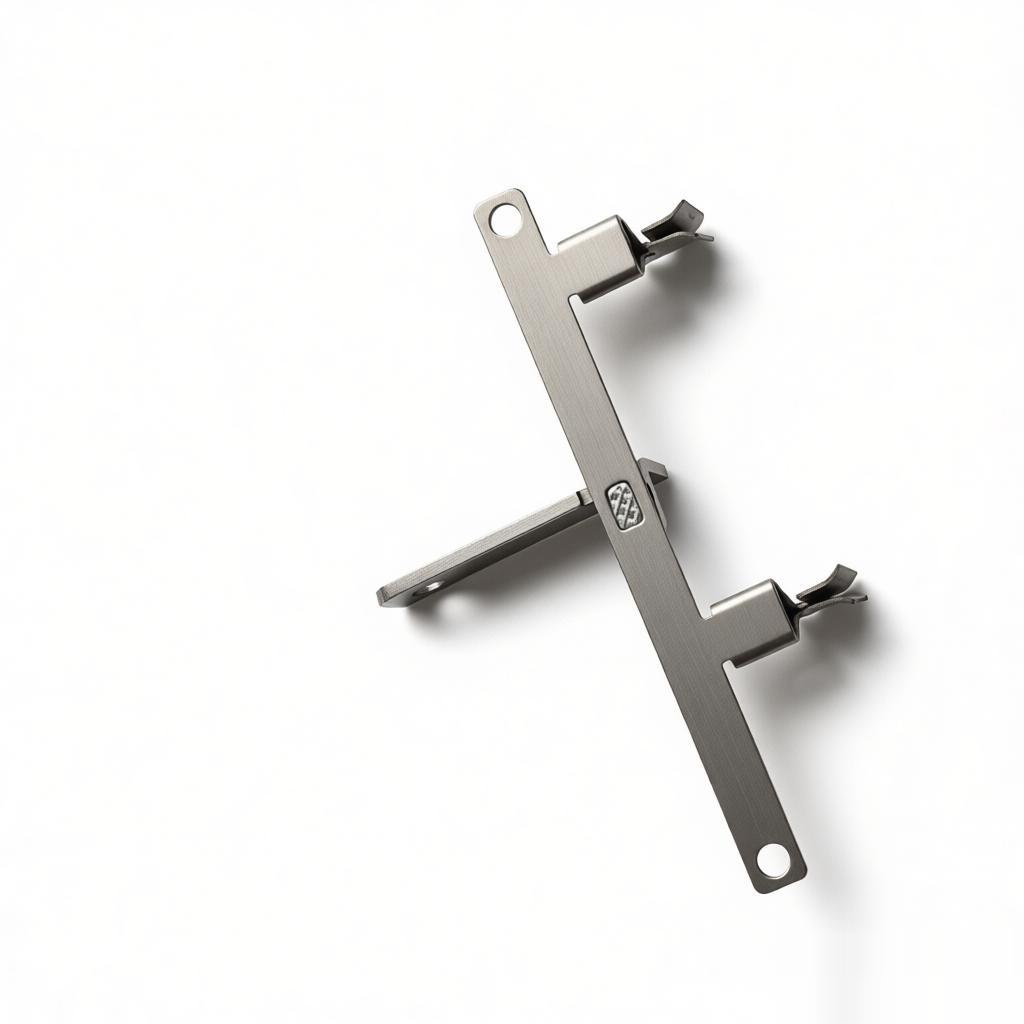

Règle 1 : Évitez les angles vifs
Les angles vifs dans les conceptions d'emboutissage créent des concentrations de contraintes pouvant entraîner des fissures lors du formage. Ils accélèrent également l'usure des outils et augmentent le risque de rupture de matrice. Pour éviter ces problèmes, intégrez toujours des rayons sur les coins internes et externes. Une bonne règle empirique consiste à utiliser un rayon d'au moins 0,5 fois l'épaisseur du matériau. Des rayons plus grands améliorent encore la formabilité et prolongent la durée de vie des outils, réduisant ainsi les coûts de production globaux.
Règle 2 : Maintenez une épaisseur de paroi uniforme
Les variations d'épaisseur de paroi provoquent un écoulement inégal du matériau lors de l'emboutissage, entraînant des déformations, des amincissements ou des fissures. Concevez des pièces avec une épaisseur de paroi constante sur toute la surface. Si des changements d'épaisseur sont inévitables, utilisez des transitions progressives plutôt que des sauts brusques. Cette règle s'applique également aux caractéristiques comme les brides et les nervures : évitez les changements abrupts qui peuvent provoquer des défauts. Une épaisseur uniforme simplifie la conception des outils et réduit les taux de rebut.
Règle 3 : Minimisez les tailles et distances des trous
Les petits trous nécessitent des poinçons de petit diamètre, fragiles et sujets à la rupture. Pour un emboutissage rentable, assurez-vous que les diamètres des trous sont au moins égaux à l'épaisseur du matériau. Les trous plus petits augmentent considérablement le coût et l'entretien des outils. Maintenez également une distance adéquate entre les trous et entre les trous et les bords de la pièce, généralement au moins deux fois l'épaisseur du matériau. Cela évite les déformations et les arrachements.
Règle 4 : Utilisez des tolérances standard
Spécifier des tolérances serrées pour chaque caractéristique augmente les coûts de fabrication en raison des inspections supplémentaires et des vitesses de presse réduites. Réservez les tolérances serrées uniquement pour les dimensions critiques qui affectent la fonction de la pièce. Pour les caractéristiques non critiques, utilisez des tolérances d'emboutissage standard (par exemple, ±0.005 pouces pour les emplacements de trous ou ±0.010 pouces pour les dimensions formées). Les tolérances standard permettent une production plus rapide et réduisent le besoin d'opérations secondaires.
Règle 5 : Concevoir des dégagements de pliage
Lorsqu'un pli se produit près d'une autre caractéristique, comme un trou ou une fente, prévoyez des découpes de dégagement pour éviter les déchirures. La largeur du dégagement doit être au moins deux fois l'épaisseur du matériau, et la profondeur doit s'étendre au-delà du rayon de pliage. De plus, les rayons de pliage internes ne doivent pas être inférieurs à 0,5 fois l'épaisseur du matériau pour éviter les fissures. Un dégagement de pliage approprié garantit des plis propres et solides sans étapes de finition supplémentaires.
Règle 6 : Éviter les contre-dépouilles et les formes complexes
Les contre-dépouilles nécessitent des outillages complexes comme des cames ou des coulisseaux latéraux, ce qui augmente le coût de fabrication de la matrice et la maintenance. De même, les formes avec des emboutissages profonds ou plusieurs niveaux ajoutent de la complexité. Dans la mesure du possible, reconcevez les caractéristiques pour éliminer les contre-dépouilles. Si cela est inévitable, consultez votre partenaire d'emboutissage pour évaluer les compromis de coût. Simplifiez la géométrie pour réduire le coût de l'outillage et le temps de cycle.
Règle 7 : Tenir compte du choix du matériau
Le choix du matériau a un impact énorme sur le coût et la fabricabilité. Les aciers au carbone standard (par exemple, SPCC, DC01) sont les plus rentables et largement disponibles. Si une résistance à la corrosion est nécessaire, envisagez l'acier galvanisé plutôt que l'acier inoxydable pour réduire les coûts. Évitez les alliages exotiques sauf si absolument nécessaire. Tenez également compte de l'épaisseur du matériau : une jauge plus épaisse augmente le coût du matériau et le tonnage de presse requis. Optimisez la sélection du matériau dès la conception pour équilibrer les performances et le budget.
En appliquant ces règles de DFM, vous pouvez réduire considérablement les coûts de fabrication et les délais tout en garantissant des pièces d'emboutissage métallique de haute qualité. Associez-vous à un fabricant d'emboutissage expérimenté dès la phase de conception pour valider votre design et maximiser les économies.
