Contrôle qualité en emboutissage métallique : Méthodes et normes d'inspection

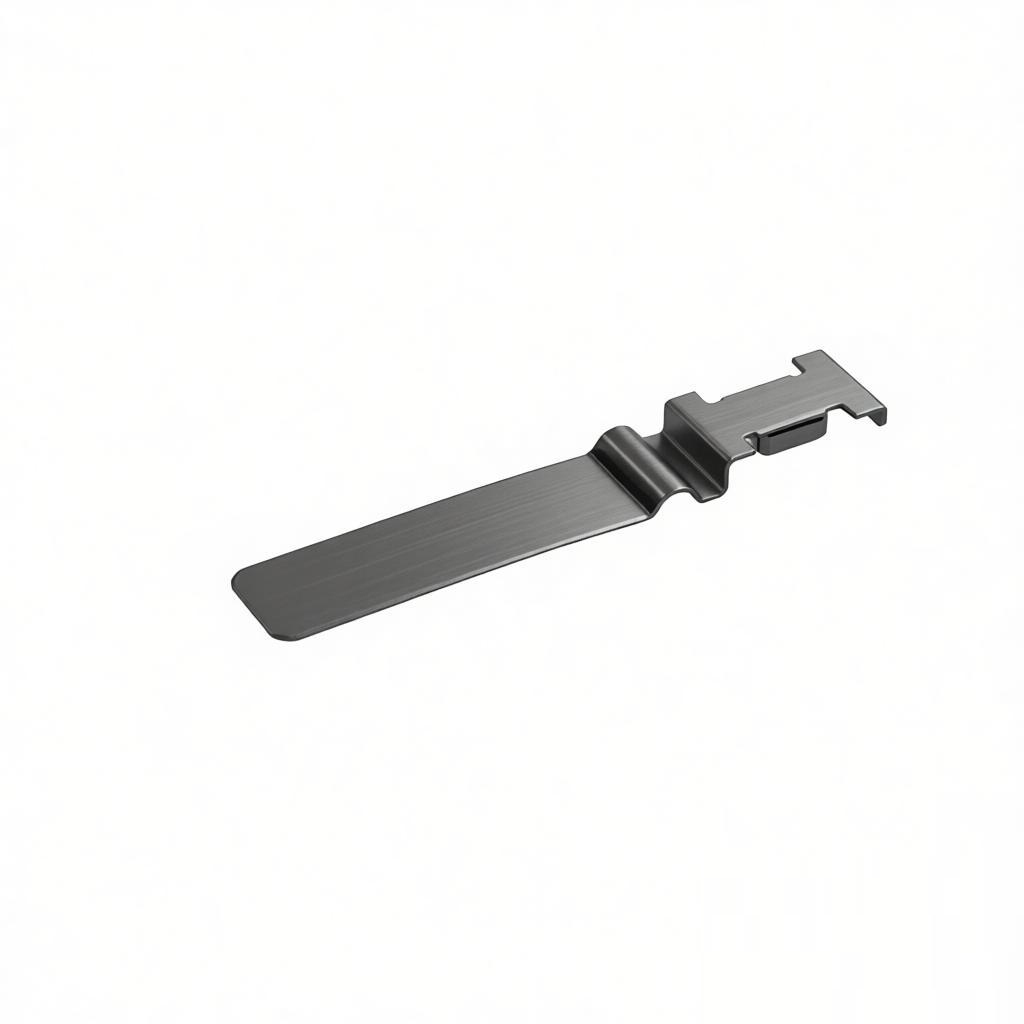

Présentation

L'emboutissage des métaux est un procédé de fabrication à grande vitesse et à grand volume utilisé pour produire des pièces complexes avec des tolérances serrées. Garantir une qualité constante des pièces embouties est essentiel pour la sécurité, la fonctionnalité et la rentabilité. Ce guide complet couvre les méthodes d'inspection et les normes essentielles utilisées dans le contrôle qualité de l'emboutissage, aidant les fabricants à réduire les défauts, améliorer la productivité et répondre aux exigences des clients.

Importance du contrôle qualité dans l'emboutissage des métaux

Le contrôle qualité (CQ) dans l'emboutissage des métaux ne consiste pas seulement à inspecter les produits finis : c'est une approche systématique pour surveiller et contrôler l'ensemble du processus de production. Un CQ efficace minimise les rebuts, réduit les reprises, évite les rappels coûteux et améliore la réputation de la marque. Dans des secteurs comme l'automobile, l'aérospatiale et l'électronique, même des écarts mineurs dans les dimensions ou les propriétés des matériaux peuvent entraîner des défaillances catastrophiques. Par conséquent, la mise en œuvre de méthodes d'inspection rigoureuses et le respect des normes internationales sont incontournables.

Caractéristiques qualité clés des pièces embouties

Pour inspecter efficacement les pièces embouties, il faut d'abord comprendre les attributs qualité critiques qui définissent un produit conforme. Ceux-ci incluent :

• Précision dimensionnelle :
  Tolérances sur des caractéristiques telles que les diamètres de trous, les distances aux bords, les angles de pliage et la longueur totale.


• Finition de surface :
  Niveaux acceptables de rayures, bosses, bavures ou marques d'outil.


• Intégrité du matériau :
  Absence de fissures, fractures ou amincissement excessif dû à l'étirement ou au pliage.


• Traitement thermique :
  Dureté et résistance appropriées si des opérations de post-emboutissage sont impliquées.


• Propreté :
  Absence d'huile, de graisse ou d'autres contaminants pouvant affecter l'assemblage ou les performances.


Méthodes courantes d'inspection de l'emboutissage des métaux

Inspection visuelle

L'inspection visuelle constitue la première ligne de défense et doit être effectuée à plusieurs étapes : après le découpage, le formage et la finition finale. Les opérateurs vérifient les défauts visibles tels que les bavures, fissures, rayures, marques d'outil et décolorations. Bien que simple, cette méthode nécessite un œil entraîné et un éclairage adéquat. Des outils de grossissement ou des systèmes de vision automatisés sont souvent utilisés pour les lignes de production à grande vitesse.

Mesure dimensionnelle

La mesure de précision est le pilier du contrôle qualité de l'emboutissage des métaux. Les outils courants incluent :

• Pieds à coulisse et micromètres :
  Pour les dimensions externes et internes avec une précision jusqu'à 0,01 mm.


• Machines à mesurer tridimensionnelles (MMT) :
  Pour les géométries complexes avec plusieurs références et tolérances serrées.


• Comparateurs optiques :
  Projeter une silhouette agrandie de la pièce sur un écran pour comparaison avec un profil maître.


• Scanners laser :
  Pour la numérisation 3D sans contact des surfaces de forme libre.


La bonne pratique consiste à suivre une analyse du système de mesure (MSA) pour garantir la répétabilité et la reproductibilité des jauges (GR&R).

Essai de rugosité de surface

La finition de surface affecte le frottement, l'usure et l'apparence. Les profilomètres mesurent Ra (rugosité arithmétique), Rz (moyenne pic-à-vallée) et d'autres paramètres. Pour le découpage fin ou les pièces nécessitant des surfaces d'étanchéité, les spécifications de rugosité de surface doivent être strictement contrôlées. Des profilomètres à contact et sans contact (optiques) sont disponibles.

Essais de dureté

La dureté indique la résistance et la régularité du matériau. Les tests courants incluent Rockwell (HRB/HRC), Brinell (HB) et Vickers (HV). Pour les pièces embouties fines, les microduromètres à faible charge sont préférés. Les essais de dureté sont particulièrement importants pour les pièces subissant un traitement thermique ultérieur ou utilisées dans des applications à fortes contraintes.

Analyse de la composition du matériau

La vérification de la composition chimique est cruciale lors de l'utilisation de différents alliages ou de la recertification de matériaux de rebut. Les spectromètres (OES, XRF) fournissent une analyse élémentaire rapide. Assurer le bon grade de matériau (par exemple, acier inoxydable 304 vs 316) évite une défaillance prématurée.

Normes internationales pour la qualité de l'emboutissage métallique

Le respect des normes de qualité établies est essentiel pour la compétitivité mondiale. Les normes clés incluent :

Contrôle statistique des processus (SPC) en emboutissage

Plutôt que de se fier uniquement à l'inspection en fin de ligne, le SPC permet une surveillance en temps réel du processus d'emboutissage. Les outils clés incluent :

• Cartes de contrôle (X-bar R, X-bar S, individuelles) :
  Suivi des dimensions critiques dans le temps pour détecter les dérives ou tendances avant que les pièces ne sortent de la tolérance.


• Études de capabilité processus (Cp, Cpk) :
  Quantification de la conformité du processus aux spécifications. Un Cpk de 1,33 ou plus est typique.


• Analyse de Pareto :
  Priorisation des types de défauts pour concentrer les efforts d'amélioration.


En mettant en œuvre le SPC, les fabricants peuvent réduire les coûts d'inspection et prévenir les défauts de manière proactive.

Conseils pratiques pour un contrôle qualité efficace

• Inspection du premier article (FAI) :
  Effectuez une vérification complète sur la première pièce de chaque nouveau lot ou après un changement d'outil pour valider la configuration.


• Étalonnage des jauges :
  Étalonnez régulièrement tous les outils de mesure conformément à la norme ISO 10012 ou aux normes internes pour maintenir la précision.


• Formation des opérateurs :
  Assurez-vous que les opérateurs comprennent les caractéristiques critiques, utilisent les bons outils d'inspection et sont formés aux bases des graphiques SPC.


• Contrôles en cours de processus :
  Planifiez des inspections aux étapes clés : après le découpage, après le formage et après toute opération secondaire (par exemple, taraudage, traitement thermique).


• Documentez tout :
  Conservez les enregistrements des inspections, des actions correctives et des modifications de processus pour la traçabilité et l'amélioration continue.


• Automatisez quand c'est possible :
  Les systèmes de vision et les capteurs en ligne peuvent inspecter 100 % des pièces à la vitesse de production, réduisant ainsi les erreurs humaines.


Conclusion

Le contrôle qualité de l'emboutissage des métaux est une discipline multidimensionnelle qui combine des inspections visuelles, des mesures de précision, des analyses statistiques et le respect des normes mondiales. En mettant en œuvre des méthodes d'inspection robustes — des simples pieds à coulisse aux MMT et SPC avancés — les fabricants peuvent garantir que chaque pièce emboutie répond aux exigences de qualité les plus élevées. Cela réduit non seulement les déchets et les reprises, mais renforce également la confiance des clients dans les secteurs automobile, aérospatial, électronique et autres industries critiques. Investissez dès aujourd'hui dans vos processus qualité pour obtenir un avantage concurrentiel demain.
