Guide des considérations clés pour l'emboutissage de précision des métaux en électronique

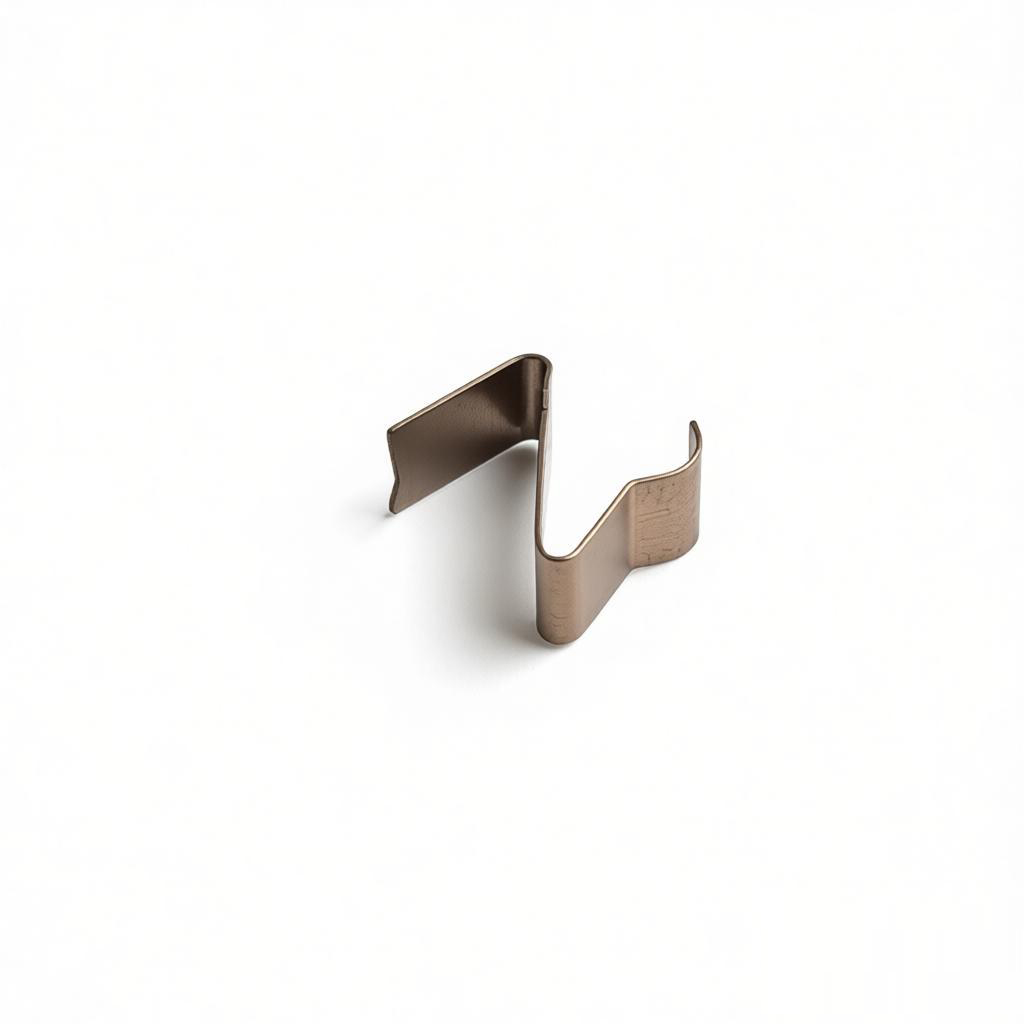

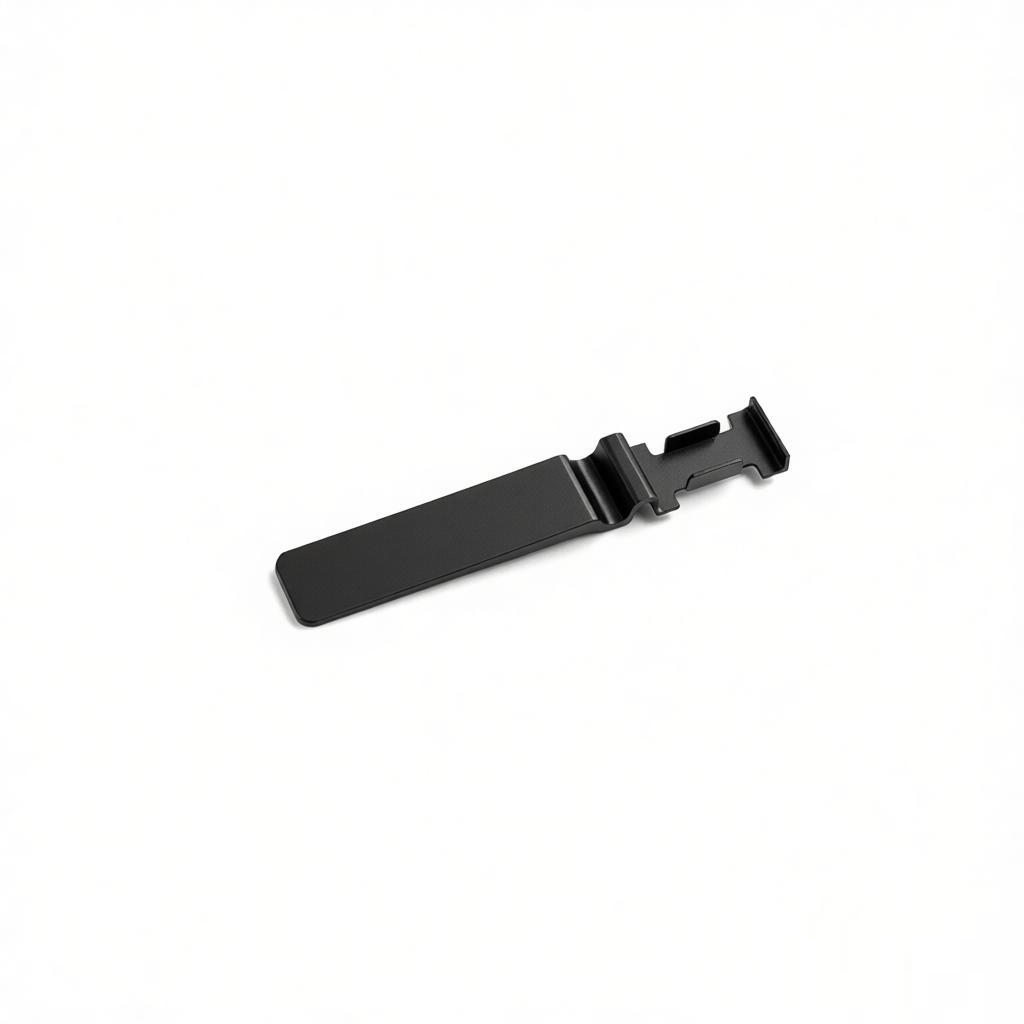

介绍

精密金属冲压是现代电子制造的基石，能够以高产量生产具有严格公差的复杂组件。从连接器和屏蔽罩到散热器和弹簧，冲压金属零件广泛应用于从智能手机到医疗设备的各类产品中。然而，要实现一致的质量和性能，需要深入了解电子应用中的关键考量因素。本指南探讨了工程师和采购专业人员必须评估的关键因素，以确保精密金属冲压在电子领域取得成功。

材料选择：性能的基础

选择合适的材料可能是电子金属冲压中最关键的决策。材料必须满足导电性、热管理、强度和耐腐蚀性要求，同时与冲压工艺兼容。

常见材料及其应用

Conseil :
Lors du choix des matériaux, considérez l'ensemble du cycle de vie : formabilité lors de l'emboutissage, exigences de placage ou de revêtement ultérieur, et performances sous cycles thermiques dans le dispositif final.

Tolérances de précision : des microns au succès

Les composants électroniques nécessitent souvent des tolérances aussi serrées que ±0,025 mm, voire plus fines. Atteindre une telle précision dépend de facteurs tels que la qualité de l'outillage, la stabilité de la presse et la constance du matériau.

Considérations clés sur les tolérances

• Alignement de la matrice :
  Un désalignement des poinçons et des matrices peut provoquer des bavures, des variations dimensionnelles et une usure prématurée. L'estampage de précision utilise des guides et des matrices progressives avec un jeu serré.


• Variation de l'épaisseur du matériau :
  Le matériau entrant doit respecter des tolérances d'épaisseur strictes (par exemple, ±0,005 mm) pour maintenir des dimensions de pièces cohérentes.


• Compensation du retour élastique :
  Après l'emboutissage, des matériaux comme l'acier inoxydable ont tendance à subir un léger retour élastique. Une simulation avancée et une conception d'outillage en tiennent compte pour garantir que la géométrie finale respecte les spécifications.


• Contrôle des bavures :
  Les bavures peuvent gêner l'assemblage ou provoquer des courts-circuits. Un jeu approprié et des outils tranchants minimisent les bavures ; des processus secondaires comme le tonneautage peuvent être nécessaires.


Conseil :
Travaillez en étroite collaboration avec votre partenaire d'emboutissage pour définir les dimensions critiques pour la fonction et établir un contrôle statistique des processus (SPC) pour surveiller la conformité des tolérances.

Conception et maintenance de l'outillage

L'outillage (matrices) détermine la qualité et la répétabilité des pièces embouties. Pour l'électronique, l'outillage doit être conçu pour une haute précision et une longue durée de vie.

Matrices progressives vs. matrices composées

Les matrices progressives effectuent plusieurs opérations (découpage, formage, matriçage) en un seul passage, idéales pour les pièces électroniques en grand volume. Les matrices composées effectuent plusieurs opérations en une seule station mais sont limitées aux pièces plus simples. L'outillage progressif est préféré pour les composants complexes comme les broches de connecteurs avec des courbures complexes.

Matériau et revêtements de l'outillage

• Acier à outils :
  D2, A2 ou M2 pour une résistance générale à l'usure.


• Plaquettes en carbure :
  Utilisées dans les zones à forte usure pour prolonger la durée de vie de l'outil.


• Revêtements :
  Les revêtements TiN, TiCN ou DLC réduisent la friction et empêchent l'accumulation de matière, notamment lors de l'emboutissage du cuivre ou de l'aluminium.


Conseil :
Assurez-vous que le fournisseur d'emboutissage dispose d'un programme de maintenance préventive pour l'outillage, incluant un affûtage et une inspection réguliers pour éviter les dérives dimensionnelles.

Finition de surface et placage

De nombreux composants électroniques nécessitent des finitions de surface spécifiques pour garantir la soudabilité, la conductivité ou la résistance à la corrosion.

Traitements de surface courants

• Placage à l'étain :
  Offre soudabilité et résistance à la corrosion. L'étain par trempage à chaud ou électrolytique est courant pour les connecteurs.


• Placage à l'or :
  Utilisé pour les contacts haute fiabilité (par exemple, dans l'aérospatial ou le médical) en raison de sa faible résistance de contact et de son inertie.


• Placage à l'argent :
  Excellente conductivité mais sujet au ternissement ; souvent utilisé dans les applications à fort courant.


• Passivation :
  Pour les pièces en acier inoxydable afin d'améliorer la résistance à la corrosion.


Le processus d'emboutissage lui-même doit éviter les marques de matrice, les rayures ou les contaminations qui pourraient affecter l'adhérence du placage. Il est courant de spécifier une rugosité de surface maximale (par exemple, Ra 0,8 μm).

Conseil :
Coordonnez-vous tôt avec le fournisseur de placage et le fournisseur d'emboutissage pour garantir la compatibilité entre les lubrifiants d'emboutissage et la chimie du placage.

Contrôle qualité et inspection

Une qualité constante est non négociable dans l'électronique. Mettez en œuvre un plan d'inspection robuste couvrant les dimensions, la qualité de surface et les tests fonctionnels.

Méthodes d'inspection

• Machine à mesurer tridimensionnelle (MMT) :
  Pour les dimensions critiques sur les prototypes ou les premières pièces.


• Systèmes de vision :
  Inspection optique à grande vitesse pour la production en série, détectant des défauts tels que bavures, fissures ou caractéristiques manquantes.


• Essais de dureté :
  Garantit la trempe du matériau après emboutissage.


• Essais électriques :
  Pour les composants tels que les contacts à ressort, mesure de la résistance de contact ou de la force.


Les plans d'échantillonnage statistique (par exemple, AQL 0,65) sont typiques, mais pour les pièces critiques pour la sécurité, une inspection à 100 % peut être requise.

Conseil :
Demandez une AMDEC Processus (Analyse des Modes de Défaillance, de leurs Effets et de leur Criticité) à votre fournisseur pour identifier et atténuer les risques dès le début.

Optimisation des coûts sans compromis sur la qualité

L'emboutissage de précision peut être rentable, mais certains facteurs influencent les coûts. Les comprendre permet d'équilibrer budget et performances.

Principaux facteurs de coûts

• Complexité de l'outillage :
  Un plus grand nombre d'étapes et des tolérances plus serrées augmentent le coût initial de l'outillage.


• Coût des matériaux :
  Les alliages spéciaux ou les placages en métaux précieux augmentent les coûts.


• Volume :
  Des volumes plus élevés amortissent le coût d'outillage, réduisant le prix unitaire.


• Opérations secondaires :
  Le placage, le traitement thermique ou l'assemblage augmentent le coût total.


Pour optimiser, envisagez de concevoir des pièces avec moins de plis ou des tolérances plus serrées uniquement là où c'est nécessaire. Utilisez un logiciel de simulation pour valider les conceptions avant la fabrication de l'outillage.

Conseil :
Impliquez le fournisseur d'emboutissage dans des revues de conception pour la fabricabilité (DFM) afin d'identifier des opportunités de réduction des coûts, comme la combinaison de deux pièces en une seule.

Délais et chaîne d'approvisionnement

Les marchés de l'électronique exigent des délais rapides. Pour l'emboutissage de précision, les délais incluent la fabrication de l'outillage (4 à 8 semaines) et la production (2 à 4 semaines par commande). Le maintien d'un stock de sécurité des pièces critiques peut atténuer les retards.

Stratégies pour un délai d'exécution plus rapide

• Utilisez des composants d'outillage standard lorsque cela est possible.


• Commandez le matériel à l'avance avec des délais de livraison longs.


• Travaillez avec des fournisseurs qui proposent un prototypage rapide pour la validation de la conception.


Conseil :
Établissez une relation solide avec un partenaire d'approvisionnement unique qui comprend vos exigences de qualité et peut fournir des délais de livraison cohérents.

Conformité environnementale et réglementaire

Les composants électroniques doivent être conformes aux réglementations telles que RoHS, REACH et les exigences relatives aux minéraux de conflit. Assurez-vous que vos pièces embouties respectent ces normes, notamment en ce qui concerne les restrictions sur les revêtements et les matériaux.

Conseil :
Demandez les certifications des matériaux et les rapports de revêtement à votre fournisseur pour maintenir la documentation de conformité.

Conclusion

L'emboutissage de précision pour l'électronique nécessite une approche holistique, de la sélection des matériaux à l'inspection finale. En tenant compte de ces facteurs clés — propriétés des matériaux, tolérances, conception des outillages, finition de surface, contrôle qualité, coûts, délais et conformité — vous pouvez garantir que vos composants emboutis répondent aux exigences rigoureuses des dispositifs électroniques. Associez-vous à un fabricant d'emboutissage qui démontre son expertise dans ces domaines et tirez parti de ses connaissances pour optimiser vos conceptions en termes de performance et de fabricabilité. Dans une industrie électronique en évolution rapide, bien maîtriser ces détails dès le départ permet d'économiser de l'argent et d'accélérer la mise sur le marché.
