Estampage de précision des lames de contact pour connecteurs : Guide complet

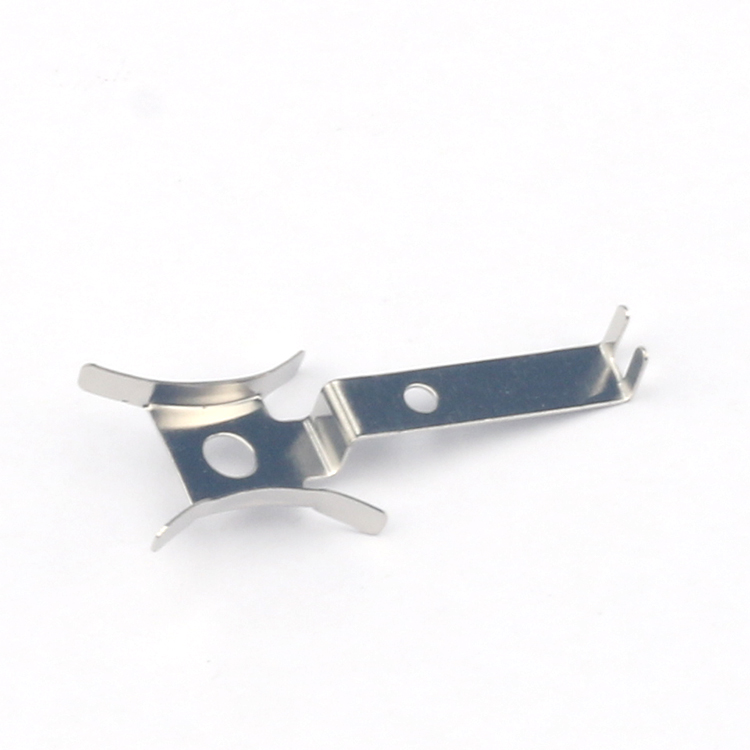

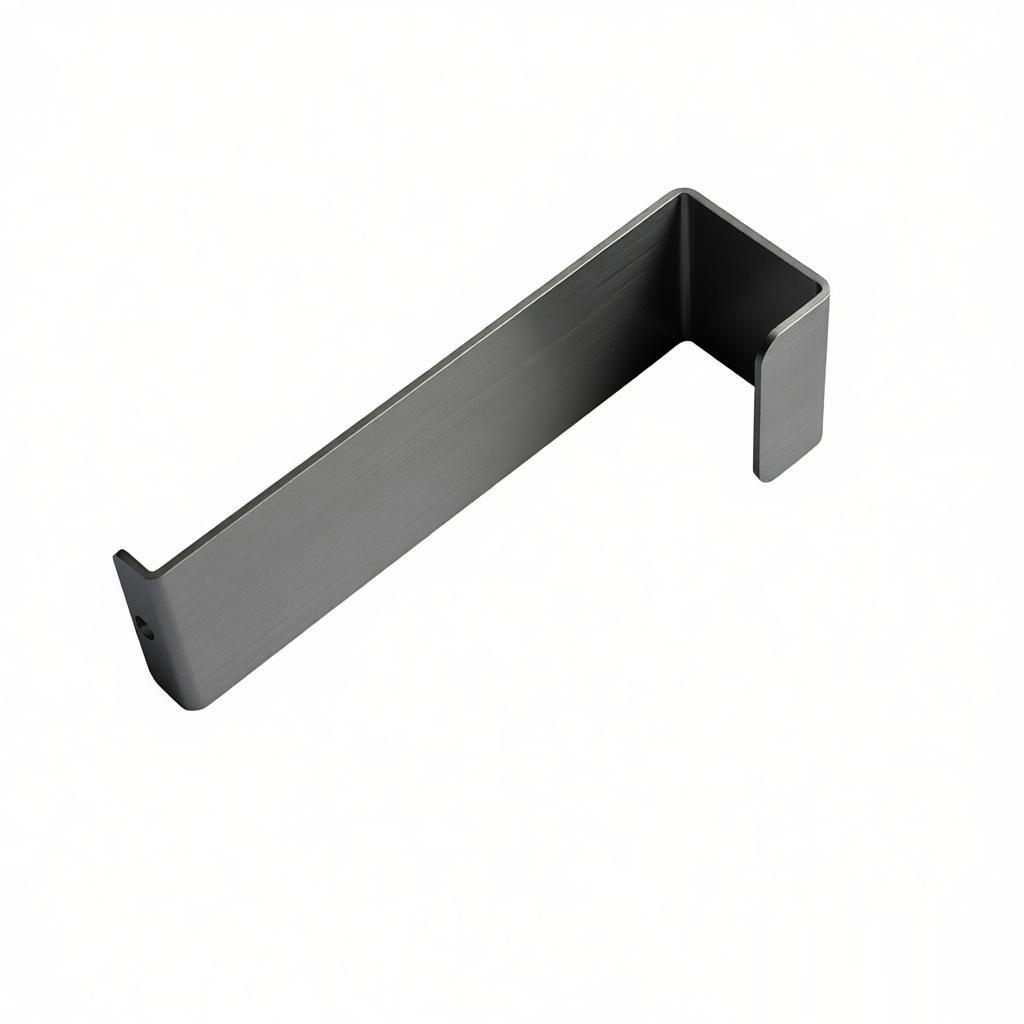

Introduction à l'emboutissage de précision des lames de contact pour connecteurs
L'emboutissage de précision des lames de contact est un processus critique dans la fabrication de connecteurs utilisés dans des secteurs tels que l'automobile, l'aérospatiale, l'électronique et les télécommunications. Les lames de contact, également appelées ressorts de contact ou ressorts à lames, sont des composants métalliques minces qui assurent la continuité électrique et la rétention mécanique dans les connecteurs. Ce guide explore les nuances de la production de lames de contact de haute précision par emboutissage, couvrant la sélection des matériaux, la conception des outillages, les paramètres de processus, le contrôle qualité et des conseils pratiques.
Comprendre les lames de contact dans les connecteurs
Les lames de contact sont des bandes métalliques flexibles qui exercent une force de ressort contre un contact mâle, garantissant une connexion électrique fiable. On les trouve couramment dans les ports USB, les supports de carte SIM, les connecteurs de batterie et les faisceaux automobiles. Les caractéristiques clés incluent une élasticité élevée, une faible résistance de contact et une excellente résistance à la fatigue. Le processus d'emboutissage doit respecter des tolérances serrées (souvent ±0.01 mm) et des bords sans bavures pour éviter les pertes de signal ou les défaillances mécaniques.
Matériaux courants pour l'emboutissage des lames de contact
Le choix du matériau impacte directement les performances. Les matériaux typiques incluent :
Bronze au phosphore (C5191, C5210) :
Excellentes propriétés de ressort et résistance à la corrosion, idéal pour l'électronique grand public.Cuivre au béryllium (C17200) :
Haute résistance et conductivité, utilisé dans les connecteurs aérospatiaux et à haute fiabilité.Acier inoxydable (SUS301, SUS304) :
Bonne élasticité et durabilité, souvent choisi pour les applications sensibles aux coûts.Laiton (C2680, C2600) :
Coût inférieur mais performances de ressort inférieures ; utilisé pour les contacts non critiques.
| Matériau | Limite d'élasticité (MPa) | Conductivité (%IACS) | Application typique |
|---|---|---|---|
| Bronze phosphoreux C5191 | 450-600 | 15-20 | Prises audio, connecteurs USB |
| Cuivre au béryllium C17200 | 1000-1400 | 20-25 | Connecteurs militaires/aérospatiaux |
| Acier inoxydable SUS301 | 800-1000 | 2-3 | Ressorts de batterie, fentes pour cartes |
| Laiton C2600 | 300-400 | 28-30 | Biens de consommation à faible coût |
Le processus de poinçonnage de précision pour les ressorts à lames
Le poinçonnage des ressorts à lames nécessite des matrices progressives multi-étapes en raison de la géométrie complexe et des tolérances serrées. Le processus typique comprend les étapes suivantes :
1. Alimentation et redressage de la bobine
La matière première en forme de bobine est introduite dans un redresseur pour éliminer la courbure de la bobine. Un avanceur servo avance la bande avec précision dans la matrice avec une précision de ±0.02 mm.
2. Découpage et formage
Les premières stations découpent le contour de l'ébauche et créent des trous de guidage pour l'indexation. Les stations suivantes forment les rayons de courbure, les angles et les pointes de contact du ressort à lames. Par exemple, un ressort à lames de connecteur typique peut avoir une courbure à 90° avec un rayon de 0,2 mm. Le formage doit tenir compte du retour élastique, nécessitant un surcintrage ou un matriçage.
3. Perçage et Découpage
Des trous ou des fentes sont percés pour le montage ou des fonctionnalités supplémentaires. Le découpage élimine l'excès de matière pour obtenir le contour final.
4. Formage Critique et Matriçage
Le matriçage est une opération de refrappe qui comprime le matériau pour aplanir les surfaces, améliorer la stabilité dimensionnelle et réduire le retour élastique. Ceci est essentiel pour la production en grande série.
5. Découpe et Éjection
La dernière station coupe la pièce de la bande. L'éjection peut être pneumatique ou mécanique, garantissant que la pièce est retirée en toute sécurité sans dommage.
Considérations de Conception d'Outillage pour l'Estampage de Pièces
Un estampage réussi de pièces repose sur un outillage de précision. Les aspects clés de la conception incluent :
Dureté du Matériau :
Des aciers à matrices (par exemple, D2, M2) à haute résistance à l'usure sont utilisés. Pour les séries à grand volume (>1 million de pièces), des inserts en carbure sont recommandés.Jeu de découpe :
Le jeu optimal entre poinçon et matrice est généralement de 5 à 8 % de l'épaisseur du matériau. Un jeu trop serré provoque des bavures excessives ; un jeu trop important entraîne des bords grossiers.Coefficient de pliage :
Les déductions de pliage précises sont calculées en fonction de l'épaisseur du matériau et du rayon de pliage. L'analyse par éléments finis (FEA) aide à prédire le retour élastique.Lubrification :
Les lubrifiants en film mince réduisent la friction et empêchent le grippage. Les lubrifiants hydrosolubles sont courants pour un nettoyage facile.
Contrôle qualité dans l'emboutissage de précision des éclats
Assurer une qualité constante nécessite une inspection rigoureuse à plusieurs étapes. Les paramètres critiques incluent :
| Paramètre | Tolérance | Méthode de mesure |
|---|---|---|
| Dimensions de la pièce | ±0.01 mm | Système de vision, MMT |
| Angle de pliage | ±1 | Comparateur optique |
| État de surface | Ra ≤ 0,4 μm | Profilomètre |
| Hauteur de bavure | ≤ 0,02 mm | Microscope, 30x |
| Force de ressort | ±5% de la spécification | Dynamomètre |
Défauts courants et solutions
Bavures :
Causées par un jeu excessif ou un outillage usé. Réaffûtez les poinçons/matrices ou ajustez le jeu.Variation du retour élastique :
Due à l'anisotropie du matériau. Utilisez le matriçage ou essayez des traitements thermiques alternatifs.Micro-fissures :
En cas de formage sévère. Réduire le rayon de courbure ou passer à un matériau plus ductile.Dérive dimensionnelle :
Vérifier la dilatation thermique ; stabiliser la température de la presse et de la matrice.
Conseils pratiques pour optimiser l'emboutissage des éclats
Pour obtenir un rendement élevé et un faible coût, tenez compte de ces conseils éprouvés par l'industrie :
Utilisez des matrices progressives avec des trous de guidage pour maintenir l'alignement de la bande et réduire les déchets.
Utilisez des presses servo pour un contrôle précis de la vitesse et de la position, en particulier lors du formage.
Mettez en place une surveillance de force en ligne pour détecter l'usure des outils avant l'apparition de défauts.
Concevez des shrapnels avec des caractéristiques symétriques pour minimiser les forces déséquilibrées.
Effectuez une inspection de première pièce (FAI) après tout changement d'outillage.
Pour les commandes en grand volume, envisagez d'ajouter un processus d'ébavurage (par exemple, finition vibratoire) si les bavures sont critiques.
Techniques avancées : Estampage à grande vitesse et micro-estampage
La miniaturisation moderne des connecteurs exige des micro-shrapnels d'une épaisseur inférieure à 0,1 mm. Les presses d'estampage à grande vitesse fonctionnant à 600-1500 coups par minute nécessitent des matrices ultra-précises et une lubrification avancée. Le micro-estampage utilise la gravure ou l'électroérosion pour l'outillage et emploie souvent des composants découpés au fil. Pour la production en série, l'accent est mis sur la réduction du temps de réglage grâce à des systèmes de changement rapide de matrice.
Conclusion
L'estampage de précision des shrapnels pour connecteurs est un domaine spécialisé qui combine la science des matériaux, l'ingénierie d'outillage et le contrôle des processus. En comprenant les propriétés des matériaux, en optimisant la conception des matrices, en mettant en œuvre des contrôles qualité robustes et en se tenant au courant des techniques à grande vitesse, les fabricants peuvent produire des composants fiables et rentables. Que vous soyez ingénieur de conception ou spécialiste des achats, ce guide sert de base pour atteindre l'excellence dans l'estampage des shrapnels pour connecteurs.
