Conception de Matrice Progressive : Meilleures Pratiques pour l'Efficacité

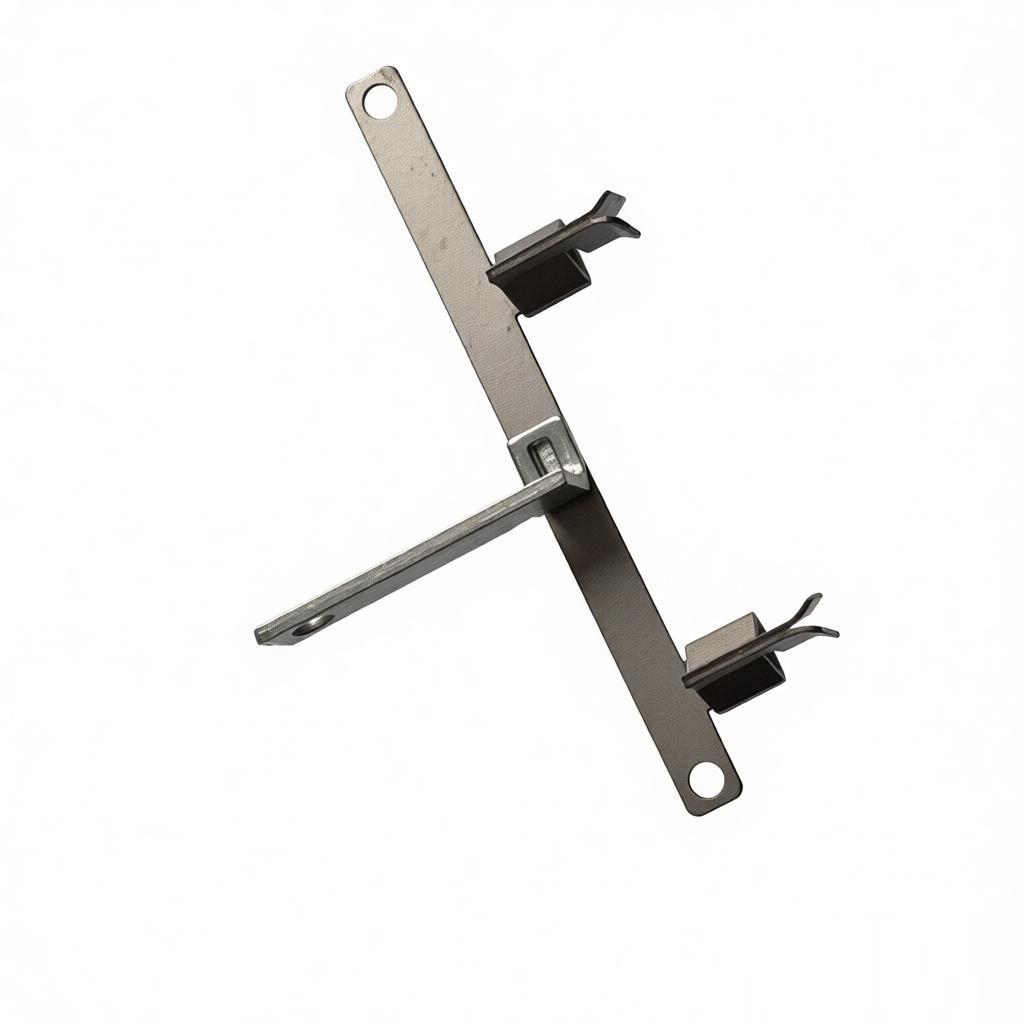

Présentation
L'estampage progressif est un procédé de formage des métaux à grand volume qui utilise une série de stations pour effectuer plusieurs opérations dans une seule matrice. Chaque station accomplit une tâche spécifique—telle que la découpe, le pliage ou l'emboutissage—à mesure que la bande de métal avance dans la matrice. L'efficacité dans la conception de l'estampage progressif impacte directement la vitesse de production, la durée de vie de l'outil et la qualité des pièces. Ce guide explore les meilleures pratiques pour optimiser votre conception d'estampage progressif afin d'obtenir une efficacité maximale.
Qu'est-ce que l'Estampage Progressif ?
L'estampage progressif implique une bobine de bande métallique alimentée à travers un jeu de matrices contenant plusieurs stations. À chaque coup de presse, la bande avance d'un pas, et chaque station effectue une opération distincte. La pièce finale est généralement découpée à la dernière station. Cette méthode est idéale pour la production en grand volume de pièces complexes avec des tolérances serrées. Les principaux avantages incluent une vitesse élevée, une répétabilité et une manipulation manuelle minimale.
Principes Clés de Conception pour l'Efficacité
Sélection des Matériaux et Disposition de la Bande
Choisir le bon matériau et optimiser la disposition de la bande sont fondamentaux pour l'efficacité. Sélectionnez des matériaux avec une épaisseur et des propriétés mécaniques constantes pour réduire la variabilité. Utilisez une disposition de bande qui minimise les déchets en imbriquant étroitement les pièces. Tenez compte de la direction du grain pour les opérations de pliage afin d'éviter les fissures. Un logiciel avancé d'imbrication peut simuler des dispositions pour maximiser l'utilisation du matériau, atteignant souvent un rendement supérieur à 70 %.
Conception de la Matrice et Jeu
Le jeu de matrice approprié—l'écart entre le poinçon et la matrice—affecte la qualité de coupe, l'usure de l'outil et la consommation d'énergie. Pour la plupart des métaux, le jeu est généralement de 5 à 10 % de l'épaisseur du matériau par côté. Des jeux serrés produisent des coupes plus nettes mais augmentent l'usure ; des jeux plus larges réduisent l'usure mais peuvent laisser des bavures. Utilisez des tables empiriques ou des simulations pour déterminer le jeu optimal pour votre matériau et votre vitesse de presse. De plus, concevez les sections de matrice avec de l'acier à outils trempé (par exemple, D2 ou M2) pour prolonger la durée de vie.
Trous Pilotes et Alignement
Les trous de guidage sont essentiels pour garantir une avance précise de la bande. Placez les pilotes dans la zone de déchet ou sur les bandes de transport. Le diamètre du pilote doit permettre un jeu de 0,005 à 0,010 pouce pour éviter tout blocage. Utilisez des pilotes coniques pour faciliter l'entrée. Pour l'alignement, incorporez des bagues de guidage et des plaques d'éjection qui maintiennent la planéité de la bande. Un mauvais alignement entraîne une mauvaise précision des pièces et des dommages à la matrice.
Gestion des déchets
L'élimination efficace des déchets évite les bourrages et les temps d'arrêt. Concevez des broyeurs ou des glissières de déchets qui dirigent les résidus loin de la zone de la matrice. Pour les petits trous, envisagez d'utiliser une goupille d'éjection de déchets. Assurez-vous que les morceaux de déchets sont suffisamment petits pour être facilement retirés par air comprimé ou par des systèmes d'aspiration. Une bonne gestion des déchets améliore également la sécurité.
Techniques avancées dans la conception de matrices progressives
Utilisation de capteurs et de surveillance dans la matrice
Intégrez des capteurs pour détecter les erreurs d'avance de la bande, les variations d'épaisseur du matériau ou la rupture d'outil. Les capteurs courants incluent les interrupteurs de proximité, les cellules de charge et les systèmes de vision. La surveillance en temps réel permet à la presse de s'arrêter instantanément, évitant ainsi les pièces mises au rebut et les dommages à la matrice. Les données collectées peuvent également informer les calendriers de maintenance prédictive.
Systèmes de matrices à changement rapide
Réduisez les temps d'arrêt entre les séries de production avec des systèmes de matrices à changement rapide. Utilisez des bases de matrices standardisées, des pinces hydrauliques et des réglages automatiques de hauteur de fermeture. Un système de changement rapide bien conçu peut réduire le temps de réglage de 50 à 80 %, augmentant considérablement l'efficacité globale des équipements (OEE).
Erreurs courantes à éviter
Complexité excessive du plan de bande :
Trop de postes augmentent le coût et la complexité sans valeur ajoutée. Gardez le plan aussi simple que possible.Ignorer les exigences de tonnage de la presse :
Sous-estimer les forces peut provoquer une déformation de l'outil ou une surcharge de la presse. Effectuez une analyse de charge pour chaque poste.Mauvaise lubrification :
Une lubrification inadéquate entraîne un grippage et une chaleur excessive. Utilisez un type de lubrifiant approprié et une méthode d'application adaptée (par exemple, pulvérisation ou immersion).Négliger l'accès à la maintenance :
Concevoir des sections de matrice faciles à retirer et à remplacer. Les fixations difficiles d'accès augmentent les temps d'arrêt.
Bonnes pratiques pour optimiser le cycle de production
| Pratique | Avantage |
|---|---|
| Utiliser une matrice progressive avec 10–15 % de capacité excédentaire | Permet des modifications futures de pièces ou des volumes accrus |
| Mettre en œuvre la maintenance préventive totale (TPM) | Réduit les temps d'arrêt imprévus et prolonge la durée de vie des matrices |
| Optimiser la vitesse de presse (coups par minute) | Équilibre le débit avec l'usure des outils et la qualité des pièces |
| Utiliser l'usinage de précision CNC | Assure une haute précision et répétabilité des composants de matrice |
Conclusion
La conception efficace d'estampage progressif est le fruit d'une sélection minutieuse des matériaux, d'une géométrie d'outil précise, d'une gestion intelligente des déchets et de l'intégration de systèmes de surveillance avancés. En suivant ces bonnes pratiques, les fabricants peuvent réduire les déchets, augmenter la disponibilité et produire des pièces estampées de haute qualité à des coûts compétitifs. Pour une assistance experte dans la conception et la fabrication de matrices progressives, contactez notre équipe d'ingénieurs — nous sommes spécialisés dans les solutions d'estampage sur mesure, y compris les dissipateurs thermiques, les ressorts et les pièces CNC de précision.
