Emboutissage progressif vs emboutissage profond : principales différences expliquées
Emboutissage Progressif vs Emboutissage Profond : Principales Différences Expliquées
**L'emboutissage progressif et l'emboutissage profond sont des procédés de formage des métaux fondamentalement différents : l'emboutissage progressif découpe et forme des tôles plates en pièces finies à travers une séquence de postes en une seule course de presse, tandis que l'emboutissage profond utilise un poinçon pour forcer la tôle dans une cavité de matrice, créant des formes creuses tridimensionnelles sans soudure. Le choix entre les deux dépend de la géométrie de la pièce, du volume de production, de l'épaisseur du matériau et du coût unitaire, l'emboutissage progressif excellant pour les pièces plates ou pliées à grand volume et l'emboutissage profond dominant les boîtiers cylindriques ou en forme de boîte.**

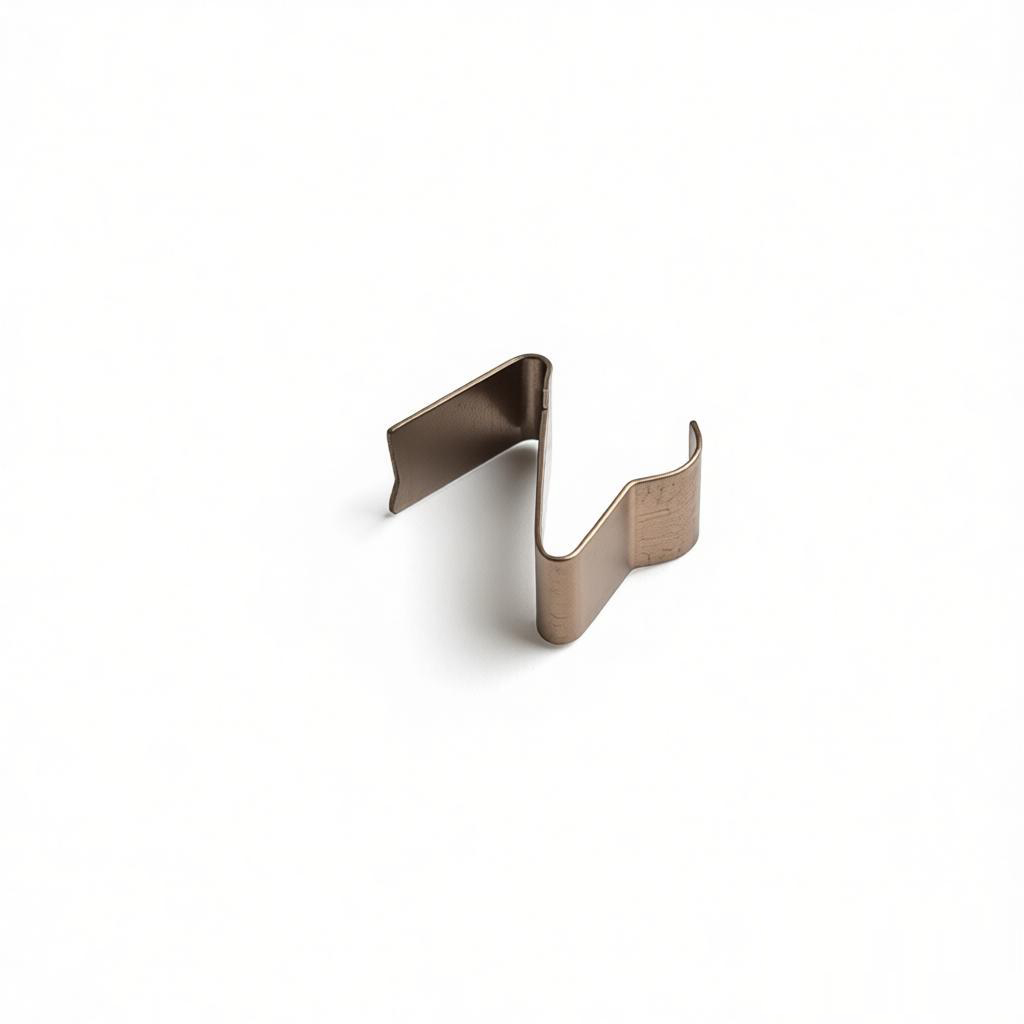

Qu'est-ce que l'Emboutissage Progressif ? Procédé et Capacités
L'emboutissage progressif est un procédé de formage à froid où une bobine de tôle est alimentée à travers une série de postes dans un seul jeu de matrices. Chaque poste effectue une opération distincte—perçage, encoche, pliage, matriçage ou découpe—à mesure que la bande avance progressivement à chaque course de presse. Le poste final sépare la pièce finie de la bande porteuse.
Chez BQUQ, nous faisons fonctionner des matrices progressives sur des presses de 25 à 600 tonnes, avec des cadences d'alimentation allant jusqu'à 1 200 courses par minute pour les matériaux minces. L'épaisseur typique des matériaux varie de 0,05 mm à 6,0 mm pour l'acier, l'aluminium, le laiton et les alliages de cuivre. Le procédé est idéal pour les pièces nécessitant une grande constance dimensionnelle, telles que les grilles de connexion, les connecteurs, les supports et les ailettes de dissipateurs thermiques.
L'avantage clé est la vitesse et l'automatisation. Une fois la matrice validée, un seul opérateur peut gérer plusieurs presses. Cependant, le coût de la matrice est significatif—généralement de 5 000 à 80 000 USD selon le nombre de postes et la complexité—et le délai de fabrication de l'outillage est de 4 à 8 semaines.
Qu'est-ce que l'Emboutissage Profond ? Procédé et Écoulement du Matériau
L'emboutissage profond est un procédé de formage de tôle où un flan plat est embouti dans une cavité de matrice par un poinçon, produisant une pièce creuse dont la profondeur est supérieure à son diamètre (ou sa largeur). Le matériau s'écoule plastiquement sous tension contrôlée, le serre-flan empêchant le plissement et le rayon du poinçon contrôlant l'amincissement.
Par exemple, un cylindre en acier inoxydable de 50 mm de diamètre et 120 mm de profondeur nécessite un rapport d'emboutissage de 2,4:1, ce qui requiert généralement plusieurs étapes d'emboutissage avec recuit intermédiaire pour les matériaux à écrouissage. Nos presses d'emboutissage profond vont de 10 à 800 tonnes, traitant des flans d'un diamètre maximal de 600 mm et des profondeurs allant jusqu'à 400 mm.
L'emboutissage profond est la méthode privilégiée pour les godets sans soudure, les boîtiers de batteries, les réservoirs sous pression, les réservoirs de carburant automobiles et les éviers de cuisine. Les tolérances sont plus serrées dans la direction radiale (plus/moins 0,05 mm) que dans la direction de la profondeur (plus/moins 0,15 mm) en raison du retour élastique du matériau et des variations d'épaisseur.
Comparaison Directe : Tolérances, Coûts et Vitesse de Production
Pour faire un choix éclairé, les ingénieurs doivent comparer les paramètres clés côte à côte. Le tableau ci-dessous résume nos données de production réelles provenant d'un boîtier de connecteur automobile récent et d'un boîtier de capteur embouti profond.
| Paramètre | Emboutissage Progressif | Emboutissage Profond | ----------- | -------------------------- | -------------------- | Géométrie typique des pièces | Plate, pliée ou 2,5D | Creuse 3D sans soudure, cylindrique ou en boîte | Plage d'épaisseur du matériau | 0,05 – 6,0 mm | 0,20 – 3,0 mm (jusqu'à 6,0 mm avec chauffage) | Tolérance réalisable (dimension critique) | plus/moins 0,02 mm | plus/moins 0,05 mm (diamètre), plus/moins 0,15 mm (profondeur) | Finition de surface (Ra) | 0,8 – 1,6 µm | 0,4 – 0,8 µm (sur la paroi intérieure) | Cadence de course | 100 – 1 200 CPM | 5 – 40 CPM (simple effet) | Coût de l'outillage (typique) | 8 000 – 80 000 USD | 6 000 – 60 000 USD | Délai de fabrication de l'outillage | 4 – 8 semaines | 3 – 7 semaines | Coût unitaire à 100 000 pièces | 0,10 – 0,50 USD | 0,20 – 0,80 USD | Taux de rebut (typique) | 15 – 30 % | 20 – 40 % | Opérations secondaires | Souvent aucune requise | Ébavurage, recuit, repassage souvent requis | Volume de production optimal | 50 000+ pièces/an | 10 000 – 500 000 pièces/an |
|---|
Le tableau montre que l'emboutissage progressif produit des tolérances plus serrées et une vitesse plus élevée, tandis que l'emboutissage profond offre une intégrité sans soudure et une meilleure finition de surface interne. Le coût unitaire favorise l'emboutissage progressif au-delà de 100 000 pièces, mais l'emboutissage profond devient compétitif pour les boîtiers à faible volume et haute résistance.
Comportement des Matériaux et Effets de Température dans les Deux Procédés
Le choix du matériau détermine les limites du procédé. Pour l'emboutissage progressif, nous utilisons de l'acier laminé à froid (SPCC, SPCD), de l'acier inoxydable (301, 304, 430), de l'aluminium (5052, 6061) et des alliages de cuivre (C1100, C17200). Le procédé est purement mécanique, sans élévation significative de température au-delà du chauffage par friction aux surfaces des matrices, généralement 40–60 °C à 1 000 CPM. La lubrification avec des huiles à faible viscosité réduit l'usure et maintient la stabilité dimensionnelle.
L'emboutissage profond, en revanche, implique une déformation plastique sévère. Par exemple, emboutir une coupelle en acier inoxydable 304 de 1,0 mm d'épaisseur à un rapport d'emboutissage de 2,0 augmente la déformation locale à 60 %, provoquant un écrouissage qui élève la température du matériau de 80 à 120 °C. Pour les alliages à haute résistance ou les matériaux épais, nous utilisons l'emboutissage profond à chaud à 200–400 °C pour réduire la limite d'élasticité et améliorer la formabilité. Ce procédé nécessite des matrices et des serre-flans chauffés, ce qui ajoute des coûts énergétiques mais permet des emboutissages plus profonds sans fissuration.
Une différence critique : l'emboutissage progressif peut traiter des aciers à haute résistance jusqu'à 1 200 MPa de résistance à la traction avec une usure minimale des matrices si un outillage en carbure est utilisé. L'emboutissage profond du même matériau nécessite un recuit intermédiaire (à 700–900 °C pour l'acier) entre les étapes d'emboutissage, ce qui ajoute du temps de cycle et du coût. Pour les alliages d'aluminium, un recuit à 350–420 °C est courant.
Modélisation du Volume de Production et des Coûts : Quel Procédé Gagne ?
Modélisons un cas réel : un boîtier de batterie rectangulaire, 80 mm x 40 mm x 30 mm de profondeur, en acier laminé à froid de 0,5 mm d'épaisseur, demande annuelle de 200 000 pièces.
Option A : Matrice progressive. La pièce peut être fabriquée en pliant un flan plat en forme de boîte, mais les coins auront des joints et nécessiteront une soudure ou un verrouillage mécanique. Coût de l'outillage : 35 000 USD. Coût unitaire à 200 000 pièces : 0,28 USD (matériau 0,12 USD, emboutissage 0,08 USD, soudure secondaire 0,08 USD).
Option B : Emboutissage profond. Un boîtier monobloc sans soudure, sans soudage. Coût de l'outillage : 28 000 USD pour le premier emboutissage plus 12 000 USD pour une matrice de reprise. Coût unitaire : 0,35 USD (matériau 0,15 USD, emboutissage 0,12 USD, ébavurage 0,08 USD).
À 200 000 pièces, l'option A économise 0,07 USD par unité, soit un total de 14 000 USD d'économies. Cependant, les joints soudés réduisent l'intégrité sous pression et la résistance à la corrosion. Si le boîtier doit contenir un liquide ou un gaz, l'option B est obligatoire malgré le coût unitaire plus élevé.
Pour les volumes inférieurs à 50 000 pièces, l'emboutissage profond gagne souvent parce que les coûts de matrice sont plus faibles et le temps de réglage plus court. Au-delà de 500 000 pièces, l'emboutissage progressif devient extrêmement rentable grâce à l'automatisation et à la vitesse.
Recommandations Pratiques pour la Sélection du Procédé
Fort de 20 ans d'expérience en fabrication chez BQUQ, je recommande le cadre décisionnel suivant :
1. **Choisissez l'emboutissage progressif si :** la pièce présente des caractéristiques plates ou pliées, des tolérances inférieures à plus/moins 0,05 mm, un volume de production supérieur à 100 000 pièces par an, et que la conception permet une bande porteuse. Exemples : ailettes de dissipateurs thermiques, blindages CEM, clips à ressort et tôles de moteur.
2. **Choisissez l'emboutissage profond si :** la pièce nécessite un boîtier sans soudure, étanche à l'eau ou à l'air, une profondeur dépassant 1,5 fois le diamètre, une épaisseur de matériau inférieure à 1,5 mm, et une finition de surface interne critique. Exemples : boîtiers de capteurs, godets de batteries, cylindres hydrauliques et coques d'appareils électroménagers esthétiques.
3. **Approche hybride :** pour les pièces complexes comme les filtres à carburant automobiles, nous utilisons l'emboutissage profond progressif—une matrice progressive avec des postes d'emboutissage suivis de perçage et d'ébavurage. Cela combine la vitesse de l'emboutissage progressif avec la géométrie sans soudure de l'emboutissage profond, mais les coûts d'outillage augmentent de 40 à 60 %.
4. **Prototypez toujours les deux procédés** pour les nouvelles conceptions. Envoyez-nous votre modèle 3D et votre volume annuel ; nous effectuerons une simulation de coûts sous 24 heures, y compris l'amortissement de l'outillage et les taux de rebut.
Conseils de Type FAQ pour les Ingénieurs
**Les pièces embouties profondément peuvent-elles être produites sur une matrice progressive ?** Oui, mais uniquement pour les faibles profondeurs (rapport d'emboutissage inférieur à 1,5:1). Pour les pièces plus profondes, des matrices d'emboutissage séparées ou des presses transfert sont nécessaires.
**Quelle est la profondeur maximale réalisable en une seule course d'emboutissage profond ?** Pour l'acier doux, la limite pratique est de 1,0 à 1,5 fois le diamètre du flan. Les pièces plus profondes nécessitent plusieurs emboutissages ou un formage à chaud.
**Quel procédé offre une meilleure utilisation du matériau ?** L'emboutissage progressif offre généralement une utilisation de 70 à 85 %. L'emboutissage profond utilise 60 à 80 % en raison des exigences de taille du flan et des bavures d'ébavurage.
**Comment réduire les coûts d'outillage pour les pièces embouties profondément à faible volume ?** Utilisez des matrices en aluminium ou en kirksite pour les prototypes, puis passez à de l'acier à outil trempé pour la production. Cela réduit les coûts d'outillage de 50 % tout en maintenant des tolérances de plus/moins 0,1 mm.
Conclusion et Prochaines Étapes
L'emboutissage progressif et l'emboutissage profond sont des procédés complémentaires, non concurrents. Le bon choix dépend de la géométrie de la pièce, des exigences de tolérance, du matériau et du volume annuel. L'emboutissage progressif offre une vitesse plus élevée et des tolérances plus serrées pour les pièces plates et pliées, tandis que l'emboutissage profond offre une intégrité sans soudure pour les boîtiers creux. Pour la plupart des ingénieurs, la décision se résume à savoir si un joint est acceptable et si le rapport profondeur/diamètre dépasse 1,5.
Chez BQUQ, nous exploitons les deux lignes de procédés depuis plus de deux décennies, avec une conception de matrices interne, un usinage CNC et une métrologie. Nous fournissons un retour DFM gratuit et des estimations de coûts sous 12 heures après réception de vos dessins. Contactez-nous pour un devis sans engagement.
**E-mail : sc@bquq.com** **WhatsApp : +86 13713157787** **Site Web : www.bquq.com**
Laissez notre équipe vous aider à sélectionner le procédé d'emboutissage le plus rentable pour votre prochain projet. Nous répondons sous un jour ouvrable et nous expédions dans le monde entier depuis notre installation de Dongguan.
