Progressive vs Transfer Stamping : Explication des différences clés

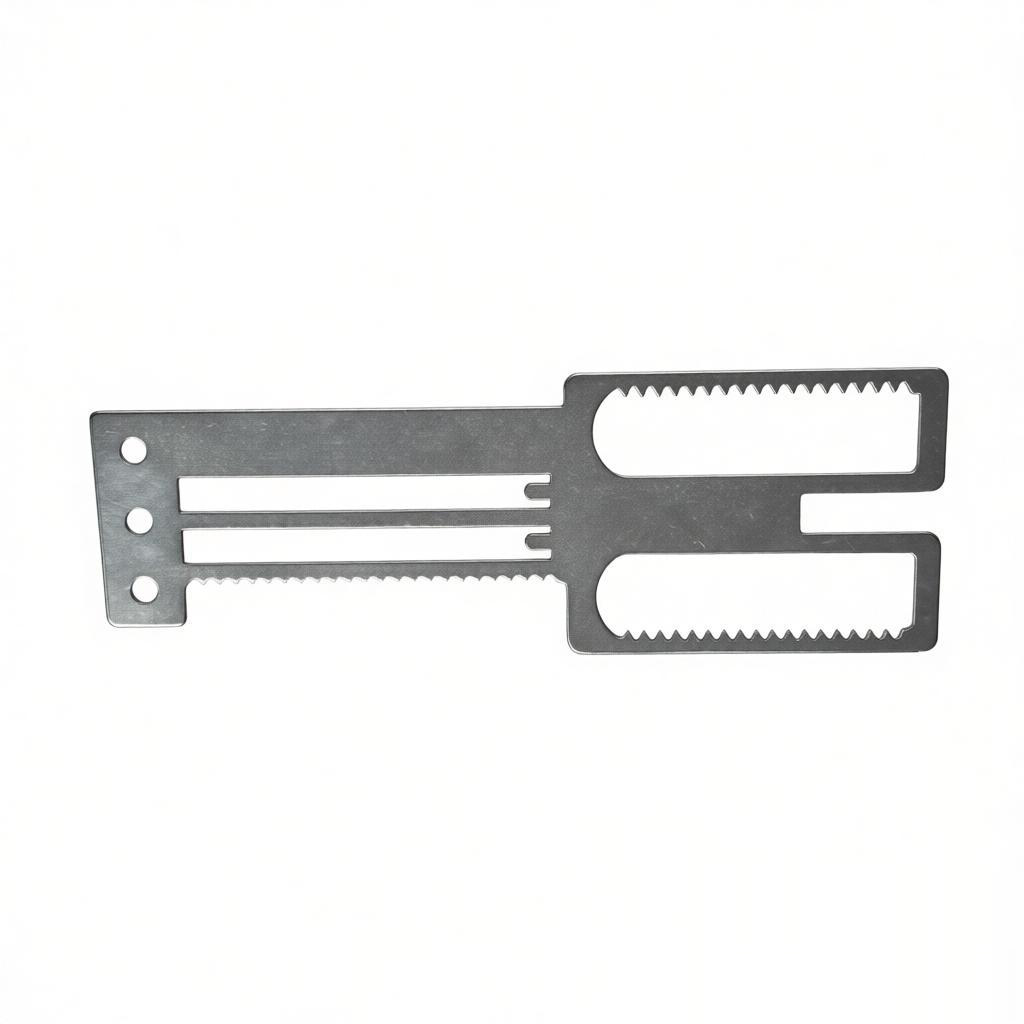

Introduction au poinçonnage progressif et par transfert
Dans le domaine du poinçonnage des métaux, deux des méthodes de production en grande série les plus courantes sont le poinçonnage progressif et le poinçonnage par transfert. Toutes deux sont utilisées pour créer des pièces métalliques complexes à partir de bobines de tôle, mais elles diffèrent considérablement en termes de processus, d'outillage et d'application. Comprendre ces différences est crucial pour les fabricants qui recherchent une efficacité, une rentabilité et une qualité de pièce optimales. Cet article fournit une comparaison détaillée pour vous aider à choisir la méthode adaptée à votre prochain projet.
Qu'est-ce que le poinçonnage progressif ?
Le poinçonnage progressif consiste à alimenter une bobine de bande métallique à travers une série de postes de poinçonnage au sein d'une seule presse. Chaque poste effectue une opération spécifique (découpe, pliage, emboutissage, matriçage, etc.) au fur et à mesure que la bande avance. La pièce reste attachée à la bande porteuse jusqu'au dernier poste, où elle est découpée. Cette méthode est hautement automatisée et idéale pour la production en grande série de pièces de petite à moyenne taille avec une géométrie constante.
Qu'est-ce que le poinçonnage par transfert ?
Le poinçonnage par transfert utilise plusieurs presses ou une seule presse avec plusieurs postes, mais la pièce est physiquement déplacée (transférée) d'un poste à l'autre par un système de transfert mécanique, souvent à l'aide de doigts ou de rails. Contrairement au poinçonnage progressif, la pièce est complètement séparée de la bande après la première opération, puis déplacée indépendamment. Cette méthode convient aux pièces plus grandes, aux emboutissages profonds et aux géométries complexes nécessitant un formage plus important.
Principales différences en un coup d'œil
| Caractéristique | Poinçonnage progressif | Poinçonnage par transfert |
|---|---|---|
| Process Flow | La pièce reste attachée à la bande de bobine jusqu'à la découpe finale | La pièce est séparée après la première opération et transférée individuellement |
| Coût d'outillage | Faible à modéré (jeu de matrices unique avec plusieurs stations) | Plus élevé (plusieurs matrices ou système de transfert complexe) |
| Temps de réglage | Plus long (nécessite un alignement précis de toutes les stations) | Modéré (les matrices individuelles peuvent être ajustées séparément) |
| Vitesse de production | Très élevée (jusqu'à 2000 coups par minute) | Modérée (plus lente en raison des mouvements de transfert) |
| Taille de pièce | Petite à moyenne (généralement moins de 30 cm) | Moyenne à grande (peut dépasser 60 cm) |
| Complexité | Limité par la largeur de la bande ; formes complexes possibles mais dans les limites | Complexité plus élevée ; emboutissages plus profonds, plus de flux de matière autorisé |
| Utilisation de la matière | Élevée (déchets minimes grâce au nesting sur la bande) | Faible à modérée (plus de déchets dus à la séparation des flans) |
| Opérations secondaires | Souvent intégré dans la matrice (taraudage, marquage, etc.) | Souvent intégré mais peut nécessiter des postes supplémentaires |
| Applications typiques | Connecteurs électriques, bornes, supports, dissipateurs thermiques | Panneaux de carrosserie automobile, ustensiles de cuisine, réservoirs de carburant, grands boîtiers |
Comparaison détaillée
Outillage et configuration
L'estampage progressif utilise un seul jeu de matrices avec plusieurs postes. La matrice entière doit être construite et alignée comme une unité, ce qui peut être long et coûteux pour les pièces complexes. Cependant, une fois configurée, elle fonctionne avec une intervention minimale. L'estampage par transfert utilise des matrices séparées pour chaque opération, qui peuvent être entretenues et ajustées individuellement. Le mécanisme de transfert (doigts mécaniques, chariots servo-entraînés) nécessite un investissement initial supplémentaire mais offre une flexibilité pour les modifications de conception des pièces.
Vitesse de production
L'estampage progressif est généralement plus rapide car la bande de bobine se déplace en continu à travers la presse à grande vitesse. L'estampage par transfert implique le prélèvement et le placement des pièces entre les postes, ce qui ralentit le cycle. Pour des volumes extrêmement élevés (millions de pièces), l'estampage progressif est plus rentable. Pour des volumes moyens ou des pièces de grande taille où la vitesse est moins critique, l'estampage par transfert peut être mieux adapté.
Complexité et qualité des pièces
Le poinçonnage par transfert permet des emboutissages plus profonds, des géométries plus complexes et un formage plus lourd car la pièce n'est pas contrainte par la bande. Il permet également des opérations depuis plusieurs directions (par exemple, poinçonnage latéral, bordage). Le poinçonnage progressif est limité par la largeur et l'épaisseur de la bande, ainsi que par la nécessité de maintenir la continuité de la bande. Cependant, pour les petites pièces complexes avec des tolérances serrées, le poinçonnage progressif excelle grâce à son indexation précise.
Utilisation de la matière
Le poinçonnage progressif permet souvent une meilleure utilisation de la matière (moins de déchets) en imbriquant étroitement les pièces sur la bande. Le poinçonnage par transfert commence généralement par un flan carré ou de forme découpée, ce qui peut générer plus de déchets. Cependant, si la pièce nécessite un formage important, les déchets du poinçonnage progressif peuvent augmenter en raison du besoin de matière supplémentaire autour des plis.
Considérations de coût
Pour les volumes faibles à moyens, le poinçonnage par transfert peut être plus économique car les matrices individuelles sont moins chères à fabriquer et à modifier. Pour les volumes élevés, les temps de cycle plus rapides du poinçonnage progressif compensent son coût de matrice plus élevé. De plus, le poinçonnage progressif nécessite moins d'espace au sol et de main-d'œuvre car les opérations sont regroupées dans une seule presse.
Quand choisir le poinçonnage progressif
Production en grand volume (des millions de pièces par an)
Pièces de petite à moyenne taille (ex. : connecteurs, bornes)
Formes simples à modérées avec alimentation régulière en bande
Les tolérances serrées et la répétabilité sont essentielles
Opérations secondaires minimales nécessaires
Quand choisir le matricage par transfert
Grandes pièces (ex. : panneaux de carrosserie automobile, coques d'électroménager)
Emboutissages profonds ou géométries complexes nécessitant plusieurs directions de formage
Séries de volume moyen (centaines de milliers) ou changements de conception fréquents
Pièces fabriquées à partir de matériaux plus épais ou à haute résistance
Intégration d'assemblage ou de soudage en ligne
Recommandation
Pour la plupart des fabricants de pièces d'emboutissage métallique comme les dissipateurs thermiques, les ressorts et les shrapnels, l'emboutissage progressif est la méthode privilégiée en raison de sa rapidité et de son efficacité. Cependant, pour les composants plus grands ou plus complexes, l'emboutissage par transfert offre la capacité de formage nécessaire. Dans notre installation, nous sommes spécialisés dans les deux technologies. Nous recommandons d'évaluer la taille, la complexité, le volume et le matériau de votre pièce avant de décider. Contactez notre équipe d'ingénierie pour une étude de faisabilité gratuite et une analyse des coûts adaptée à votre projet.
Conclusion
L'emboutissage progressif et l'emboutissage par transfert sont tous deux des procédés de formage métallique essentiels, chacun avec des avantages distincts. L'emboutissage progressif excelle en rapidité et en efficacité matière pour les petites pièces en grande série, tandis que l'emboutissage par transfert se distingue par sa polyvalence et sa profondeur de formage pour les pièces plus grandes et complexes. En comprenant leurs différences, vous pouvez optimiser votre stratégie de production et atteindre le meilleur équilibre entre qualité, coût et délai.
