Réduire le délai d'outillage d'emboutissage métallique : 10 conseils

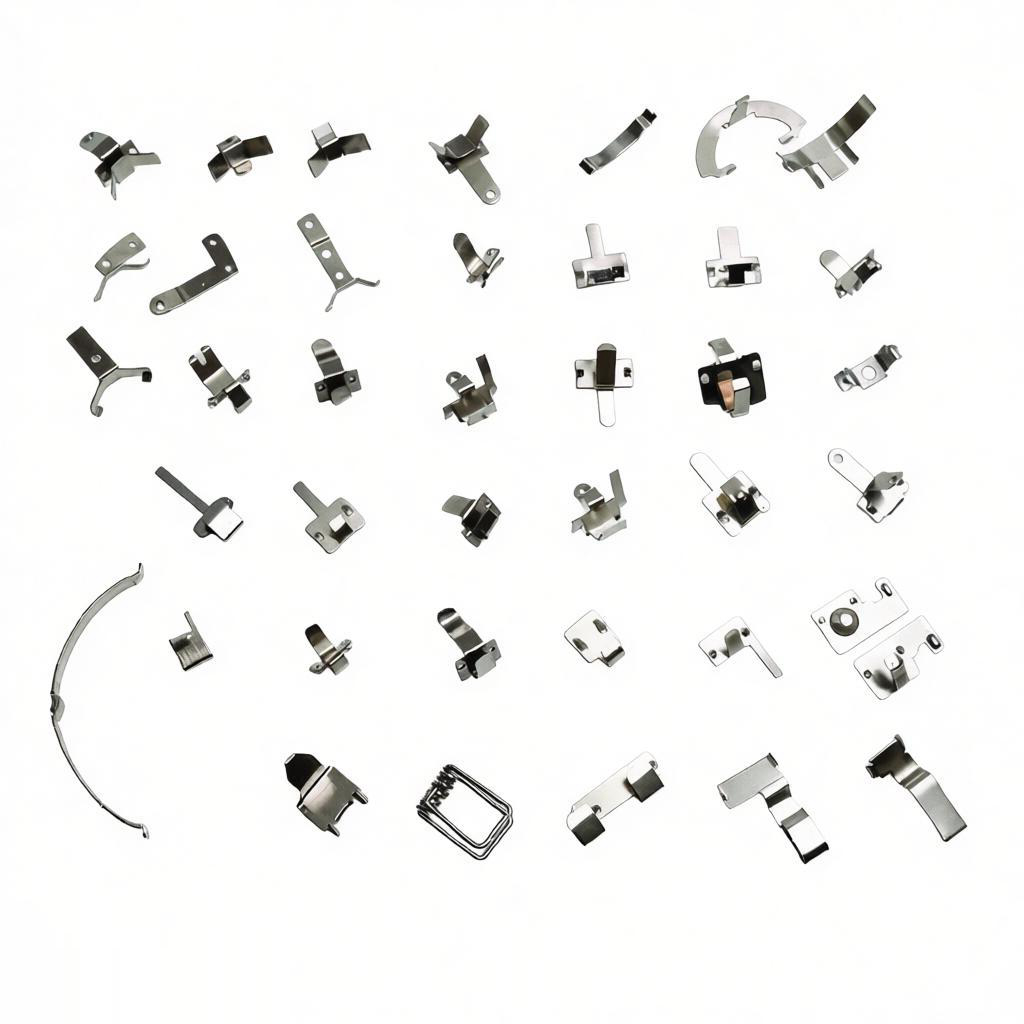

1. Implication Précoce du Fournisseur (ESI)
Impliquer votre fournisseur d'outillage dès la phase de conception peut réduire considérablement les délais. En partageant les conceptions préliminaires des pièces et les exigences de performance, l'outilleur peut identifier les problèmes potentiels de fabricabilité avant que la conception ne soit finalisée. Cette collaboration permet des ajustements de conception qui simplifient la construction de l'outillage, comme éviter les angles vifs ou les emboutissages profonds qui nécessitent des étapes de matrice complexes.
De plus, l'ESI permet au fournisseur de commander des matériaux à long délai (comme des aciers spéciaux pour matrices ou des inserts en carbure) en parallèle de la finalisation de la conception. Ce chevauchement d'activités peut réduire de plusieurs semaines le calendrier global. Envisagez de tenir une revue de conception pour la fabricabilité (DFM) avec votre partenaire d'outillage dès qu'un concept est prêt.
2. Standardiser les Composants d'Outillage
L'utilisation de composants standardisés pour les poinçons, matrices, guides et ressorts peut réduire le temps de fabrication jusqu'à 30 %. Au lieu de concevoir des pièces sur mesure pour chaque outil, sélectionnez des pièces standard dans les catalogues de fournisseurs réputés comme Misumi ou Dayton. La standardisation simplifie également la gestion des stocks et réduit le risque d'erreurs lors de l'assemblage.
Dans la mesure du possible, concevez votre outillage autour de systèmes modulaires. Par exemple, des inserts de matrice interchangeables et des jeux de matrices communs vous permettent de réutiliser la même base d'outillage pour plusieurs pièces, avec seulement des modifications mineures. Cette approche accélère non seulement l'outillage initial, mais aussi les révisions futures.
3. Tirer Parti des Logiciels de Simulation
Les outils de simulation comme AutoForm ou Dynaform permettent un essayage virtuel du processus d'emboutissage. En simulant le flux de matière, les contraintes et les déformations, vous pouvez détecter les problèmes potentiels (plis, fissures, retour élastique) avant même de couper l'acier. Cela réduit le nombre d'essais physiques nécessaires sur la presse, qui est une perte de temps majeure.
Les logiciels de simulation modernes peuvent également estimer les temps de cycle et optimiser la forme de l'ébauche ainsi que la disposition de la bande. L'investissement dans la simulation est rentabilisé en minimisant les reprises et les itérations par essais-erreurs sur le plancher d'atelier. De nombreux outilleurs utilisent désormais la simulation comme une étape standard, réduisant les délais de 2 à 4 semaines.
4. Optimiser la trajectoire d'outil et les stratégies d'usinage
L'usinage à grande vitesse (UGV) et les techniques de dégagement adaptatif peuvent réduire considérablement le temps passé à usiner l'acier à outils. En utilisant des pas de décalage plus petits, des vitesses de broche élevées et des stratégies de charge de copeaux constantes, on obtient un enlèvement de matière plus rapide sans sacrifier la qualité. Appliquez le fraisage trochoïdal pour les cavités profondes afin d'éviter un engagement à pleine largeur.
De plus, planifiez votre séquence d'usinage pour minimiser les montages. Utilisez des machines 5 axes pour accéder à plusieurs faces de la matrice en un seul serrage. Cela élimine les erreurs de repositionnement et réduit les heures d'usinage totales. Travaillez avec votre atelier pour mettre en œuvre ces stratégies afin d'accélérer la fabrication des outillages.
5. Envisager la fabrication additive pour les inserts complexes
Pour les géométries complexes comme les canaux de refroidissement conformes ou les caractéristiques internes complexes, la fabrication additive (impression 3D) peut produire des inserts beaucoup plus rapidement que l'usinage traditionnel. Vous pouvez imprimer des noyaux ou des inserts à partir de poudre métallique (par exemple, acier à outils), puis usiner uniquement les surfaces critiques.
Le délai pour les inserts fabriqués par fabrication additive peut être aussi court qu'une semaine, contre 4 à 6 semaines pour l'usinage par électroérosion conventionnel. Bien que cette technologie soit encore limitée à certaines applications, elle devient rapidement rentable pour réduire les délais. Évaluez si vos outillages comportent des composants plus efficaces à imprimer qu'à usiner.
6. Prioriser les revues de conception d'outillage et les jalons d'approbation
Rationalisez le processus d'approbation en définissant des jalons clairs. Après le DFM initial et la simulation, présentez une conception d'outillage détaillée au client pour validation. Utilisez une liste de contrôle structurée pour couvrir toutes les fonctionnalités critiques : hauteurs de fermeture, diamètres de coupe, points de lubrification et accès de maintenance. Évitez les allers-retours en impliquant toutes les parties prenantes dès le début.
Mettez en œuvre une plateforme de révision collaborative en ligne (par exemple, GrabCAD Workbench) où les commentaires sont documentés et les modifications suivies. Un seul cycle de révision peut prendre des jours ; en restant organisé et réactif, vous pouvez réduire le temps total de révision de 50 %.
7. Établir une relation avec un fournisseur fiable d'acier à outils
Établissez des accords à long terme avec des aciéries ou des distributeurs d'acier à outils pour garantir un accès prioritaire aux matières premières. Les matériaux de base comme l'acier à outils D2 ou A2 peuvent être précommandés en fonction de l'historique d'utilisation, afin qu'ils soient disponibles dès le début d'un nouveau projet. Certains fournisseurs proposent un traitement accéléré (découpe, meulage) moyennant des frais supplémentaires qui permettent néanmoins de gagner du temps.
Envisagez également d'utiliser des matériaux pré-trempés qui éliminent le besoin de traitement thermique après usinage. Bien qu'ils soient plus chers à usiner, l'élimination du traitement thermique (et de la correction de distorsion associée) peut réduire le délai de 1 à 2 semaines.
8. Mettre en œuvre le Lean Manufacturing dans l'atelier d'outillage
Appliquez les principes Lean tels que le 5S, la cartographie de la chaîne de valeur et le travail standardisé à vos processus de fabrication d'outils. Organisez les postes de travail de manière à ce que les outils et inserts couramment utilisés soient à portée de main, réduisant ainsi les déplacements inutiles. Cartographiez le flux de la conception à l'essai final pour identifier les goulots d'étranglement et éliminer les étapes sans valeur ajoutée.
Formez les machinistes de manière polyvalente afin que plusieurs opérateurs puissent travailler simultanément sur différents composants d'outillage. Un système Lean bien mis en œuvre peut améliorer le débit de 20 % ou plus, réduisant directement les délais. Des événements Kaizen réguliers axés sur les processus d'outillage permettent des améliorations continues.
9. Utiliser le prototypage rapide et l'outillage temporaire
Face à des délais très serrés, envisagez d'utiliser des matériaux plus tendres (par exemple, l'aluminium ou le kirksite) pour l'outillage de prototype ou de faible volume. Ces jeux d'outils peuvent être usinés beaucoup plus rapidement que les matrices en acier trempé et vous permettent de valider la conception de la pièce, d'obtenir l'approbation du client et de démarrer la production pendant la construction de l'outil permanent.
Bien que la durée de vie de l'outil soit limitée (quelques centaines à quelques milliers de pièces), cette approche peut réduire le délai de livraison de 12 à 14 semaines à 4 à 6 semaines. Une fois l'outil final prêt, vous pouvez transférer le processus en toute transparence. Ceci est particulièrement utile pour les tests de marché ou pour répondre à des demandes urgentes des clients.
10. Communiquez clairement et gérez les attentes
Enfin, la compétence relationnelle de la communication peut éviter des retards inutiles. Fournissez à votre partenaire d'outillage un ensemble complet de spécifications : type de matériau, épaisseur, tolérances de la pièce, volume annuel et spécifications de la presse. Des données incomplètes ou ambiguës obligent l'outilleur à poser des questions, ce qui provoque des arrêts et des redémarrages.
Fixez des délais réalistes et impliquez l'outilleur dans le processus de planification. Si vous avez besoin d'un outil en huit semaines, mais que le délai normal est de 12 semaines, soyez franc et discutez des options de frais de rush ou de compromis (comme un outillage plus simple). Une relation de collaboration donne toujours des résultats plus rapides et plus précis.
