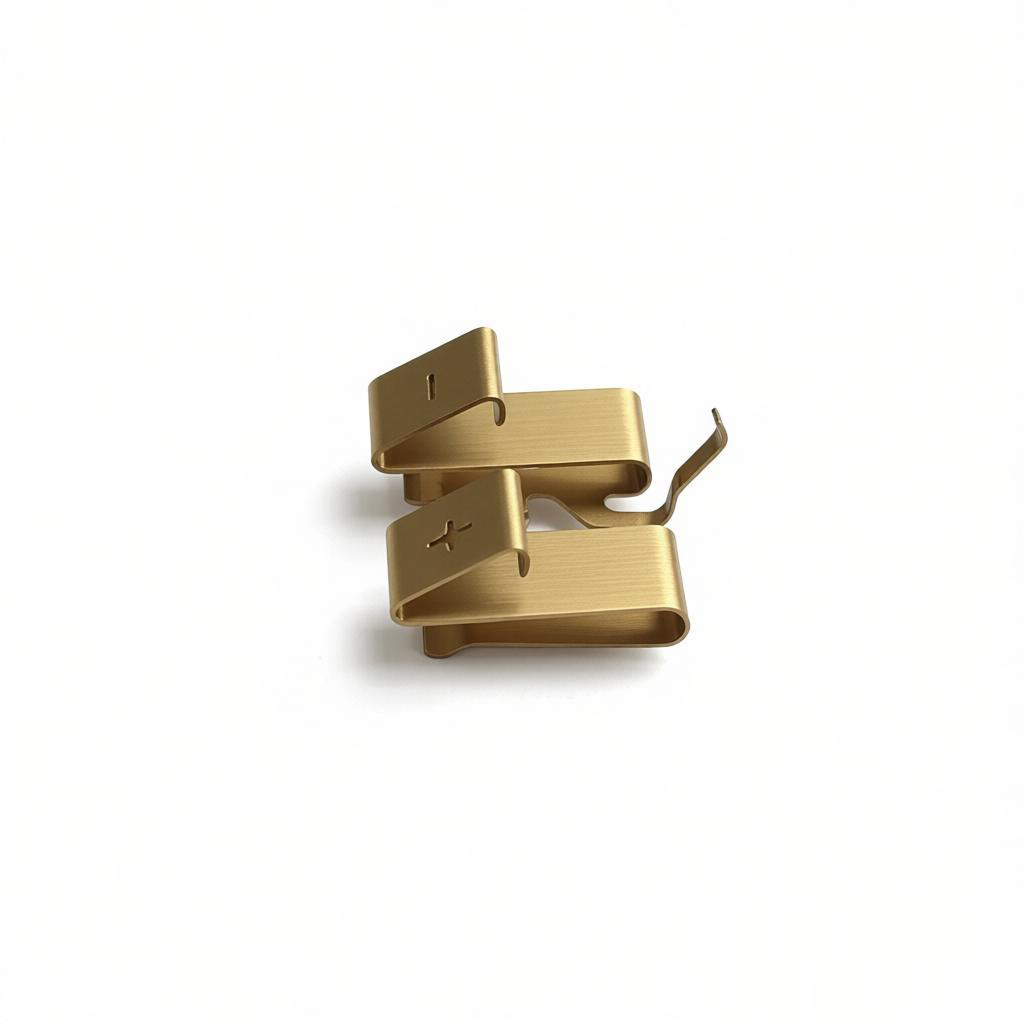

Conception de ressort de contact Shrapnel : 6 conseils pour de meilleures performances

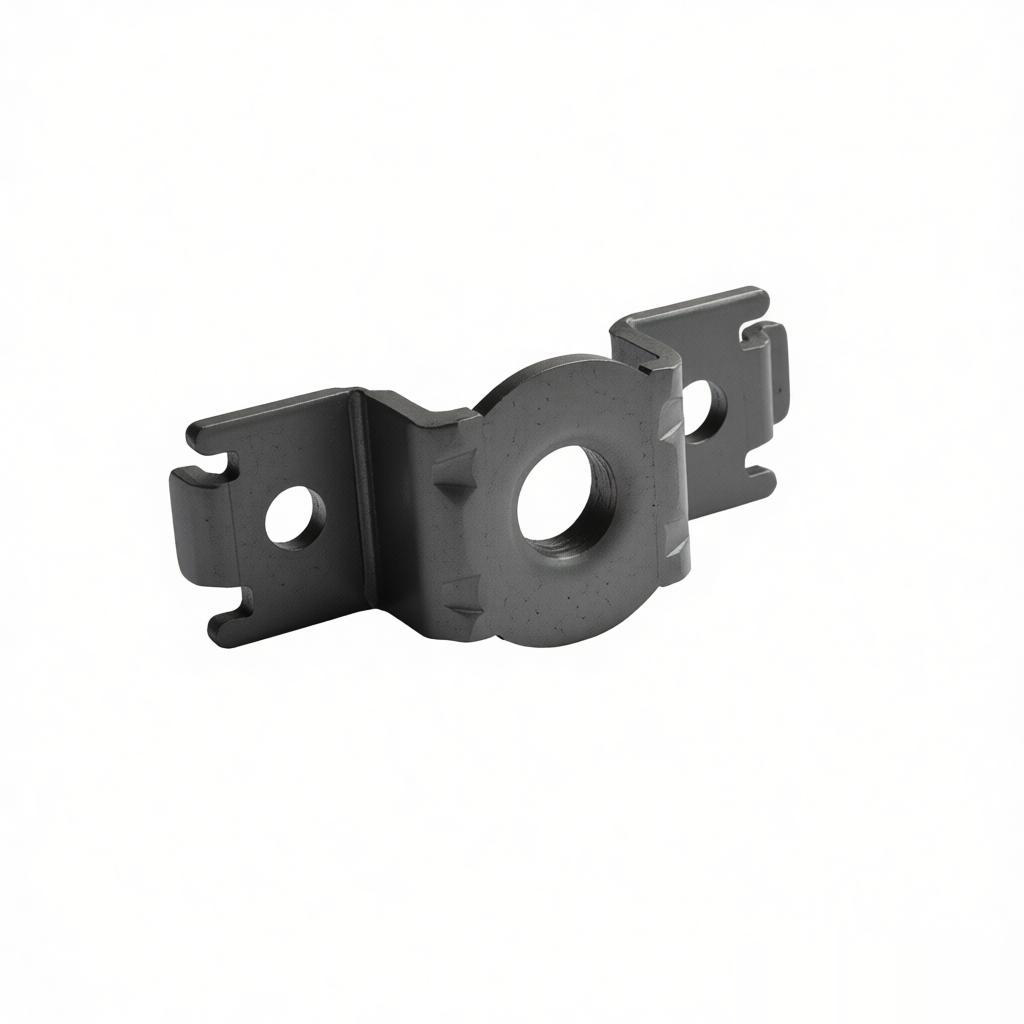

1. Choisir le bon matériau pour votre ressort
Le choix du matériau pour les ressorts de contact à éclats est crucial pour les performances et la longévité. Les matériaux courants incluent le cuivre au béryllium, le bronze phosphoreux et l'acier inoxydable. Le cuivre au béryllium offre une excellente conductivité et une résistance à la fatigue, ce qui le rend idéal pour les applications à cycles élevés. Le bronze phosphoreux offre une bonne résistance à la corrosion et une conductivité modérée, adapté aux environnements difficiles. L'acier inoxydable est économique mais a une conductivité plus faible. Tenez compte de la température de fonctionnement, de la charge de courant et des facteurs environnementaux lors du choix. Une analyse approfondie garantit que le ressort maintient une force de contact constante dans le temps.
De plus, l'épaisseur du matériau et la trempe affectent les propriétés du ressort. Les matériaux plus fins permettent plus de flexibilité mais réduisent la capacité de transport de courant. Les processus de trempe comme le traitement thermique peuvent améliorer la résistance et l'élasticité. Travaillez avec votre fabricant pour sélectionner la qualité et l'épaisseur de matériau optimales pour votre application spécifique. Tester des prototypes dans les conditions attendues peut valider le choix.
2. Optimiser la géométrie du ressort pour une force constante
La géométrie d'un ressort de contact à éclats—telle que sa longueur, sa largeur, son rayon de courbure et le nombre de courbures—influence directement la force de contact. Un ressort bien conçu fournit une force constante sur sa plage de déflexion, assurant un contact électrique fiable. Utilisez l'analyse par éléments finis (FEA) pour simuler les courbes force-déflexion et identifier les concentrations de contraintes. Évitez les angles vifs qui peuvent provoquer des fissures de fatigue. Incorporez plutôt des rayons généreux pour répartir les contraintes uniformément.
Tenez compte de la flèche de travail du ressort : une flèche excessive peut entraîner une déformation permanente (affaissement), tandis qu'une flèche insuffisante peut provoquer une force de contact inadéquate. Concevez une raideur de ressort (force par unité de flèche) adaptée aux exigences de l'application. Pour les environnements à fortes vibrations, une raideur plus élevée aide à maintenir le contact. Pour les applications à faible force, privilégiez une raideur faible pour minimiser l'usure. Le prototypage et les tests itératifs sont essentiels pour affiner la géométrie.
3. Maîtrisez les tolérances de fabrication
Des tolérances serrées sont nécessaires pour que les ressorts de contact à éclats fonctionnent de manière cohérente. Les variations dimensionnelles peuvent entraîner une force de contact inégale, un désalignement ou une défaillance de l'accouplement. Lors de l'emboutissage, l'usure de l'outillage peut provoquer des déviations progressives. Mettez en œuvre un contrôle statistique des processus (SPC) pour surveiller les dimensions critiques comme l'épaisseur, la largeur et les angles de pliage. Un entretien régulier de l'outillage et des calendriers de remplacement évitent les dérives.
Spécifiez des tolérances acceptables sur vos plans, mais évitez les tolérances trop serrées qui augmentent les coûts. Travaillez avec votre partenaire d'emboutissage pour définir des limites économiques basées sur la fonction. Utilisez des techniques d'emboutissage de précision comme les matrices progressives avec des arêtes de découpage fin pour une meilleure précision. Pour les ressorts usinés par CNC, un contrôle strict des paramètres de coupe garantit la répétabilité. Les inspections qualité à l'aide de machines à mesurer tridimensionnelles ou de comparateurs optiques peuvent détecter les déviations tôt.
4. Tenez compte de la résistance de contact et de la capacité de transport de courant
La fonction principale d'un ressort de contact est de conduire l'électricité de manière fiable. La résistance de contact doit être faible et stable. Les facteurs incluent la résistivité du matériau, la finition de surface et la pression de contact. Utilisez des matériaux à haute conductivité (par exemple, des alliages de cuivre). Appliquez des revêtements appropriés comme l'or, l'argent ou l'étain pour prévenir l'oxydation et réduire la résistance. Le placage à l'or est idéal pour les signaux à faible courant, tandis que l'argent convient aux applications à courant élevé. Assurez-vous que l'épaisseur du placage répond aux exigences sans s'écailler.
La capacité de transport de courant dépend de la section transversale et de la gestion thermique. Calculez la section minimale pour éviter la surchauffe. Pour les courants élevés, envisagez d'utiliser plusieurs points de contact ou des dimensions de ressort plus grandes. Incorporez des dissipateurs thermiques ou une ventilation si nécessaire. La force de contact doit être suffisamment élevée pour percer les films de surface, mais pas trop pour éviter une usure excessive. L'équilibre est essentiel.
5. Conception pour la durabilité et la résistance à la fatigue
Les ressorts de contact à éclats subissent souvent des millions de cycles, la résistance à la fatigue est donc primordiale. Évitez les concentrateurs de contraintes comme les entailles, les bavures ou les changements brusques de section. La contrainte à la déflexion maximale doit être bien inférieure à la limite d'endurance du matériau. Utilisez des traitements de relaxation des contraintes comme le cuisson ou la finition vibratoire pour réduire les contraintes résiduelles de l'emboutissage.
Tenez compte de l'environnement de fonctionnement : températures extrêmes, humidité et gaz corrosifs peuvent accélérer la fatigue. Sélectionnez des matériaux avec une bonne résistance à la fatigue par corrosion. Appliquez des revêtements ou des placages de protection. Concevez également le ressort pour qu'il fonctionne dans sa plage élastique—ne dépassez jamais la limite d'élasticité. Testez les prototypes sous des tests de vie accélérés pour prédire la durée de vie en fatigue. Les données de ces tests peuvent guider les améliorations de conception, comme l'augmentation du rayon des courbures ou le changement d'épaisseur du matériau.
6. Collaborez avec des fabricants expérimentés
Un partenariat avec un fabricant qualifié de pièces de précision par emboutissage et usinage CNC peut faire la différence entre une conception médiocre et un ressort haute performance. Ils peuvent offrir des informations sur la conception pour la fabricabilité (DFM), suggérer des matériaux alternatifs et identifier les problèmes potentiels dès le début. Recherchez un fabricant ayant une expertise dans les ressorts de contact à éclats et un historique de production fiable.
Pendant la phase de conception, partagez vos exigences et contraintes de performance. Ils peuvent réaliser des simulations, construire des prototypes et effectuer des tests de validation. Discutez également de l'optimisation des coûts — parfois, une légère modification de conception peut réduire considérablement les coûts d'outillage et de production sans sacrifier les performances. Une communication continue garantit que le produit final répond exactement à vos besoins. Faites confiance à leur équipe d'ingénierie pour vous aider à obtenir de meilleures performances et une durée de vie plus longue.
