Guide de conception et simulation de la compensation du retour élastique en emboutissage

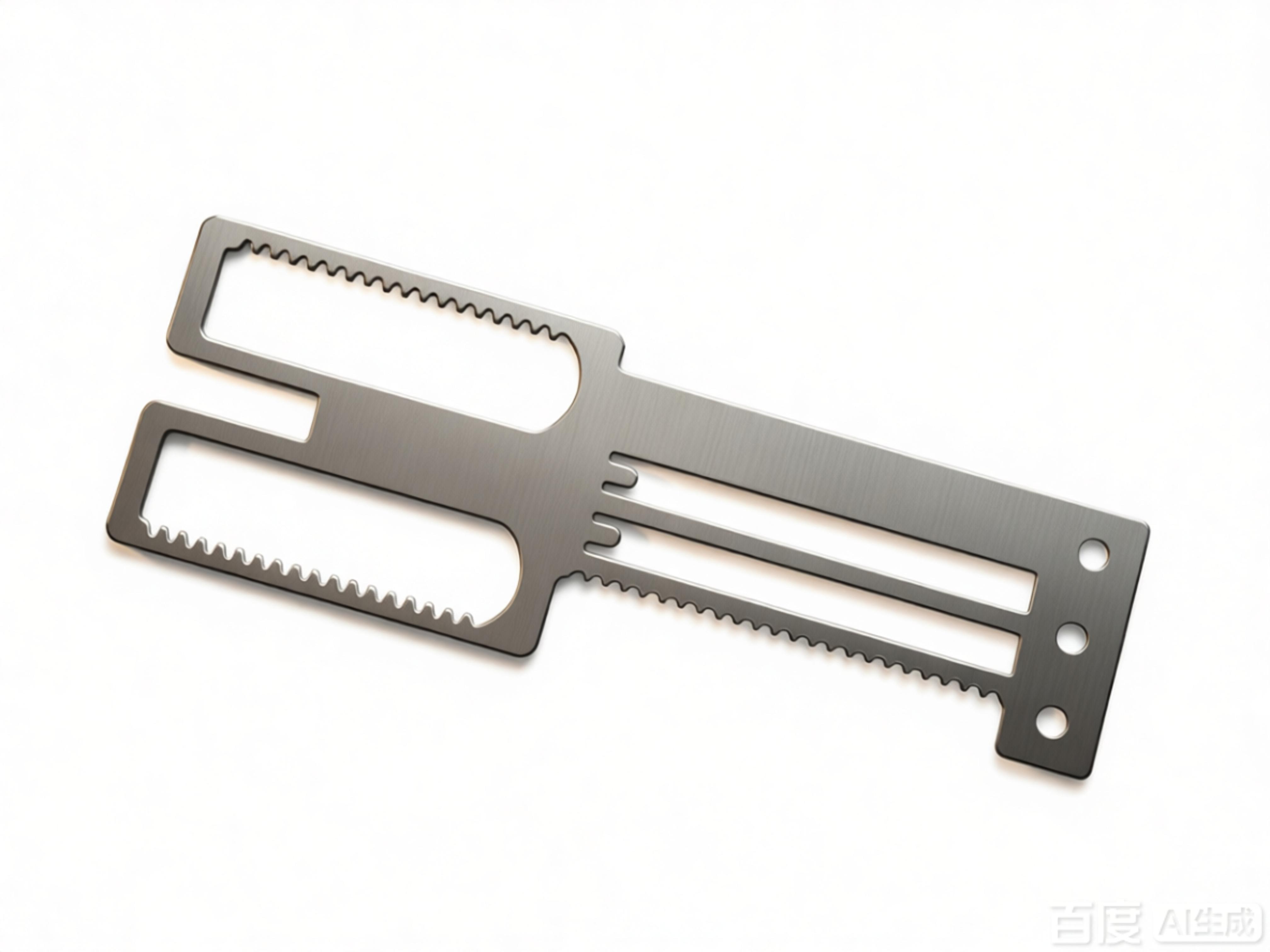

Comprendre le retour élastique dans l'emboutissage des métaux
Le retour élastique est la récupération élastique d'une pièce métallique après sa déformation lors de l'emboutissage. Ce phénomène se produit car le matériau tente de retrouver sa forme initiale une fois la charge de formage supprimée. Le retour élastique peut entraîner des imprécisions dimensionnelles, affectant la qualité des pièces et l'assemblage. Comprendre la mécanique du retour élastique est crucial pour développer des stratégies de compensation efficaces.
Facteurs influençant le retour élastique
Plusieurs facteurs affectent l'ampleur du retour élastique dans l'emboutissage des métaux :
- Propriétés du matériau :
La limite d'élasticité, le module d'élasticité et le comportement d'écrouissage influencent significativement le retour élastique. Les aciers à haute résistance présentent un retour élastique plus important que les aciers doux. - Géométrie de l'outil :
Le rayon de courbure, le jeu de la matrice et la forme du poinçon affectent la distribution des contraintes et donc le retour élastique. - Paramètres du procédé :
La force du serre-flan, la lubrification et la vitesse de formage modifient l'état de contrainte et le retour élastique. - Épaisseur :
Les matériaux plus fins reprennent davantage leur forme initiale que les plus épais en raison d'une rigidité en flexion plus faible.
En contrôlant ces facteurs, les ingénieurs peuvent minimiser le retour élastique ou concevoir des dispositifs de compensation.
Stratégies de conception pour la compensation du retour élastique
Compenser le retour élastique implique de modifier la conception de l'outil pour produire une pièce qui reprend sa forme souhaitée après déformation. Les stratégies courantes incluent :
- Surcintrage :
Plier la pièce plus que l'angle requis pour qu'après le retour élastique, l'angle final corresponde à la spécification. La quantité de surcintrage est déterminée par simulation ou essai. - Ajout de fonctionnalités de compensation :
Intégration de caractéristiques locales comme des bossages, nervures ou perles qui augmentent la rigidité et réduisent le retour élastique. - Techniques de relaxation des contraintes :
Utilisation de traitements thermiques ou de chauffage localisé pour réduire les contraintes résiduelles. - Ajustement de la géométrie de la matrice :
Modification de la surface de la matrice pour tenir compte du retour élastique, souvent en corrigeant itérativement la forme de l'outil en fonction des résultats de simulation.
Ces stratégies nécessitent une analyse minutieuse et souvent une refonte itérative.
Techniques de simulation pour la prédiction du retour élastique
L'analyse par éléments finis (FEA) est la méthode de simulation la plus courante pour prédire le retour élastique. Les étapes clés incluent :
- Modélisation des matériaux :
Utilisez des modèles d'écrouissage précis (par exemple, isotrope, cinématique) qui capturent le comportement plastique et le déchargement. - Conditions aux limites :
Définissez un frottement réaliste, les forces du serre-flan et les contacts avec les outils. - Sélection des éléments :
Éléments coques ou solides avec des points d'intégration appropriés pour capturer les contraintes de flexion. - Analyse du retour élastique :
Après formage, relâcher les outils et calculer la récupération élastique. Le résultat montre l'écart par rapport à la forme souhaitée.
Les logiciels de simulation avancés (par ex. AutoForm, LS-DYNA, PAM-STAMP) permettent une compensation itérative où la géométrie de l'outil est automatiquement ajustée jusqu'à ce que la pièce respecte les tolérances.
Voici une comparaison des approches de simulation courantes :
| Méthode | Avantages | Inconvénients |
|---|---|---|
| Solveur implicite (statique) | Précis pour les petites déformations, rapide pour la tôle | Peut rencontrer des difficultés avec les contacts complexes |
| Solveur explicite | Gère bien les grandes déformations et les contacts complexes | Intensif en calcul pour l'étape de retour élastique |
| Solveur en une étape | Très rapide, adapté aux itérations rapides | Moins précis pour les pièces complexes |
Conseils pratiques pour la compensation du retour élastique
- Commencez par tester le matériau :
Obtenez des propriétés mécaniques précises (courbe contrainte-déformation) pour le lot spécifique de matériau. Utilisez-les dans les simulations pour des prévisions fiables. - Utilisez la symétrie lorsque c'est possible :
Modélisez seulement la moitié ou un quart de la pièce pour réduire le temps de simulation, mais soyez conscient des effets asymétriques. - Validez avec des essais physiques :
Corrélez toujours les résultats de simulation avec l'emboutissage réel. Ajustez les modèles de matériau ou les paramètres de frottement si nécessaire. - Itérez sur la compensation :
Utilisez les résultats du retour élastique pour modifier la surface de l'outil par l'inverse de l'écart. En général, deux à trois itérations permettent la convergence. - Tenez compte de la stabilité du processus :
Même avec compensation, les variations d'épaisseur du matériau, de lubrification et de vitesse de presse peuvent provoquer un retour élastique résiduel. Concevez des processus robustes avec des contrôles plus stricts. - Intégrer une conception robuste :
Utilisez la méthode des plans d'expériences (DOE) pour identifier les paramètres de processus qui minimisent la sensibilité au retour élastique.
Conclusion
La compensation du retour élastique est un aspect critique de l'emboutissage de précision. En combinant la compréhension du comportement du matériau, la conception stratégique des outils et les techniques de simulation avancées, les fabricants peuvent atteindre des tolérances serrées et réduire les essais-erreurs. La mise en œuvre des stratégies discutées ci-dessus améliorera non seulement la qualité des pièces, mais permettra également d'économiser du temps et des coûts dans le développement des outils. Pour des résultats optimaux, collaborez avec des services d'emboutissage expérimentés qui utilisent des méthodes de simulation et de compensation de pointe.
