Guide de sélection des matériaux d'emboutissage : acier, aluminium, cuivre, laiton
Choisir le bon matériau pour l'emboutissage métallique est essentiel pour obtenir des performances optimales des pièces, une efficacité des coûts et une fiabilité de fabrication. Ce guide offre un aperçu complet de quatre matériaux d'emboutissage couramment utilisés : l'acier, l'aluminium, le cuivre et le laiton. Comprendre leurs propriétés, applications et caractéristiques de traitement vous aidera à prendre des décisions éclairées pour votre prochain projet.

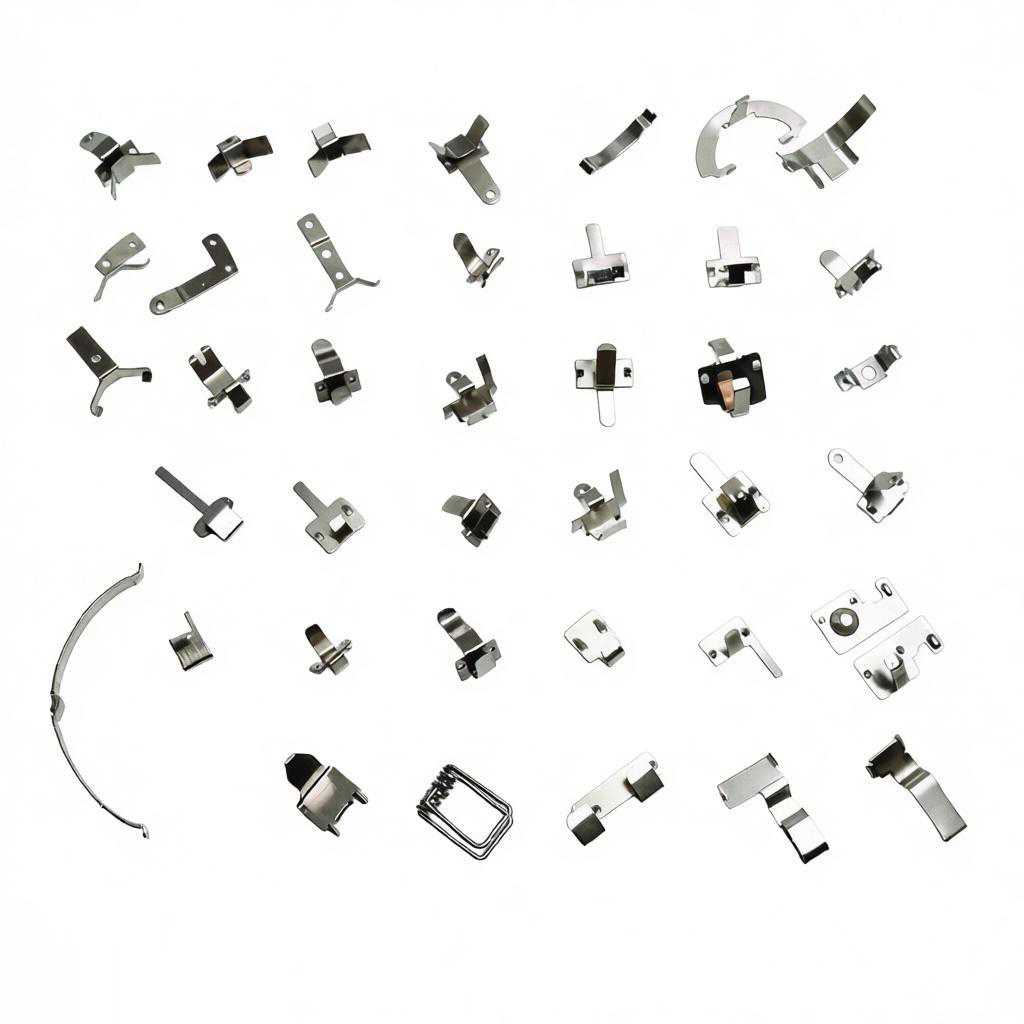

Pourquoi le choix du matériau est crucial en emboutissage métallique
Le matériau choisi impacte directement le processus d'emboutissage, l'usure des outils, la qualité des pièces et la fonctionnalité du produit final. Des facteurs tels que la résistance à la traction, la ductilité, la résistance à la corrosion et le coût doivent être équilibrés en fonction des exigences spécifiques de votre application. Un mauvais choix de matériau peut entraîner des fissures, un retour élastique excessif, une défaillance prématurée des outils ou une finition de surface inacceptable.
Matériaux d'emboutissage en acier
L'acier est le matériau le plus utilisé dans l'emboutissage métallique en raison de sa résistance, de sa polyvalence et de son coût abordable. Différentes nuances d'acier répondent à divers besoins.
Acier à bas carbone (ex. DC01, SPCC)
L'acier à bas carbone contient moins de 0,25 % de carbone, ce qui le rend très ductile et facile à former. Il est idéal pour l'emboutissage profond, le pliage et la formation de formes complexes. Les applications courantes incluent les panneaux de carrosserie automobile, les boîtiers d'appareils électroménagers et les supports structurels. Sa bonne soudabilité et son faible coût en font un choix par défaut pour de nombreuses pièces embouties.
Acier à haute résistance (HSS) et acier avancé à haute résistance (AHSS)
Avec une teneur en carbone plus élevée ou des éléments d'alliage, le HSS et l'AHSS offrent des rapports résistance/poids plus élevés. Ces matériaux sont plus difficiles à former et nécessitent des outillages plus robustes et un contrôle de processus minutieux. Ils sont utilisés dans les composants de sécurité automobile, les pièces de châssis et les renforts structurels où la réduction de poids est cruciale.
Acier inoxydable (ex. 304, 316, 430)
L'acier inoxydable offre une excellente résistance à la corrosion et un aspect esthétique. Il se durcit rapidement par écrouissage, donc l'emboutissage nécessite des forces plus élevées et une lubrification soignée. Les applications typiques incluent les ustensiles de cuisine, les dispositifs médicaux et les équipements chimiques. Parmi les aciers inoxydables, les nuances ferritiques (comme le 430) sont plus formables que les nuances austénitiques (304), mais le 316 offre une résistance à la corrosion supérieure pour les environnements difficiles.
| Type d'acier | Propriétés clés | Applications courantes |
|---|---|---|
| Acier à bas carbone | Haute ductilité, faible coût | Carrosserie automobile, électroménager |
| Acier à haute résistance | Haute résistance, formabilité modérée | Composants de sécurité, pièces structurelles |
| Acier inoxydable | Résistant à la corrosion, esthétique | Médical, transformation alimentaire |
Matériaux d'emboutissage en aluminium
L'aluminium est apprécié pour sa légèreté, sa résistance à la corrosion et sa bonne conductivité thermique/électrique. Il est plus tendre que l'acier, ce qui réduit l'usure des outils mais peut provoquer des problèmes comme le grippage ou les rayures de surface.
Aluminium pur (série 1xxx)
L'aluminium pur (99%+ Al) est très mou et ductile, idéal pour les opérations de formage simples. Il est utilisé dans les composants électriques, le papier d'aluminium et les garnitures décoratives. Cependant, il manque de résistance et est sujet aux déchirures lors de l'emboutissage profond.
Alliages d'aluminium (ex. : 3003, 5052, 6061)
Les alliages d'emboutissage courants incluent :
3003:Excellente formabilité et résistance modérée ; utilisé pour les ustensiles de cuisine, les réservoirs de stockage.
5052:Bonne résistance à la fatigue et à la corrosion ; adapté aux applications marines et automobiles.
6061:Résistance plus élevée mais moins formable ; souvent embouti à l'état O-temper puis traité thermiquement.
L'aluminium nécessite généralement des rayons de pliage plus grands que l'acier pour éviter les fissures. La lubrification est essentielle pour empêcher l'adhérence à la matrice.
Matériaux d'emboutissage du cuivre
Le cuivre est réputé pour son excellente conductivité électrique et thermique, ainsi que pour sa malléabilité. Il est largement utilisé dans l'électronique, la plomberie et les échangeurs de chaleur.
Cuivre pur (C11000, C10100)
Le cuivre pur est extrêmement mou et ductile, ce qui le rend facile à emboutir mais difficile à manipuler en raison de sa tendance à se rayer et à se déformer. Il est utilisé pour les connecteurs électriques, les barres omnibus et les dissipateurs thermiques. Comme le cuivre se durcit lentement par écrouissage, il peut subir plusieurs étapes de formage sans recuit.
Alliages de cuivre (par exemple, C26000, C17200)
L'alliage améliore la résistance tout en conservant une bonne conductivité. Le laiton (cuivre-zinc) et le cuivre au béryllium (C17200) sont courants :
Laiton (C26000) :
Haute résistance et résistance à la corrosion ; utilisé pour les bornes, les ressorts et la quincaillerie décorative.Cuivre au béryllium :
Très haute résistance, non-étincelant et bonne conductivité ; idéal pour les ressorts et connecteurs en environnements sévères.
Le cuivre et ses alliages nécessitent une excellente lubrification pour éviter le grippage et l'usure des outils.
Matériaux pour emboutissage du laiton
Le laiton est un alliage de cuivre et de zinc, offrant un équilibre entre résistance, résistance à la corrosion et attrait esthétique. Il est modérément facile à emboutir mais peut être sujet à la fissuration par corrosion sous contrainte si les contraintes résiduelles ne sont pas éliminées.
Laiton à cartouche (C26000 / 70/30)
Avec 70 % de cuivre et 30 % de zinc, c'est le laiton d'emboutissage le plus courant. Il possède une excellente ductilité et des propriétés de formage à froid. Utilisé pour les douilles de munitions, les noyaux de radiateurs et les instruments de musique.
Laiton jaune (C27000 / 65/35)
Une teneur en cuivre légèrement inférieure le rend plus dur mais toujours formable. Applications : raccords de plomberie, écussons et composants de serrure.
Laiton sans plomb (ex. : C46400)
Pour les applications d'eau potable, le laiton sans plomb est requis. Il a une usinabilité réduite mais conserve une bonne formabilité en emboutissage.
Tableau comparatif : Propriétés clés
| Matériau | Densité (g/cm³) | Résistance à la traction (MPa) | Indice de coût | Formabilité | Résistance à la corrosion |
|---|---|---|---|---|---|
| Acier à bas carbone | 7.85 | 300-450 | 1 (faible) | Excellent | Médiocre (nécessite un revêtement) |
| Acier inoxydable 304 | 8.00 | 500-700 | 3 | Bon | Excellent |
| Aluminium 5052 | 2.68 | 195-290 | 2 | Très bon | Bon |
| Cuivre C110 | 8.96 | 200-300 | 4 | Excellent | Correct |
| Laiton C260 | 8.53 | 350-450 | 3 | Très bon | Bon |
Conseils pratiques pour la sélection des matériaux
Adapter le matériau à l'application :
Pour les contacts électriques, le cuivre ou le laiton sont idéaux. Pour les pièces structurelles, l'acier ou l'aluminium haute résistance.Tenir compte des exigences de formabilité :
L'emboutissage profond nécessite une ductilité élevée (par exemple, acier à faible teneur en carbone, aluminium 3003). Évitez les matériaux à haute résistance pour les formages sévères.Évaluer l'usure des outils :
Les matériaux plus durs (acier inoxydable, HSS) augmentent l'usure des matrices ; utilisez des outils en carbure ou revêtus.Tenir compte de la finition :
L'acier nécessite souvent un placage ou une peinture ; l'aluminium peut être anodisé ; le laiton peut être poli ou laqué.Garder le coût à l'esprit :
L'acier est le moins cher ; le cuivre et le laiton sont plus chers mais offrent des propriétés uniques.Prototypes de test :
Toujours effectuer des estampages d'essai pour vérifier le retour élastique, les fissures et la qualité de surface.
Conclusion
Choisir le bon matériau d'emboutissage implique d'équilibrer les propriétés mécaniques, la résistance à la corrosion, la formabilité et le coût. L'acier reste le matériau de prédilection pour les applications à haute résistance, l'aluminium offre des solutions légères, le cuivre excelle en conductivité et le laiton constitue un compromis attrayant. En comprenant les nuances de chaque matériau, vous pouvez optimiser votre processus d'emboutissage pour la qualité, l'efficacité et la longévité. Consultez des partenaires d'emboutissage expérimentés comme nous pour garantir le succès de votre projet.
