Fabrication de ressorts par emboutissage : Procédé, matériaux et conseils
Présentation

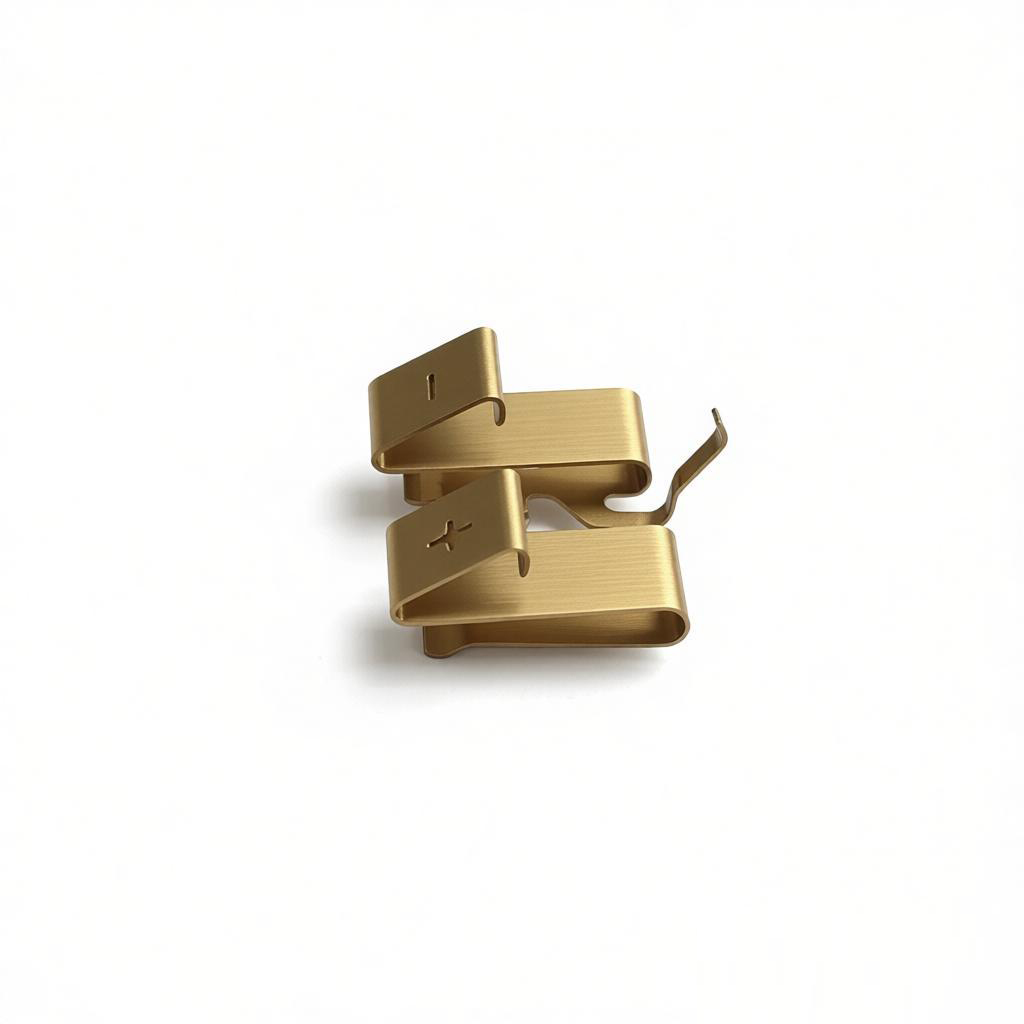

La fabrication de ressorts par emboutissage est un processus spécialisé qui combine l'emboutissage de précision avec l'ingénierie des ressorts. Les ressorts fabriqués par emboutissage sont largement utilisés dans les secteurs automobile, électronique et industriel en raison de leur rentabilité, de leur répétabilité et de leur capacité à produire des formes complexes. Ce guide couvre le processus, les matériaux, les conseils de conception et les défis courants pour vous aider à maîtriser la production de ressorts par emboutissage.
Qu'est-ce que la fabrication de ressorts par emboutissage ?
La fabrication de ressorts par emboutissage consiste à produire des ressorts en alimentant une bande métallique dans une matrice d'emboutissage progressive. La matrice effectue une série d'opérations—découpage, formage, pliage, et parfois matriçage—pour créer la forme finale du ressort. Contrairement aux ressorts en fil traditionnels, les ressorts emboutis sont fabriqués à partir de tôle et peuvent inclure des caractéristiques telles que des trous de montage, des languettes ou des pliures en une seule pièce. Cette méthode est idéale pour la production en grande série et garantit une qualité constante.
Matériaux clés utilisés dans les ressorts d'emboutissage
Le choix du bon matériau est essentiel pour les performances, la durée de vie en fatigue et le coût du ressort. Vous trouverez ci-dessous les matériaux courants et leurs propriétés.
| Matériau | Propriétés clés | Applications courantes |
|---|---|---|
| Acier à ressort (ex. 1075, 1095) | Haute limite d'élasticité, bonne résistance à la fatigue, faible coût | Attaches automobiles, ressorts à lames, petits ressorts |
| Acier inoxydable (ex. : 301, 304, 17-7 PH) | Résistance à la corrosion, bonne formabilité, résistance modérée | Dispositifs médicaux, équipements alimentaires, usage extérieur |
| Bronze phosphoreux (C51000, C52100) | Excellente conductivité électrique, résistance à la corrosion, faible frottement | Contacts électriques, connecteurs, ressorts de commutation |
| Cuivre au béryllium (C17200) | Très haute résistance, excellente conductivité, non magnétique | Aérospatial, militaire, connecteurs haute fiabilité |
Conseils de sélection des matériaux
Tenez compte de l'environnement de fonctionnement (température, humidité, produits chimiques), de la force et de la déflexion requises, ainsi que du coût. Pour les applications à cycles élevés, choisissez des matériaux avec une bonne durée de vie en fatigue comme l'acier inoxydable ou le cuivre au béryllium.
Le processus d'emboutissage étape par étape
1. Préparation du matériau et découpe
Les bandes métalliques sont déroulées et introduites dans une presse équipée d'une matrice de découpe. La matrice découpe la forme extérieure du ressort, incluant souvent des trous de guidage pour l'alignement. Les tolérances sont serrées, généralement ±0.05 mm. Une lubrification est appliquée pour réduire l'usure de la matrice et éviter le grippage.
2. Formage & Cintrage
Dans les postes suivants, la bande subit des opérations de formage : cintrage, matriçage et emboutissage pour créer des bras de ressort, des boucles ou des formes angulaires. Les matrices progressives réalisent ces étapes en séquence. Pour les géométries complexes, des opérations secondaires comme le traitement thermique peuvent être nécessaires.
3. Traitement thermique (Détensionnement)
Certains matériaux, notamment l'acier à ressort, nécessitent un détensionnement après formage pour éliminer les contraintes internes et améliorer l'élasticité. Cela se fait dans un four à atmosphère contrôlée à 250–450°C pendant 15–60 minutes. Une surchauffe peut provoquer une décarburation et réduire la force du ressort.
4. Finition & Traitement de surface
Les pièces sont nettoyées pour éliminer les lubrifiants. Des traitements de surface supplémentaires incluent la passivation pour l'acier inoxydable, la phosphatation pour la résistance à la corrosion, ou le nickelage pour la conductivité. L'inspection avec des comparateurs optiques ou des machines à mesurer tridimensionnelles (MMT) garantit la précision dimensionnelle.
Considérations de conception pour les ressorts d'emboutissage
Épaisseur du matériau :
Impact sur la force et la flexibilité. Un matériau plus épais offre une force plus élevée mais nécessite des rayons de courbure plus grands.Rayons de courbure :
Les courbures vives créent des concentrations de contraintes. Utilisez un rayon minimum de 1 à 2 fois l'épaisseur du matériau.Direction du grain :
Le pliage perpendiculaire au grain réduit les fissures. Assurez-vous que l'orientation de la pièce s'aligne avec la direction de laminage de la bande.Angles de dépouille :
Incluez 1 à 3° de dépouille pour faciliter le démoulage de la matrice.Prédiction du taux de rappel :
Utiliser l'analyse par éléments finis (FEA) pour prédire la constante de rappel et garantir qu'elle répond aux exigences.
Défauts courants et comment les éviter
Retour élastique :
Récupération élastique après formage. Compenser par un cintrage excessif ou des opérations de matriçage.Fissures :
Causées par des pliages trop serrés ou un matériau inadapté. Augmenter le rayon de pliage ou recuire le matériau.Variation dimensionnelle :
Usure de l'outillage ou épaisseur de bande incohérente. Effectuez un entretien régulier de la matrice et utilisez des ébauches de précision.Bavures :
Formées lors du découpage si le jeu de la matrice est trop important. Réduisez le jeu ou ajoutez une étape d'ébavurage secondaire.Déformation lors du traitement thermique :
Chauffage ou trempe non contrôlés. Utilisez des fixations pour maintenir la forme et contrôler la montée en température.
Conseils pratiques pour des ressorts d'emboutissage de haute qualité
Optimisez la conception de la matrice :
Utilisez des matrices progressives avec des postes séparés pour chaque opération afin de minimiser la manipulation et de réduire les défauts.Sélectionnez un lubrifiant approprié :
Utilisez des lubrifiants à haute résistance de film pour le formage profond. Évitez les huiles chlorées sur l'acier inoxydable pour prévenir la corrosion.Surveillez l'usure des outils :
Vérifiez régulièrement les bords du poinçon et de la matrice. Des outils émoussés provoquent des bavures et des dérives dimensionnelles.Contrôlez l'avance de la bande :
Utilisez des systèmes d'avance servo pour garantir un positionnement précis et réduire les rebuts.Effectuez une inspection en cours de production :
Mettre en œuvre le contrôle statistique des processus (SPC) sur les dimensions critiques telles que la hauteur du ressort et la force.Partenariat avec un fabricant expérimenté :
Pour les séries complexes ou à grand volume, travaillez avec un expert en emboutissage qui comprend la dynamique des ressorts et le comportement des matériaux.
Applications des ressorts emboutis
Les ressorts emboutis se retrouvent dans d'innombrables produits : connecteurs à encliquetage en électronique, ressorts de rappel dans les interrupteurs, ressorts de torsion dans les sièges automobiles et ressorts de contact dans les bornes de batterie. Leur faible coût et leur haute précision les rendent indispensables dans la production de masse.
Conclusion
La fabrication de ressorts par emboutissage est un mélange de science des matériaux, de conception d'outillage et de contrôle des processus. En comprenant les matériaux, en suivant un processus d'emboutissage robuste et en appliquant des conseils pratiques de conception et de fabrication, vous pouvez obtenir des ressorts fiables et performants. Que vous conceviez un nouveau produit ou optimisiez une production existante, ces informations vous aideront à produire des ressorts emboutis cohérents et durables. Pour des solutions personnalisées de ressorts emboutis, contactez-nous pour discuter de votre projet.
