Top 7 Méthodes de Contrôle Qualité pour Pièces d'Emboutissage Métallique
Dans le monde concurrentiel de l'emboutissage métallique, maintenir un contrôle qualité rigoureux n'est pas seulement une nécessité, c'est un avantage stratégique. Que vous produisiez des composants automobiles en grande série ou des pièces médicales de précision, la fiabilité de vos opérations d'emboutissage impacte directement la satisfaction client et l'efficacité opérationnelle. Cet article explore les 7 principales méthodes de contrôle qualité utilisées par les leaders du secteur pour garantir que chaque pièce emboutie réponde à des normes exigeantes. Des contrôles dimensionnels à la vérification des matériaux, ces techniques aident à minimiser les défauts, réduire les déchets et fournir des résultats constants. Découvrons les pratiques essentielles de CQ qui peuvent améliorer la qualité de votre emboutissage.

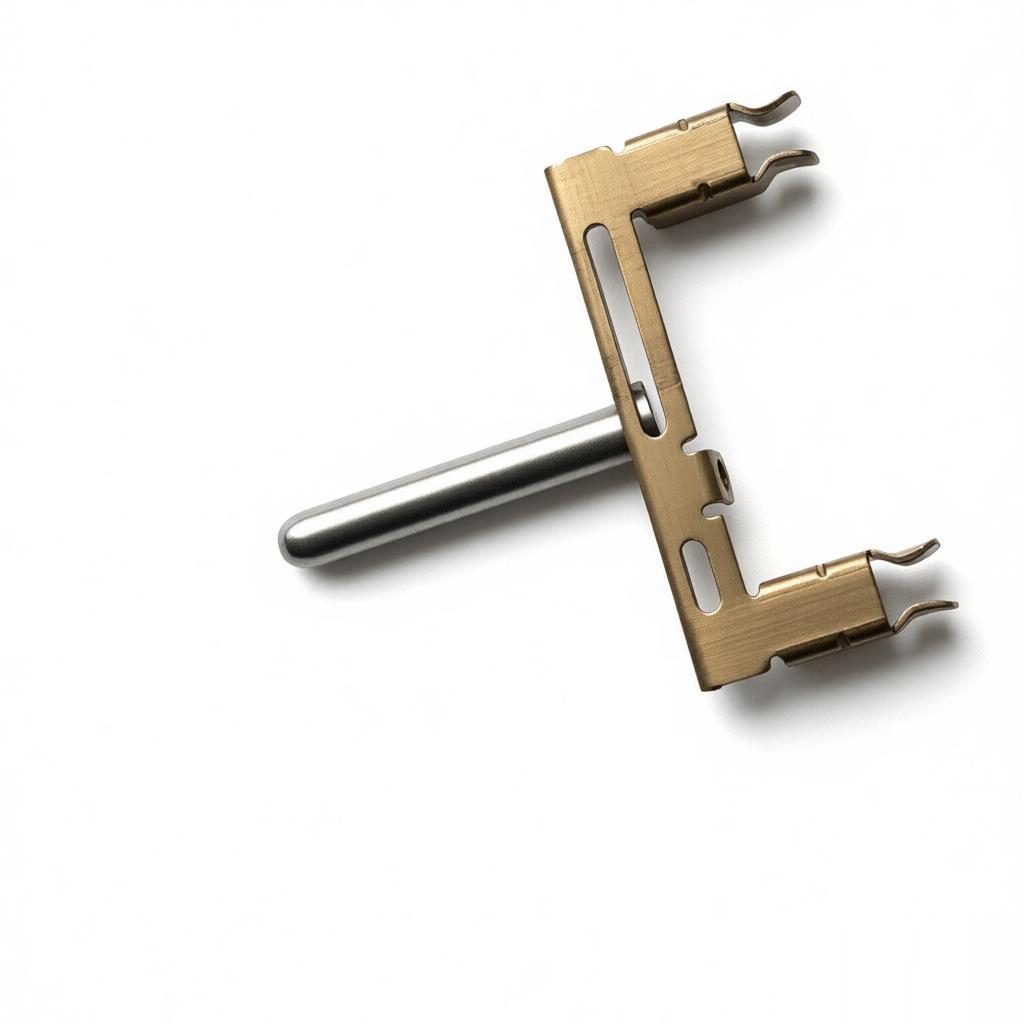

1. Inspection dimensionnelle en cours de processus à l'aide de MMT et de calibres passe/ne passe pas
La précision dimensionnelle est la pierre angulaire de la qualité en emboutissage métallique. L'inspection en cours de processus consiste à vérifier les dimensions critiques tout au long du processus d'emboutissage—juste après le découpage, le formage ou le perçage—à l'aide d'outils comme les machines à mesurer tridimensionnelles (MMT) et des calibres passe/ne passe pas personnalisés. Les MMT fournissent des mesures 3D de haute précision en sondant les caractéristiques clés, garantissant leur conformité aux modèles CAO. Les calibres passe/ne passe pas offrent des contrôles rapides de conformité pour les trous, fentes et contours, permettant des actions correctives immédiates.
Intégrer ces inspections à chaque poste réduit le risque de produire en masse des pièces hors spécifications. Par exemple, un support embouti avec des trous mal alignés peut entraîner des défaillances d'assemblage. En détectant les écarts tôt, les fabricants peuvent ajuster le jeu de la matrice ou les paramètres de la presse en temps réel. Cette méthode améliore non seulement la précision mais soutient également la production allégée en minimisant les reprises et les rebuts.
2. Inspection visuelle pour la détection des défauts de surface et des bavures
La qualité de surface affecte directement à la fois l'esthétique et la fonctionnalité. L'inspection visuelle—renforcée par des systèmes optiques comme les caméras de vision industrielle—analyse les pièces à la recherche de rayures, bosses, décolorations et bavures. Les bavures, en particulier, sont des arêtes vives pouvant entraîner des blessures ou gêner l'assemblage. Les systèmes de vision automatisés peuvent détecter des imperfections au niveau du micron à grande vitesse, signalant toute anomalie pour un examen manuel.
En plus de la vision industrielle, l'échantillonnage manuel sous grossissement reste courant pour les composants critiques. Par exemple, les contacts électriques nécessitent des surfaces parfaitement lisses pour garantir une conductivité fiable. Une combinaison de contrôles automatisés et visuels garantit que les défauts de surface sont détectés avant que les pièces ne passent aux processus en aval ou aux clients. Cette double approche offre à la fois rapidité et exhaustivité.
3. Certification des matériaux et traçabilité
La qualité commence avec la matière première. Chaque lot de bobines ou tôles métalliques doit être accompagné d'un certificat d'usine (MTR) spécifiant la composition chimique, les propriétés mécaniques et le traitement thermique. Les installations d'emboutissage vérifient ces certificats par rapport aux exigences du projet, en particulier pour les alliages à haute résistance ou les matériaux spécialisés comme l'acier inoxydable ou le laiton. Les systèmes de traçabilité attribuent des numéros de lot uniques à chaque bobine, les suivant tout au long de la chaîne de production.
Si un défaut apparaît ultérieurement, la traçabilité permet aux fabricants d'isoler le lot concerné et de rappeler uniquement des pièces spécifiques plutôt que l'ensemble des stocks. Pour des industries comme l'aérospatiale ou le médical, une telle traçabilité est obligatoire. La mise en œuvre d'un scan de codes-barres ou RFID à la réception, au stockage et à l'alimentation des presses garantit qu'aucun matériau non approuvé n'entre en production. Cette méthode protège contre la substitution de matériaux et assure la conformité aux spécifications du client.
4. Tests de couple pour les éléments de fixation
De nombreuses pièces embouties intègrent des fixations filetées, des inserts d'écrous ou des goujons auto-poinçonneurs. Les tests de couple vérifient que ces éléments peuvent résister aux forces de serrage spécifiées sans se déformer ni se desserrer. À l'aide de clés dynamométriques calibrées ou de testeurs de couple automatisés, les opérateurs appliquent un couple prédéfini et mesurent l'angle de rotation ou la force de maintien.
Par exemple, un panneau automobile embouti avec des écrous soudés doit maintenir un boulon à 20 N·m. Un couple excessif peut endommager le filetage, tandis qu'un couple insuffisant entraîne un desserrage. Les tests de couple sont souvent associés à des tests d'extraction ou de poussée pour garantir que la fixation reste sécurisée sous charge. Un étalonnage régulier des outils de couple est essentiel pour maintenir la précision. Cette méthode est cruciale pour les pièces liées à la sécurité, comme les composants de châssis ou les points de mise à la terre électrique.
5. Tests de Dureté pour l'Intégrité Structurelle
La dureté du matériau est corrélée à la résistance à l'usure et à la solidité. Les tests Rockwell (HRB/HRC) et Brinell (HB) sont couramment utilisés sur les pièces embouties pour confirmer que le matériau n'a pas été surmené ou mal traité thermiquement. Par exemple, une coupelle profondément emboutie peut subir un écrouissage, modifiant sa ductilité. Les tests de dureté sur des échantillons garantissent que le produit final conserve les propriétés mécaniques requises.
Les testeurs de dureté portables permettent des vérifications rapides sur le sol de l'atelier, tandis que les testeurs de qualité laboratoire fournissent des lectures précises pour la certification. Pour les séries à grand volume, un échantillonnage statistique (par exemple, une pièce par heure) est typique. Si la dureté s'écarte, cela peut indiquer une usure de la matrice, un matériau incorrect ou des variations de température du processus. Des actions correctives comme le changement de lubrifiant ou l'ajustement de la vitesse de la presse peuvent rétablir la cohérence. Les tests de dureté sont indispensables pour les pièces soumises à la fatigue ou aux chocs.
6. Contrôle Statistique des Processus (SPC) pour l'Amélioration Continue
Le SPC utilise des données en temps réel provenant de mesures—comme le diamètre du trou ou l'angle de pliage—pour cartographier la performance du processus. Les cartes de contrôle (par exemple, les cartes X-bar et R) affichent les tendances, les décalages ou les valeurs aberrantes qui signalent des problèmes potentiels avant que les défauts ne se produisent. En surveillant les caractéristiques clés du produit, les opérateurs peuvent détecter l'usure de l'outil, la variation du matériau ou l'instabilité de la presse tôt.
Par exemple, si une matrice progressive commence à produire des trous légèrement surdimensionnés, le graphique SPC montrera une dérive progressive. Les opérateurs peuvent alors ajuster le jeu de la matrice ou planifier une maintenance préventive. Cette approche proactive réduit les rebuts et les temps d'arrêt. Le SPC fournit également des données objectives pour les études de capabilité de processus (Cpk), prouvant aux clients que le processus est cohérent et capable. La mise en œuvre du SPC nécessite une formation et des outils de collecte de données, mais le gain à long terme en qualité et en efficacité est substantiel.
7. Contrôle de Première Pièce (FAI) et Documentation PPAP
Avant la production en série, un Contrôle de Première Pièce (FAI) complet est effectué sur la première sortie des matrices neuves ou modifiées. Le FAI vérifie toutes les dimensions, l'état de surface, les propriétés des matériaux et les exigences fonctionnelles par rapport au dessin et au cahier des charges du client. Les résultats sont documentés dans un rapport comprenant des mesures, des photographies et des certifications. De nombreuses industries exigent également des dossiers PPAP (Processus d'Approbation de Pièce de Production), en particulier pour les clients de l'automobile ou du médical.
Le FAI sert de référence pour valider que l'outillage et le processus peuvent produire des pièces conformes. Toute non-conformité doit être corrigée avant le début de la production de masse. Cette méthode minimise le risque de défauts à grande échelle et renforce la confiance avec les clients. Un FAI approfondi peut impliquer jusqu'à 30+ mesures par pièce, utilisant des MMT, des comparateurs optiques et d'autres instruments. C'est l'étape de contrôle qualité la plus rigoureuse et souvent la première chose qu'un ingénieur qualité examine lors d'un audit.
Conclusion
– La mise en œuvre d'une combinaison de ces sept méthodes de contrôle qualité crée un cadre solide pour la livraison de pièces d'emboutissage métallique de haute qualité. Des contrôles dimensionnels en temps réel à la traçabilité des matériaux et à la surveillance statistique, chaque méthode joue un rôle unique dans la prévention des défauts et la garantie de la cohérence. Pour les fabricants, investir dans ces pratiques réduit non seulement les déchets et les reprises, mais renforce également les relations clients grâce à des composants fiables et de précision. En adoptant une approche qualité multicouche, vos opérations d'emboutissage peuvent atteindre des normes de classe mondiale et surpasser les concurrents.
