Comparaison des meilleures méthodes d'ébavurage pour pièces embouties

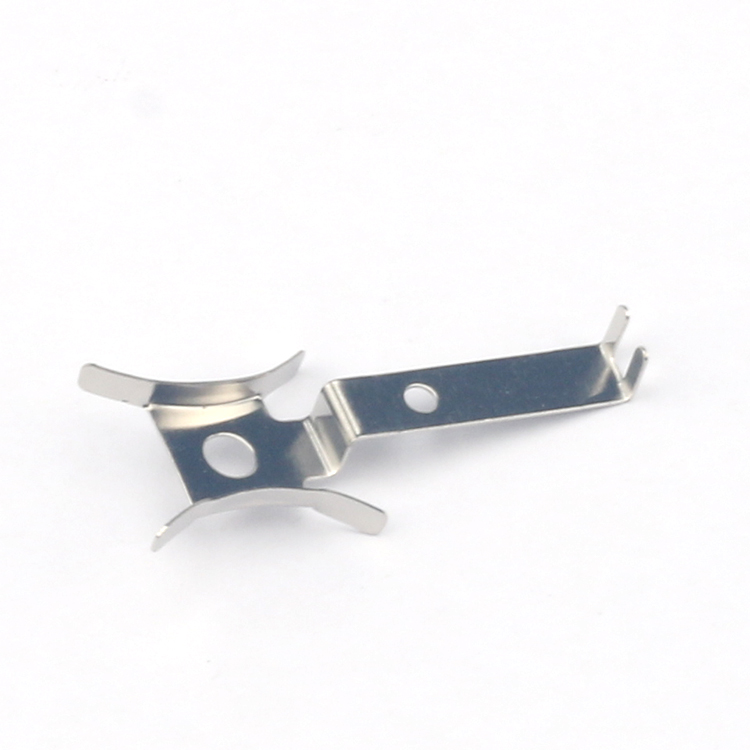

Introduction à l'ébavurage des pièces embouties
L'ébavurage est un processus de finition essentiel dans l'emboutissage des métaux qui élimine les arêtes vives, les bavures et les imperfections laissées après les opérations d'emboutissage. Les bavures affectent non seulement l'esthétique des pièces, mais présentent également des risques de sécurité et peuvent entraver l'assemblage ou le fonctionnement. Le choix de la méthode d'ébavurage appropriée a un impact sur le coût, la qualité et l'efficacité de la production. Dans cet article, nous comparons les principales méthodes d'ébavurage pour les pièces embouties—manuelle, mécanique, thermique, électrochimique, par flux abrasif et par ultrasons—afin de vous aider à sélectionner la meilleure solution pour votre application.
Comprendre les bavures dans l'emboutissage des métaux
Les bavures se forment lorsque le métal est cisaillé ou poinçonné ; elles varient en taille et en forme selon le matériau, le jeu de la matrice et la vitesse. Les types courants incluent les bavures de retournement, les bavures de fracture et les bavures de Poisson. Un ébavurage efficace doit traiter ces problèmes sans endommager les dimensions ou l'état de surface de la pièce.
Comparaison des méthodes d'ébavurage
| Méthode | Aperçu du processus | Idéal pour | Avantages | Inconvénients | Temps de cycle typique | Coût par pièce |
|---|---|---|---|---|---|---|
| Ébavurage manuel | Outils à main (limes, grattoirs, tampons abrasifs) utilisés par l'opérateur. | Petites séries, géométries complexes, prototypes. | Faible investissement en capital ; flexible ; contrôle précis. | À forte intensité de main-d'œuvre ; incohérent ; lent ; problèmes ergonomiques. | 5 à 30 minutes par pièce | Élevé (main-d'œuvre) |
| Ébavurage mécanique | Brosses, courroies, meules ou tambour avec abrasif (vibratoire ou centrifuge). | Volumes moyens à élevés, géométries simples à modérées. | Régulier ; rapide ; options automatisées ; faible coût par pièce à grande échelle. | Peut endommager les caractéristiques délicates ; accès limité aux bords internes ; usure des abrasifs. | 1 à 10 minutes par lot | Faible à moyen |
| Ébavurage thermique (TEM) | Le mélange gazeux explosif à l'intérieur de la chambre brûle instantanément les bavures. | Trous transversaux internes, cavités complexes, bavures multiples. | Élimine toutes les bavures quel que soit leur emplacement ; cycle rapide ; aucun dommage à la pièce. | Coût élevé de l'équipement ; mesures de sécurité ; limité à certains métaux ; risque d'oxydation. | 0,5 à 2 min par cycle | Élevé (volume) |
| Ébavurage Électrochimique (ECD) | Dissolution électrolytique des bavures à l'aide d'électrodes et d'électrolyte. | Pièces de précision, tolérances serrées, matériaux durs. | Aucune force mécanique ; finition lisse ; pas de rattachement des bavures. | Coût d'installation élevé ; nécessite des matériaux conducteurs ; élimination de l'électrolyte ; masquage nécessaire. | 1 à 5 min par pièce | Moyen à élevé |
| Usinage par Flux Abrasif (UFA) | Un milieu abrasif visqueux est extrudé à travers les passages de la pièce. | Arêtes internes, canaux complexes, ébavurage uniforme. | Excellent pour les bavures cachées ; rayon d'arête uniforme ; bon fini. | Lent pour les grandes pièces ; coût des médias ; outillage pour le montage ; limité aux trous traversants. | 5–30 min par cycle | Moyen |
| Ébavurage par ultrasons | Vibrations haute fréquence dans un bain liquide avec particules abrasives. | Pièces petites et délicates ; détails complexes ; bavures fines. | Douce ; pas de déformation des pièces ; nettoie toutes les surfaces ; respectueuse de l'environnement. | Élimination limitée de la taille des bavures ; lente ; pas pour les bavures lourdes ; élimination des liquides. | 10 à 30 minutes par lot | Moyen |
Analyse détaillée de chaque méthode
Ébavurage manuel
Cette méthode traditionnelle repose sur des ouvriers qualifiés utilisant des outils manuels. Elle est idéale pour les séries à faible volume ou les pièces aux formes complexes que les machines ne peuvent pas atteindre. Cependant, elle souffre de coûts de main-d'œuvre élevés, d'incohérence et de risques de blessures. Pour les pièces embouties à sections minces, l'ébavurage manuel peut être la seule option.
Ébavurage mécanique
Les méthodes mécaniques incluent le brossage, le meulage et le culbutage. Les vibreurs sont courants pour le traitement par lots de petites à moyennes pièces. Ils sont rentables en volume mais peuvent ne pas atteindre les bords internes. La finition par tonneau centrifuge offre des cycles plus rapides mais un coût d'équipement plus élevé.
Ébavurage thermique (TEM)
La méthode thermique (TEM) utilise un mélange de gaz combustible (par exemple, méthane + oxygène) qui s'enflamme dans une chambre scellée, brûlant les bavures en millisecondes. Elle est très efficace pour les pièces présentant de nombreuses bavures dans des zones difficiles d'accès. L'inconvénient est le coût élevé et la nécessité d'installations antidéflagrantes.
Ébavurage électrochimique
L'ECD dissout les bavures par dissolution anodique. C'est excellent pour les pièces de précision où aucune contrainte mécanique n'est autorisée. Cependant, il nécessite des matériaux conducteurs, et l'électrolyte doit être géré avec soin pour la conformité environnementale.
Usinage par flux abrasif
L'AFM force un milieu abrasif semi-solide à travers la pièce, abrasant les bavures le long du trajet d'écoulement. C'est excellent pour les passages internes et crée un rayon d'arête cohérent. Le processus est plus lent et nécessite des montages personnalisés.
Ébavurage par ultrasons
La cavitation ultrasonique dans un milieu liquide avec des particules abrasives élimine en douceur les fines bavures. C'est parfait pour les pièces embouties délicates comme les contacts électroniques. Le processus est non destructif mais ne convient pas aux bavures épaisses.
Facteurs clés dans le choix d'une méthode d'ébavurage
Géométrie de la pièce :
Les formes simples favorisent les procédés mécaniques ; les caractéristiques internes complexes nécessitent TEM ou AFM.Volume de production :
Les volumes élevés justifient l'automatisation (mécanique, TEM) ; les faibles volumes conviennent aux procédés manuels ou ultrasoniques.Matériau :
Les métaux tendres (aluminium) peuvent être endommagés par des méthodes agressives ; les métaux durs (acier inoxydable) nécessitent des procédés thermiques ou ECD.Exigences de tolérance :
Les pièces de précision nécessitent ECD ou AFM pour éviter les modifications dimensionnelles.Coût :
Le manuel est peu coûteux à démarrer mais cher par pièce ; le mécanique est économique à grande échelle.Réglementations environnementales :
Les procédés ECD et ultrasoniques nécessitent un traitement des déchets ; le traitement thermique utilise des gaz.
Études de cas de notre production
Nous ébavurons régulièrement les dissipateurs thermiques emboutis par vibro-trempage avec des médias céramiques ; les temps de cycle sont de 8 minutes par lot de 200 pièces, obtenant un rayon d'arête constant de 0,1 mm. Pour les pièces de tour CNC avec des trous transversaux internes, nous utilisons le TEM : temps de cycle de 45 secondes, aucune bavure résiduelle. Pour les ressorts et les éclats, l'ébavurage manuel est encore utilisé en raison de la géométrie délicate.
Recommandation : Choisissez en fonction de vos priorités
Pour la plupart des pièces métalliques embouties en volumes moyens à élevés,
ébavurage mécanique (vibro ou centrifuge)
offre le meilleur équilibre entre coût, rapidité et régularité. Si vous avez des bavures internes complexes,
l'ébavurage thermique
est inégalé. Pour les pièces de précision nécessitant des tolérances serrées,
l'ébavurage électrochimique
est recommandé. Testez toujours de petits échantillons avant de vous engager dans une méthode.
Conclusion
L'ébavurage est essentiel pour les pièces métalliques embouties de qualité. Chaque méthode a ses forces et faiblesses distinctes. En comprenant les caractéristiques de vos pièces et vos besoins de production, vous pouvez sélectionner le processus d'ébavurage optimal. Dans notre installation, nous exploitons plusieurs techniques pour fournir des pièces sans bavures efficacement. Contactez-nous pour une consultation gratuite sur l'ébavurage.
