Tolérances d'emboutissage de précision : Guide complet
Dans le monde de l'emboutissage des métaux, la précision est primordiale. Que vous fabriquiez des composants pour l'automobile, l'aérospatiale, l'électronique ou les dispositifs médicaux, comprendre et contrôler les tolérances est essentiel pour garantir la fonctionnalité des pièces, l'ajustement d'assemblage et la rentabilité. Ce guide complet explore les subtilités des tolérances d'emboutissage de précision, offrant des conseils pratiques et des bonnes pratiques pour vous aider à obtenir des résultats cohérents et de haute qualité.

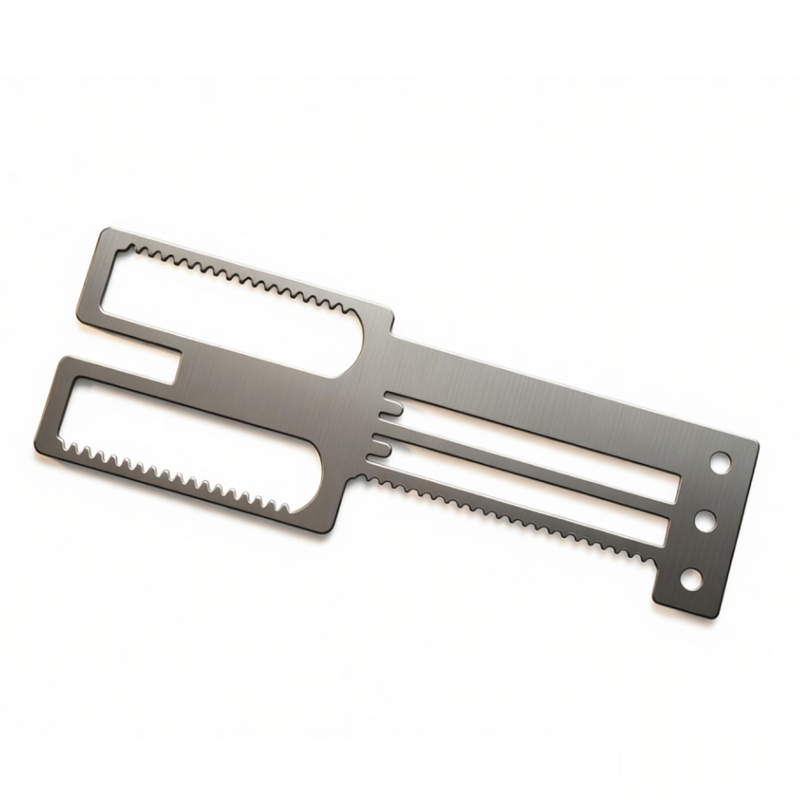

Qu'est-ce que les tolérances d'emboutissage de précision ?
Les tolérances d'emboutissage de précision désignent les limites admissibles de variation dans les dimensions, la géométrie et l'état de surface d'une pièce emboutie. Elles définissent la plage acceptable dans laquelle une pièce doit être fabriquée pour fonctionner correctement. Les tolérances sont spécifiées sur les dessins techniques et sont cruciales pour garantir que les pièces s'assemblent parfaitement, fonctionnent comme prévu et répondent aux normes de qualité.
Pourquoi les tolérances sont importantes dans l'emboutissage des métaux
Des tolérances précises sont le pilier d'une fabrication fiable. Voici pourquoi elles sont importantes :
Interchangeabilité :
Les pièces de différentes séries de production doivent s'assembler sans modification.Qualité et performance :
Des tolérances serrées garantissent que les composants respectent les spécifications de conception, ce qui conduit à de meilleures performances du produit.Contrôle des coûts :
Des tolérances trop serrées augmentent les coûts de production en raison de cycles plus lents, de contrôles supplémentaires et de taux de rebut plus élevés. Un équilibrage optimal des tolérances permet de réaliser des économies.Satisfaction client :
Le respect des exigences de tolérance renforce la confiance et réduit les retours ou les reprises.
Types courants de tolérances en emboutissage
Tolérances dimensionnelles
Celles-ci contrôlent les dimensions linéaires telles que la longueur, la largeur, le diamètre des trous et l'épaisseur. Elles sont généralement exprimées sous forme de valeurs ± (par exemple, 25,0 ± 0,1 mm). En emboutissage de précision, les tolérances dimensionnelles peuvent aller de standard (±0,1 mm) à ultra-serrées (±0,01 mm) selon l'application.
Tolérances géométriques (GD&T)
La cotation et tolérancement géométrique (GD&T) définit la forme, l'orientation et le faux-rond. Les symboles courants incluent la planéité, le parallélisme, la perpendicularité et la concentricité. Par exemple, un support embouti peut nécessiter une tolérance de planéité de 0,05 mm pour assurer une étanchéité correcte contre une surface de contact.
Tolérances d'état de surface
La rugosité de surface, mesurée en Ra (μm), est cruciale pour les pièces qui glissent contre d'autres ou nécessitent un aspect esthétique spécifique. L'emboutissage peut atteindre des finitions de 0,8 μm (fine) à 3,2 μm (grossière). La lubrification, l'état de la matrice et la dureté du matériau affectent l'état de surface.
Tolérances angulaires
Les angles de pliage dans les pièces embouties doivent être maintenus dans des tolérances angulaires, souvent ±1 ou plus strictes. Ceci est essentiel pour les pièces qui s'emboîtent ou nécessitent des angles constants pour l'assemblage.
Facteurs affectant les tolérances d'emboutissage
Propriétés du matériau
Le type de matériau, l'épaisseur, la dureté et la direction du grain influencent le retour élastique et la formabilité. Par exemple, les aciers à haute résistance ont un retour élastique plus important, nécessitant une compensation dans la conception de la matrice.
Qualité et usure de l'outillage
Les matrices de précision en acier trempé, avec un jeu approprié et un entretien régulier, produisent des pièces constantes. Les poinçons ou matrices usés provoquent des bavures, une dérive dimensionnelle et de mauvaises tolérances géométriques.
Capacité et vitesse de la presse
Le tonnage, la rigidité, la vitesse et le parallélisme du coulisseau de la presse affectent la précision des pièces. Les presses à grande vitesse peuvent introduire des vibrations, réduisant la capacité de tolérance.
Lubrification et refroidissement
Une lubrification appropriée réduit la friction, la chaleur et l'usure, aidant à maintenir les tolérances. Un refroidissement inefficace peut entraîner une dilatation thermique et des changements dimensionnels.
Géométrie et complexité de la pièce
Les angles vifs, les emboutissages profonds et les rayons serrés sont plus difficiles à contrôler. Les formes simples avec des rayons généreux permettent d'atteindre plus facilement des tolérances serrées.
Normes industrielles pour les tolérances d'emboutissage
Les normes courantes incluent l'ISO 2768 (tolérances générales), la DIN 6930 (pour les emboutissages), la JIS B 0411 et l'ANSI Y14.5 (GD&T). Référez-vous toujours à la norme pertinente lors de la spécification des tolérances. Pour les pièces de précision, considérez les classes IT (par exemple, IT7 à IT10) de l'ISO 286 pour les tolérances des alésages et des arbres.
Conseils pratiques pour obtenir des tolérances serrées
Conception pour la fabrication (DFM) :
Ajoutez des encoches de dégagement, évitez les angles vifs et utilisez des rayons constants.Sélection des matériaux :
Choisissez des matériaux aux propriétés stables et au minimum de retour élastique.Entretien des outillages :
Inspectez régulièrement les matrices pour détecter l'usure et réparez rapidement.Contrôle des processus :
Surveiller les paramètres de presse (tonnage, vitesse) et utiliser le SPC pour détecter précocement les dérives.Conception de matrices progressives :
Pour les pièces complexes, utiliser des matrices progressives avec des trous de guidage et des postes de matriçage pour maintenir la précision.Lubrification :
Utiliser des lubrifiants appropriés et les appliquer de manière cohérente.Contrôle :
Utilisation de MMT, comparateurs optiques et calibres go/no-go pour la vérification.
Comment spécifier les tolérances sur vos dessins
Une communication claire est essentielle. Suivez ces étapes :
Indiquez les unités (mm) et les normes de référence (ex. ISO 2768-m).
Utilisez les symboles GD&T pour les caractéristiques critiques.
Spécifiez les classes de tolérance pour les opérations de découpage, formage et poinçonnage.
Fournissez les exigences de finition de surface avec les valeurs Ra.
Incluez une note sur l'ébavurage et les conditions de bord.
Défis courants et solutions
| Défi | Solution |
|---|---|
| Formation de bavures | Utilisez des matrices tranchantes, un jeu approprié (par exemple, 5-10 % de l'épaisseur du matériau) et des procédés d'ébavurage. |
| Retour élastique | Sur-cintrez ou mattez le matériau ; utilisez des poinçons à haute résistance. |
| Dérive dimensionnelle excessive | Mettre en œuvre le SPC, entretenir régulièrement l'outillage et stabiliser les conditions de presse. |
| Rayures de surface | Améliorer la lubrification, polir les matrices et utiliser des films protecteurs. |
| Positionnement incohérent des trous | Utiliser des trous pilotes, assurer l'alignement des matrices et contrôler l'avance de la bande. |
Conclusion
Les tolérances d'estampage de précision ne sont pas de simples chiffres sur un plan ; elles constituent un langage critique définissant la qualité, la fonctionnalité et le coût. En comprenant les types de tolérances, les facteurs d'influence et les bonnes pratiques, vous pouvez collaborer efficacement avec votre partenaire d'estampage pour produire des pièces répondant à des spécifications exactes. N'oubliez pas d'équilibrer les tolérances serrées avec la fabricabilité pour obtenir des résultats optimaux. Pour des services experts d'estampage métallique offrant une précision constante, contactez notre équipe dès aujourd'hui.
