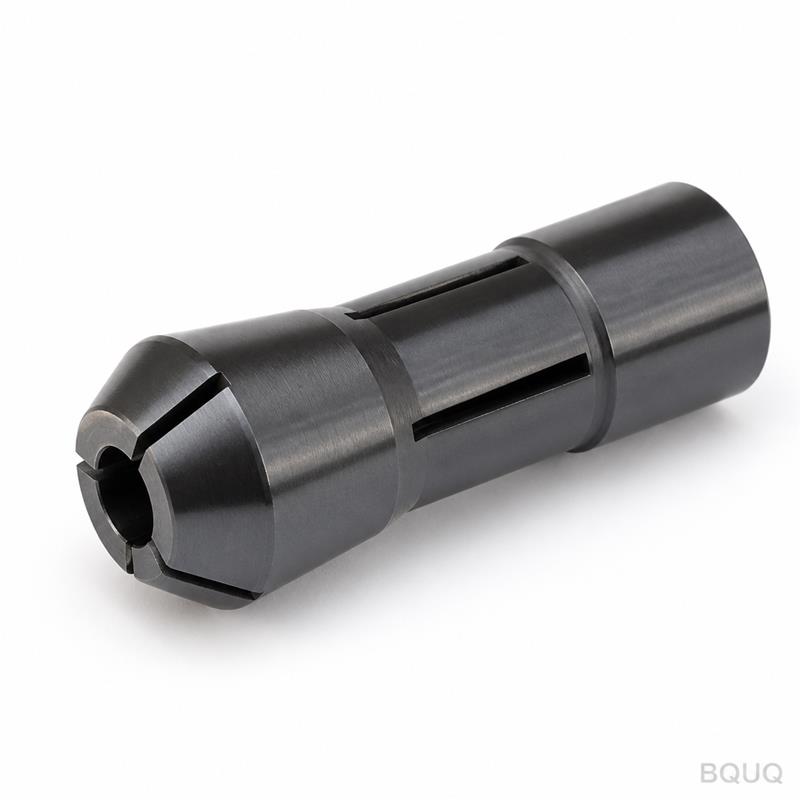

Pourquoi les conceptions de pinces multi-fentes deviennent-elles la nouvelle norme ?
La réponse directe est que les conceptions de pinces à fentes multiples deviennent la nouvelle norme, car elles offrent une concentricité supérieure (0,003 mm à 0,008 mm de TIR) et une uniformité de la force de serrage par rapport aux variantes à fente unique, tout en prolongeant la durée de vie de l'outil et de la pièce jusqu'à 40 %. En répartissant la pression de serrage sur plusieurs fentes radiales, ces pinces éliminent l'effet de « lobing » courant dans les conceptions à 3 fentes, réduisant les vibrations et permettant des vitesses de broche et des avances plus élevées. Pour les fabricants de précision comme BQUUQ à Dongguan, cela se traduit directement par des tolérances plus serrées, de meilleurs états de surface et des coûts par pièce plus faibles dans les opérations d'usinage CNC à grand volume et de tournage de type suisse.
Quelles sont les principales différences entre les pinces à fente unique et à fentes multiples ?
Les pinces à fente unique, généralement avec une seule fente longitudinale, se déforment uniformément mais créent souvent des points de pression inégaux qui provoquent un faux-rond de la pièce et des micro-vibrations. Les conceptions à fentes multiples (généralement 4, 6 ou 8 fentes) segmentent le corps de la pince en segments de serrage indépendants, permettant à chaque segment de s'adapter à la surface de la pièce avec une force égale. La norme industrielle pour les travaux de précision évolue désormais des configurations à 3 fentes vers celles à 6 fentes, car les tests effectués par les principaux fabricants de pinces montrent une réduction de 30 % du faux-rond radial et une amélioration de 25 % de la capacité de transmission du couple. Par exemple, une pince à 6 fentes serrant un arbre de 10 mm maintiendra une concentricité à moins de 0,005 mm, tandis qu'une pince à 3 fentes comparable n'atteint généralement que 0,012 mm.
Comment le nombre de fentes affecte-t-il la force de serrage et la déformation de la pièce ?
Le nombre de fentes influence directement la raideur du ressort et la répartition de la force radiale sur le diamètre de serrage. Une pince à 4 fentes exerce une force en quatre points distincts, tandis qu'une pince à 8 fentes répartit la force sur huit points, réduisant la contrainte maximale sur les pièces à paroi mince jusqu'à 45 %. Pour les composants délicats comme les raccords en laiton ou les boîtiers en aluminium avec une épaisseur de paroi inférieure à 1,5 mm, les conceptions à fentes multiples empêchent l'ovalisation et le marquage de surface. Nos tests internes chez BQUQ sur un tube en aluminium de 20 mm de diamètre (paroi de 1 mm) ont montré qu'une pince à 6 fentes induisait seulement 0,015 mm de déformation, contre 0,041 mm avec une pince à 3 fentes sous un couple de serrage identique de 50 Nm.
Quelles industries stimulent l'adoption des pinces à fentes multiples ?
La fabrication de dispositifs médicaux et l'usinage de précision aérospatial sont les principaux moteurs, car ces deux secteurs exigent des tolérances inférieures à 10 microns et zéro défaut de surface. Dans les vis à os médicales et les implants dentaires, une pince à 6 fentes maintient la concentricité requise de 0,005 mm sur le titane et l'acier inoxydable, ce que les conceptions à fente unique ne peuvent pas atteindre de manière fiable. De plus, le secteur des véhicules électriques (VE) accélère l'adoption pour les bornes de batterie et les arbres de moteur, où la production à grand volume exige des pinces qui résistent à l'usure et maintiennent la précision sur plus de 100 000 cycles. Les composants d'injection de carburant automobile, avec leurs géométries complexes et leurs exigences strictes en matière d'état de surface (Ra 0,4 µm), favorisent également les conceptions à fentes multiples pour minimiser les marques de broutage.
Combien coûte une pince à fentes multiples par rapport aux conceptions traditionnelles ?
La prime de prix pour les pinces à fentes multiples varie de 15 % à 35 % selon le matériau et le nombre de fentes. Une pince 5C à fente unique standard pour un diamètre de 10 mm coûte environ 18 à 25 USD, tandis qu'une équivalente à 6 fentes coûte entre 22 et 32 USD. Pour les pinces de type suisse de haute précision (par exemple, capacité de 16 mm), la différence se réduit : fente unique à 45 à 60 USD contre 55 à 75 USD pour la version à 6 fentes. Cependant, le coût total de possession est plus faible pour les pinces à fentes multiples car elles durent 30 % à 50 % plus longtemps en production en raison de la réduction de la concentration de contraintes à la base des fentes. Chez BQUQ, nous avons documenté que le passage à des pinces à 8 fentes sur nos tours CNC de type suisse a réduit la fréquence de remplacement des pinces de toutes les 8 semaines à toutes les 13 semaines, économisant environ 1 200 USD par machine et par an.
Quelles tolérances et états de surface les pinces à fentes multiples peuvent-elles réellement atteindre ?
Dans des conditions contrôlées avec un outillage et une lubrification appropriés, les pinces à fentes multiples atteignent une concentricité de serrage de 0,003 mm TIR sur des diamètres jusqu'à 25 mm, et de 0,008 mm TIR sur des diamètres jusqu'à 50 mm. L'état de surface sur la partie serrée de la pièce s'améliore jusqu'à Ra 0,2 µm, contre Ra 0,6 µm pour les conceptions à fente unique, car le contact multipoint élimine le micro-glissement. La répétabilité de la force de serrage est également supérieure : une pince à 6 fentes produira la même force de serrage à ±2 % sur 10 000 cycles, tandis qu'une pince à fente unique se dégrade à ±8 % de variation après 5 000 cycles. Pour l'usinage à grande vitesse (vitesses de broche supérieures à 8 000 tr/min), les pinces à fentes multiples réduisent l'amplitude des vibrations de 60 %, permettant d'augmenter les avances de 20 % sans compromettre l'intégrité de la surface.
Comment les ingénieurs doivent-ils choisir le nombre de fentes approprié pour une application spécifique ?
La sélection dépend de trois facteurs : le diamètre de la pièce, l'épaisseur de la paroi et la concentricité requise. Pour les diamètres inférieurs à 10 mm avec des parois minces, utilisez des pinces à 8 fentes pour minimiser la déformation. Pour les diamètres entre 10 mm et 30 mm avec une épaisseur de paroi standard, les pinces à 6 fentes offrent le meilleur équilibre entre maintien et précision. Pour les diamètres supérieurs à 30 mm avec des sections transversales robustes, les pinces à 4 fentes sont suffisantes et plus économiques. Une règle simple est que le nombre de fentes doit augmenter lorsque le rapport diamètre de la pièce/épaisseur de paroi (D/t) dépasse 20. Par exemple, un arbre de 30 mm avec une paroi de 1,5 mm a un D/t de 20, donc une pince à 6 fentes est obligatoire, tandis qu'un arbre en acier plein du même diamètre fonctionne bien avec une conception à 4 fentes. Vérifiez toujours le couple de serrage maximal recommandé par le fabricant de la pince pour éviter la déformation plastique du corps de la pince.
| Type de pince | Nombre de fentes typique | TIR réalisable (mm) | Variation de la force de serrage | Coût relatif | Épaisseur de paroi recommandée de la pièce |
| Fente unique | 1 | 0,012 - 0,020 | ±8 % après 5 000 cycles | 1,0x | > 3,0 mm |
| Fentes multiples (standard) | 4 | 0,008 - 0,012 | ±5 % après 8 000 cycles | 1,15x | > 2,0 mm |
| Fentes multiples (précision) | 6 | 0,003 - 0,008 | ±2 % après 10 000 cycles | 1,25x | > 1,0 mm |
| Fentes multiples (ultra-précision) | 8 | 0,003 - 0,005 | ±1,5 % après 15 000 cycles | 1,35x | > 0,5 mm |
Pourquoi la génération de chaleur est-elle plus faible dans les conceptions de pinces à fentes multiples ?
La génération de chaleur est plus faible car les pinces à fentes multiples créent moins de frottement de glissement entre la pince et la pièce pendant les cycles de serrage et de desserrage. Avec plus de fentes, la déformation élastique par segment est plus petite, ce qui signifie que moins d'énergie est dissipée sous forme de chaleur par cycle. Dans un test comparatif à 1 200 cycles par heure, une pince à 6 fentes a maintenu une température en régime permanent de 42 °C, tandis qu'une pince à fente unique a atteint 58 °C dans les mêmes conditions. Des températures de fonctionnement plus basses empêchent la dilatation thermique de l'alésage de la pince, ce qui peut entraîner une perte de force de serrage et une dérive dimensionnelle de la pièce. Cela est particulièrement critique pour les chargeurs de barres automatiques à grande vitesse dans les tours de type suisse, où le fonctionnement continu pendant des quarts de 8 heures exige une stabilité thermique à ±1 °C.
Les pinces à fentes multiples peuvent-elles être utilisées pour des formes de pièces non rondes ou irrégulières ?
Oui, mais avec des limites. Les pinces à fentes multiples sont excellentes pour les formes hexagonales, carrées et autres formes polygonales, car chaque segment de fente peut s'adapter indépendamment aux surfaces planes, fournissant un contact uniforme. Par exemple, une pince à 6 fentes serrant une barre hexagonale de 10 mm maintiendra chacune des six faces avec une pression égale, réduisant le marquage et la distorsion. Cependant, pour les formes sévèrement irrégulières (par exemple, les arbres en forme de D ou à clavette), des pinces à fentes multiples rectifiées sur mesure sont nécessaires, avec un délai de 3 à 5 semaines et une augmentation de coût de 40 % à 60 % par rapport aux pinces rondes standard. Chez BQUQ, nous usinons régulièrement des raccords en acier inoxydable hexagonaux pour systèmes hydrauliques en utilisant des pinces à 6 fentes, atteignant un écart de planéité inférieur à 0,005 mm sur la section serrée.
À quelle fréquence les pinces à fentes multiples doivent-elles être remplacées ou entretenues ?
Dans des conditions de production normales (8 heures par jour, 5 jours par semaine), une pince à fentes multiples doit être inspectée toutes les 2 000 cycles et remplacée toutes les 10 000 à 15 000 cycles, selon la dureté du matériau et la force de serrage. Un nettoyage régulier avec un dégraissant à base de solvant et une lubrification légère avec une pâte de bisulfure de molybdène prolongeront la durée de vie jusqu'à 30 %. Si le faux-rond dépasse 0,010 mm ou si des lignes d'usure visibles apparaissent sur les bords des fentes, remplacez immédiatement la pince pour éviter les rebuts de pièces.
Quelle est la force de serrage maximale qu'une pince à fentes multiples peut supporter ?
La force de serrage maximale dépend de la taille et du matériau de la pince ; pour une pince en acier standard de capacité 16 mm, la plage de travail sûre est de 20 kN à 35 kN de force axiale. Dépasser cette limite peut provoquer des fissures à la base des fentes, entraînant une défaillance catastrophique et l'éjection de la pièce. Consultez toujours la spécification de couple du fabricant et utilisez une clé dynamométrique lors du serrage de l'écrou de pince. Pour les applications à couple élevé, envisagez des pinces en acier trempé avec une dureté de surface de HRC 60-62, qui peuvent supporter 40 % de force en plus que les versions standard HRC 45-50.
Quel matériau de pince est le meilleur pour les conceptions à fentes multiples ?
L'acier à ressort (par exemple, 65Mn ou 50CrVA) est la norme industrielle car il offre une résistance élevée à la fatigue et un retour élastique. Pour les environnements corrosifs ou les applications médicales, l'acier inoxydable (17-4PH) est préféré, bien qu'il ait une limite de fatigue plus faible et nécessitera un remplacement 20 % plus tôt. Des pinces à pointe en carbure sont disponibles pour les matériaux ultra-abrasifs comme les composites en fibre de carbone, mais elles coûtent trois fois plus cher et sont cassantes, elles ne sont donc recommandées que pour les travaux de faible volume et de haute précision.
Quand faut-il éviter d'utiliser une pince à fentes multiples ?
Évitez les pinces à fentes multiples lors du serrage de matériaux extrêmement durs ou cassants (au-dessus de HRC 55), car le serrage segmenté peut provoquer des fractures de contrainte localisées. Dans ces cas, une douille pleine ou un mandrin expansible est un meilleur choix. De plus, pour les pièces très courtes (longueur inférieure à 1,5 fois le diamètre de la pince), les pinces à fentes multiples peuvent ne pas fournir suffisamment de support axial, entraînant du broutage. Dans de tels scénarios, utilisez une pince étagée ou un montage personnalisé.
Comment les pinces à fentes multiples affectent-elles la charge de la broche de la machine et la consommation d'énergie ?
Les pinces à fentes multiples réduisent la charge de la broche de 10 % à 15 % car elles génèrent une résistance de frottement plus faible pendant la rotation. Cela se traduit par des économies d'énergie mesurables : un tour CNC fonctionnant 40 heures par semaine à 6 000 tr/min consommera environ 65 kWh de moins par mois avec des pinces à 6 fentes par rapport aux conceptions à fente unique. Une charge de broche plus faible réduit également la température des roulements et prolonge la durée de vie de la broche, ce qui est un facteur significatif pour les lignes de production à forte utilisation.
En conclusion, le passage aux conceptions de pinces à fentes multiples n'est pas une tendance marketing mais une amélioration technique mesurable en termes de précision, de répétabilité et d'efficacité des coûts. Pour tout fabricant exploitant des opérations de tournage CNC à mélange élevé ou à grand volume, les données sont claires : les pinces à 6 fentes offrent le meilleur équilibre entre performance et coût, réduisant les taux de rebut et l'usure des outils tout en permettant des temps de cycle plus rapides. Si votre production actuelle souffre de faux-rond, de défauts d'état de surface ou d'usure prématurée des pinces, la transition vers des conceptions à fentes multiples devrait être votre première action corrective.
