Pinces pour matériaux tendres : aluminium, laiton et plastiques
Réponse courte : Pour l'aluminium, le laiton et les plastiques, utilisez une pince avec la plus grande surface de contact d'alésage possible et la plus petite longueur de serrage pratique, et limitez la pression de serrage pour que le matériau se déforme élastiquement plutôt que plastiquement. En pratique, cela signifie des pinces ER ou 5C avec une tolérance d'alésage d'environ +0,02/0 mm sur la pièce, un faux rond maintenu à 0,01 mm TIR ou mieux, et une pression de serrage réduite de 30 à 50 % par rapport à l'acier. Pour les pièces à paroi mince ou polies, passez à une pince à mors doux dédiée ou à une pince expansible. BQUQ usine quotidiennement des matériaux tendres sur quatre lignes de production dans une usine ISO9001 à Dongguan, avec des devis retournés en 12 heures ouvrées.
Les matériaux tendres ne sont pas un maintien d'œuvre « facile ». L'aluminium 6061 a une limite d'élasticité d'environ 275 MPa, le laiton 360 d'environ 310 MPa, et l'acétal ou POM de 60 à 70 MPa — un ordre de grandeur en dessous de l'acier. Une pince qui serre confortablement de l'acier 4140 laissera une marque de molette sur une face en aluminium poli, ovalisera un manchon en laiton à paroi de 1 mm, ou écrasera purement et simplement une douille en nylon. La solution n'est pas de « serrer plus fort » ou « serrer moins fort » isolément ; il s'agit d'adapter la géométrie de contact, la pression et l'état de surface au point de limite d'élasticité du matériau.
Pourquoi les pinces marquent-elles les matériaux tendres ?
Une pince serre par un anneau de segments discrets — généralement 8 à 12 pour une pince ER, 3 ou 6 pour une pince à ressort sur un tour automatique. Chaque arête de segment concentre la force. Sur de l'acier trempé, la contrainte de contact reste simplement en dessous de la limite d'élasticité. Sur de l'aluminium 6061-T6, la même contrainte dépasse localement la limite d'élasticité, de sorte que le matériau s'écoule de quelques microns dans les interstices entre les segments et la pièce ressort avec un léger motif de stries axiales.
Trois variables déterminent la visibilité de cette marque :
- Surface de contact. Une pince à 12 segments répartit mieux la charge qu'une pince à 6. Une pince à alésage rond plein est préférable à un alésage hexagonal ou carré pour les pièces rondes.
- Pression de serrage. Tout mandrin de pince est un coin. Un serrage excessif multiplie la force radiale bien plus rapidement qu'il n'améliore l'adhérence.
- Finition de surface de l'alésage. Les alésages de pince polis miroir réduisent le marquage induit par le frottement, ce qui compte sur les alliages tendres et collants et sur les plastiques qui fluent à froid.
La règle pratique : si vous pouvez voir le motif des segments sous un grossissement de 10x, vous êtes au-dessus de la limite élastique et la pièce s'est déjà déformée.
La comparaison des limites d'élasticité qui guide chaque décision
| Matériau | Limite d'élasticité typique | Fenêtre de serrage relative | Risque de marquage |
|---|---|---|---|
| Aluminium 6061-T6 | ~275 MPa | Modérée | Moyen — stries visibles |
| Aluminium 7075-T6 | ~500 MPa | Plus large | Faible–moyen |
| Laiton de décolletage C360 | ~310 MPa | Modérée | Moyen — brunissage |
| Inox 304 (référence) | ~215 MPa (recuit) | Large (écrouissage) | Faible |
| POM / acétal | ~65 MPa | Étroite | Élevé — fluage à froid |
| PEEK | ~100 MPa | Étroite | Moyen |
| Nylon / PA6 | ~75 MPa | Très étroite | Élevé — fluage |
Notez que l'inox 304 recuit a une limite d'élasticité inférieure à celle de l'aluminium 6061-T6, mais qu'il marque beaucoup moins. La différence réside dans l'écrouissage : l'inox durcit localement sous le segment de pince et résiste à l'écoulement ultérieur, tandis que l'aluminium et le laiton continuent de se déformer. C'est pourquoi « matériau tendre » est en réalité un raccourci pour « faible taux d'écrouissage ».
Quel type de pince convient à l'aluminium, au laiton et aux plastiques ?
Il n'existe pas de pince unique idéale, mais il y a une hiérarchie claire pour chaque famille.
Pinces ER pour le fraisage et les opérations secondaires
Les pinces ER (ER11 à ER50) sont la solution par défaut pour l'aluminium et le laiton sur une fraiseuse ou un mandrin porte-pince. Elles offrent une bonne concentricité — 0,01 mm TIR est courant avec un écrou de qualité — et leur conception à 8–12 segments répartit raisonnablement la charge. Pour l'aluminium, une ER32 ou ER40 avec alésage poli est un choix solide. Pour les plastiques, les pinces ER fonctionnent mais uniquement à couple réduit ; les plastiques fluent sous charge prolongée, de sorte que l'adhérence peut se relâcher sur un cycle long.
Pinces 5C pour le tournage du laiton et de l'aluminium
Les pinces 5C sont la réponse classique pour les pièces tournées en laiton et en aluminium. Le corps 5C est rigide, l'alésage est parfaitement rond, et avec une ébauche 5C d'urgence ou douce, vous pouvez aléser la pince au diamètre exact de la pièce — souvent la plus grande amélioration disponible. Une pince 5C alésée à la cote offre un contact quasi à 360° au lieu d'un contact par arête de segment.
Pinces à ressort et douilles de guidage de type suisse pour petites pièces
Sur les tours de type suisse, la douille de guidage est elle-même une pince, et pour les matériaux tendres, c'est l'élément le plus critique du montage. Une douille de guidage en carbure ou en acier trempé fonctionnant avec un jeu de 0,005 à 0,01 mm sur une barre de laiton ne marquera pas ; une douille usée avec un jeu de 0,03 mm permettra un fouettement de la barre et produira une marque en spirale. Pour les plastiques sur machines suisses, les douilles de guidage en polymère ou en bronze sont courantes.
Mors doux et pinces expansibles pour les surfaces finies
Lorsqu'une surface est déjà finie — aluminium anodisé, laiton poli, face cosmétique visible — aucune pince standard n'est sûre. Utilisez une pince à mors doux, une pince doublée d'uréthane, ou un mandrin expansible qui serre depuis l'alésage. Ceux-ci échangent la concentricité et la force de serrage contre un marquage nul.
| Famille de pince | Meilleure utilisation sur matériau tendre | TIR typique | Risque de marquage |
|---|---|---|---|
| ER (ER11–ER50) | Fraisage, perçage aluminium/laiton | 0,01 mm | Moyen |
| 5C alésage rond | Pièces tournées laiton/aluminium | 0,01–0,02 mm | Faible–moyen |
| Ébauche 5C alésée à la cote | Tout matériau tendre, grande série | 0,005–0,01 mm | Très faible |
| Pince à ressort (tour automatique) | Petites goupilles laiton/aluminium | 0,01 mm | Moyen |
| Douille de guidage suisse | Barre de petit diamètre, plastiques | 0,005 mm | Faible si jeu correct |
| Mors doux / doublé uréthane | Surfaces cosmétiques finies | 0,02–0,05 mm | Négligeable |
Comment régler la pression de serrage pour les matériaux tendres ?
La pression est l'endroit où la plupart des ateliers se trompent, dans les deux sens. Trop peu de pression et la pièce glisse, ce qui est pire qu'une marque — elle met la pièce au rebut et peut endommager l'outil. Trop de pression et vous déformez la pièce.
Pour un mandrin de pince manuel, le « ressenti » n'est pas fiable. Une meilleure approche consiste à partir de la limite d'élasticité du matériau et de la surface de contact :
1. Estimer la surface de contact. Une pince à alésage de 20 mm serrant une pièce de 25 mm de long a environ 1 570 mm² de contact cylindrique nominal, mais les interstices entre segments et les chanfreins réduisent la surface effective à peut-être 60–70 % de cela.
2. Cibler 20–35 % de la limite d'élasticité comme contrainte de contact. Cela vous maintient dans le domaine élastique avec une marge pour les vibrations.
3. Convertir en force et régler le mandrin. Pour un mandrin hydraulique ou pneumatique, il s'agit d'un réglage de pression. Pour un mandrin manuel, utilisez une clé dynamométrique sur la tige de traction ou l'écrou — un proxy répétable de la pression.
Pour une pièce en aluminium 6061-T6 de 20 mm, une contrainte de contact radiale cible d'environ 70 MPa sur une surface effective d'environ 1 000 mm² donne approximativement 70 kN de force radiale — mais celle-ci est répartie sur toute la circonférence, de sorte que la charge par segment est gérable. Le nombre exact dépend de la géométrie de votre pince ; considérez ces valeurs comme des points de départ indicatifs et vérifiez avec un essai de coupe.
Conseils pratiques de pression par matériau
| Matériau | Pression de serrage relative vs acier | Notes |
|---|---|---|
| Aluminium 7075-T6 | 70–80% | Limite d'élasticité plus élevée, tolère plus |
| Aluminium 6061-T6 | 50–65% | Réduire pour parois minces |
| Laiton C360 | 50–65% | Brunissage plutôt qu'empreinte |
| POM / acétal | 25–40% | Risque de fluage sur cycles longs |
| PEEK | 35–50% | Meilleure résistance au fluage |
| Nylon / PA6 | 20–35% | Fluage le plus élevé, refroidir si possible |
Ce sont des réglages relatifs, pas des pressions absolues. Établissez une base sur une pièce rebut, inspectez sous grossissement et ajustez.
Qu'en est-il du faux rond et de la concentricité ?
Le faux rond compte plus sur les matériaux tendres que sur les matériaux durs, pour une raison contre-intuitive : une pièce tendre fléchit sous la force de coupe, et le faux rond amplifie cette flexion. Un TIR de 0,02 mm sur un tube en aluminium à paroi de 1 mm peut produire 0,05 mm de variation d'épaisseur de paroi après tournage, car l'outil repousse la paroi mince au lieu de couper proprement.
Maintenez le faux rond à 0,01 mm TIR ou mieux pour les travaux sur matériaux tendres. Cela signifie :
- Un cône de pince propre et non endommagé — un seul copeau incrusté dans le cône fausse le faux rond de quelques microns.
- Un écrou serré au couple spécifié, pas excessivement. Un serrage excessif d'un écrou ER déforme la pince et augmente le faux rond.
- Une pince adaptée au diamètre réel de la barre ou de la pièce, pas à la taille nominale la plus proche. Les pinces ER ont une plage de compression de 1 mm ; utiliser une pince de 12 mm sur une pièce de 11,2 mm est une garantie de mauvaise concentricité et de serrage inégal.
Pour les pièces à paroi mince en particulier, l'interaction entre le faux rond et la déflexion de la paroi est la source d'erreur dominante — voir nos notes sur le maintien d'œuvre par pinces pour pièces à paroi mince pour la géométrie complète.
Comment l'usure des pinces modifie-t-elle les résultats sur matériaux tendres ?
Une pince usée est un problème pour les matériaux tendres avant d'être un problème pour les matériaux durs. L'usure se manifeste par :
- Surfaces d'alésage polies ou grippées — le frottement augmente, le marquage s'aggrave.
- Élargissement des interstices entre segments — la surface de contact diminue, donc vous compensez avec plus de pression, ce qui marque davantage.
- Usure du cône — le faux rond augmente et la pince ne se met plus en place de manière répétable.
Inspectez les pinces utilisées sur l'aluminium et le laiton mensuellement, ou tous les 5 000 à 10 000 cycles. Tenez la pince à la lumière : si vous voyez la lumière à travers les interstices entre segments lorsqu'une pièce est insérée, la pince est usée. Notre guide sur les schémas d'usure des pinces couvre les signatures spécifiques à rechercher.
Pour les plastiques, l'usure concerne moins la pince que la contamination. Les copeaux et la poussière de plastique s'incrustent dans l'alésage et agissent comme un abrasif. Nettoyez les pinces entre les travaux et gardez un jeu dédié aux plastiques si le volume le justifie.
Quand faut-il passer à une solution dédiée aux matériaux tendres ?
Les pinces standard ont un plafond. Passez à une solution dédiée lorsque l'un de ces cas s'applique :
- La pièce est cosmétique ou déjà finie.
- L'épaisseur de paroi est inférieure à 1,5 mm sur aluminium ou laiton, ou inférieure à 3 mm sur plastiques.
- Le matériau est un polymère à faible dureté, une mousse ou un composite.
- Le temps de cycle est suffisamment long pour que le fluage devienne un facteur (typiquement plus de 5 minutes de serrage continu).
- Le volume est suffisant pour qu'une pince alésée à la cote soit rentable.
Les options dédiées incluent les ébauches 5C alésées à la cote, les pinces doublées d'uréthane, les mandrins expansibles et les mors doux usinés au profil de la pièce. Chacune échange du temps de réglage contre la répétabilité et l'absence de marquage.
Adapter la solution au travail
| Situation | Approche recommandée |
|---|---|
| Pièce tournée en aluminium, paroi de 3 mm | Pince 5C alésée à la cote |
| Goupille en laiton, grande série | Pince à ressort, pression réduite |
| Aluminium anodisé, cosmétique | Pince doublée d'uréthane ou mors doux |
| Douille POM, paroi de 2 mm | Mandrin expansible, basse pression |
| Barre de laiton suisse, 6 mm | Douille de guidage carbure, jeu de 0,005 mm |
| Pièces tendres variées en petite série | Pince ER, alésage poli, couple réduit |
Le mandrin porte-pince lui-même compte-t-il ?
Oui — de manière significative. Une pince ne vaut que par le mandrin qui la ferme. Deux facteurs dominent :
Mécanisme de fermeture. Un mandrin hydraulique ou pneumatique applique la force de manière uniforme et répétable, ce qui est exactement ce dont les matériaux tendres ont besoin. Un mandrin à écrou manuel dépend du couple de l'opérateur, qui varie. Si vous travaillez des matériaux tendres en volume, un mandrin motorisé vaut l'investissement. Voir notre gamme de mandrins motorisés pour machines suisses pour les options compactes utilisées sur les tours à tête mobile.
État et géométrie du cône. Un mandrin porte-pince avec un cône usé ou endommagé ne fermera pas la pince uniformément, produisant un serrage lobé qui marque les pièces tendres sur seulement deux ou trois segments. Inspectez le cône au bleu de Prusse à chaque changement de pince.
Pour le fraisage, le porte-outil compte tout autant : un mandrin porte-pince ER avec un écrou équilibré et un alésage poli donne des résultats nettement meilleurs sur l'aluminium qu'un porte-outil générique.
Une note sur les barres et les douilles de guidage
Pour le travail de type suisse sur laiton et aluminium, la douille de guidage est le premier point de contact et le premier endroit où le marquage apparaît. L'alésage de la douille doit correspondre étroitement au diamètre de la barre — typiquement un jeu de 0,005 à 0,01 mm pour le laiton, légèrement plus pour l'aluminium afin de permettre la dilatation thermique. Une douille trop serrée grippera et gallera la barre ; trop lâche et la barre fouettera, produisant une marque en spirale et une mauvaise concentricité.
Les douilles en polymère et en bronze sont courantes pour les plastiques sur machines suisses. Elles s'usent plus vite que le carbure mais ne marquent jamais.
Comment BQUQ aborde le maintien d'œuvre des matériaux tendres

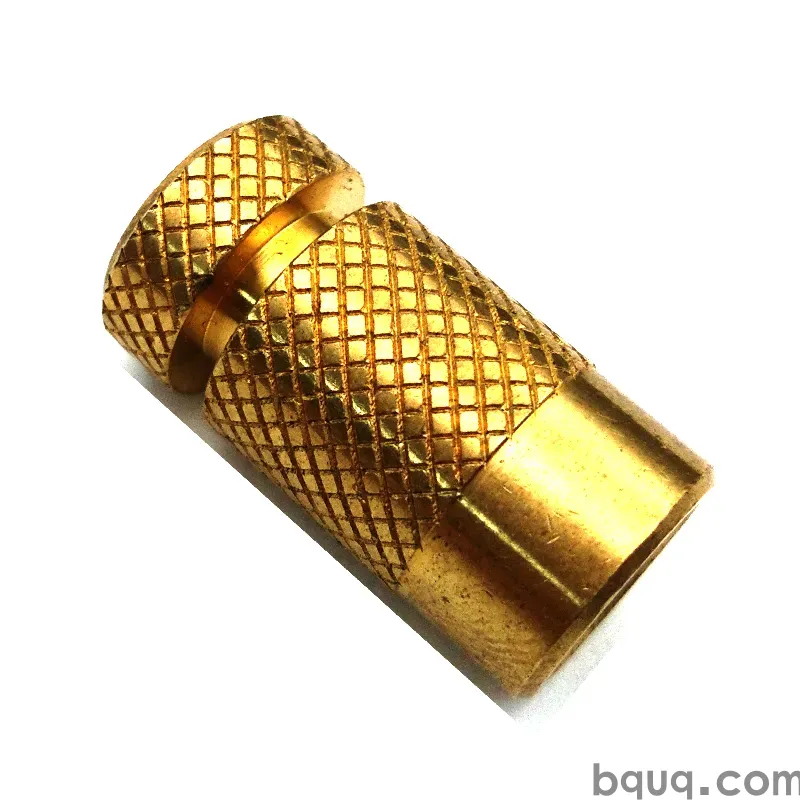

BQUQ réalise de l'usinage CNC à ±0,005 mm, de l'emboutissage des métaux, des ressorts sur mesure et de la production de dissipateurs thermiques sur quatre lignes de production dans une usine à Dongguan, sous ISO9001. Les travaux sur matériaux tendres — boîtiers en aluminium, raccords en laiton, composants en POM et PEEK — sont courants, et le maintien d'œuvre est spécifié par travail plutôt que par défaut.
Parce que l'usine est en direct de la source, nous pouvons aléser une pince dédiée à la géométrie de votre pièce sans marge d'outillage tierce. Le MOQ est flexible, donc une petite série de matériaux tendres est viable, et les devis reviennent en 12 heures ouvrées.
Questions fréquentes
Q : Puis-je utiliser des pinces ER standard sur l'aluminium sans marquer ?
R : Oui, dans certaines limites. Utilisez une pince ER à alésage poli dimensionnée au diamètre réel de la pièce, maintenez le faux rond à 0,01 mm TIR et réduisez le couple de serrage d'environ 35 à 50 % par rapport à l'acier. Inspectez la première pièce sous grossissement 10x. Si vous voyez des stries de segments, la pièce a atteint sa limite d'élasticité — passez à une pince alésée à la cote ou à des mors doux.
Q : Quelle est la meilleure pince pour les pièces tournées en laiton ?
R : Une pince 5C, idéalement alésée au diamètre exact de la pièce, est le meilleur choix pour le laiton. Le laiton brunit plutôt qu'il ne s'empreint, de sorte qu'une pince légèrement usée se manifeste par un anneau poli plutôt qu'une rayure. Gardez l'alésage propre et maintenez la pression à 50–65 % de ce que vous utiliseriez sur de l'acier.
Q : Comment serrer des pièces en plastique sans les écraser ?
R : Réduisez la pression de serrage à 20–40 % de votre base acier, maximisez la surface de contact et gardez un temps de serrage court car les plastiques fluent. Pour les pièces en plastique à paroi mince ou cosmétiques, utilisez un mandrin expansible qui serre depuis l'alésage, ou une pince doublée d'uréthane. Refroidissez la pièce si le temps de cycle est long.
Q : Pourquoi ma pièce en aluminium ressort-elle ovale ?
R : Presque toujours une pression de serrage excessive combinée à des parois minces. La pince comprime la pièce en une ellipse, et la force de coupe enlève ensuite la matière de manière inégale. Réduisez la pression, augmentez la surface de contact de la pince et envisagez de soutenir l'alésage avec un mandrin expansible pendant le tournage.
Q : À quelle fréquence dois-je remplacer les pinces utilisées sur matériaux tendres ?
R : Inspectez mensuellement ou tous les 5 000 à 10 000 cycles. Remplacez lorsque l'alésage est poli ou grippé, lorsque les interstices entre segments s'élargissent visiblement, ou lorsque le faux rond dépasse 0,02 mm TIR. Les matériaux tendres accélèrent l'usure car les copeaux s'incrustent dans l'alésage et agissent comme un abrasif — nettoyez les pinces entre les travaux.
