Réponse courte : Les ressorts automobiles se divisent en trois familles fonctionnelles — les ressorts de soupape qui doivent survivre à des milliards de cycles à forte contrainte, les ressorts de rappel qui doivent fournir une force reproductible sur des millions de courses courtes, et les ressorts de capteur qui doivent maintenir une charge précise et stable avec presque aucune course. Les ressorts de soupape typiques utilisent du fil trempé à l'huile ou du fil chrome-silicium avec grenaillage et précontrainte à chaud ; les ressorts de rappel utilisent souvent de l'acier inoxydable ou du fil de musique ; les ressorts de capteur utilisent généralement de l'acier inoxydable pour la résistance à la corrosion et une faible interférence magnétique. BQUQ produit les trois dans une seule usine ISO9001 à Dongguan, en maintenant ±0,005 mm sur les composants usinés CNC liés aux ressorts et en chiffrant les programmes de ressorts sur mesure dans les 12 heures ouvrables.

Que font réellement les ressorts automobiles à l'intérieur d'un véhicule ?

Une voiture moderne contient des centaines de ressorts. La plupart sont invisibles pour l'acheteur, mais chacun d'eux est une pièce critique pour la sécurité ou le fonctionnement. Ils se répartissent en trois grandes fonctions :

• Stocker et libérer de l'énergie — ressorts de soupape, ressorts d'embrayage, ressorts de rappel de frein.
• Maintenir une position ou une précharge — ressorts de capteur, ressorts de connecteur, ressorts de siège et de garniture.
• Ramener un mécanisme à un état connu — ressorts de rappel de papillon, ressorts de rappel de pédale, ressorts de rappel d'actionneur.

Le problème d'ingénierie est différent pour chacun. Un ressort de soupape doit endurer une contrainte cyclique extrême à haute température. Un ressort de rappel doit être bon marché, constant et fiable sur une longue durée de vie avec de petites déflexions. Un ressort de capteur doit être dimensionnellement stable et chimiquement inerte, car un ressort de capteur qui dérive devient une lecture de capteur qui dérive.

Pourquoi les trois familles sont spécifiées différemment

Ce tableau est tout l'article en miniature. Tout ce qui suit développe une ligne à la fois.

Ressorts de soupape : le ressort le plus sollicité du moteur

Un ressort de soupape se situe entre la culasse et la retenue, fermant la soupape contre le profil de came des milliers de fois par minute. À 6 000 tr/min sur un moteur à quatre temps, chaque ressort de soupape effectue environ 3 000 cycles par minute — environ 180 000 cycles par heure de conduite.

Choix du matériau

L'acier allié chrome-silicium (souvent appelé chrome-silicium ou CrSi) est la norme pour les ressorts de soupape de moteur à essence car il combine une haute résistance à la fatigue avec une bonne résistance à l'affaissement à température élevée. L'acier au carbone trempé à l'huile est utilisé pour les applications à faible contrainte et à moindre coût. Pour les niches à service extrême ou à haute température, des alliages spéciaux apparaissent, et nous couvrons cette famille séparément dans nos notes sur les ressorts en Hastelloy et Inconel.

Les trois procédés qui font survivre un ressort de soupape

1. Grenaillage — bombarder la surface avec un média contrôlé induit une contrainte résiduelle de compression, ce qui retarde l'amorçage des fissures de fatigue. C'est l'étape de processus à plus fort levier sur un ressort de soupape.

2. Précontrainte à chaud (hot preset / scragging) — le ressort est comprimé à une hauteur prescrite à température afin que les premiers cycles de « fluage » se produisent à l'usine, et non dans le moteur. Nous décrivons la mécanique dans notre article sur le procédé de précontrainte à chaud.

3. Meulage et orientation — des extrémités fermées et meulées donnent une surface d'appui plane et maintiennent le ressort d'aplomb sous charge.

Ce qu'il faut spécifier sur un dessin de ressort de soupape

Les tolérances ci-dessus sont indicatives pour les ressorts automobiles de série. Des plages plus serrées sont possibles mais coûteuses et doivent être justifiées par la sensibilité du moteur, non par habitude.

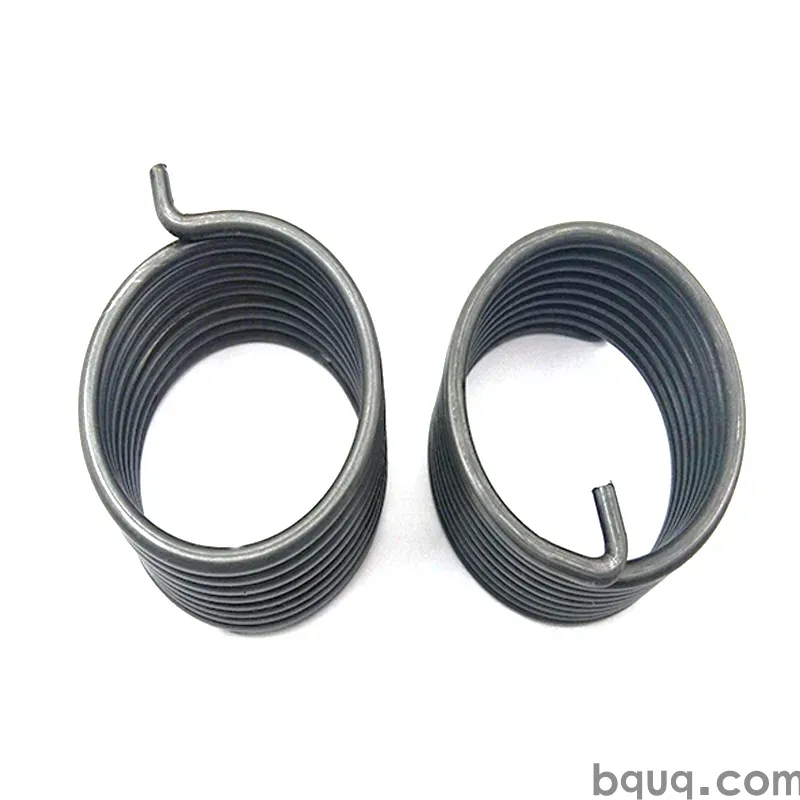

Ressorts de rappel : des pièces bon marché aux modes de défaillance coûteux

Les ressorts de rappel sont partout — corps de papillon, pédales de frein et d'embrayage, mécanismes de frein de stationnement, loquets de siège, poignées de porte, bras d'actionneur, trappes de recharge de VE. Ils sont généralement à faible contrainte, mais ils sont aussi généralement la pièce que personne ne revalide, ce qui explique précisément pourquoi ils échouent sur le terrain.

Les trois risques réels

• Fluage permanent. Un ressort de rappel comprimé à bloc ou presque lors de l'assemblage perd de la longueur libre et cesse de revenir. C'est une erreur de conception, pas de fabrication, et c'est la plainte la plus courante que nous voyons sur les ressorts de rappel.
• Corrosion. Les ressorts de bas de caisse, de compartiment moteur et de cavité de porte subissent des brouillards salins, de la condensation et des produits chimiques routiers. Le fil de musique sans revêtement rouille. L'inox ou l'acier au carbone plaqué est la solution.
• Usure aux extrémités. Un ressort de rappel avec une extrémité non meulée frottant sur un support embouti abrase les deux pièces.

Choisir entre fil de musique, inoxydable et acier au carbone plaqué

Pour les ressorts de rappel en inoxydable à haute résistance, les nuances à durcissement par précipitation valent le surcoût ; nous les comparons dans notre guide sur l'acier à ressort 17-7PH.

Règles de conception qui préviennent les défaillances des ressorts de rappel

• Maintenir la déflexion maximale de travail en dessous d'environ 60–70 % de la déflexion à hauteur solide. Des valeurs plus élevées invitent au fluage.
• Utiliser des extrémités fermées, et meulées si le ressort appuie sur une surface dure et plane.
• Spécifier une charge à une longueur définie, pas seulement une longueur libre. La longueur libre seule ne contrôle pas la force que le mécanisme ressent réellement.
• Donner au ressort une tige de guidage ou un alésage de logement pour qu'il ne puisse pas flamber.

Ressorts de capteur : charge de précision, course minimale

Les ressorts de capteur sont la famille la moins glamour et la plus sensible aux tolérances. Ils apparaissent dans les capteurs de pression, les capteurs de position, les capteurs de course de pédale, les capteurs d'occupation de siège et les systèmes de contact de connecteur. Leur rôle est de maintenir une force définie contre un élément de détection ou une cible mobile, avec le moins de variation possible en température et dans le temps.

Pourquoi ils sont spécifiés en inoxydable

Trois raisons dominent :

1. Résistance à la corrosion — les capteurs vivent dans les compartiments moteur, les passages de roue et les emplacements de bas de caisse.

2. Faible perméabilité magnétique — les inoxydables 302 et 304 sont effectivement non magnétiques à l'état recuit, donc ils ne perturbent pas la détection à effet Hall ou inductive.

3. Module stable et faible fluage — la charge ne doit pas dériver sur une durée de vie de véhicule de 15 ans.

Ce qui contrôle réellement la précision d'un ressort de capteur

• Tolérance du diamètre du fil. La raideur évolue avec la puissance quatrième du diamètre du fil. Une erreur de 1 % sur le diamètre du fil correspond à environ 4 % d'erreur de raideur. C'est pourquoi les ressorts de capteur exigent un contrôle plus strict du fil entrant que les ressorts d'usage général.
• Contrôle du diamètre de bobine. La raideur évolue inversement au cube du diamètre moyen de bobine.
• Nombre de spires actives. La raideur évolue inversement au nombre de spires actives — notre article sur les spires actives détaille les règles de comptage, qui sont une source fréquente de discordance dans les demandes de devis.
• Condition des extrémités. Des extrémités fermées, meulées et dressées donnent la hauteur installée la plus reproductible.
• Indice de contrainte. Un indice de ressort élevé (D/d) rend le ressort sensible aux petits décalages dimensionnels. Notre article sur l'indice de ressort et la contrainte explique le compromis entre indice, contrainte et fabricabilité.

Tolérance de charge : ce qui est réaliste

Les plages sont typiques et dépendent de la géométrie, de la taille du fil et de l'application ou non d'un essai à 100 %. Une plage de ±3 % sur un petit ressort de capteur implique presque toujours un tri de charge à 100 % plutôt qu'une pure revendication de capacité de fabrication.

Comment BQUQ fabrique les ressorts automobiles

BQUQ est une usine de fabrication de précision ISO9001 à Dongguan, en Chine, exploitant quatre lignes de production sous un même toit : usinage CNC, emboutissage des métaux, ressorts sur mesure et production de dissipateurs thermiques. Cette combinaison est importante pour le travail automobile car un ressort est rarement expédié seul — il est expédié dans un support, une retenue, un boîtier ou un clip embouti.

Flux de processus pour un programme de ressorts automobiles

1. Examen de la demande de devis — dessin, points de charge, matériau, finition de surface, volume annuel. Devis émis dans les 12 heures ouvrables.

2. Retour DFM — nous signalons les problèmes d'indice, de contrainte, de marge de hauteur solide et de condition d'extrémité avant l'outillage.

3. Sélection du fil — lots certifiés, avec vérification du diamètre sur les programmes de ressorts de capteur et de soupape.

4. Bobinage — formeurs de ressorts CNC pour les géométries de compression, d'extension et de torsion.

5. Opérations secondaires — détente, grenaillage, précontrainte à chaud, meulage des extrémités, placage ou revêtement en poudre.

6. Inspection — dimensionnelle, charge à longueur, longueur libre, équerrage et, si nécessaire, échantillonnage en fatigue ou brouillard salin.

7. Emballage et documentation — traçabilité des lots, rapports d'inspection, dossiers documentaires de type PPAP sur demande.

Où les quatre lignes se combinent

S'approvisionner en ressort, support embouti et siège usiné auprès d'une seule usine élimine les disputes d'empilement de tolérances qui apparaissent lorsque trois fournisseurs s'accusent mutuellement.

Matériaux et finitions pour le service automobile des ressorts

Les finitions pour le service automobile comprennent le placage au zinc, le zinc-nickel, le nickel, l'oxydation noire et le revêtement en poudre. L'épaisseur du revêtement doit être prise en compte dans les dimensions de la bobine — un revêtement de 15 µm sur un fil de 1 mm représente un changement de diamètre de 3 % et un décalage de raideur mesurable. Nous couvrons les compromis dans notre article sur le placage et revêtement en poudre des ressorts.

Essais et validation : ce qu'il faut demander à votre fournisseur

Pour les programmes automobiles, le dossier d'inspection est généralement aussi important que la pièce. Une demande de base raisonnable :

• Certification matière avec numéro de coulée
• Rapport dimensionnel sur le diamètre du fil, le diamètre de bobine, la longueur libre et l'équerrage
• Charge à des longueurs spécifiées, avec taille d'échantillon indiquée
• Dureté et, le cas échéant, microstructure
• Vérification de la couverture de grenaillage (intensité Almen) pour les ressorts de soupape
• Heures de brouillard salin pour les pièces revêtues
• Essais de fatigue ou de cycles pour les ressorts liés à la sécurité

Soyez explicite sur la taille d'échantillon et les critères d'acceptation dans la demande de devis. « Testé en charge » sans taille d'échantillon ni plage de tolérance indiquée n'est pas une spécification.

Questions fréquentes

Q : En quel matériau les ressorts de soupape automobiles sont-ils généralement fabriqués ?

R : L'acier allié chrome-silicium est le matériau de ressort de soupape le plus courant car il offre un bon équilibre entre résistance à la fatigue, résistance à l'affaissement et coût à des températures moteur élevées. L'acier au carbone trempé à l'huile couvre les moteurs à faible contrainte, tandis que le chrome-vanadium et les alliages spéciaux apparaissent dans les applications robustes ou à haute température. Presque tous les ressorts de soupape de série sont grenaillés et précontraints à chaud pour stabiliser la charge avant leur mise en service.

Q : Un ressort de rappel peut-il être remplacé par une version en acier inoxydable sans reconception ?

R : Pas directement. Les nuances inoxydables ont généralement un module plus faible et une contrainte admissible différente de celle du fil de musique, donc une substitution directe modifie généralement à la fois la raideur et la charge à longueur. Si la résistance à la corrosion est l'objectif, soit adaptez la géométrie de bobine pour correspondre à la raideur, soit conservez la conception en acier au carbone et ajoutez un placage zinc-nickel ou un revêtement en poudre. Vérifiez toujours la marge de hauteur solide après tout changement de matériau.

Q : Pourquoi les ressorts de capteur nécessitent-ils des tolérances plus serrées que les autres ressorts ?

R : Parce que le capteur lit la force appliquée par le ressort, donc la variation du ressort devient une erreur de mesure. La raideur dépend de la puissance quatrième du diamètre du fil et du cube du diamètre de bobine, donc de petits décalages dimensionnels produisent de grands décalages de charge. Les ressorts de capteur sont donc fabriqués à partir de lots de fil plus serrés, inspectés à 100 % pour la charge à longueur si nécessaire, et spécifiés en inoxydable à faible perméabilité pour éviter de perturber les éléments de détection magnétiques.

Q : Combien de temps faut-il pour obtenir un devis sur des ressorts automobiles sur mesure ?

R : BQUQ émet des devis dans les 12 heures ouvrables pour les demandes de devis standard de ressorts sur mesure soumises avec un dessin, des points de charge, un matériau, une finition et un volume annuel. Les délais de prototype et d'échantillon dépendent de l'outillage et de la disponibilité des matériaux, tandis que les délais de production dépendent du volume et des opérations secondaires telles que le grenaillage, la précontrainte à chaud ou le placage. Un retour DFM plus précoce raccourcit tout le cycle plus que n'importe quelle étape de processus individuelle.

Q : Quelle est la quantité minimale de commande pour les ressorts automobiles ?

R : BQUQ travaille avec des MOQ flexibles, ce qui signifie que le minimum pratique dépend de la taille du fil, de l'outillage et de la nécessité d'opérations secondaires. De petits lots de prototype et de validation sont possibles, et le prix unitaire s'améliore à mesure que le volume augmente. Pour les programmes automobiles, nous recommandons de chiffrer ensemble les volumes de prototype, de validation et de production afin que la gamme de fabrication soit fixée une fois pour toutes et ne change pas entre les phases.
