Dévidoirs à bande et gestion des bobines : la précision qui fixe la tolérance
Réponse courte : Ce n'est pas la matrice qui fixe votre tolérance — c'est le dévidoir. Une matrice progressive ne peut couper que là où la bande se trouve réellement, donc chaque erreur d'avance devient une erreur dimensionnelle. Sur une ligne à grande vitesse typique, un dévidoir à rouleaux asservi maintient une répétabilité de longueur d'avance de ±0,05 mm sur une bande de 0,20 à 0,50 mm, tandis qu'un dévidoir pneumatique dérive à ±0,15 mm ou pire à mesure que la vitesse augmente. Ajoutez la courbure de bobine, le cambrure et un mauvais contrôle de boucle, et vous pouvez perdre encore 0,10 mm avant que la bande n'entre dans la première station. Si votre plan exige ±0,05 mm sur une caractéristique emboutie, le dévidoir, le redresseur et la boucle doivent être spécifiés à environ un tiers de ce budget — sinon la presse ne fait qu'emboutir de la ferraille plus vite.
Pourquoi la précision d'avance fixe-t-elle la tolérance d'une pièce emboutie ?
Dans une matrice progressive, chaque station est un outil fixe. Le poinçon, le pilote, l'insert — aucun ne bouge pour suivre la matière. C'est la bande qui bouge. Ainsi, la position de la bande au moment de la fermeture est la plus grande variable de tout le processus.
C'est pourquoi la tolérance sur une pièce emboutie est en réalité un empilement de quatre éléments :
1. Précision de fabrication de la matrice — typiquement ±0,005 mm à ±0,010 mm sur les inserts critiques.
2. Déformation de la presse et de la matrice sous charge — varie avec le tonnage et la rigidité du bâti.
3. Position de la bande à la fermeture — déterminée par le dévidoir, le redresseur et la boucle.
4. Comportement du matériau — retour élastique, variation d'épaisseur, plage de dureté.
La plupart des acheteurs consacrent toute leur attention d'ingénierie au point 1 et presque aucune au point 3. Pourtant, le point 3 est celui qui change d'heure en heure, de bobine en bobine et de vitesse en vitesse.
Une règle utile : n'allouez pas plus d'un tiers de la tolérance totale de la pièce à l'erreur d'avance. Pour une caractéristique à ±0,05 mm, cela signifie que le système d'avance doit tenir environ ±0,017 mm. C'est un dévidoir asservi avec retour d'information en boucle fermée, un dégagement de pilote correctement réglé et un redresseur qui élimine réellement la courbure de bobine — pas un dévidoir mécanique avec un cliquet et un espoir.
Comment fonctionne réellement un dévidoir à bande ?
Il existe trois familles couramment utilisées, et elles se comportent très différemment à mesure que la vitesse augmente.
Dévidoirs pneumatiques
Un serre-joint saisit la bande, un vérin la pousse vers l'avant sur une course fixe, le serre-joint se relâche et le mécanisme se rétracte. La longueur d'avance est réglée mécaniquement par une butée. Ils sont bon marché, robustes et tolérants aux bandes sales. Leur faiblesse est la vitesse : le temps de cycle est limité par le vérin, et la répétabilité se dégrade au-delà d'environ 150 à 200 coups par minute. La répétabilité typique est de ±0,10 mm à ±0,20 mm, et elle dérive avec la pression d'air et la température.
Dévidoirs mécaniques (à came)
Entraînés par le vilebrequin de la presse, donc la longueur d'avance est synchronisée avec la course par définition. Très répétables à vitesse fixe, mais la longueur d'avance change si vous changez la course, et ils ne peuvent pas être ajustés en cours de fonctionnement. Idéaux pour les travaux simples, à grand volume et à faible précision.
Dévidoirs à rouleaux asservis
Un servomoteur entraîne les rouleaux via un contrôleur avec retour codeur. La longueur d'avance est un nombre que vous tapez, l'accélération est programmable, et le contrôleur peut compenser l'étirement de la bande et le timing de dégagement du pilote. C'est la norme pour l'emboutissage progressif de précision. Sur bande mince avec un bon contrôle de boucle, une répétabilité de ±0,03 mm à ±0,05 mm est réaliste ; le facteur limitant est généralement la bande, pas le dévidoir.
| Type de dévidoir | Répétabilité d'avance typique | Plafond de vitesse pratique | Meilleure application |
|---|---|---|---|
| Pneumatique | ±0,10–0,20 mm | ~150–200 cpm | Pièces simples, tolérance large, faible volume |
| Mécanique / à came | ±0,05–0,10 mm | Élevé, course fixe | Flans simples à grand volume |
| Rouleaux asservis | ±0,03–0,05 mm | Élevé, programmable | Matrices progressives de précision, bornes, contacts |
| Asservi + dégagement pilote + contrôle de boucle | ±0,02–0,03 mm réalisable | Élevé | Travaux progressifs à tolérance serrée |
Les chiffres sont des valeurs industrielles typiques pour une bande de 0,20 à 0,50 mm ; les performances réelles dépendent du matériau, de la lubrification et du réglage.
Gestion des bobines : la moitié du problème pour laquelle personne ne chiffre
Un dévidoir ne peut alimenter que ce que le redresseur lui donne. Si la bande arrive aux rouleaux avec une courbure résiduelle, une cambrure ou un bord qui vagabonde, le dévidoir mesure une cible mouvante.
Courbure de bobine et pourquoi c'est important
La bande enroulée sur une bobine conserve une courbure. Si cette courbure n'est pas éliminée, la bande ne repose pas à plat dans la matrice — elle se bombe, et le bombement modifie la longueur d'avance effective entre la surface supérieure et la surface inférieure. Sur une bande de 0,30 mm avec une courbure visible, cela seul peut coûter 0,05 à 0,10 mm de précision de position au pilote.
Un redresseur avec un diamètre de rouleau suffisant et suffisamment de rouleaux (typiquement 7 à 9 pour bande mince, plus pour matériau à haute résistance) élimine la courbure. Les redresseurs sous-dimensionnés — courants sur les lignes bon marché — plient la bande mais ne l'aplatissent pas.
Contrôle de boucle
Entre le redresseur et le dévidoir, il doit y avoir une boucle libre. La boucle absorbe la différence entre le déroulement continu du dérouleur et la demande intermittente du dévidoir. Sans boucle, le dévidoir lutte contre l'inertie du dérouleur et la tension de la bande oscille. Avec une boucle correctement dimensionnée et un danseur ou un capteur photoélectrique, la tension reste proche de zéro et la répétabilité d'avance s'améliore nettement.
Dérouleur et poids de bobine
Des bobines plus lourdes signifient moins de changements de bobine et une meilleure disponibilité, mais aussi plus d'inertie. Une bobine de 1 000 kg sur un dérouleur léger dépassera et rétro-alimentera. Adaptez la capacité du dérouleur au poids de la bobine, et utilisez un dérouleur motorisé avec freinage plutôt qu'un mandrin à rotation libre.
| Élément de gestion de bobine | Ce qu'il contrôle | Symptôme en cas de défaut |
|---|---|---|
| Nombre et diamètre des rouleaux du redresseur | Élimination de la courbure | Bombement, engagement de pilote incohérent |
| Contrôle de boucle / danseur | Tension de bande au dévidoir | Dérive de longueur d'avance avec la vitesse |
| Freinage du dérouleur | Contre-tension et dépassement | Avances courtes, plis de bande |
| Guide de bord / rouleaux de guidage | Position latérale | Frappes décentrées, bavure unilatérale |
| Applicateur de lubrifiant | Frottement et usure de matrice | Grippage, arrachement, variation d'épaisseur |
À quoi ressemble une erreur d'avance sur une pièce réelle ?
L'erreur d'avance se manifeste rarement par « la pièce est 0,1 mm trop courte ». Elle se manifeste par une famille de défauts que les ingénieurs diagnostiquent souvent à tort comme des problèmes de matrice.
- Marques de pilote ou trous de pilote allongés. Le pilote essaie de ramener la bande en position. Si le pilote fait un vrai travail à chaque coup, la précision d'avance est déjà hors budget.
- Hauteur de bavure incohérente d'un côté. Désalignement latéral, pas un poinçon émoussé.
- Dérive progressive dans une pièce multi-stations. Erreur d'avance cumulée entre les stations.
- Pièces courtes ou longues intermittentes sans changement de matrice. Problème classique de contrôle de boucle ou de freinage du dérouleur.
- Pics de rebut après un changement de bobine. Nouvelle bobine, courbure différente, mêmes réglages.
Si un défaut apparaît et disparaît sans que personne ne touche à la matrice, suspectez le système d'avance avant de démonter l'outil. Une approche structurée — la même que celle utilisée dans notre plan qualité d'emboutissage des métaux — commence par l'enregistrement de la longueur d'avance en fonction du nombre de coups.
Comment spécifier un système d'avance qui tient la tolérance ?
Partez du plan et remontez.
1. Identifiez la tolérance de caractéristique la plus serrée. Pas la tolérance du cartouche — la dimension critique réelle.
2. Divisez par trois. C'est votre budget d'erreur d'avance.
3. Vérifiez la bande. Épaisseur, largeur, trempe, et si le laminoir la fournit avec une cambrure contrôlée.
4. Dimensionnez le redresseur pour le matériau, pas pour la largeur de bobine.
5. Dimensionnez la boucle pour que la tension au dévidoir soit effectivement nulle.
6. Spécifiez une avance asservie avec dégagement de pilote. Le pilote doit confirmer la position, pas la créer.
7. Vérifiez avec un essai de capabilité. 30+ pièces, mesurez la caractéristique critique, calculez le Cpk. Ciblez 1,33 minimum, 1,67 pour les pièces critiques de sécurité.

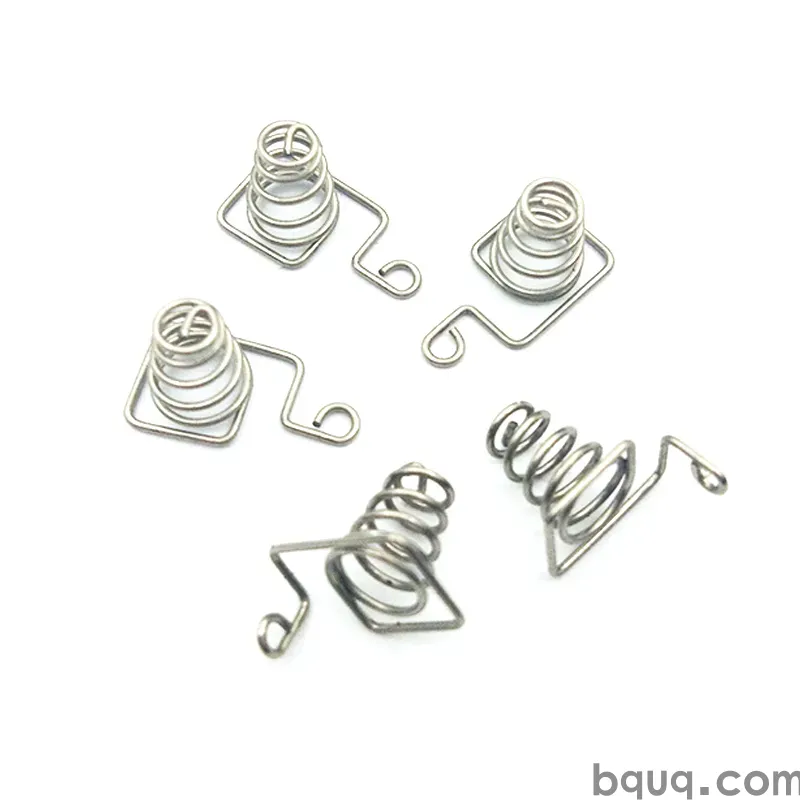

Pour les pièces où le budget d'avance est réellement serré — broches de connecteur, ressorts de contact, géométries de bornes — c'est la différence entre un processus qui tourne et un processus qui vous combat. Nos bornes et contacts emboutis se situent exactement dans cette bande, et la spécification du dévidoir fait partie de la conversation de devis, pas d'une réflexion après coup.
Le type de presse change-t-il l'exigence d'avance ?
Oui, et c'est là que la sélection presse hydraulique vs mécanique interagit avec la précision d'avance.
Une presse mécanique fonctionne à une cadence de course fixe, donc le dévidoir voit un cycle de demande prévisible. Une presse hydraulique peut avoir un temps d'arrêt au point mort bas, ce qui est excellent pour le matriçage et le formage, mais le timing de course est moins rigide. Les systèmes d'avance asservis gèrent les deux, mais le profil d'accélération doit être réglé par presse. Un dévidoir réglé sur une presse mécanique et déplacé sur une presse hydraulique sans réglage montrera une dérive d'avance.
La conséquence pratique : si vous choisissez une presse pour un travail progressif de précision, choisissez le système d'avance en même temps. Acheter la presse d'abord et le dévidoir ensuite, c'est ainsi que la tolérance se perd.
Qu'en est-il du délai de l'outillage et des décisions d'avance ?
La spécification du système d'avance fait partie de la revue d'outillage, pas après. Si la matrice est conçue avec un pilote qui suppose une position de bande à ±0,02 mm et que la ligne ne peut livrer que ±0,08 mm, la matrice sera blâmée pour un problème de processus. Notre décomposition du délai d'outillage d'emboutissage couvre les étapes de revue où l'avance et la gestion des bobines doivent être verrouillées.
Chez BQUQ, les quatre lignes de production fonctionnent dans une seule usine à Dongguan sous ISO9001, avec usinage CNC à ±0,005 mm pour les inserts et fixations de matrices. Cette colocalisation compte ici : quand un problème d'avance s'avère être une dimension d'insert de matrice, la solution est à quelques mètres, pas à un océan. Les devis reviennent en 12 heures ouvrées, et le MOQ est flexible — y compris pour les builds de développement où le système d'avance est encore en cours de validation.
Questions fréquentes
Q : Quelle précision d'avance me faut-il pour une caractéristique emboutie à ±0,05 mm ?
R : Budgetisez environ un tiers de la tolérance de la caractéristique pour l'erreur d'avance, soit environ ±0,017 mm. En pratique, cela signifie un dévidoir à rouleaux asservi avec retour en boucle fermée, un redresseur dimensionné pour éliminer la courbure de bobine, et une tension de bande quasi nulle aux rouleaux d'avance. Les dévidoirs pneumatiques ne peuvent pas tenir cela. Confirmez avec un essai de capabilité de 30 pièces et visez un Cpk de 1,33 ou mieux avant de lancer en production.
Q : Pourquoi mes pièces dérivent-elles courtes après un changement de bobine ?
R : Presque toujours la courbure de bobine ou le freinage du dérouleur. Une nouvelle bobine a une courbure résiduelle et une inertie différentes, donc la tension de boucle change et le dévidoir voit effectivement une bande différente. Vérifiez les réglages du redresseur par rapport à la nouvelle bobine, assurez-vous que la boucle est réellement libre au dévidoir, et confirmez que le frein du dérouleur tient plutôt que de tourner librement. Enregistrez la longueur d'avance en fonction du nombre de coups pour confirmer.
Q : Un dévidoir asservi peut-il corriger une matrice conçue pour un dévidoir mécanique ?
R : En partie. Un dévidoir asservi améliore la répétabilité et permet de régler l'accélération et le timing de dégagement du pilote, ce qui récupère souvent 0,05 à 0,10 mm de précision de position. Mais il ne peut pas compenser une matrice dont le pilote fait le travail de localisation, ni un redresseur trop petit pour le matériau. Si la conception de la matrice suppose une précision d'avance que la ligne ne peut pas fournir, l'outil doit être révisé, pas seulement un nouveau dévidoir.
Q : Combien de rouleaux de redresseur me faut-il pour une bande mince ?
R : Pour une bande de 0,20 à 0,50 mm, sept à neuf rouleaux sont typiques ; un matériau à haute résistance ou plus épais peut en nécessiter plus. Le nombre de rouleaux importe moins que le diamètre des rouleaux et la capacité de régler les derniers rouleaux presque à plat. Un redresseur sous-dimensionné plie la bande plutôt que de l'aplatir, ce qui laisse un bombement résiduel qui se manifeste par un engagement de pilote incohérent et une bavure unilatérale. Spécifiez le redresseur pour le matériau, pas pour la largeur de bobine.
Q : La précision d'avance affecte-t-elle la durée de vie de l'outil ?
R : Oui, de manière significative. Lorsque la bande est mal positionnée, le pilote la force à s'aligner à chaque coup, ce qui charge le pilote, le dévêtisseur et le bloc de matrice. Le désalignement latéral concentre également l'usure sur un côté du poinçon. Une ligne tenant une répétabilité d'avance de ±0,03 mm verra généralement des intervalles plus longs entre les maintenances de matrice qu'une ligne dérivant à ±0,15 mm, car l'outil fait moins de travail correctif.
