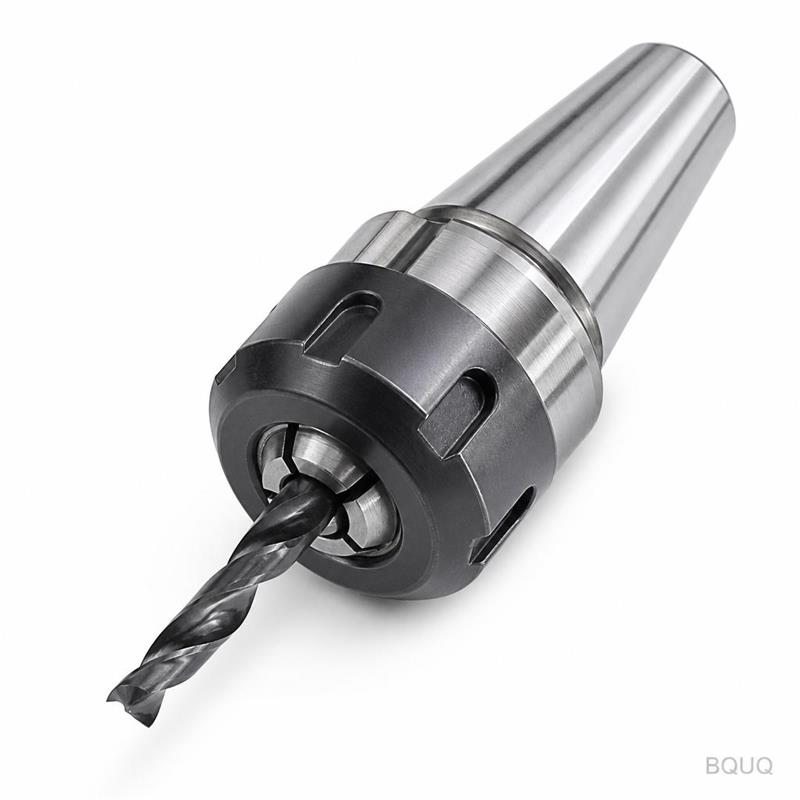

Ceci est un ensemble complet d'écrous de pince ER usinés CNC en différentes tailles, conçu pour maintenir fermement les queues d'outils dans les broches CNC et les mandrins de pince. Vous bénéficiez d'un faux-rond garanti de 0,005 mm ou moins, d'un état de surface de Ra 0,4 µm et d'une dureté d'écrou de 45HRC—ainsi, votre outillage reste centré sous des coupes lourdes, sans vaciller à 15 000 tr/min. Chaque ensemble est fabriqué en Chine dans notre usine de Dongguan avec 20 ans d'expérience en fabrication de précision, et nous expédions les tailles standard sous 7 jours sans MOQ.
Un ensemble d'écrous de pince ER fonctionne en comprimant une pince fendue vers l'intérieur sur la queue d'outil. L'angle de cône interne de l'écrou (exactement 8 degrés pour la série ER) correspond au cône externe de la pince, créant une force radiale uniforme sur toute la circonférence. C'est ce qui maintient le faux-rond à 0,005 mm—pas par chance, mais par géométrie. Les filetages de nos écrous sont roulés, non coupés, pour éliminer les concentrateurs de contraintes et maintenir la concentricité entre l'écrou et le siège de pince. Lorsque vous serrez l'écrou au couple recommandé de 80-100 Nm (pour ER32), la pince se ferme uniformément, saisissant la queue d'outil sur toute sa longueur, pas seulement à l'embouchure.
Nous usinons les écrous en acier allié 4140, pas en 12L14 bon marché. Les pinces elles-mêmes sont fabriquées en acier à ressort 65Mn. Pour le corps de l'écrou, nous durcissons à 42-45HRC, ce qui résiste au grippage lors de serrages et desserrages répétés. Les filetages sont rectifiés avec précision après traitement thermique, de sorte que le diamètre sur flancs reste dans 0,02 mm. Les pinces reçoivent une trempe à ressort de 44-48HRC, leur permettant de fléchir en ouverture et fermeture sur des milliers de cycles sans prendre de déformation permanente. Nous finissons le tout avec un revêtement d'oxyde noir pour prévenir la corrosion. Aucun revêtement ne s'écaille à l'intérieur de votre broche—c'est une couche de conversion chimique, pas de la peinture.
Chaque écrou et chaque pince subissent une inspection à 100 %, pas un échantillonnage par lot. Nous vérifions l'angle de cône sur une MMT avec une résolution de 0,001 mm—si le cône dévie de plus de 0,005 mm, la pièce est rebutée. Le faux-rond est mesuré au nez de la pince avec une barre d'essai, et nous enregistrons la valeur réelle sur le bordereau d'emballage. L'ajustement du filetage est vérifié avec un calibre passe/ne passe pas. La dureté est contrôlée par sondage sur un duromètre Rockwell, un échantillon par lot de traitement thermique. Si vous demandez notre rapport d'inspection, nous l'envoyons avec l'expédition, signé par le responsable qualité. Nous n'expédions pas un ensemble à moins que chaque pièce ne soit conforme.
Nous stockons des ensembles d'écrous de pince ER11, ER16, ER20, ER25, ER32 et ER40. Chaque ensemble comprend l'écrou et les tailles de pince correspondantes—de 1 mm jusqu'à 26 mm de plage de serrage selon la série. L'ensemble ER32 couvre les queues d'outils de 2 mm à 20 mm ; l'ensemble ER40 va jusqu'à 26 mm. Les filetages correspondent aux nez de broche standard : ER11 utilise M14x0,75, ER16 utilise M16x1,0, ER20 utilise M20x1,0, ER25 utilise M25x1,5, ER32 utilise M32x1,5, ER40 utilise M40x1,5. Si vous utilisez un porte-outil BT, CAT ou HSK, le filetage de l'écrou est le même—c'est le cône du porte-outil qui change. Nous pouvons également usiner des pas de filetage personnalisés pour des broches non standard, mais cela ajoute 3 à 5 jours au délai de livraison.
| Spécification | Valeur |
|---|---|
| Matériau (Écrou) | Acier allié 4140 |
| Matériau (Pince) | Acier à ressort 65Mn |
| Dureté de l'écrou | 42-45 HRC |
| Dureté de la pince | 44-48 HRC |
| Faux-rond (TIR) | ≤0,005 mm |
| État de surface | Ra 0,4 µm |
| Tolérance de filetage | 6H (interne) |
| Tailles disponibles | ER11, ER16, ER20, ER25, ER32, ER40 |
| Plage de serrage | 1 mm à 26 mm (selon la série) |
| Délai de livraison (Standard) | 7 jours |
| MOQ | Sans MOQ |
| Revêtement | Oxyde noir |
Si vous sous-serrez l'écrou, la pince ne se ferme pas complètement et l'outil se retire pendant une coupe. Un sur-serrage déforme les fentes de la pince de manière permanente et vous perdez la prise. Nous usinons une surface d'entraînement hexagonale sur l'écrou afin qu'une clé dynamométrique s'engage proprement, sans glisser. Le diamètre extérieur de l'écrou est dimensionné pour dégager les nez de broche standard, donc vous n'avez pas besoin d'une douille spéciale. Pour ER32, le couple recommandé est de 80-100 Nm ; pour ER40, c'est 100-120 Nm. Utilisez une clé dynamométrique à chaque fois—votre durée de vie d'outil s'améliore jusqu'à 30 % par rapport au serrage manuel, car l'arête de coupe reste là où vous l'avez réglée. L'ensemble d'écrous ne réparera pas une broche usée, mais il éliminera la variable d'un outillage desserré.
Si vous utilisez une broche propriétaire ou un porte-outil modifié, nous pouvons ajuster le pas de filetage de l'écrou, le diamètre extérieur ou la configuration de la fente d'entraînement. Envoyez-nous un dessin ou un écrou échantillon, et nous le rétro-concevrons sous 48 heures. Nous pouvons également changer le revêtement—par exemple, du nickel chimique pour la résistance chimique, ou un lubrifiant à film sec pour la coupe à haute température. Si vous avez besoin d'un écrou plus long pour dégager un lamage profond, nous l'usinerons à partir de barre, sans modifier un flan standard. Parce que nous usinons tout en interne en CNC, il n'y a aucun coût d'outillage pour les pièces personnalisées—juste un délai légèrement plus long de 10 à 12 jours. Nous avons réalisé des écrous ER personnalisés pour des fabricants automobiles, aérospatiaux et de dispositifs médicaux qui utilisent des broches hors catalogue.
Chaque écrou et chaque pince sont enveloppés individuellement dans du papier antirouille, puis placés dans une boîte en plastique doublée de mousse qui empêche tout contact entre les pièces. La boîte est étiquetée avec le numéro de pièce, le numéro de lot et la date d'inspection. Si vous commandez 50 ensembles, ils arrivent dans un seul carton avec une liste de colisage correspondant aux numéros de lot. Cette traçabilité signifie que si vous rencontrez un problème de qualité, nous pouvons extraire les enregistrements exacts de traitement thermique et les journaux d'inspection pour ce lot. Nous faisons cela depuis 20 ans et nous conservons les enregistrements pendant 5 ans. Vous n'obtenez pas un sac générique de pièces—vous obtenez un ensemble documenté qui respecte les tolérances que nous annonçons.
Avant de choisir un système de pince, consultez notre guide de sélection d'outils de coupe CNC pour voir comment l'écrou ER s'intègre avec vos autres outillages. Et si vous définissez des tolérances sur une nouvelle pièce, notre guide des tolérances d'usinage CNC explique ce qui est réalisable en pratique, pas seulement sur le papier.
Il n'y a pas de MOQ—commandez un ensemble ou mille, le prix unitaire ne baisse que légèrement à partir de 50+ ensembles car nous économisons sur le temps de configuration.
Oui, envoyez-nous un dessin ou un échantillon, et nous usinerons un écrou personnalisé en 10 à 12 jours, y compris tout changement de pas de filetage ou de diamètre extérieur.
Nous mesurons chaque ensemble écrou-et-pince assemblé avec une barre d'essai sur une MMT, et la valeur réelle du faux-rond est inscrite sur le rapport d'inspection inclus avec votre expédition.
Les tailles standard sont expédiées sous 7 jours depuis notre usine de Dongguan ; les tailles personnalisées prennent 10 à 12 jours selon la complexité de la modification.
Obtenez un devis ferme sous 12 heures. Envoyez votre dessin ou vos tailles requises par e-mail à sc@bquq.com, ou contactez-nous sur WhatsApp au +86 13713157787. Nous confirmerons le prix, le délai et les spécifications avant votre engagement.
