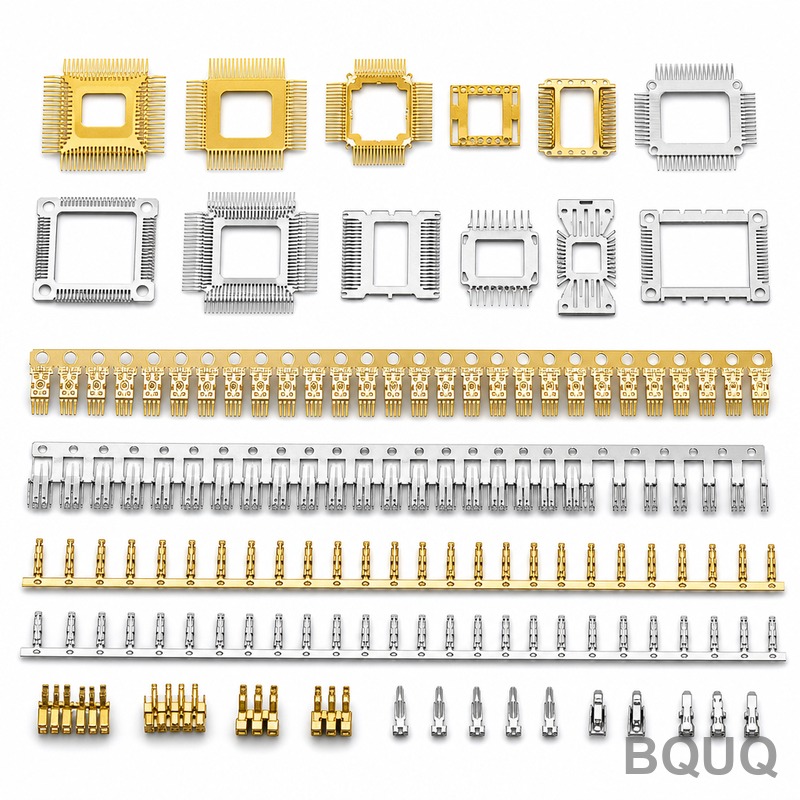

Cadres de connexion estampés de précision – Conformes à votre plan, vérifiés avant expéditionNous estampons des cadres de connexion à partir de votre plan exact. Pas à partir d'un catalogue. Pas à par
Nous estampons des cadres de connexion à partir de votre plan exact. Pas à partir d'un catalogue. Pas à partir d'un « standard » que nous aurions défini. Vous envoyez le fichier CAD ou PDF, nous vérifions les chiffres, puis nous réalisons l'outillage.
Chaque lot est contrôlé par rapport à vos dimensions critiques avant la fermeture du carton. Si la pièce ne correspond pas à votre tolérance, elle n'est pas expédiée.
| Paramètre | Valeur |
|---|---|
| Épaisseur du matériau | 0,05 mm – 2,0 mm |
| Types de matériaux | C194, C7025, C151, C1100, laiton, bronze phosphoreux, SUS304, SUS430 |
| Tolérance d'estampage | ±0,01 mm (critique), ±0,03 mm (générale) |
| Précision du pas | ±0,02 mm sur 100 mm de longueur |
| Hauteur de bavure | ≤ 5 % de l'épaisseur du matériau |
| Finition de surface | Placage sélectif (Ag, Ni, Au, Sn), étain mat, brut |
| Planéité | ≤ 0,02 mm par 10 mm de longueur |
| Procédé | Estampage à filière progressive, presses de 25 à 200 tonnes, 400 à 1200 coups/min |
| Opérations secondaires | Matriçage, cintrage, taraudage, ébavurage, nettoyage |
| Inspection | MMT, comparateur optique, système de vision 2,5D, rayons X pour l'épaisseur du placage |
| Taille de lot | Sans MOQ – des prototypes aux volumes élevés |
| Délai de livraison | 7 à 12 jours (prototype), 15 à 20 jours (production) |
| Certifications | ISO 9001:2015, IATF 16949 (sur demande) |
| Origine | Fabriqué en Chine – usine de Dongguan, 20 ans d'expérience en estampage |
1. Qualité traçable par lot Chaque bobine de matériau est enregistrée. Chaque filière possède un numéro de série. Chaque lot reçoit un code de lot unique. Si une pièce est défaillante sur votre ligne, nous la retraçons jusqu'à la bobine exacte, la presse exacte et l'équipe opérateur exacte. Vous bénéficiez d'une traçabilité complète, pas d'une réponse évasive.
2. Rapport d'inspection par lot – gratuit Nous ne disons pas simplement « c'est bon ». Nous le mesurons. Chaque lot est expédié avec un rapport d'inspection dimensionnelle couvrant vos caractéristiques critiques : pas, planéité, bavure, épaisseur du placage. Pas besoin de tout ré-inspecter à la réception. Nous l'avons déjà fait.
3. Une seule usine pour la CNC + l'estampage + les ressorts + les dissipateurs thermiques Votre cadre de connexion peut nécessiter une pièce estampée, un dissipateur thermique usiné CNC et un clip ressort. Au lieu de jongler avec trois fournisseurs sur trois fuseaux horaires, vous nous envoyez un seul dossier de plans. Nous coordonnons les procédés en interne. Un seul bon de commande, une seule date d'expédition, un seul standard de qualité. Moins de maux de tête, un délai d'exécution plus rapide.
Les cadres de connexion estampés de précision sont l'épine dorsale du conditionnement électronique. Vous les trouverez dans :
Si votre pièce transporte du courant, dissipe la chaleur ou maintient une puce, nous avons déjà estampé quelque chose de similaire.
Vous cherchez une autre pièce ? Nous usinons aussi Rondelles et Entretoises Estampées de Précision | Estampage Métallique sur Mesure Sans MOQ dans la même usine de Dongguan.
Q : Quel est votre MOQ ? R : Sans MOQ. Nous acceptons 100 pièces pour le prototypage et montons jusqu'à des millions. Le coût de l'outillage est chiffré séparément, mais pour les matériaux standard, nous disposons souvent de filières existantes qui peuvent être adaptées.
Q : Comment garantissez-vous la tolérance et la qualité ? R : Nous effectuons une inspection de première pièce sur chaque nouvelle filière avant la production. Pendant la production, nous prélevons des échantillons toutes les 30 minutes et vérifions les dimensions critiques. Un rapport dimensionnel complet est inclus avec chaque expédition. Si une pièce est hors tolérance, nous remplaçons le lot à nos frais.
Q : Quel est votre délai de livraison typique ? R : Estampage de prototypes : 7 à 12 jours après approbation du plan. Production : 15 à 20 jours. Si vous avez besoin de plus rapide, nous proposons un service de devis express en 24 heures et pouvons accélérer l'outillage pour les projets urgents.
Q : Fournissez-vous des certificats de matériaux ? R : Oui. Nous fournissons des certificats d'usine pour les matières premières, des rapports d'épaisseur de placage et des documents de conformité RoHS/REACH. Pour les projets automobiles, nous pouvons fournir une documentation PPAP niveau 3.
Arrêtez de vous demander si un fournisseur peut atteindre votre tolérance. Envoyez-nous votre plan et recevez un devis ferme en 12 heures.
E-mail : sc@bquq.com WhatsApp : +86 13713157787
Nous répondons sous 2 heures pendant les heures de bureau en Chine (GMT+8). Joignez votre fichier PDF, STEP ou DXF. Nous examinerons la géométrie, suggérerons un matériau si vous hésitez, et vous enverrons un prix fixe avec délai de livraison. La fabrication de précision est notre seule activité. Fabriquons votre pièce.
| Paramètre | Capacité |
|---|---|
| Matériaux | SPCC, SGCC, SUS301/304/316, laiton, cuivre, cuivre au béryllium, bronze phosphoreux |
| Procédé | Estampage à matrice progressive, refoulage fin, emboutissage profond, pliage, taraudage |
| Tolérance | ±0,01 mm standard, ±0,005 mm sur demande |
| Surface | Zingage, nickelage, étamage, dorure, revêtement en poudre, passivation, anodisation |
| Taille de matrice | Jusqu'à 1200 x 800 mm, presses de 16 à 250 tonnes |
| Épaisseur | Tôle de 0,05 à 6,0 mm, fil de 0,1 à 8,0 mm |
| Prototype | Outillage de 7 à 15 jours, pas de MOQ sur les échantillons |
| Inspection | Rapport complet par lot, mesure CMM et optique |
