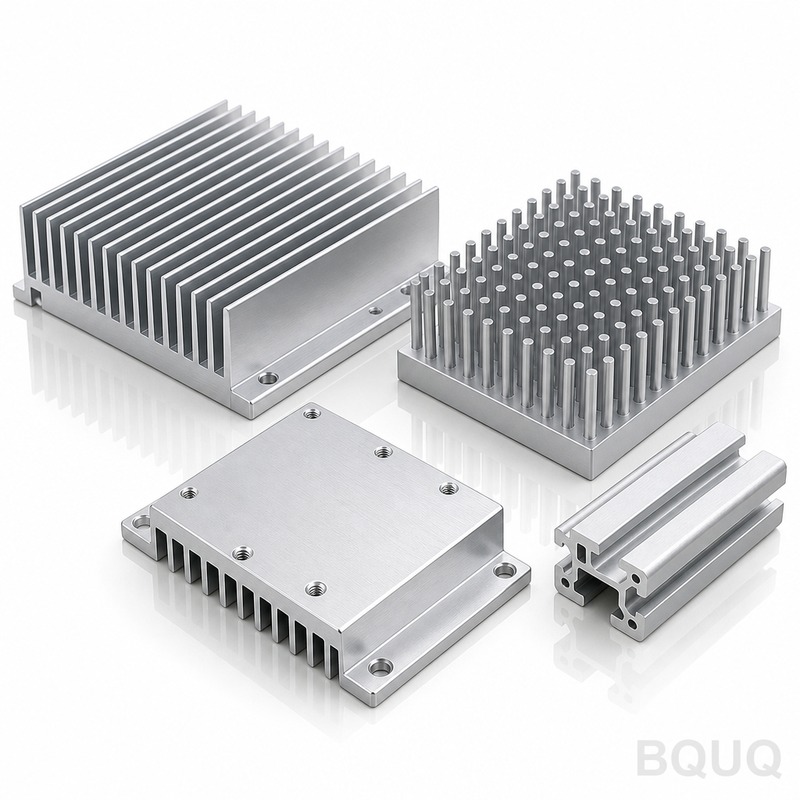

Conception de profilés de dissipateur thermique par extrusion : formes standard et options personnalisées pour une gestion thermique optimale

Pour 90 % des applications à convection forcée et naturelle, les profilés de dissipateur thermique par extrusion standard — tels que les conceptions à dos plat, à ailettes simples et à double canal — offrent des performances thermiques adéquates au coût d'outillage le plus bas. Les profilés d'extrusion personnalisés ne deviennent nécessaires que lorsque les contraintes d'espace, la direction du flux d'air ou les exigences de densité élevée d'ailettes dépassent les limites géométriques des filières standard, généralement au-delà d'un flux thermique de 250 W/cm² ou lorsque les dimensions d'enveloppe ne sont pas standard. La décision repose sur un équilibre entre les coûts de filière (800 à 3 500 USD), les quantités minimales de commande (500 kg) et les tolérances réalisables (±0,1 mm sur les dimensions critiques) par rapport aux objectifs de résistance thermique.

Formes standard de dissipateurs thermiques par extrusion et leurs limites thermiques

Les profilés standard sont définis par des géométries de filière courantes optimisées depuis des décennies de pratique d'extrusion de l'aluminium. Les formes les plus utilisées comprennent :

- Ailette unique à dos plat : une base plate avec des ailettes verticales parallèles, idéale pour un flux d'air descendant ou le montage de composants sur un seul côté. Le rapport hauteur d'ailette/intervalle varie généralement de 4:1 à 8:1. La résistance thermique pour un profilé de 100 mm de long, 40 mm de large avec 10 ailettes est d'environ 0,85 °C/W à un flux d'air de 2 m/s. - Double canal à dos plat : deux réseaux d'ailettes séparés par un espace central, utilisés pour le refroidissement de deux composants ou pour réduire la perte de charge. Le canal central permet au flux d'air de contourner les extrémités des ailettes, améliorant ainsi les performances avec des ventilateurs à faible pression statique. - Profilés à rainure en T et à gorge : conçus pour monter des clips ou des circuits imprimés directement sur le dissipateur thermique, ils ajoutent une fonctionnalité mécanique sans compromettre les chemins thermiques. - Profilés radiaux et à broches : techniquement extrudables, mais nécessitent un post-usinage pour créer les broches. Les véritables réseaux de broches ne sont pas réalisables en une seule passe d'extrusion ; ils nécessitent un chassage ou un perçage CNC, augmentant le coût de 30 % à 50 % par rapport aux extrusions standard.

Les taux d'extrusion typiques (surface de la billette par rapport à la surface du profilé) pour les formes standard vont de 10:1 à 30:1. Des taux plus élevés produisent des ailettes plus fines mais augmentent l'usure de la filière et la variabilité dimensionnelle. Un profilé standard en aluminium 6063-T5 avec une épaisseur d'ailette de 1,5 mm et un intervalle de 3,0 mm atteint une efficacité d'ailette de 92 % à une hauteur d'ailette de 25 mm.

Profilés de dissipateur thermique par extrusion personnalisés : quand et pourquoi

Les profilés personnalisés se justifient lorsque votre application viole au moins une des trois contraintes suivantes : dimensions d'enveloppe (hauteur ou largeur), géométrie des ailettes (épaisseur inférieure à 1,2 mm ou hauteur supérieure à 80 mm), ou éléments de montage (trous, clips ou entretoises non standard). Par exemple, un châssis de serveur 1U limite la hauteur du dissipateur thermique à 14,5 mm. Un profilé standard avec une hauteur d'ailette de 12 mm et une base de 2 mm ne conviendra pas ; un profilé personnalisé avec une hauteur d'ailette de 10 mm et une base de 3 mm peut être extrudé avec une filière spécifique.

Les coûts d'outillage personnalisés en 2025 dans les usines de Dongguan vont de 1 200 USD pour une filière simple à dos plat à 3 500 USD pour une filière complexe multi-lumières avec contre-dépouilles. Le délai de livraison pour les filières personnalisées est de 10 à 15 jours ouvrés, contre 24 à 48 heures pour les profilés standard en stock. La commande minimale pour un profilé personnalisé est généralement de 500 kg (environ 1 500 mètres pour un profilé de 100 g/m). Au prix d'extrusion typique de 3,2 à 4,5 USD par kg pour le 6063-T5, cela représente un investissement minimal de 1 600 USD en matériau seul, sans compter le coût de la filière et la finition.

Nuances de matériaux et impact de la conductivité thermique

Le choix de l'alliage d'aluminium affecte directement la résistance thermique et le coût. Bien que le 6063-T5 soit le choix par défaut pour la plupart des dissipateurs thermiques en raison de sa bonne extrudabilité et de sa conductivité modérée, le 6061-T6 offre une résistance mécanique supérieure mais une conductivité thermique inférieure de 10 %. Pour des performances thermiques maximales, les alliages 1050A ou 1350 offrent des conductivités de 222 W/m·K et 234 W/m·K respectivement, mais ils sont plus mous et plus coûteux à extruder, augmentant l'usure de la filière de 20 % et réduisant la tolérance réalisable à ±0,2 mm.

Pour un dissipateur thermique de 50 mm x 50 mm x 30 mm avec une charge thermique de 25 W et une température ambiante de 40 °C, le passage du 6063-T5 au 1350 réduit la résistance thermique de 0,72 °C/W à 0,58 °C/W (une amélioration de 19 %), mais augmente le coût unitaire de 1,85 USD à 2,70 USD pour des quantités de 1 000 pièces.

Capacités de tolérance et contrôle dimensionnel

Les tolérances d'extrusion suivent la norme EN 755-9, avec des classes spécifiques pour les profilés de dissipateur thermique. Pour les dimensions critiques telles que l'épaisseur des ailettes et l'épaisseur de la base, les tolérances réalisables sont :

- Épaisseur d'ailette (1,0 mm à 3,0 mm) : ±0,15 mm pour les filières standard, ±0,10 mm avec calibrage personnalisé - Hauteur d'ailette : ±0,20 mm par 25 mm de hauteur - Épaisseur de base : ±0,10 mm pour les profilés de moins de 100 mm de largeur - Torsion et rectitude : 1,0 mm par mètre, réductible à 0,5 mm avec étirement - Tolérance de longueur de coupe : ±0,50 mm pour les coupes à la scie, ±0,20 mm pour les extrémités usinées CNC

Pour les surfaces d'interface thermique (là où le composant est monté), une planéité de 0,05 mm par 100 mm est réalisable avec une étape d'usinage post-extrusion (surfaçage ou rectification). Cette opération ajoute 0,15 à 0,30 USD par pièce pour les tailles typiques. Sans usinage, la planéité à l'état brut d'extrusion est de 0,20 mm, ce qui nécessite un matériau d'interface thermique (TIM) plus épais et augmente la résistance thermique de 10 % à 15 %.

Finition de surface et son effet sur les performances thermiques

L'anodisation est la finition la plus courante pour les dissipateurs thermiques par extrusion, offrant une protection contre la corrosion et une isolation électrique. Une anodisation noire standard (20 à 25 microns) augmente l'émissivité de 0,1 (aluminium nu) à 0,85, améliorant le transfert de chaleur par rayonnement jusqu'à 30 % dans les applications à convection naturelle. Cependant, l'anodisation ajoute un coût de 1,2 à 2,5 USD par mètre carré de surface et prolonge le délai de livraison de 3 à 5 jours ouvrés.

Pour le refroidissement à air forcé, la résistance thermique de la couche anodisée est négligeable (moins de 0,01 °C/W), mais elle réduit l'intervalle entre les ailettes de 0,04 à 0,05 mm au total (des deux côtés), ce qui peut affecter le flux d'air dans les conceptions à pas serré. Si votre intervalle d'ailette est de 2,0 mm ou moins, spécifiez une épaisseur d'anodisation de 10 microns ou utilisez un revêtement de conversion transparent (chromate ou trivalent) à 0,5 USD par mètre carré à la place.

Répartition des coûts : profilés standard vs personnalisés

Chez BQUQ, nous proposons des devis pour les dissipateurs thermiques par extrusion personnalisés avec une répartition transparente. Pour un profilé personnalisé typique (100 mm de longueur, 60 mm de largeur, 35 mm de hauteur, 12 ailettes de 1,5 mm d'épaisseur), la structure de coûts pour 2 000 pièces est la suivante :

La prime de 29 % pour un profilé personnalisé ne se justifie que s'il élimine un support séparé, réduit le temps d'assemblage ou améliore les performances thermiques au-delà de ce qu'un profilé standard peut atteindre. Pour des volumes de production supérieurs à 5 000 pièces par an, l'amortissement du coût de la filière tombe sous 0,24 USD par pièce, rendant les profilés personnalisés de plus en plus attractifs.

Recommandations pratiques pour la sélection des profilés

Commencez par modéliser votre charge thermique et votre flux d'air. Si la résistance thermique requise est supérieure à 0,8 °C/W, un profilé standard à dos plat suffira probablement. Si vous avez besoin de moins de 0,5 °C/W, envisagez un profilé personnalisé avec des ailettes plus hautes et des intervalles plus serrés. Vérifiez toujours le rapport hauteur d'ailette/intervalle : dépasser 10:1 provoque la fusion des couches limites, réduisant l'efficacité du transfert de chaleur de 15 % à 20 %. Pour la convection naturelle, maintenez l'espacement des ailettes au-dessus de 6 mm pour éviter la stagnation de l'air.

Pour les applications sujettes aux vibrations (automobile, aérospatiale), spécifiez le 6061-T6 et concevez l'épaisseur de la base à au moins 30 % de la hauteur des ailettes pour prévenir la résonance. Pour les applications haute tension (plus de 1 kV), demandez une anodisation de 25 microns pour respecter les exigences de distance de fuite. Pour le refusion de soudure sans plomb, assurez-vous que le profilé est exempt de lubrifiants à base de silicone provenant du processus d'extrusion ; BQUQ utilise des lubrifiants hydrosolubles entièrement éliminés lors du dégraissage.

Conseils de type FAQ pour les ingénieurs

- Quelle est l'épaisseur minimale d'ailette pour l'extrusion ? Pour le 6063-T5, 1,0 mm est le minimum sûr. En dessous, l'extrémité de l'ailette peut se déchirer ou la filière peut se fissurer. Pour le 6061-T6, le minimum augmente à 1,5 mm en raison de la contrainte d'écoulement plus élevée. - Puis-je obtenir un dissipateur thermique avec une base plus épaisse que 15 mm ? Oui, mais la pression d'extrusion augmente considérablement, ce qui accroît le coût de la filière de 20 % et le délai de livraison de 5 jours. Envisagez plutôt un profilé standard avec une plaque de base séparée forgée à froid ou usinée. - Quelle est la longueur maximale d'un dissipateur thermique extrudé ? L'extrusion continue peut produire des longueurs de 6 mètres, mais l'expédition et la manutention limitent la plupart des commandes à 3 mètres. Pour les longueurs supérieures à 1 mètre, spécifiez une rectitude de 0,5 mm/m pour éviter le cintrage pendant l'anodisation. - À quelle vitesse puis-je obtenir des profilés standard ? BQUU stocke plus de 40 profilés standard en 6063-T5. Nous pouvons couper, usiner et anodiser en 5 jours ouvrés pour des quantités allant jusqu'à 500 pièces. Pour des échantillons immédiats, nous expédions des longueurs coupées de 200 mm sous 48 heures.

Conclusion

Les profilés de dissipateur thermique par extrusion standard résolvent la plupart des problèmes thermiques au coût le plus bas et avec le délai le plus court. Les profilés personnalisés deviennent économiquement viables lorsque vos exigences géométriques ou thermiques dépassent les limites standard, et que le coût de la filière peut être amorti sur un volume de production suffisant. Chez BQUQ, fort de 20 ans d'expérience en usinage CNC et en emboutissage de tôles, nous recommandons de commencer par un profilé standard pour le prototypage, puis de passer à une filière personnalisée uniquement après avoir validé les performances thermiques dans vos conditions réelles de flux d'air.

Pour une revue technique de vos besoins en dissipateur thermique, envoyez-nous votre fichier CAO 2D ou 3D et vos spécifications thermiques. Notre équipe répondra avec une simulation thermique, une recommandation de profilé standard et un devis de filière personnalisée sous 12 heures. Pour les prix et les délais, contactez-nous à Email : sc@bquq.com, WhatsApp : +86 13713157787, ou visitez www.bquq.com.
