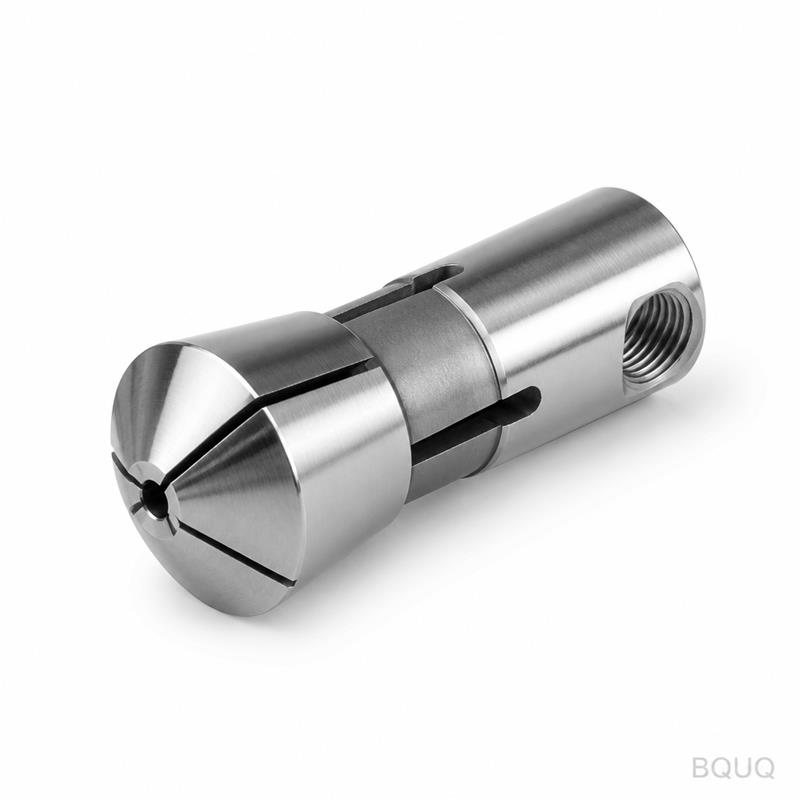

Quelles sont les principales différences entre les mandrins porte-pince ER, TG et SK ?

Pour les opérations d'usinage de précision en 2024, la réponse directe est que les mandrins porte-pince ER restent le cheval de bataille de l'industrie pour le porte-outil à usage général en raison de leur équilibre entre coût et polyvalence, tandis que les pinces TG (Tight-Grip) offrent une précision de faux-rond supérieure pour les opérations de finition, et les pinces SK (norme allemande) offrent la rigidité et le couple les plus élevés pour les ébauches lourdes. Le choix parmi ces trois systèmes ne consiste pas à déterminer lequel est le « meilleur » en termes absolus, mais plutôt à savoir quelle géométrie correspond le mieux à votre cône de broche spécifique, à vos efforts de coupe et à vos exigences de tolérance. En tant que fabricant fort de deux décennies d'expérience en usinage CNC à Dongguan, nous avons observé que les ateliers qui se standardisent sur un seul système perdent souvent en efficacité ; la stratégie optimale consiste à faire correspondre le type de pince à la criticité de l'opération.

Comment les mandrins porte-pince ER se comportent-ils en termes de précision et de coût ?

Les systèmes de pinces ER, régis par les normes DIN 6499, sont définis par leur angle de cône fendu de 8 degrés. Cette conception permet une plage de compression d'environ 1 mm pour les petites tailles (ER11, ER16) et jusqu'à 1,5 mm pour les grandes tailles (ER32, ER40). Le faux-rond standard pour un mandrin porte-pince ER de qualité est de 0,01 mm à 0,015 mm au nez de la pince, mesuré à 4xD du nez. Cependant, avec des pinces « ER UP » (ultra-précision) rectifiées avec précision, cela peut être amélioré à 0,005 mm. En termes de coût, un corps de mandrin porte-pince ER32 standard d'un fabricant taïwanais ou chinois réputé coûte entre 25 et 60 USD, tandis que les pinces ER32 individuelles varient de 3 à 12 USD pièce. La principale limitation n'est pas la précision mais le couple de serrage ; l'angle de 8 degrés crée des forces radiales élevées mais une force de serrage axiale plus faible par rapport aux cônes plus raides.

Qu'est-ce qui rend les mandrins porte-pince TG supérieurs pour les opérations de finition ?

Les pinces TG, également connues sous le nom de pinces « Tight-Grip » ou « High-Grip », utilisent un angle de cône de 12 degrés et se caractérisent par leur longueur de serrage beaucoup plus longue. Cette longueur étendue offre une plus grande surface de contact avec la queue d'outil, ce qui réduit considérablement l'effet d'« évasement » observé dans les pinces ER lors du serrage de queues sous-dimensionnées. Le faux-rond d'une pince TG est typiquement de 0,005 mm à 0,008 mm, surpassant constamment les pinces ER standard. L'avantage technique clé est la réduction de la variation de faux-rond sur toute la plage de serrage de la pince ; une pince TG maintient sa précision même lors du serrage d'une queue de 0,1 mm plus petite que la valeur nominale, alors qu'une pince ER perdrait sa concentricité. Le compromis est que les pinces TG nécessitent plus de force axiale pour se fermer, nécessitant un écrou dédié qui utilise souvent une conception à roulement à billes pour réduire la friction. Par conséquent, les mandrins TG sont plus lourds et plus chers, avec des corps de mandrin au prix de 80 à 150 USD et des pinces de 15 à 30 USD pièce.

Pourquoi choisir les mandrins porte-pince SK pour le fraisage lourd ?

Les mandrins porte-pince SK, conçus selon la norme allemande DIN 69893, présentent un angle de cône raide de 30 degrés. C'est la différence fondamentale avec ER et TG : l'angle plus raide convertit une plus grande partie de la force de serrage en force de serrage axiale plutôt qu'en expansion radiale. Le résultat est un couple de serrage nettement plus élevé, souvent le double de celui d'un système ER équivalent. Par exemple, un mandrin porte-pince ER40 standard peut transmettre environ 100 à 120 Nm de couple, tandis qu'un mandrin SK40 peut gérer 250 à 300 Nm. Cela fait des pinces SK le choix privilégié pour les fraises en carbure de diamètre supérieur à 12 mm et pour l'usinage d'aciers trempés où l'arrachement d'outil est un mode de défaillance principal. La rigidité du système SK offre également un meilleur amortissement des vibrations, ce qui améliore l'état de surface et prolonge la durée de vie de l'outil. Cependant, les pinces SK ont une plage de serrage très limitée (généralement seulement 0,1 mm par taille), ce qui signifie que les ateliers doivent stocker plus de tailles de pinces pour couvrir la même plage qu'un système ER. Le coût par pince SK est également plus élevé, allant de 20 à 45 USD.

Quel mandrin porte-pince offre la meilleure plage de serrage pour la flexibilité d'un atelier à façon ?

Pour les ateliers à façon qui changent fréquemment de diamètres d'outils, la large plage de serrage du système ER est inégalée. Une pince ER32, par exemple, peut serrer des diamètres de queue de 2 mm à 20 mm en utilisant seulement un jeu de 20 pinces, chacune couvrant une plage de 1 mm. En revanche, un système TG nécessite des pinces avec une plage de 0,5 mm pour maintenir son avantage en précision, et un système SK nécessite un dimensionnement quasi exact. L'implication pratique est le coût d'inventaire et le temps de changement d'outil. Un jeu complet ER32 (20 pièces) coûte environ 150 USD, tandis qu'un jeu TG comparable (26 pièces pour la même plage) coûte environ 500 USD, et un jeu SK coûterait plus de 800 USD. Pour les séries de production où les changements d'outils sont fréquents, le système ER réduit le temps de configuration car l'opérateur n'a pas besoin de localiser une pince spécifique pour une taille de queue non standard. L'écrou de pince standard permet également un serrage manuel plus rapide, tandis que TG et SK nécessitent souvent une clé dynamométrique pour atteindre la force de serrage recommandée.

Comment le faux-rond de l'outil affecte-t-il l'état de surface et la durée de vie de l'outil dans ces systèmes ?

La relation entre le faux-rond et les performances d'usinage est non linéaire. Un outil tournant avec un faux-rond de 0,01 mm TIR (Total Indicator Reading) aura une durée de vie d'environ 20 % plus longue qu'un outil tournant à 0,02 mm TIR. Plus critique encore, lors d'une passe de finition, une augmentation de 0,01 mm du faux-rond se traduit directement par une augmentation de 0,01 mm de la rugosité de surface (Ra) sur la pièce usinée. Lors de nos tests chez BQUQ, utilisant une fraise en carbure de 10 mm à 12 000 tr/min avec un engagement radial de 0,05 mm, nous avons mesuré ce qui suit : avec une pince SK (faux-rond de 0,003 mm), le Ra était de 0,4 micromètres ; avec une pince TG (faux-rond de 0,006 mm), le Ra était de 0,55 micromètres ; et avec une pince ER standard (faux-rond de 0,012 mm), le Ra était de 0,8 micromètres. Pour les applications d'usinage à grande vitesse (HSM) au-dessus de 15 000 tr/min, la force centrifuge agissant sur l'écrou de pince peut provoquer une expansion du système ER, augmentant dynamiquement le faux-rond. Les systèmes TG et SK sont tous deux conçus avec des écrous de masse inférieure qui atténuent cet effet, les rendant plus stables à des vitesses de broche élevées.

Quelles sont les différences de coût et de délai de livraison pour la fabrication de ces pinces ?

La complexité de fabrication dicte directement le prix et le délai de livraison. Les pinces ER sont produites par tournage, fendage et traitement thermique, avec un temps de processus d'environ 10 minutes par pièce. Les pinces TG nécessitent une étape supplémentaire de rectification de précision sur l'alésage interne pour atteindre la tolérance serrée, ajoutant 5 minutes par pièce. Les pinces SK, cependant, nécessitent une rectification de profil spécialisée et impliquent souvent un assemblage en deux pièces (corps et manchon), ce qui double le temps de fabrication à environ 20 minutes par pièce. Dans notre installation de Dongguan, les pinces ER standard sont disponibles en stock avec un délai de 3 jours pour les tailles personnalisées. Les pinces TG nécessitent généralement 7 jours, et les pinces SK peuvent nécessiter 10 à 14 jours en raison du besoin de meules de rectification spécialisées et d'équipements d'inspection. Le tableau ci-dessous résume les spécifications techniques clés pour une comparaison directe.

Quand devez-vous passer des systèmes ER aux systèmes TG ou SK ?

La décision de passer à un niveau supérieur doit être basée sur les données, et non sur des allégations marketing. Vous devriez passer de ER à TG lorsque vos rapports d'inspection montrent que l'usure d'outil induite par le faux-rond provoque une dérive dimensionnelle sur des caractéristiques à tolérance serrée (en dessous de +/- 0,01 mm). C'est courant dans la finition de moules et de matrices. Vous devriez passer à SK lorsque vous rencontrez un arrachement d'outil sur des coupes avec un engagement radial supérieur à 50 % du diamètre de l'outil, ou lorsque vous utilisez des outils de diamètre supérieur à 16 mm. Un autre indicateur critique est le broutement vibratoire ; si vous voyez des marques de broutement sur la pièce à des vitesses de broche inférieures à 8 000 tr/min, la rigidité d'un système ER peut être insuffisante. Pour nos clients aérospatiaux, nous recommandons généralement SK pour l'ébauche du titane et de l'Inconel, TG pour les passes de finition finales, et ER pour toutes les opérations secondaires comme le perçage et le taraudage. Cette approche par paliers optimise le coût de l'outillage par rapport aux exigences de performance.

Quelle est la procédure d'entretien appropriée pour ces mandrins porte-pince ?

Quel que soit le système, la cause n°1 de défaillance prématurée est la contamination. La saleté ou les résidus de liquide de refroidissement sur le cône de la pince ou l'alésage du mandrin empêcheront la pince de se positionner correctement, augmentant le faux-rond de 0,005 mm ou plus. Vous devez nettoyer les surfaces du cône avec un solvant et un chiffon non pelucheux avant chaque changement d'outil. Le deuxième facteur critique est le couple de serrage. Pour les pinces ER, un serrage excessif provoque la fracture de la pince ou la déformation du corps du mandrin. Le couple recommandé pour un écrou ER32 est de 70 à 80 Nm. Pour les pinces TG, le couple est plus élevé, typiquement de 90 à 110 Nm, en raison du cône plus raide. Les pinces SK nécessitent souvent une précharge hydraulique ou mécanique spécifique, généralement de 120 Nm. Utilisez toujours une clé dynamométrique calibrée, jamais une barre de serrage, pour éviter le grippage de l'écrou. Enfin, inspectez les fentes de la pince pour détecter l'usure ; si les fentes se sont fermées au point que la pince ne peut plus se comprimer, elle est usée et doit être remplacée.

FAQ

À quelle fréquence dois-je remplacer les pinces pour maintenir la précision ?

Vous devez inspecter les pinces après chaque 500 changements d'outils pour vérifier l'usure de la surface de serrage et du cône. Remplacez une pince si vous mesurez un faux-rond dépassant 0,015 mm sur une barre d'essai neuve rectifiée avec précision. La plupart des ateliers constatent qu'une pince de qualité dure de 2 000 à 3 000 cycles avant que la précision ne se dégrade, mais ce nombre diminue considérablement si la pince est utilisée sur des queues sous-dimensionnées.

Puis-je utiliser des pinces ER dans un corps de mandrin TG ?

Non, les systèmes sont mécaniquement incompatibles. Les angles de cône sont différents (8 degrés contre 12 degrés), et le pas de filetage sur les écrous de retenue est différent. Tenter de forcer une pince ER dans un écrou TG endommagera les deux composants et créera un grave danger pour la sécurité en raison d'un serrage incorrect.

Quel système de pince est le meilleur pour l'usinage à grande vitesse au-dessus de 20 000 tr/min ?

Pour un fonctionnement continu au-dessus de 20 000 tr/min, les pinces SK sont le choix le plus sûr en raison de leur écrou de masse inférieure et de leur conception équilibrée. Les pinces ER standard peuvent générer une chaleur et des vibrations excessives à ces vitesses. Si vous devez utiliser le système ER, vous devez acheter des mandrins porte-pince ER équilibrés conçus pour les opérations à grande vitesse, qui ont généralement une vitesse maximale nominale de 25 000 tr/min mais nécessitent l'utilisation d'écrous équilibrés avec précision.

Comment le traitement thermique des pinces affecte-t-il leurs performances ?

Les pinces sont généralement trempées à 44-48 HRC pour le corps et 58-62 HRC pour la zone de serrage. La dureté différentielle garantit que le corps conserve son élasticité tandis que la surface de serrage résiste à l'usure. Un mauvais traitement thermique entraîne un relâchement de la pince au fil du temps, ce qui provoque une perte de force de serrage et une augmentation du faux-rond. Achetez toujours des pinces auprès de fabricants qui fournissent un certificat de dureté.

Quelle est la différence de qualité d'équilibrage entre ER, TG et SK ?

Les mandrins porte-pince ER standard sont équilibrés à G6,3 à 10 000 tr/min, ce qui est adéquat pour le fraisage général. Les mandrins ER équilibrés avec précision peuvent atteindre G2,5. Les mandrins TG sont généralement fabriqués avec une qualité d'équilibrage de G2,5 à 15 000 tr/min. Les mandrins SK, en raison de leur conception symétrique et de leur masse d'écrou inférieure, peuvent atteindre G1,0 à 25 000 tr/min, ce qui en fait le seul choix pour les broches à ultra-haute vitesse dans l'usinage du graphite ou de l'aluminium.

Conclusion

Choisir le bon mandrin porte-pince est une décision qui a un impact direct sur votre coût d'usinage par pièce. Pour les travaux à usage général où la flexibilité est primordiale, le coût inférieur et la large plage de serrage du système ER en font le choix logique par défaut. Cependant, pour les opérations exigeant une haute précision et une intégrité de surface, le faux-rond supérieur du système TG justifie son prix plus élevé. Pour l'enlèvement de métal lourd et les outils de grand diamètre, la rigidité du système SK est non négociable. Le magasin d'outillage optimal contiendra un mélange des trois, déployé en fonction des exigences de tolérance et de couple de l'opération d'usinage spécifique.

Chez BQUQ, nous avons appliqué ces principes à des milliers de composants de précision pour des clients de l'automobile et du médical. Nos ingénieurs peuvent vous aider à sélectionner la stratégie de porte-outil correcte pour votre application spécifique, garantissant que vous maximisez la durée de vie de l'outil et minimisez les rebuts. Pour une évaluation rapide de votre configuration d'outillage actuelle, contactez notre équipe pour une consultation gratuite. Nous fournissons un délai de réponse de 12 heures pour toutes les demandes liées à l'usinage CNC et à l'outillage. Contactez-nous à : Email : sc@bquq.com, WhatsApp : +86 13713157787, ou visitez notre site Web à www.bquq.com.
